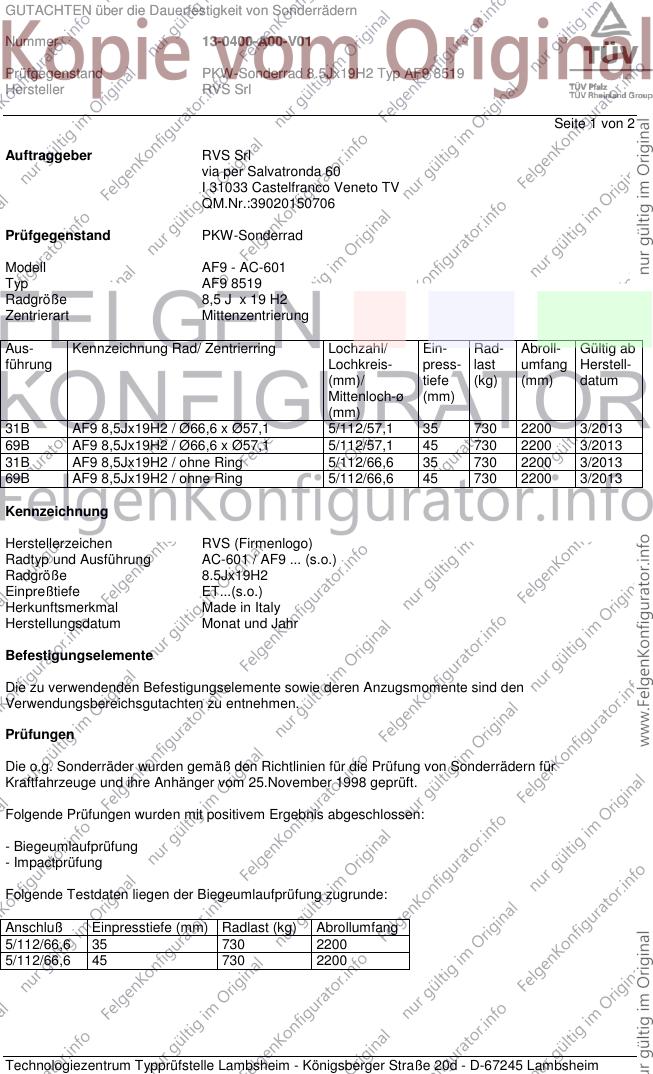

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-0400-A00-V01
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Hersteller RVS Srl
Seite 1 von 2
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF9 - AC-601
Typ AF9 8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
31B AF9 8,5Jx19H2 / Ø66,6 x Ø57,1 5/112/57,1 35 730 2200 3/2013
69B AF9 8,5Jx19H2 / Ø66,6 x Ø57,1 5/112/57,1 45 730 2200 3/2013
31B AF9 8,5Jx19H2 / ohne Ring 5/112/66,6 35 730 2200 3/2013
69B AF9 8,5Jx19H2 / ohne Ring 5/112/66,6 45 730 2200 3/2013
Kennzeichnung
Herstellerzeichen RVS (Firmenlogo)
Radtyp und Ausführung AC-601 / AF9 ... (s.o.)
Radgröße 8.5Jx19H2
Einpreßtiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112/66,6 35 730 2200
5/112/66,6 45 730 2200
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

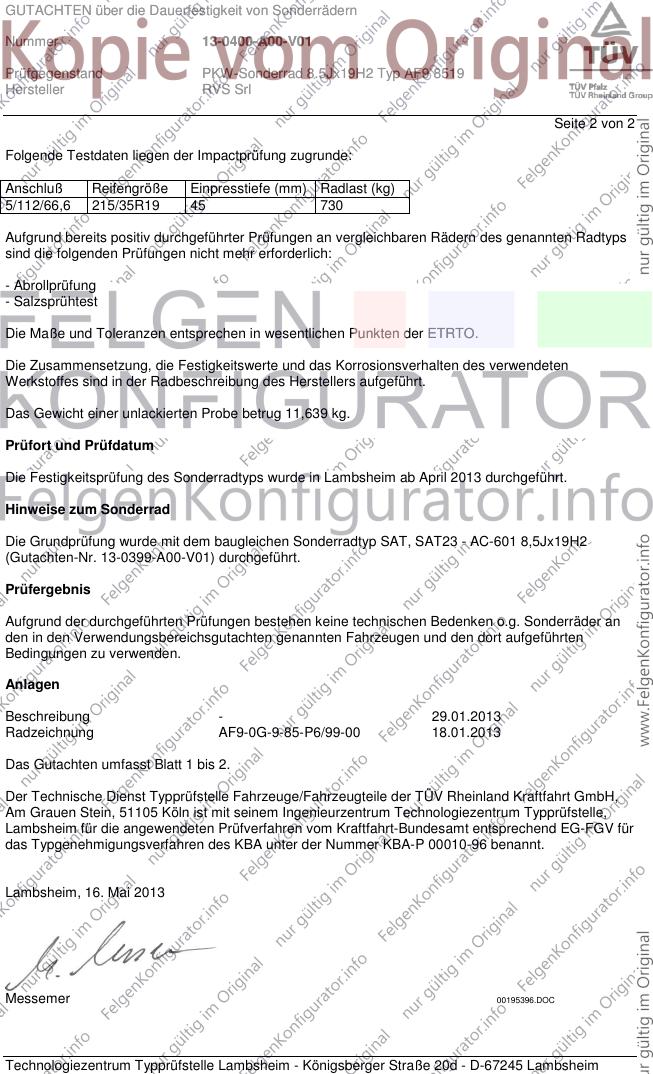

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-0400-A00-V01
Prüfgegenstand PKW-Sonderrad 8.5Jx19H2 Typ AF9 8519
Hersteller RVS Srl
Seite 2 von 2
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 215/35R19 45 730
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Abrollprüfung
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,639 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab April 2013 durchgeführt.
Hinweise zum Sonderrad
Die Grundprüfung wurde mit dem baugleichen Sonderradtyp SAT, SAT23 - AC-601 8,5Jx19H2
(Gutachten-Nr. 13-0399-A00-V01) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 29.01.2013
Radzeichnung AF9-0G-9-85-P6/99-00 18.01.2013
Das Gutachten umfasst Blatt 1 bis 2.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Mai 2013
Messemer 00195396.DOC
