GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Gutachten Nr. 55067107 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 5

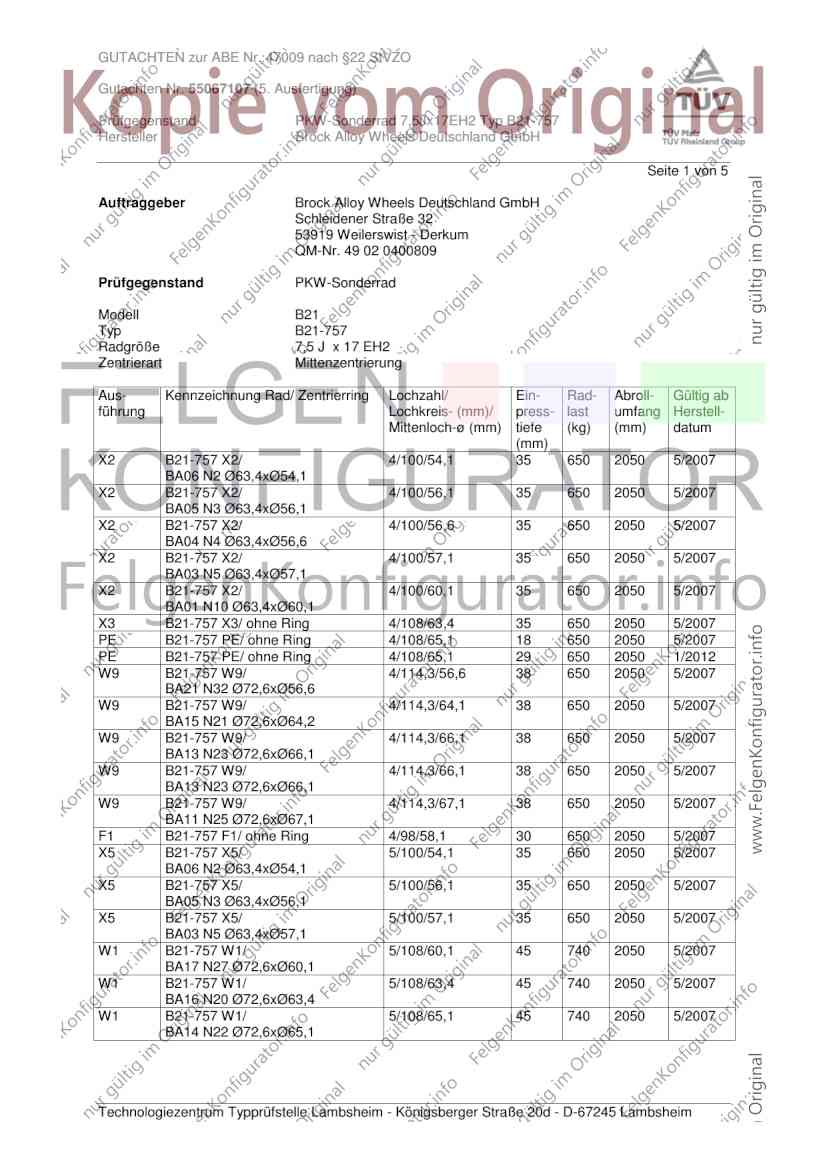

Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B21
Typ B21-757
Radgröße 7,5 J x 17 EH2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
X2 B21-757 X2/ 4/100/54,1 35 650 2050 5/2007
BA06 N2 Ø63,4xØ54,1
X2 B21-757 X2/ 4/100/56,1 35 650 2050 5/2007
BA05 N3 Ø63,4xØ56,1
X2 B21-757 X2/ 4/100/56,6 35 650 2050 5/2007
BA04 N4 Ø63,4xØ56,6
X2 B21-757 X2/ 4/100/57,1 35 650 2050 5/2007
BA03 N5 Ø63,4xØ57,1
X2 B21-757 X2/ 4/100/60,1 35 650 2050 5/2007
BA01 N10 Ø63,4xØ60,1
X3 B21-757 X3/ ohne Ring 4/108/63,4 35 650 2050 5/2007
PE B21-757 PE/ ohne Ring 4/108/65,1 18 650 2050 5/2007
PE B21-757 PE/ ohne Ring 4/108/65,1 29 650 2050 1/2012
W9 B21-757 W9/ 4/114,3/56,6 38 650 2050 5/2007
BA21 N32 Ø72,6xØ56,6
W9 B21-757 W9/ 4/114,3/64,1 38 650 2050 5/2007
BA15 N21 Ø72,6xØ64,2
W9 B21-757 W9/ 4/114,3/66,1 38 650 2050 5/2007
BA13 N23 Ø72,6xØ66,1
W9 B21-757 W9/ 4/114,3/66,1 38 650 2050 5/2007
BA13 N23 Ø72,6xØ66,1
W9 B21-757 W9/ 4/114,3/67,1 38 650 2050 5/2007
BA11 N25 Ø72,6xØ67,1
F1 B21-757 F1/ ohne Ring 4/98/58,1 30 650 2050 5/2007
X5 B21-757 X5/ 5/100/54,1 35 650 2050 5/2007
BA06 N2 Ø63,4xØ54,1
X5 B21-757 X5/ 5/100/56,1 35 650 2050 5/2007
BA05 N3 Ø63,4xØ56,1
X5 B21-757 X5/ 5/100/57,1 35 650 2050 5/2007
BA03 N5 Ø63,4xØ57,1
W1 B21-757 W1/ 5/108/60,1 45 740 2050 5/2007
BA17 N27 Ø72,6xØ60,1
W1 B21-757 W1/ 5/108/63,4 45 740 2050 5/2007
BA16 N20 Ø72,6xØ63,4
W1 B21-757 W1/ 5/108/65,1 45 740 2050 5/2007
BA14 N22 Ø72,6xØ65,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Gutachten Nr. 55067107 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
O2 B21-757 O2/ ohne Ring 5/110/65,1 38 740 2050 5/2007
D3 B21-757 D3/ BA25 Ø66,6xØ57,1 5/112/57,1 35 740 2050 5/2007
D3 B21-757 D3/ BA25 Ø66,6xØ57,1 5/112/57,1 47 740 2050 5/2007
D3 B21-757 D3/ ohne Ring 5/112/66,6 35 740 2050 5/2007
D3 B21-757 D3/ ohne Ring 5/112/66,6 47 740 2050 5/2007
W4 B21-757 W4/ 5/114,3/60,1 38 740 2050 5/2007
BA17 N27 Ø72,6xØ60,1
W4 B21-757 W4/BA17 N27 5/114,3/60,1 47 740 2050 5/2007
Ø72,6xØ60,1
W4 B21-757 W4/BA15 N21 5/114,3/64,1 38 740 2050 5/2007
Ø72,6xØ64,2
W4 B21-757 W4/BA15 N21 5/114,3/64,1 47 740 2050 5/2007
Ø72,6xØ64,2
W4 B21-757 W4/BA13 N23 5/114,3/66,1 38 740 2050 5/2007
Ø72,6xØ66,1
W4 B21-757 W4/BA13 N23 5/114,3/66,1 47 740 2050 5/2007
Ø72,6xØ66,1
W4 B21-757 W4/BA12 N24 5/114,3/66,6 38 740 2050 5/2007
Ø72,6xØ66,6
W4 B21-757 W4/BA12 N24 5/114,3/66,6 47 740 2050 5/2007
Ø72,6xØ66,6
W4 B21-757 W4/BA11 N25 5/114,3/67,1 38 740 2050 5/2007
Ø72,6xØ67,1
W4 B21-757 W4/BA11 N25 5/114,3/67,1 47 740 2050 5/2007
Ø72,6xØ67,1
W4 B21-757 W4/BA11 N25 5/114,3/67,1 47 740 2050 5/2007
Ø72,6xØ67,1
W5 B21-757 W5/ohne Ring 5/120/72,6 35 740 2050 5/2007
F2 B21-757 F2/ohne Ring 5/98/58,1 35 650 2050 5/2007
Kennzeichnung
KBA-Nummer 47009
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B21-757 (s.o.)
Radgröße 7,5Jx17EH2
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herkunftsmerkmal Germany
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Gutachten Nr. 55067107 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 5
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/108 29 650 2050
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/40R17 35 740
5/114,3 195/40R17 47 740
4/100 195/40R17 30 650
4/100 195/40R17 35 650
4/114,3 195/40R17 38 650
4/108 195/40R17 18 650
4/108 195/40R17 29 650
5/100 195/40R17 35 650
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 285/60R17 47 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,7 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Gutachten Nr. 55067107 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 5
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Juni 2007 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 13.06.2007
Befestigungsmittelzeichnung ZSZM-01 20.06.2006
mit Änderung vom 16.12.2007
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 20.06.2007
Radzeichnung B21-757 Bl. 1 v. 2 25.04.2007
Beschreibung - 03.04.2008
Radzeichnung B21-757 Bl. 2 v. 2 25.04.2007
mit Änderung vom 11.01.2008
Beschreibung - 02.06.2010
Radzeichnung B21-757 Bl. 2 v. 2 25.04.2007
mit Änderung vom 04.02.2010
Radzeichnung B21-757 Bl. 1 v. 2 25.04.2007
mit Änderung vom 04.02.2010
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Befestigungsmittelzeichnung Bimecc B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung 'Bimecc D2 05.06.2003
mit Änderung vom 23.05.2011
Befestigungsmittelzeichnung Bimecc D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc D8 01.07.2003
mit Änderung vom 08.03.2011
Befestigungsmittelzeichnung Bimecc D9 12.05.1998
mit Änderung vom 02.10.2008
Befestigungsmittelzeichnung Bimecc D13 16.12.1998
mit Änderung vom 05.06.2003
Radzeichnung B21-757 Bl. 2 v. 2 25.04.2007
mit Änderung vom 24.11.2011
Beschreibung - 15.03.2012
Verwendungsbereich Anlage 1 - 38
Das Gutachten umfasst Blatt 1 bis 5.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Gutachten Nr. 55067107 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 5

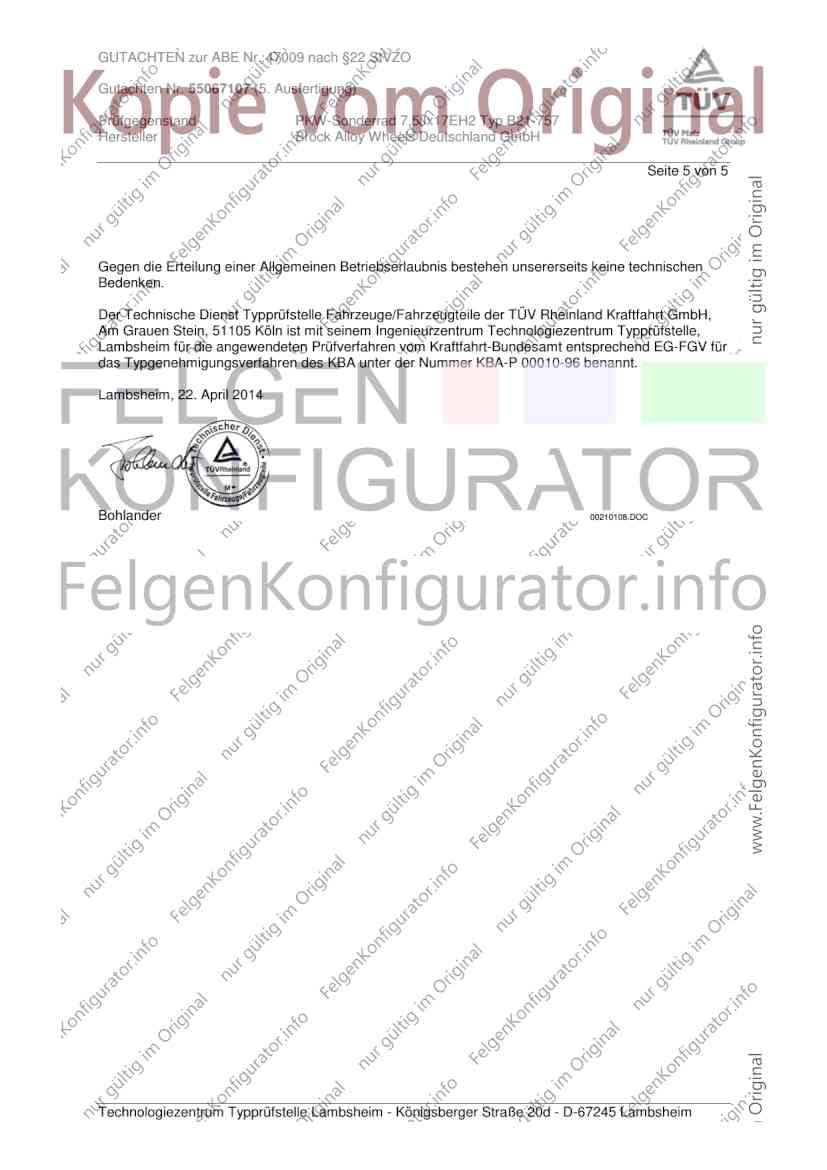

Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. April 2014
Bohlander 00210108.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
