GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

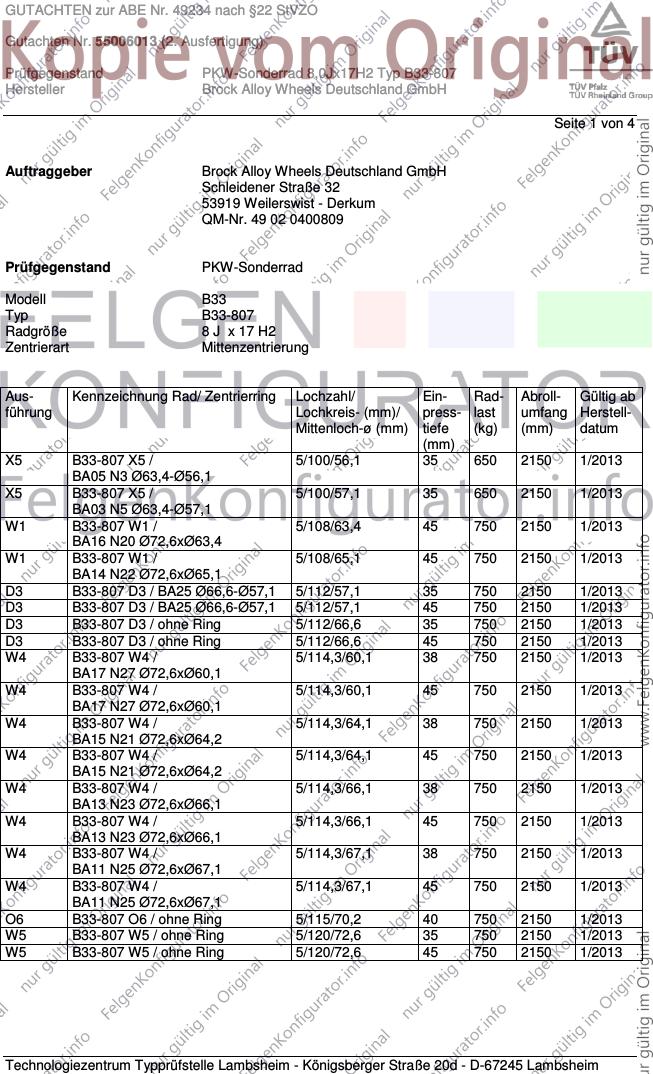

Seite 1 von 4
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B33
Typ B33-807
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
X5 B33-807 X5 / 5/100/56,1 35 650 2150 1/2013
BA05 N3 Ø63,4-Ø56,1
X5 B33-807 X5 / 5/100/57,1 35 650 2150 1/2013
BA03 N5 Ø63,4-Ø57,1
W1 B33-807 W1 / 5/108/63,4 45 750 2150 1/2013
BA16 N20 Ø72,6xØ63,4
W1 B33-807 W1 / 5/108/65,1 45 750 2150 1/2013
BA14 N22 Ø72,6xØ65,1
D3 B33-807 D3 / BA25 Ø66,6-Ø57,1 5/112/57,1 35 750 2150 1/2013
D3 B33-807 D3 / BA25 Ø66,6-Ø57,1 5/112/57,1 45 750 2150 1/2013
D3 B33-807 D3 / ohne Ring 5/112/66,6 35 750 2150 1/2013
D3 B33-807 D3 / ohne Ring 5/112/66,6 45 750 2150 1/2013
W4 B33-807 W4 / 5/114,3/60,1 38 750 2150 1/2013
BA17 N27 Ø72,6xØ60,1
W4 B33-807 W4 / 5/114,3/60,1 45 750 2150 1/2013
BA17 N27 Ø72,6xØ60,1
W4 B33-807 W4 / 5/114,3/64,1 38 750 2150 1/2013
BA15 N21 Ø72,6xØ64,2
W4 B33-807 W4 / 5/114,3/64,1 45 750 2150 1/2013
BA15 N21 Ø72,6xØ64,2
W4 B33-807 W4 / 5/114,3/66,1 38 750 2150 1/2013
BA13 N23 Ø72,6xØ66,1
W4 B33-807 W4 / 5/114,3/66,1 45 750 2150 1/2013
BA13 N23 Ø72,6xØ66,1
W4 B33-807 W4 / 5/114,3/67,1 38 750 2150 1/2013
BA11 N25 Ø72,6xØ67,1
W4 B33-807 W4 / 5/114,3/67,1 45 750 2150 1/2013
BA11 N25 Ø72,6xØ67,1
O6 B33-807 O6 / ohne Ring 5/115/70,2 40 750 2150 1/2013
W5 B33-807 W5 / ohne Ring 5/120/72,6 35 750 2150 1/2013
W5 B33-807 W5 / ohne Ring 5/120/72,6 45 750 2150 1/2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 49234
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B33-807 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 35 650 2150
5/120 35 750 2150
5/112 35 750 2150
5/115 40 750 2150
5/120 45 750 2150
5/112 45 750 2150
5/108 45 750 2150
5/114,3 38 750 2150
5/114,3 45 750 2150
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/40R17 45 750
5/114,3 205/40R17 45 750
5/100 205/40R17 35 650
5/108 205/40R17 45 750
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

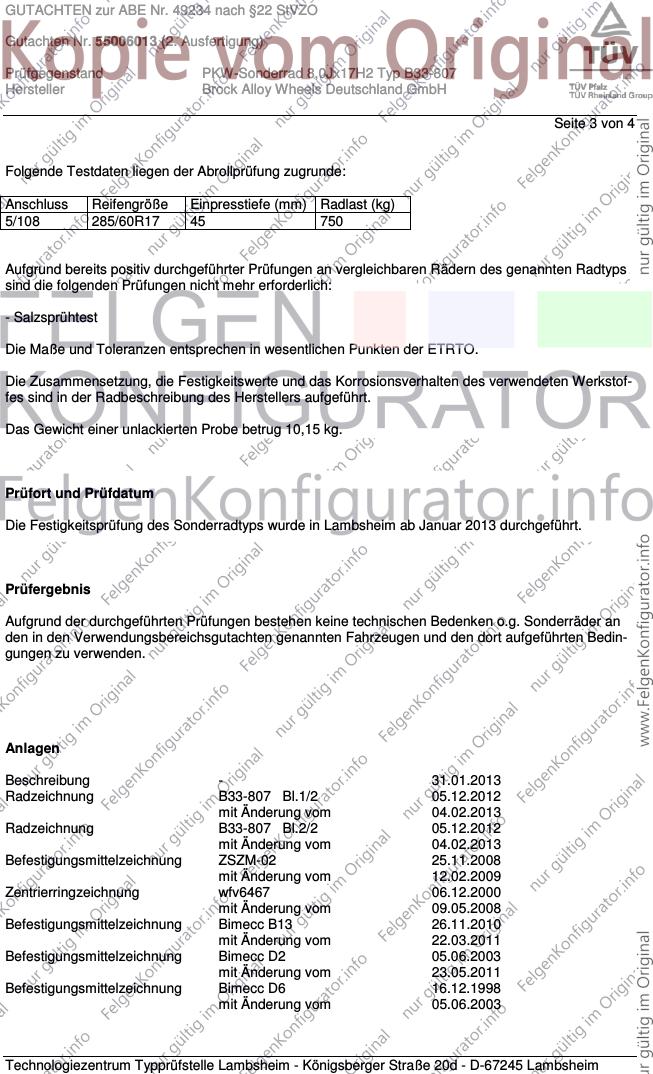

Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 285/60R17 45 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,15 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Januar 2013 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 31.01.2013
Radzeichnung B33-807 Bl.1/2 05.12.2012
mit Änderung vom 04.02.2013
Radzeichnung B33-807 Bl.2/2 05.12.2012
mit Änderung vom 04.02.2013
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Befestigungsmittelzeichnung Bimecc B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung Bimecc D2 05.06.2003
mit Änderung vom 23.05.2011
Befestigungsmittelzeichnung Bimecc D6 16.12.1998
mit Änderung vom 05.06.2003
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

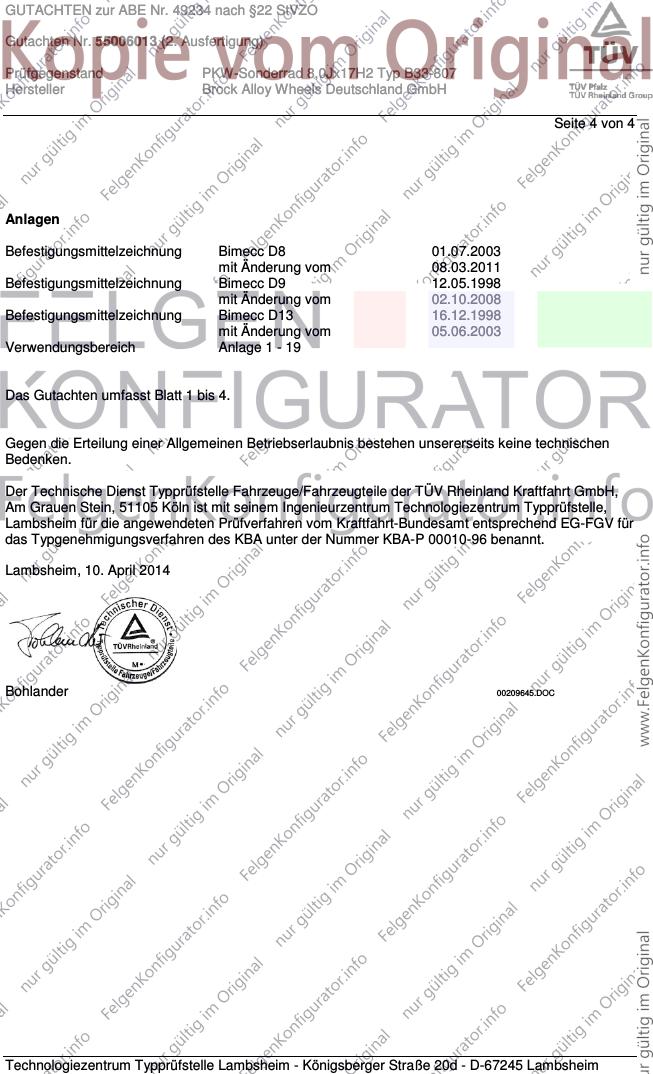

Seite 4 von 4
Anlagen
Befestigungsmittelzeichnung Bimecc D8 01.07.2003
mit Änderung vom 08.03.2011
Befestigungsmittelzeichnung Bimecc D9 12.05.1998
mit Änderung vom 02.10.2008
Befestigungsmittelzeichnung Bimecc D13 16.12.1998
mit Änderung vom 05.06.2003
Verwendungsbereich Anlage 1 - 19
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. April 2014
Bohlander 00209645.DOC
