TÜV AUSTRIA Deutschstraße 10 14-TAAP-0448
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 7
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49362
366-0017-13-WIRD/N1
Antragsteller: AEZ Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 6 1/2 J X 15 H2
Typ: OSIL
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49362
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
OSIL2BL38581 OSIL2BL38571 OSIL8BL48571
OSIL6BL38581 OSIL0BL48671 OSIL2BL38601
OSIL2BL38541
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
OSIL2BL38581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 575 1975 12/13
OSIL2HA38581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 575 1975 12/13
OSIL2BL38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 12/13
OSIL2HA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 12/13
OSIL2BL38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 12/13
OSIL2HA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 12/13
OSIL2BL38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 12/13
OSIL2HA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 12/13
OSIL2BL38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 12/13
OSIL2HA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 12/13
OSIL2BL38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 12/13
OSIL2HA38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 12/13
OSIL2BL38601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 12/13
OSIL2HA38601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 12/13
OSIL3BL25651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 12/13
OSIL3HA25651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 12/13
OSIL6BL38581 PCD100 ET38 Ø60.1 Ø58.1 100/5 58,1 38 625 1975 12/13
OSIL6HA38581 PCD100 ET38 Ø60.1 Ø58.1 100/5 58,1 38 625 1975 12/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0017-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49362
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: OSIL
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________

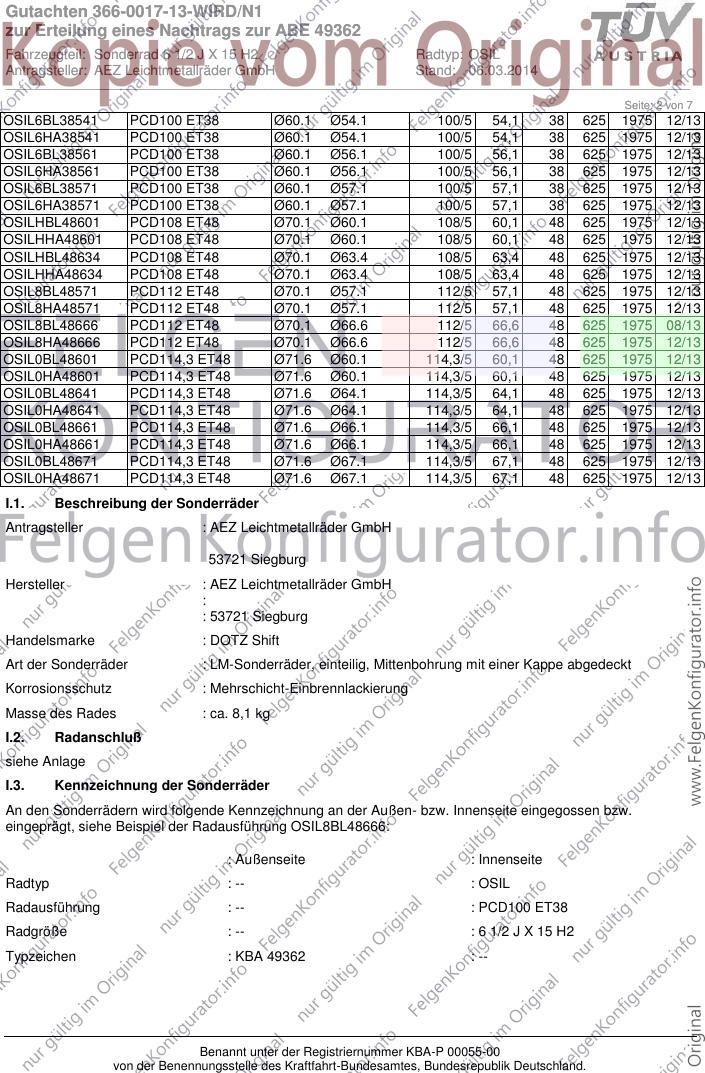

Seite: 2 von 7
OSIL6BL38541 PCD100 ET38 Ø60.1 Ø54.1 100/5 54,1 38 625 1975 12/13
OSIL6HA38541 PCD100 ET38 Ø60.1 Ø54.1 100/5 54,1 38 625 1975 12/13
OSIL6BL38561 PCD100 ET38 Ø60.1 Ø56.1 100/5 56,1 38 625 1975 12/13
OSIL6HA38561 PCD100 ET38 Ø60.1 Ø56.1 100/5 56,1 38 625 1975 12/13
OSIL6BL38571 PCD100 ET38 Ø60.1 Ø57.1 100/5 57,1 38 625 1975 12/13
OSIL6HA38571 PCD100 ET38 Ø60.1 Ø57.1 100/5 57,1 38 625 1975 12/13
OSILHBL48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 625 1975 12/13
OSILHHA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 625 1975 12/13
OSILHBL48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 625 1975 12/13
OSILHHA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 625 1975 12/13
OSIL8BL48571 PCD112 ET48 Ø70.1 Ø57.1 112/5 57,1 48 625 1975 12/13
OSIL8HA48571 PCD112 ET48 Ø70.1 Ø57.1 112/5 57,1 48 625 1975 12/13
OSIL8BL48666 PCD112 ET48 Ø70.1 Ø66.6 112/5 66,6 48 625 1975 08/13
OSIL8HA48666 PCD112 ET48 Ø70.1 Ø66.6 112/5 66,6 48 625 1975 12/13
OSIL0BL48601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 12/13
OSIL0HA48601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 12/13
OSIL0BL48641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 12/13
OSIL0HA48641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 12/13
OSIL0BL48661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 625 1975 12/13
OSIL0HA48661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 625 1975 12/13
OSIL0BL48671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 12/13
OSIL0HA48671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 12/13
I.1. Beschreibung der Sonderräder
Antragsteller : AEZ Leichtmetallräder GmbH
53721 Siegburg
Hersteller : AEZ Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : DOTZ Shift
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 8,1 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung OSIL8BL48666:
: Außenseite : Innenseite
Radtyp : -- : OSIL
Radausführung : -- : PCD100 ET38
Radgröße : -- : 6 1/2 J X 15 H2
Typzeichen : KBA 49362 : --
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0017-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49362
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: OSIL
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________

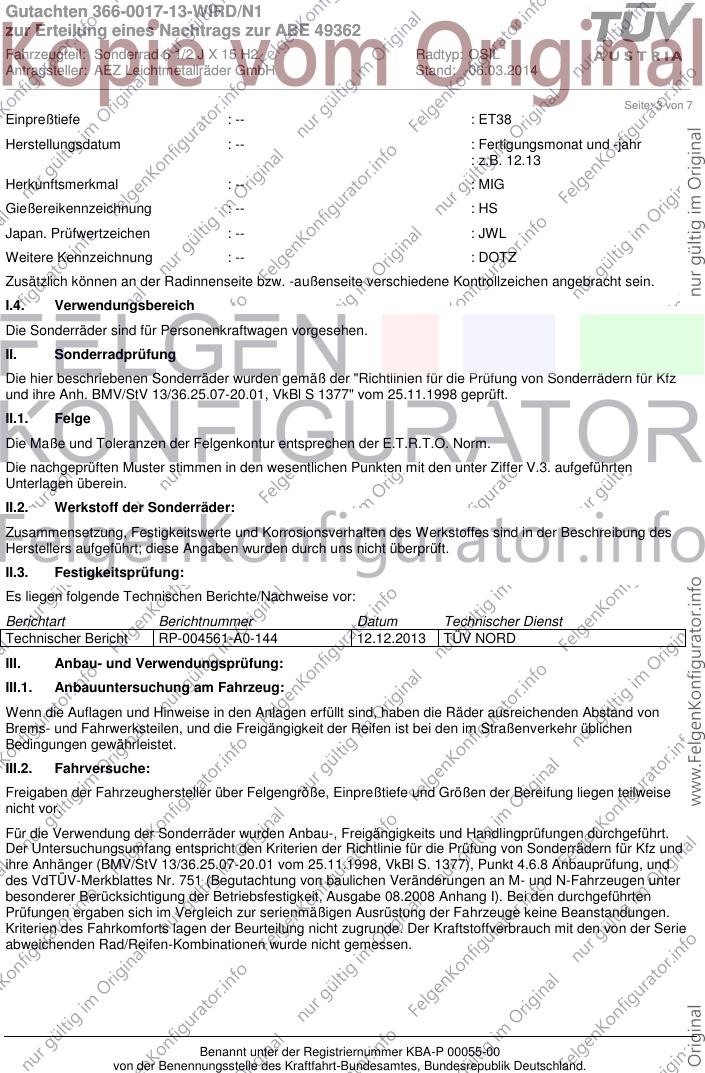

Seite: 3 von 7
Einpreßtiefe : -- : ET38
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 12.13
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DOTZ
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004561-A0-144 12.12.2013 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0017-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49362
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: OSIL
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________

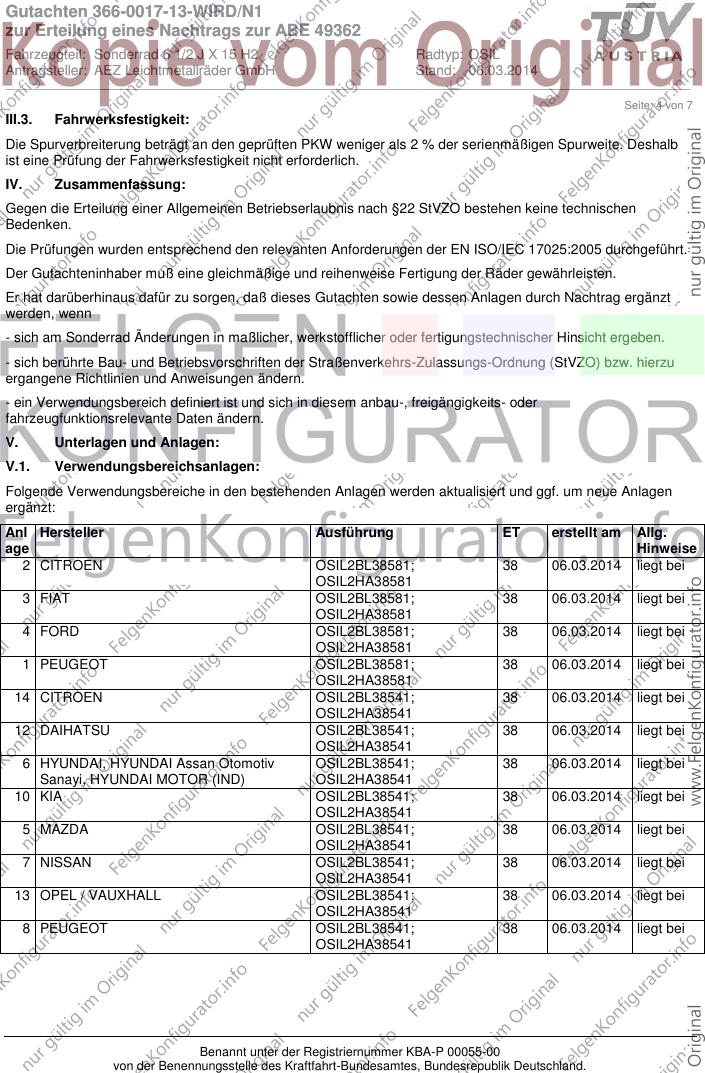

Seite: 4 von 7
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
2 CITROEN OSIL2BL38581; 38 06.03.2014 liegt bei
OSIL2HA38581
3 FIAT OSIL2BL38581; 38 06.03.2014 liegt bei
OSIL2HA38581
4 FORD OSIL2BL38581; 38 06.03.2014 liegt bei
OSIL2HA38581
1 PEUGEOT OSIL2BL38581; 38 06.03.2014 liegt bei
OSIL2HA38581
14 CITROEN OSIL2BL38541; 38 06.03.2014 liegt bei
OSIL2HA38541
12 DAIHATSU OSIL2BL38541; 38 06.03.2014 liegt bei
OSIL2HA38541
6 HYUNDAI, HYUNDAI Assan Otomotiv OSIL2BL38541; 38 06.03.2014 liegt bei
Sanayi, HYUNDAI MOTOR (IND) OSIL2HA38541
10 KIA OSIL2BL38541; 38 06.03.2014 liegt bei
OSIL2HA38541
5 MAZDA OSIL2BL38541; 38 06.03.2014 liegt bei
OSIL2HA38541
7 NISSAN OSIL2BL38541; 38 06.03.2014 liegt bei
OSIL2HA38541
13 OPEL / VAUXHALL OSIL2BL38541; 38 06.03.2014 liegt bei
OSIL2HA38541
8 PEUGEOT OSIL2BL38541; 38 06.03.2014 liegt bei
OSIL2HA38541
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0017-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49362
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: OSIL
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________

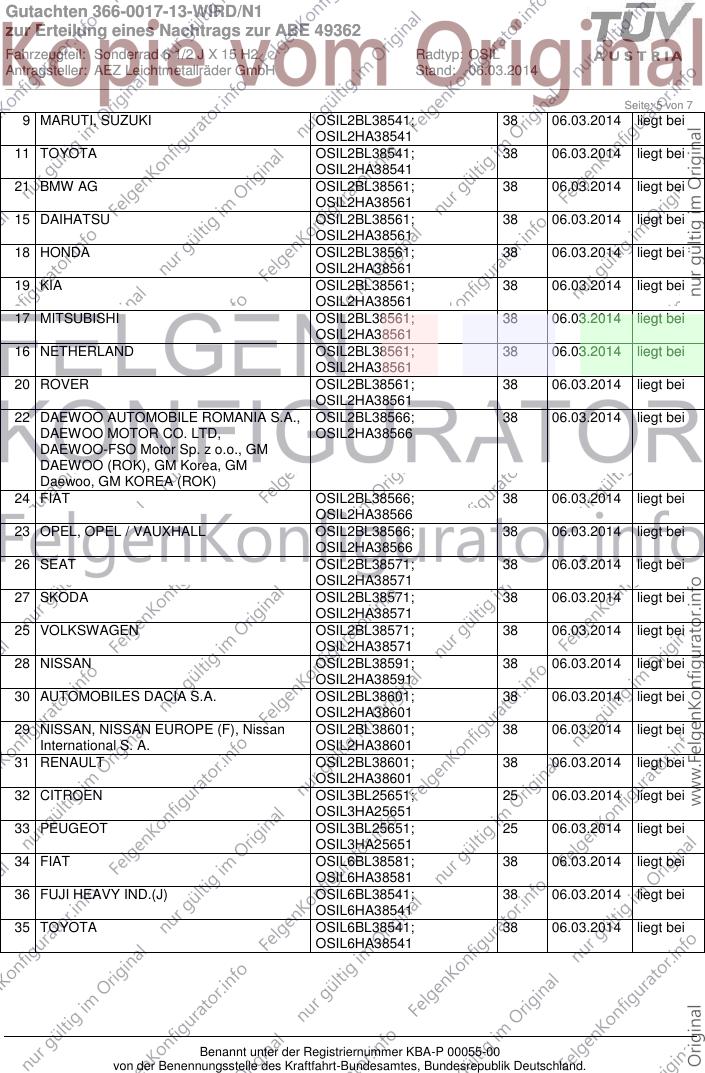

Seite: 5 von 7
9 MARUTI, SUZUKI OSIL2BL38541; 38 06.03.2014 liegt bei
OSIL2HA38541
11 TOYOTA OSIL2BL38541; 38 06.03.2014 liegt bei
OSIL2HA38541
21 BMW AG OSIL2BL38561; 38 06.03.2014 liegt bei
OSIL2HA38561
15 DAIHATSU OSIL2BL38561; 38 06.03.2014 liegt bei
OSIL2HA38561
18 HONDA OSIL2BL38561; 38 06.03.2014 liegt bei
OSIL2HA38561
19 KIA OSIL2BL38561; 38 06.03.2014 liegt bei
OSIL2HA38561
17 MITSUBISHI OSIL2BL38561; 38 06.03.2014 liegt bei
OSIL2HA38561
16 NETHERLAND OSIL2BL38561; 38 06.03.2014 liegt bei
OSIL2HA38561
20 ROVER OSIL2BL38561; 38 06.03.2014 liegt bei
OSIL2HA38561
22 DAEWOO AUTOMOBILE ROMANIA S.A., OSIL2BL38566; 38 06.03.2014 liegt bei
DAEWOO MOTOR CO. LTD, OSIL2HA38566
DAEWOO-FSO Motor Sp. z o.o., GM
DAEWOO (ROK), GM Korea, GM
Daewoo, GM KOREA (ROK)
24 FIAT OSIL2BL38566; 38 06.03.2014 liegt bei
OSIL2HA38566
23 OPEL, OPEL / VAUXHALL OSIL2BL38566; 38 06.03.2014 liegt bei
OSIL2HA38566
26 SEAT OSIL2BL38571; 38 06.03.2014 liegt bei
OSIL2HA38571
27 SKODA OSIL2BL38571; 38 06.03.2014 liegt bei
OSIL2HA38571
25 VOLKSWAGEN OSIL2BL38571; 38 06.03.2014 liegt bei
OSIL2HA38571
28 NISSAN OSIL2BL38591; 38 06.03.2014 liegt bei
OSIL2HA38591
30 AUTOMOBILES DACIA S.A. OSIL2BL38601; 38 06.03.2014 liegt bei
OSIL2HA38601
29 NISSAN, NISSAN EUROPE (F), Nissan OSIL2BL38601; 38 06.03.2014 liegt bei
International S. A. OSIL2HA38601
31 RENAULT OSIL2BL38601; 38 06.03.2014 liegt bei
OSIL2HA38601
32 CITROEN OSIL3BL25651; 25 06.03.2014 liegt bei
OSIL3HA25651
33 PEUGEOT OSIL3BL25651; 25 06.03.2014 liegt bei
OSIL3HA25651
34 FIAT OSIL6BL38581; 38 06.03.2014 liegt bei
OSIL6HA38581
36 FUJI HEAVY IND.(J) OSIL6BL38541; 38 06.03.2014 liegt bei
OSIL6HA38541
35 TOYOTA OSIL6BL38541; 38 06.03.2014 liegt bei
OSIL6HA38541
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

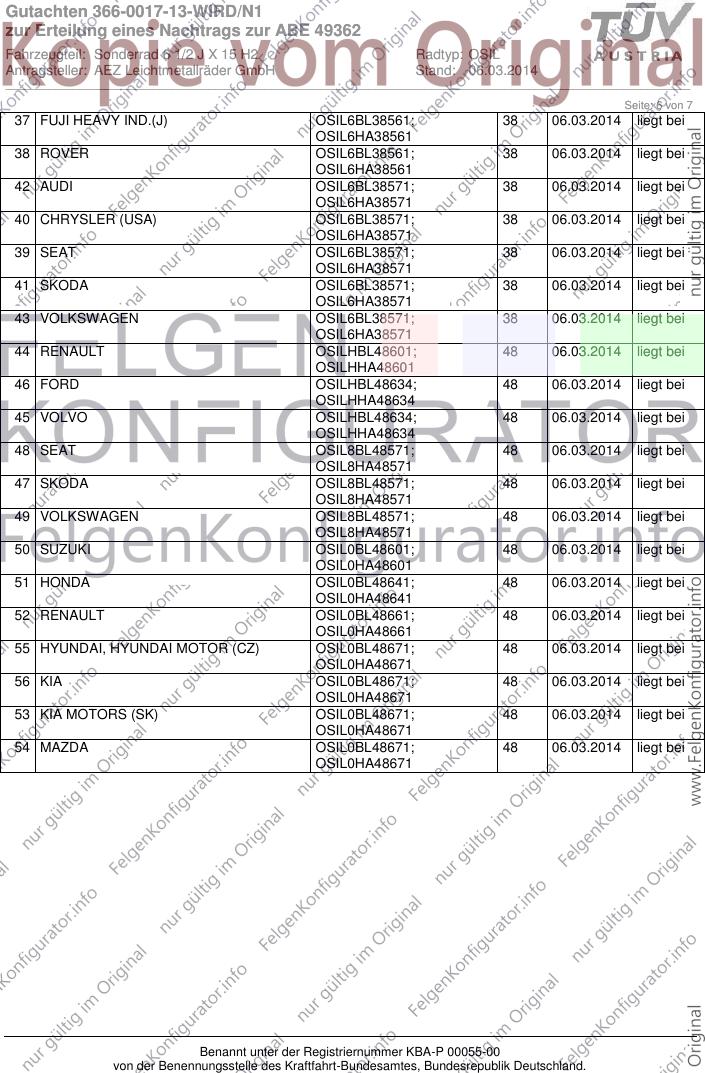

Gutachten 366-0017-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49362
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: OSIL
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________
Seite: 6 von 7
37 FUJI HEAVY IND.(J) OSIL6BL38561; 38 06.03.2014 liegt bei
OSIL6HA38561
38 ROVER OSIL6BL38561; 38 06.03.2014 liegt bei
OSIL6HA38561
42 AUDI OSIL6BL38571; 38 06.03.2014 liegt bei
OSIL6HA38571
40 CHRYSLER (USA) OSIL6BL38571; 38 06.03.2014 liegt bei
OSIL6HA38571
39 SEAT OSIL6BL38571; 38 06.03.2014 liegt bei
OSIL6HA38571
41 SKODA OSIL6BL38571; 38 06.03.2014 liegt bei
OSIL6HA38571
43 VOLKSWAGEN OSIL6BL38571; 38 06.03.2014 liegt bei
OSIL6HA38571
44 RENAULT OSILHBL48601; 48 06.03.2014 liegt bei
OSILHHA48601
46 FORD OSILHBL48634; 48 06.03.2014 liegt bei
OSILHHA48634
45 VOLVO OSILHBL48634; 48 06.03.2014 liegt bei
OSILHHA48634
48 SEAT OSIL8BL48571; 48 06.03.2014 liegt bei
OSIL8HA48571
47 SKODA OSIL8BL48571; 48 06.03.2014 liegt bei
OSIL8HA48571
49 VOLKSWAGEN OSIL8BL48571; 48 06.03.2014 liegt bei
OSIL8HA48571
50 SUZUKI OSIL0BL48601; 48 06.03.2014 liegt bei
OSIL0HA48601
51 HONDA OSIL0BL48641; 48 06.03.2014 liegt bei
OSIL0HA48641
52 RENAULT OSIL0BL48661; 48 06.03.2014 liegt bei
OSIL0HA48661
55 HYUNDAI, HYUNDAI MOTOR (CZ) OSIL0BL48671; 48 06.03.2014 liegt bei
OSIL0HA48671
56 KIA OSIL0BL48671; 48 06.03.2014 liegt bei
OSIL0HA48671
53 KIA MOTORS (SK) OSIL0BL48671; 48 06.03.2014 liegt bei
OSIL0HA48671
54 MAZDA OSIL0BL48671; 48 06.03.2014 liegt bei
OSIL0HA48671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0017-13-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49362
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: OSIL
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________
Seite: 7 von 7
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prülabor DIN EN ISO/IEC 17025
Wien, 06.03.2014
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
