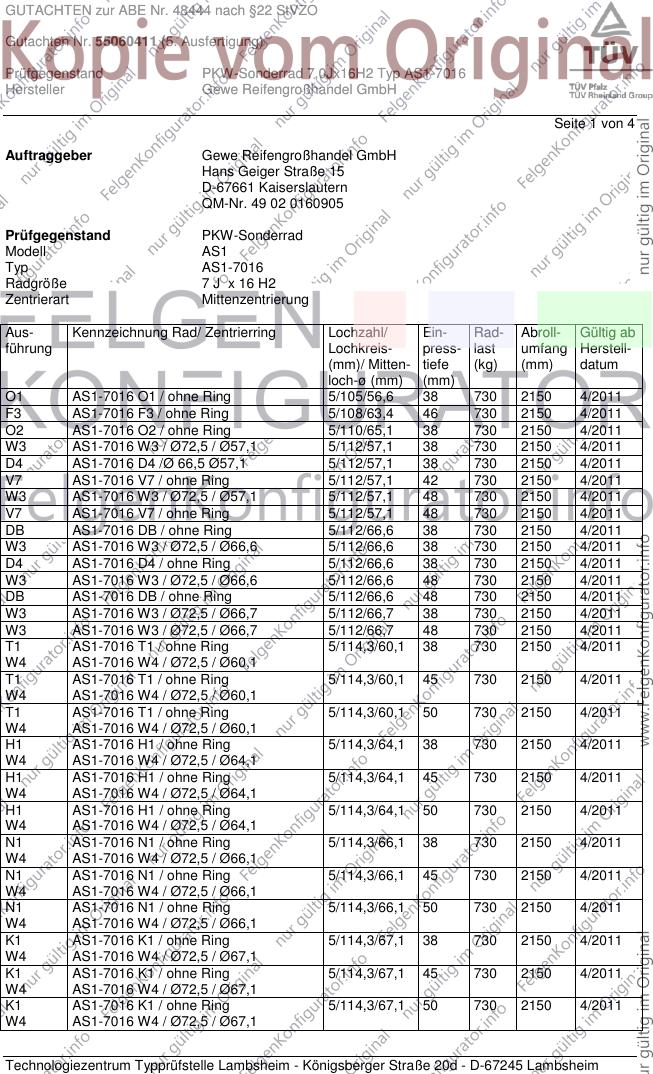

GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Gutachten Nr. 55060411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 4
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
O1 AS1-7016 O1 / ohne Ring 5/105/56,6 38 730 2150 4/2011
F3 AS1-7016 F3 / ohne Ring 5/108/63,4 46 730 2150 4/2011
O2 AS1-7016 O2 / ohne Ring 5/110/65,1 38 730 2150 4/2011
W3 AS1-7016 W3 / Ø72,5 / Ø57,1 5/112/57,1 38 730 2150 4/2011
D4 AS1-7016 D4 /Ø 66,5 Ø57,1 5/112/57,1 38 730 2150 4/2011
V7 AS1-7016 V7 / ohne Ring 5/112/57,1 42 730 2150 4/2011
W3 AS1-7016 W3 / Ø72,5 / Ø57,1 5/112/57,1 48 730 2150 4/2011
V7 AS1-7016 V7 / ohne Ring 5/112/57,1 48 730 2150 4/2011
DB AS1-7016 DB / ohne Ring 5/112/66,6 38 730 2150 4/2011
W3 AS1-7016 W3 / Ø72,5 / Ø66,6 5/112/66,6 38 730 2150 4/2011
D4 AS1-7016 D4 / ohne Ring 5/112/66,6 38 730 2150 4/2011
W3 AS1-7016 W3 / Ø72,5 / Ø66,6 5/112/66,6 48 730 2150 4/2011
DB AS1-7016 DB / ohne Ring 5/112/66,6 48 730 2150 4/2011
W3 AS1-7016 W3 / Ø72,5 / Ø66,7 5/112/66,7 38 730 2150 4/2011
W3 AS1-7016 W3 / Ø72,5 / Ø66,7 5/112/66,7 48 730 2150 4/2011
T1 AS1-7016 T1 / ohne Ring 5/114,3/60,1 38 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø60,1
T1 AS1-7016 T1 / ohne Ring 5/114,3/60,1 45 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø60,1
T1 AS1-7016 T1 / ohne Ring 5/114,3/60,1 50 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø60,1
H1 AS1-7016 H1 / ohne Ring 5/114,3/64,1 38 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø64,1
H1 AS1-7016 H1 / ohne Ring 5/114,3/64,1 45 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø64,1
H1 AS1-7016 H1 / ohne Ring 5/114,3/64,1 50 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø64,1
N1 AS1-7016 N1 / ohne Ring 5/114,3/66,1 38 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø66,1
N1 AS1-7016 N1 / ohne Ring 5/114,3/66,1 45 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø66,1
N1 AS1-7016 N1 / ohne Ring 5/114,3/66,1 50 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø66,1
K1 AS1-7016 K1 / ohne Ring 5/114,3/67,1 38 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø67,1
K1 AS1-7016 K1 / ohne Ring 5/114,3/67,1 45 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø67,1
K1 AS1-7016 K1 / ohne Ring 5/114,3/67,1 50 730 2150 4/2011
W4 AS1-7016 W4 / Ø72,5 / Ø67,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Gutachten Nr. 55060411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
O3 AS1-7016 O3 / ohne Ring 5/115/70,2 38 730 2150 4/2011
W5 AS1-7016 W5 / Ø72,5 / Ø67,1 5/120/67,1 35 730 2150 4/2011
W5 AS1-7016 W5 / ohne Ring 5/120/72,6 35 730 2150 4/2011
Kennzeichnung
KBA-Nummer 48444
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-7016 (s.o.)
Radgröße 7,0Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen MSI
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 35 730 2150
5/105 38 730 2150
5/112 42 730 2150
5/108 46 730 2150
5/114,3 38 730 2150
5/114,3 45 730 2150
5/114,3 50 730 2150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Gutachten Nr. 55060411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/40R16 35 730
5/114,3 195/40R16 50 730
5/108 195/40R16 46 730
5/105/56,6 195/40R16 38 730
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 275/70R16 50 730
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,66 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in in Subang Jaya beim TUV Rheinland Malaysia
Sdn. Bhd. ab Mai 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 14.06.2011
Radzeichnung AS1-7016-01 Bl.1-4 11.01.2011
mit Änderung vom 27.06.2011
PDF BFM Zusammenstellung Stand 01 20.05.2011
mit Änderung vom 06.12.2013
PDF Zentrierring- Stand 02 03.06.2011
Zusammenstellung
mit Änderung vom 25.06.2014
Verwendungen Anlagen 1 bis 30
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Gutachten Nr. 55060411 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 4
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. August 2014
Haasis 00215772.DOC
