TÜV AUSTRIA Deutschstraße 10 14-TAAP-0439
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 47111
366-0294-07-WIRD/N3
Antragsteller: AEZ Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 8 J X 16 H2
Typ: OHMQ
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 47111
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
OHMQDSA00110 OHMQDSA35110 OHMQKSA20661
OHMQDSA20110
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
OHMQ0BP25716 PCD114,3 ET25 ohne 114,3/5 71,6 25 615 2290 10/07
OHMQ0BP25716 PCD114,3 ET25 ohne 114,3/5 71,6 25 670 2100 10/07
OHMQ0SA25716 PCD114,3 ET25 ohne 114,3/5 71,6 25 615 2290 10/07
OHMQ0SA25716 PCD114,3 ET25 ohne 114,3/5 71,6 25 670 2100 10/07
OHMQNBP00110 PCD139,7 ET0 ohne 139,7/5 110 0 770 2300 10/07
OHMQNSA00110 PCD139,7 ET0 ohne 139,7/5 110 0 770 2300 10/07
OHMQKBP20661 PCD114,3 ET20 ohne 114,3/6 66,1 20 880 2373 10/07
OHMQKSA20661 PCD114,3 ET20 ohne 114,3/6 66,1 20 880 2373 10/07
OHMQDBP00110 PCD139,7 ET0 ohne 139,7/6 110 0 975 2456 10/07
OHMQDBP20110 PCD139,7 ET20 ohne 139,7/6 110 20 912 2456 10/07
OHMQDBP20110 PCD139,7 ET20 ohne 139,7/6 110 20 935 2374 10/07
OHMQDBP35110 PCD139,7 ET35 ohne 139,7/6 110 35 912 2456 10/07
OHMQDBP35110 PCD139,7 ET35 ohne 139,7/6 110 35 935 2374 10/07
OHMQDSA00110 PCD139,7 ET0 ohne 139,7/6 110 0 975 2456 10/07
OHMQDSA20110 PCD139,7 ET20 ohne 139,7/6 110 20 912 2456 10/07
OHMQDSA20110 PCD139,7 ET20 ohne 139,7/6 110 20 935 2374 10/07
OHMQDSA35110 PCD139,7 ET35 ohne 139,7/6 110 35 912 2456 10/07
OHMQDSA35110 PCD139,7 ET35 ohne 139,7/6 110 35 935 2374 10/07
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0294-07-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47111
Fahrzeugteil: Sonderrad 8 J X 16 H2 Radtyp: OHMQ
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________
Seite: 2 von 5
I.1. Beschreibung der Sonderräder
Antragsteller : AEZ Leichtmetallräder GmbH
53721 Siegburg
Hersteller : AEZ Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : Dotz Hammada
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 11,3 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung OHMQKSA20661:
: Außenseite : Innenseite
Radtyp : -- : OHMQ
Radausführung : -- : PCD114,3 ET20
Radgröße : -- : 8 J X 16 H2
Typzeichen : KBA 47111 : --
Einpreßtiefe : -- : ET20
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 10.07
Herkunftsmerkmal : -- : MIC
Gießereikennzeichnung : -- : SY
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DOTZ
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht 366-0294-07-MURD-TB 13.11.2007 TÜV SÜD AUTOMOTIVE
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0294-07-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47111
Fahrzeugteil: Sonderrad 8 J X 16 H2 Radtyp: OHMQ
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________
Seite: 3 von 5
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Abnahme des Anbaues des Sonderrades nach § 19 StVZO bei festgelegtem Verwendungsbereich
bestehen keine technischen Bedenken.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0294-07-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47111
Fahrzeugteil: Sonderrad 8 J X 16 H2 Radtyp: OHMQ
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________

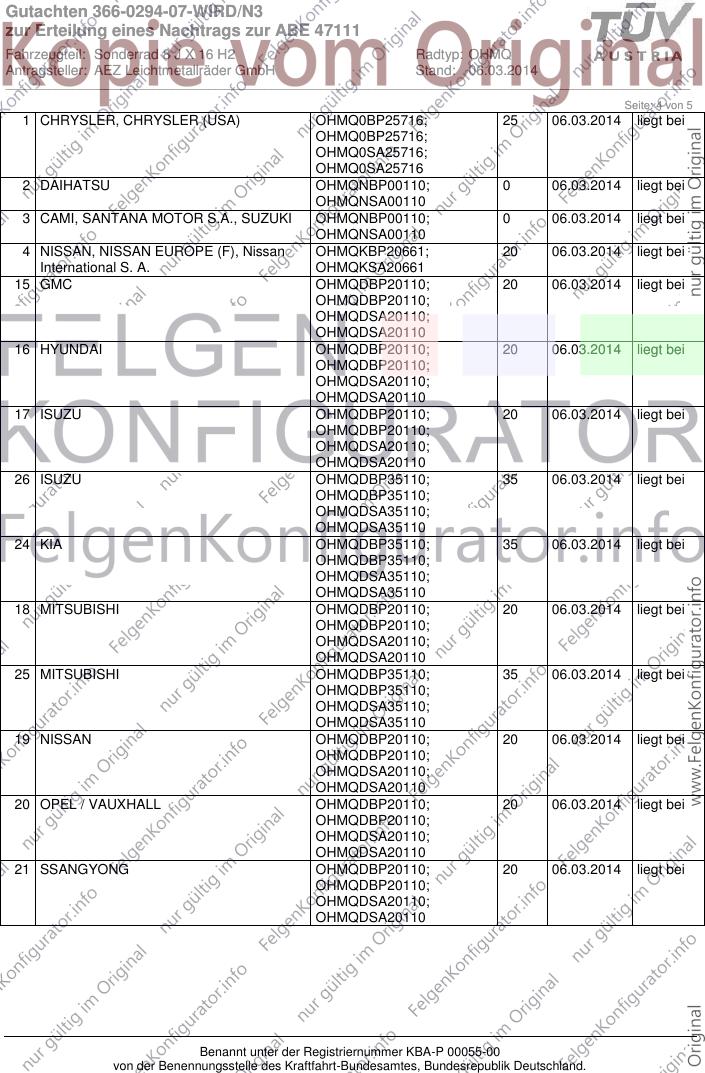

Seite: 4 von 5
1 CHRYSLER, CHRYSLER (USA) OHMQ0BP25716; 25 06.03.2014 liegt bei
OHMQ0BP25716;
OHMQ0SA25716;
OHMQ0SA25716
2 DAIHATSU OHMQNBP00110; 0 06.03.2014 liegt bei
OHMQNSA00110
3 CAMI, SANTANA MOTOR S.A., SUZUKI OHMQNBP00110; 0 06.03.2014 liegt bei
OHMQNSA00110
4 NISSAN, NISSAN EUROPE (F), Nissan OHMQKBP20661; 20 06.03.2014 liegt bei
International S. A. OHMQKSA20661
15 GMC OHMQDBP20110; 20 06.03.2014 liegt bei
OHMQDBP20110;
OHMQDSA20110;
OHMQDSA20110
16 HYUNDAI OHMQDBP20110; 20 06.03.2014 liegt bei
OHMQDBP20110;
OHMQDSA20110;
OHMQDSA20110
17 ISUZU OHMQDBP20110; 20 06.03.2014 liegt bei
OHMQDBP20110;
OHMQDSA20110;
OHMQDSA20110
26 ISUZU OHMQDBP35110; 35 06.03.2014 liegt bei
OHMQDBP35110;
OHMQDSA35110;
OHMQDSA35110
24 KIA OHMQDBP35110; 35 06.03.2014 liegt bei
OHMQDBP35110;
OHMQDSA35110;
OHMQDSA35110
18 MITSUBISHI OHMQDBP20110; 20 06.03.2014 liegt bei
OHMQDBP20110;
OHMQDSA20110;
OHMQDSA20110
25 MITSUBISHI OHMQDBP35110; 35 06.03.2014 liegt bei
OHMQDBP35110;
OHMQDSA35110;
OHMQDSA35110
19 NISSAN OHMQDBP20110; 20 06.03.2014 liegt bei
OHMQDBP20110;
OHMQDSA20110;
OHMQDSA20110
20 OPEL / VAUXHALL OHMQDBP20110; 20 06.03.2014 liegt bei
OHMQDBP20110;
OHMQDSA20110;
OHMQDSA20110
21 SSANGYONG OHMQDBP20110; 20 06.03.2014 liegt bei
OHMQDBP20110;
OHMQDSA20110;
OHMQDSA20110
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0294-07-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47111
Fahrzeugteil: Sonderrad 8 J X 16 H2 Radtyp: OHMQ
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 06.03.2014
_______________________________________________________________________________________________________________
Seite: 5 von 5
22 TOYOTA OHMQDBP20110; 20 06.03.2014 liegt bei
OHMQDBP20110;
OHMQDSA20110;
OHMQDSA20110
23 VAUXHALL OHMQDBP20110; 20 06.03.2014 liegt bei
OHMQDBP20110;
OHMQDSA20110;
OHMQDSA20110
5 FORD OHMQDBP00110; 0 06.03.2014 liegt bei
OHMQDSA00110
6 GMC OHMQDBP00110; 0 06.03.2014 liegt bei
OHMQDSA00110
7 HYUNDAI OHMQDBP00110; 0 06.03.2014 liegt bei
OHMQDSA00110
8 ISUZU OHMQDBP00110; 0 06.03.2014 liegt bei
OHMQDSA00110
9 MAZDA OHMQDBP00110; 0 06.03.2014 liegt bei
OHMQDSA00110
10 MITSUBISHI OHMQDBP00110; 0 06.03.2014 liegt bei
OHMQDSA00110
11 NISSAN OHMQDBP00110; 0 06.03.2014 liegt bei
OHMQDSA00110
12 SSANGYONG OHMQDBP00110; 0 06.03.2014 liegt bei
OHMQDSA00110
13 TOYOTA OHMQDBP00110; 0 06.03.2014 liegt bei
OHMQDSA00110
14 VOLKSWAGEN OHMQDBP00110; 0 06.03.2014 liegt bei
OHMQDSA00110
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prülabor DIN EN ISO/IEC 17025
Wien, 06.03.2014
KUB
