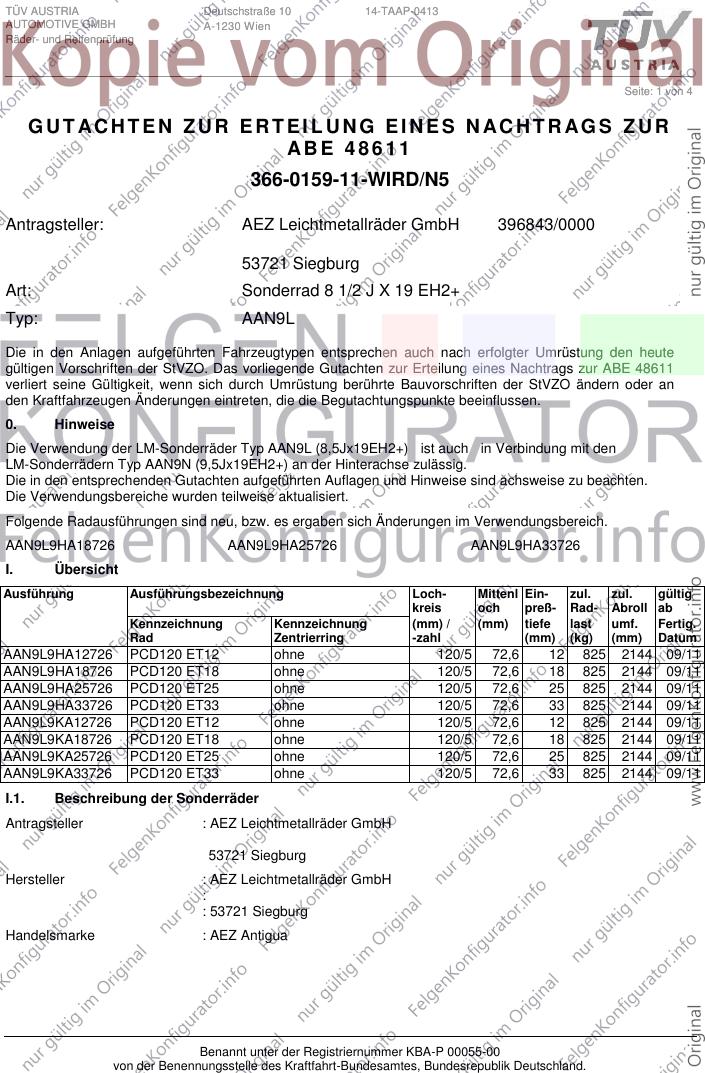

TÜV AUSTRIA Deutschstraße 10 14-TAAP-0413
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 4
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 48611
366-0159-11-WIRD/N5
Antragsteller: AEZ Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 8 1/2 J X 19 EH2+
Typ: AAN9L
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 48611
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendung der LM-Sonderräder Typ AAN9L (8,5Jx19EH2+) ist auch in Verbindung mit den
LM-Sonderrädern Typ AAN9N (9,5Jx19EH2+) an der Hinterachse zulässig.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten.
Die Verwendungsbereiche wurden teilweise aktualisiert.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
AAN9L9HA18726 AAN9L9HA25726 AAN9L9HA33726
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
AAN9L9HA12726 PCD120 ET12 ohne 120/5 72,6 12 825 2144 09/11
AAN9L9HA18726 PCD120 ET18 ohne 120/5 72,6 18 825 2144 09/11
AAN9L9HA25726 PCD120 ET25 ohne 120/5 72,6 25 825 2144 09/11
AAN9L9HA33726 PCD120 ET33 ohne 120/5 72,6 33 825 2144 09/11
AAN9L9KA12726 PCD120 ET12 ohne 120/5 72,6 12 825 2144 09/11
AAN9L9KA18726 PCD120 ET18 ohne 120/5 72,6 18 825 2144 09/11
AAN9L9KA25726 PCD120 ET25 ohne 120/5 72,6 25 825 2144 09/11
AAN9L9KA33726 PCD120 ET33 ohne 120/5 72,6 33 825 2144 09/11
I.1. Beschreibung der Sonderräder
Antragsteller : AEZ Leichtmetallräder GmbH
53721 Siegburg
Hersteller : AEZ Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : AEZ Antigua
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0159-11-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48611
Fahrzeugteil: Sonderrad 8 1/2 J X 19 EH2+ Radtyp: AAN9L
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 27.02.2014
_______________________________________________________________________________________________________________

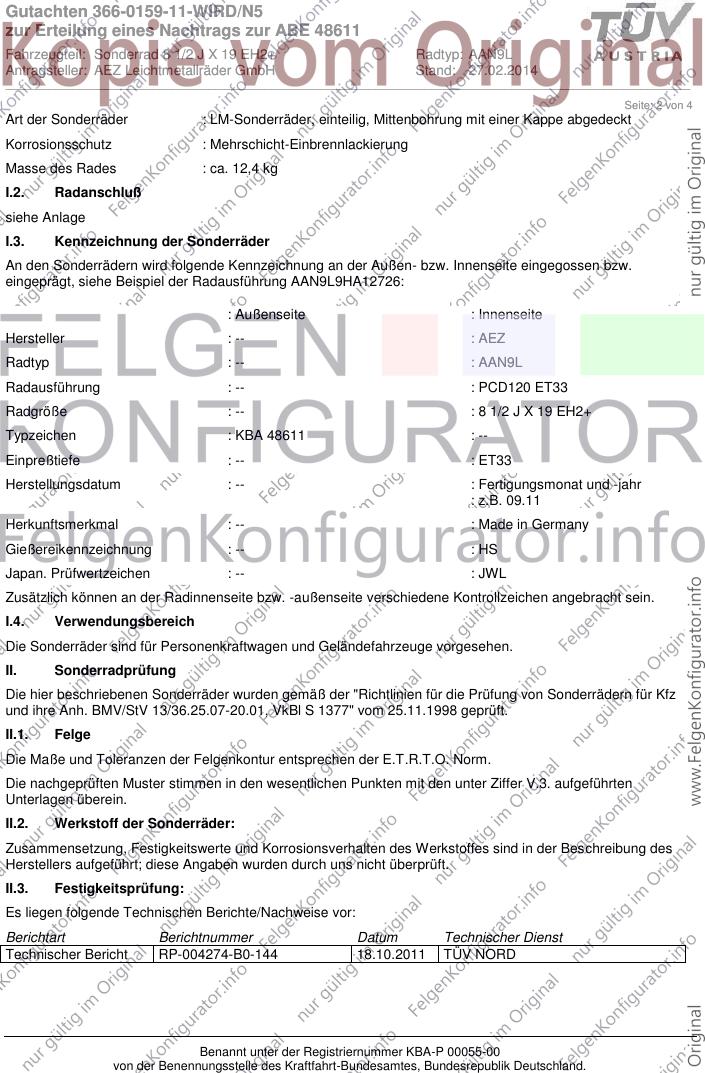

Seite: 2 von 4
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 12,4 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung AAN9L9HA12726:
: Außenseite : Innenseite
Hersteller : -- : AEZ
Radtyp : -- : AAN9L
Radausführung : -- : PCD120 ET33
Radgröße : -- : 8 1/2 J X 19 EH2+
Typzeichen : KBA 48611 : --
Einpreßtiefe : -- : ET33
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 09.11
Herkunftsmerkmal : -- : Made in Germany
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004274-B0-144 18.10.2011 TÜV NORD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0159-11-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48611
Fahrzeugteil: Sonderrad 8 1/2 J X 19 EH2+ Radtyp: AAN9L
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 27.02.2014
_______________________________________________________________________________________________________________

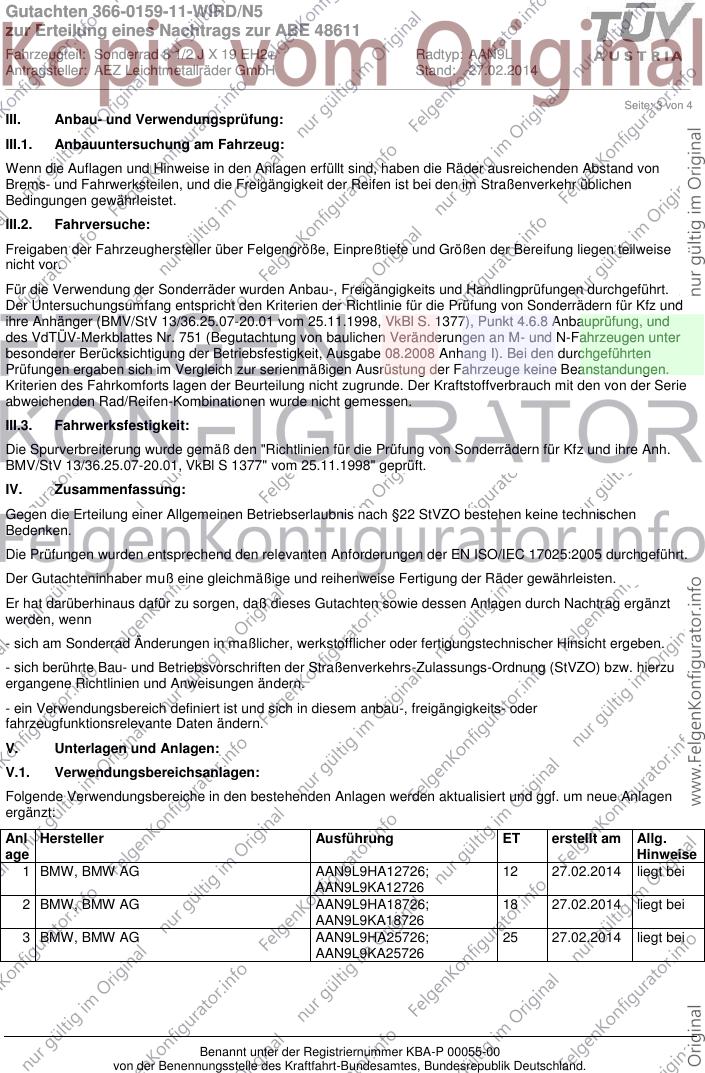

Seite: 3 von 4
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 BMW, BMW AG AAN9L9HA12726; 12 27.02.2014 liegt bei
AAN9L9KA12726
2 BMW, BMW AG AAN9L9HA18726; 18 27.02.2014 liegt bei
AAN9L9KA18726
3 BMW, BMW AG AAN9L9HA25726; 25 27.02.2014 liegt bei
AAN9L9KA25726
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0159-11-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48611
Fahrzeugteil: Sonderrad 8 1/2 J X 19 EH2+ Radtyp: AAN9L
Antragsteller: AEZ Leichtmetallräder GmbH Stand: 27.02.2014
_______________________________________________________________________________________________________________
Seite: 4 von 4
4 BMW, BMW AG AAN9L9HA33726; 33 27.02.2014 liegt bei
AAN9L9KA33726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prülabor DIN EN ISO/IEC 17025
Wien, 27.02.2014
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
