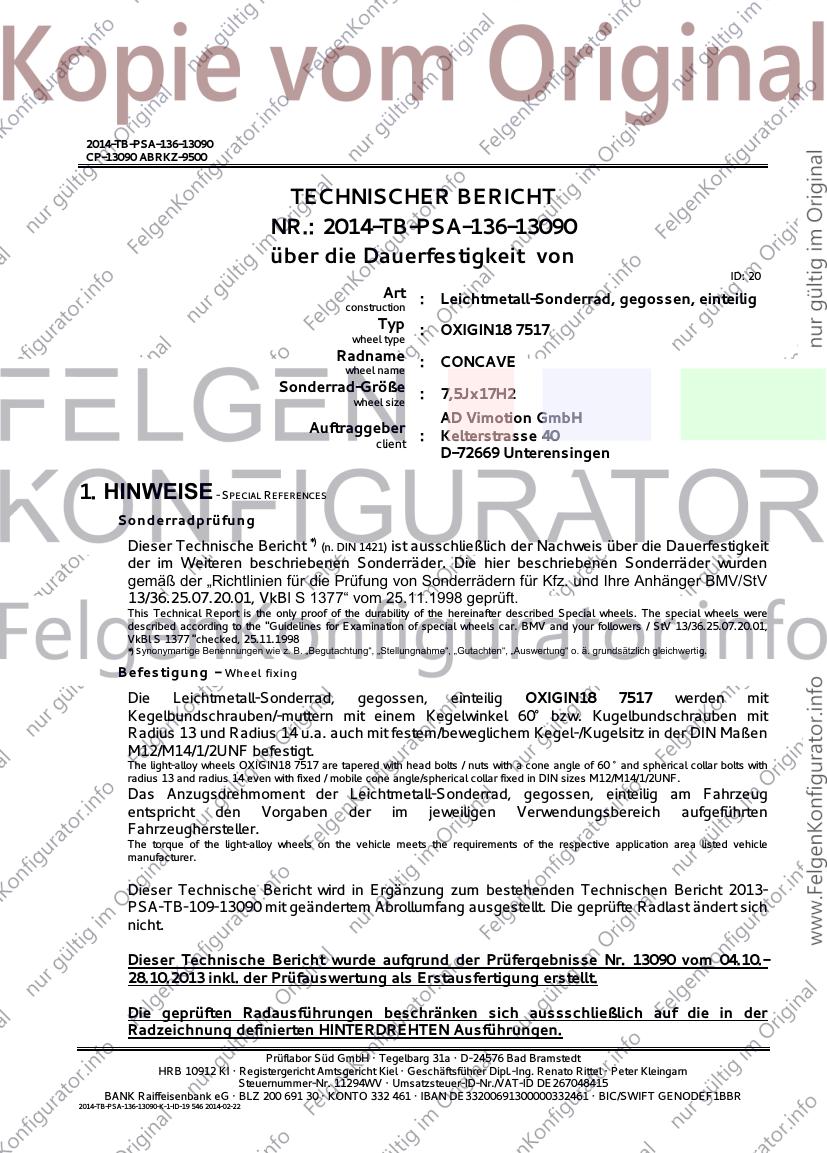

2014-TB-PSA-136-13090
CP-13090 ABRKZ-9500
TECHNISCHER BERICHT
NR.: 2014-TB-PSA-136-13090
über die Dauerfestigkeit von
ID: 20
Art : Leichtmetall-Sonderrad, gegossen, einteilig
construction
Typ : OXIGIN18 7517
wheel type
Radname : CONCAVE
wheel name
Sonderrad-Größe : 7,5Jx17H2
wheel size
AD Vimotion GmbH
Auftraggeber : Kelterstrasse 40
client
D-72669 Unterensingen
1. HINWEISE - SPECIAL REFERENCES
Sonderradprüfung
Dieser Technische Bericht *) (n. DIN 1421) ist ausschließlich der Nachweis über die Dauerfestigkeit
der im Weiteren beschriebenen Sonderräder. Die hier beschriebenen Sonderräder wurden
gemäß der „Richtlinien für die Prüfung von Sonderrädern für Kfz. und Ihre Anhänger BMV/StV
13/36.25.07.20.01, VkBl S 1377“ vom 25.11.1998 geprüft.
This Technical Report is the only proof of the durability of the hereinafter described Special wheels. The special wheels were
described according to the "Guidelines for Examination of special wheels car. BMV and your followers / StV 13/36.25.07.20.01,
VkBl S 1377 "checked, 25.11.1998
*) Synonymartige Benennungen wie z. B. „Begutachtung“, „Stellungnahme“, „Gutachten“, „Auswertung“ o. ä. grundsätzlich gleichwertig.
Befestigung - W heel fixi ng
Die Leichtmetall-Sonderrad, gegossen, einteilig OXIGIN18 7517 werden mit
Kegelbundschrauben/-muttern mit einem Kegelwinkel 60° bzw. Kugelbundschrauben mit
Radius 13 und Radius 14 u.a. auch mit festem/beweglichem Kegel-/Kugelsitz in der DIN Maßen
M12/M14/1/2UNF befestigt.
The light-alloy wheels OXIGIN18 7517 are tapered with head bolts / nuts with a cone angle of 60 ° and spherical collar bolts with
radius 13 and radius 14 even with fixed / mobile cone angle/spherical collar fixed in DIN sizes M12/M14/1/2UNF.
Das Anzugsdrehmoment der Leichtmetall-Sonderrad, gegossen, einteilig am Fahrzeug
entspricht den Vorgaben der im jeweiligen Verwendungsbereich aufgeführten
Fahrzeughersteller.
The torque of the light-alloy wheels on the vehicle meets the requirements of the respective application area listed vehicle
manufacturer.
Dieser Technische Bericht wird in Ergänzung zum bestehenden Technischen Bericht 2013-
PSA-TB-109-13090 mit geändertem Abrollumfang ausgestellt. Die geprüfte Radlast ändert sich
nicht.
Dieser Technische Bericht wurde aufgrund der Prüfergebnisse Nr. 13090 vom 04.10.-
28.10.2013 inkl. der Prüfauswertung als Erstausfertigung erstellt.
Die geprüften Radausführungen beschränken sich aussschließlich auf die in der
Radzeichnung definierten HINTERDREHTEN Ausführungen.
Prüflabor Süd GmbH · Tegelbarg 31a · D-24576 Bad Bramstedt
HRB 10912 KI · Registergericht Amtsgericht Kiel · Geschäftsführer Dipl.-Ing. Renato Rittel · Peter Kleingarn
Steuernummer-Nr. 11294WV · Umsatzsteuer-ID-Nr./VAT-ID DE267048415
BANK Raiffeisenbank eG · BLZ 200 691 30 · KONTO 332 461 · IBAN DE33200691300000332461 · BIC/SWIFT GENODEF1BBR
2014-TB-PSA-136-13090-K-1-ID-19 546 2014-02-22
TECHNISCHER BERICHT
NR.: 2014-TB-PSA-136-13090
LEICHTMETALL-
FAHRZEUGTEIL SONDERRAD, GEGOSSEN, Typ OXIGIN18 7517 GRÖSSE 7,5Jx17H2
EINTEILIG
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014
Radausführungen mit unterschiedlicher Farbgebung werden nicht zusätzlich gekennzeichnet.
Sollten diese Hinweise auf das beschriebene Fahrzeugteil nicht anwendbar sein, so gilt die
Beschreibung der Sonderräder (Punkt-4-) im Speziellen.
If these references to the vehicle part described not applicable, the specifications will be valid to the DESCRIPTION OF WHEEL
(point 4) in particular.
2. ÜBERSICHT DER AUSFÜHRUNGEN - OVERVIEW
zul.
Ausführungsbezeichnung Loch- Mitten- Einpress- zul. Rad- gültig ab
Abroll-
Radgröße /
versions marking kreis loch tiefe last Fertig.
umfang
Ausführung (mm) center- wheel load
rolling
date of
Kennzeichnung /-zahl bore inset capacity manufacture
version/ wheel size circumference
PCD/
Rad Zentrierring holes (mm) (mm) (kg) (mm) Datum
wheel mark center ring
7,5Jx17H2 / DHD OXIGIN18 7517 JA 100/5 Ø63,4 35 750 2200 10/13
7,5Jx17H2 / NHD OXIGIN18 7517 NEIN 105/5 Ø56,6 42 750 2200 10/13
7,5Jx17H2 / F1HD OXIGIN18 7517 NEIN 108/5 Ø63,4 45 750 2200 10/13
7,5Jx17H2 / H3HD OXIGIN18 7517 JA 112/5 Ø66,6 35 750 2200 10/13
7,5Jx17H2 / H3HD OXIGIN18 7517 JA 112/5 Ø66,6 45 750 2200 10/13
7,5Jx17H2 / JHD OXIGIN18 7517 JA 114,3/5 Ø72,6 38 750 2200 10/13
7,5Jx17H2 / JHD OXIGIN18 7517 JA 114,3/5 Ø72,6 48 750 2200 10/13
7,5Jx17H2 / PHD OXIGIN18 7517 JA 115/5 Ø70,3 42 750 2200 10/13
7,5Jx17H2 / KHD OXIGIN18 7517 NEIN 120/5 Ø72,6 45 750 2200 10/13
3. ÜBERSICHT DER EINPRESSTIEFEN- OVERVIEW WHEEL INSET
Loch- Mitten- Einpress- zul. Rad- zul. Abroll- gültig ab
Kennzeichnung kreis loch tiefe last umfang Fertig.
marking (mm) center- wheel load rolling date of
/-zahl bore inset capacity circumference manufacture
PCD/
holes
Radgröße / Ausführung (mm) (mm) (kg) (mm) Datum
version/ wheel size
-gestrichen- ID: 20
Seite 2 von 8
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-K-1-ID-19 546 2014-02-22
TECHNISCHER BERICHT
NR.: 2014-TB-PSA-136-13090
LEICHTMETALL-
FAHRZEUGTEIL SONDERRAD, GEGOSSEN, Typ OXIGIN18 7517 GRÖSSE 7,5Jx17H2
EINTEILIG
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014

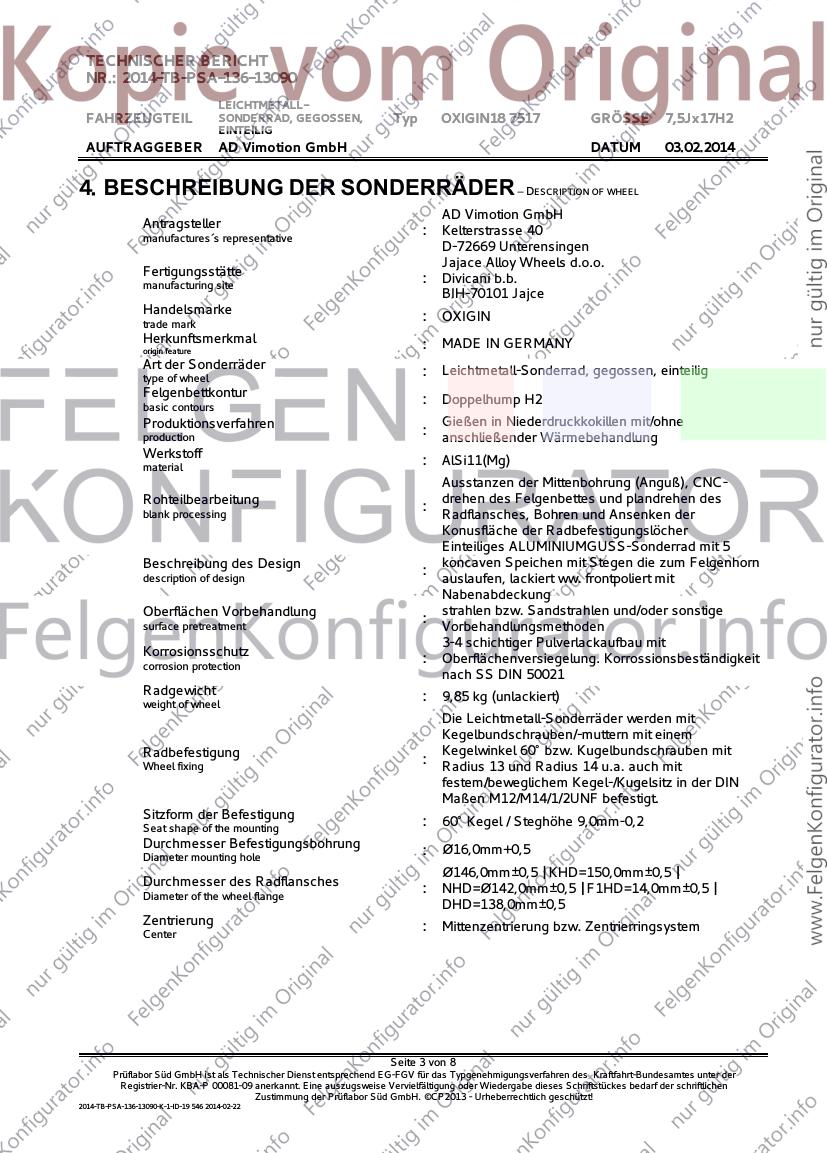

4. BESCHREIBUNG DER SONDERRÄDER – DESCRIPTION OF WHEEL
AD Vimotion GmbH
Antragsteller : Kelterstrasse 40
manufactures´s representative
D-72669 Unterensingen
Jajace Alloy Wheels d.o.o.
Fertigungsstätte
manufacturing site
: Divicani b.b.
BIH-70101 Jajce
Handelsmarke
trade mark
: OXIGIN
Herkunftsmerkmal : MADE IN GERMANY
origin feature
Art der Sonderräder
type of wheel
: Leichtmetall-Sonderrad, gegossen, einteilig
Felgenbettkontur
basic contours
: Doppelhump H2
Produktionsverfahren Gießen in Niederdruckkokillen mit/ohne
production
: anschließender Wärmebehandlung
Werkstoff : AlSi11(Mg)
material
Ausstanzen der Mittenbohrung (Anguß), CNC-
Rohteilbearbeitung drehen des Felgenbettes und plandrehen des
blank processing
: Radflansches, Bohren und Ansenken der
Konusfläche der Radbefestigungslöcher
Einteiliges ALUMINIUMGUSS-Sonderrad mit 5
Beschreibung des Design koncaven Speichen mit Stegen die zum Felgenhorn
description of design
: auslaufen, lackiert ww. frontpoliert mit
Nabenabdeckung
Oberflächen Vorbehandlung strahlen bzw. Sandstrahlen und/oder sonstige
surface pretreatment
: Vorbehandlungsmethoden
3-4 schichtiger Pulverlackaufbau mit
Korrosionsschutz : Oberflächenversiegelung. Korrossionsbeständigkeit
corrosion protection
nach SS DIN 50021
Radgewicht : 9,85 kg (unlackiert)
weight of wheel
Die Leichtmetall-Sonderräder werden mit
Kegelbundschrauben/-muttern mit einem
Radbefestigung Kegelwinkel 60° bzw. Kugelbundschrauben mit
Wheel fixing
: Radius 13 und Radius 14 u.a. auch mit
festem/beweglichem Kegel-/Kugelsitz in der DIN
Maßen M12/M14/1/2UNF befestigt.
Sitzform der Befestigung
Seat shape of the mounting
: 60° Kegel / Steghöhe 9,0mm-0,2
Durchmesser Befestigungsbohrung : Ø16,0mm+0,5
Diameter mounting hole
Ø146,0mm±0,5 | KHD=150,0mm±0,5 |
Durchmesser des Radflansches : NHD=Ø142,0mm±0,5 | F1HD=14,0mm±0,5 |
Diameter of the wheel flange
DHD=138,0mm±0,5
Zentrierung : Mittenzentrierung bzw. Zentrierringsystem
Center
Seite 3 von 8
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-K-1-ID-19 546 2014-02-22
TECHNISCHER BERICHT
NR.: 2014-TB-PSA-136-13090
LEICHTMETALL-
FAHRZEUGTEIL SONDERRAD, GEGOSSEN, Typ OXIGIN18 7517 GRÖSSE 7,5Jx17H2
EINTEILIG
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014
Frontansicht Rückansicht
Front view Back view
KENNZEICHNUNG DER SONDERRÄDER - W heel marking
An dem Leichtmetall-Sonderrad, gegossen, einteilig wird folgende Kennzeichnung an der Außen- bzw.
Innenseite graviert, eingegossen bzw. geprägt: (siehe Beispiel)
The special wheels following labeling is poured on the outside or inside or impressed: (see example)
RADAUSSENSEITE RADINNENSEITE
Outside Inside
KBA-Typzeichen : KBA 49676 : --
German type approval
Japanisches Prüfwertzeichen : -- : JWL
japanese approval mark
Handelsbezeichnung /-marke : -- : OXIGIN
trade mark
Typ : -- : OXIGIN18 7517
type
Ausführung z.B. OXIGIN18 7517
: -- :
version DHD
Hersteller : -- : JAW
maker
Sonderrad-Größe : -- : 7,5Jx17H2
wheel size
Lochkreis (mm) : -- : z.B. 112/5
PCD
Einpresstiefe (mm) : -- : z.B. ET35
wheel inset
Herkunftsmerkmal : -- : MADE IN GERMANY
origin feature
Herstellungsdatum : -- : Monat/Jahr in Uhrform
date of manufacture
Hinweis zum Leichtmetall-Sonderrad für Kraftfahrzeuge zur Personenbeförderung der
Klasse(n) M1, M2 *)
*) Beschreibung gem. StVZO Anlage XXIX (zu § 20 Absatz 3a Satz 4) EG-Fahrzeugklassen
Die Typkennzeichnung ist an der Radinnenseite erhaben eingegossen. Weitere Kennzeichnung ist dem Anhang
Kennzeichen zu entnehmen. Radgröße nach Norm = 7,5Jx17H2
Seite 4 von 8
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-K-1-ID-19 546 2014-02-22
TECHNISCHER BERICHT
NR.: 2014-TB-PSA-136-13090
LEICHTMETALL-
FAHRZEUGTEIL SONDERRAD, GEGOSSEN, Typ OXIGIN18 7517 GRÖSSE 7,5Jx17H2
EINTEILIG
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014

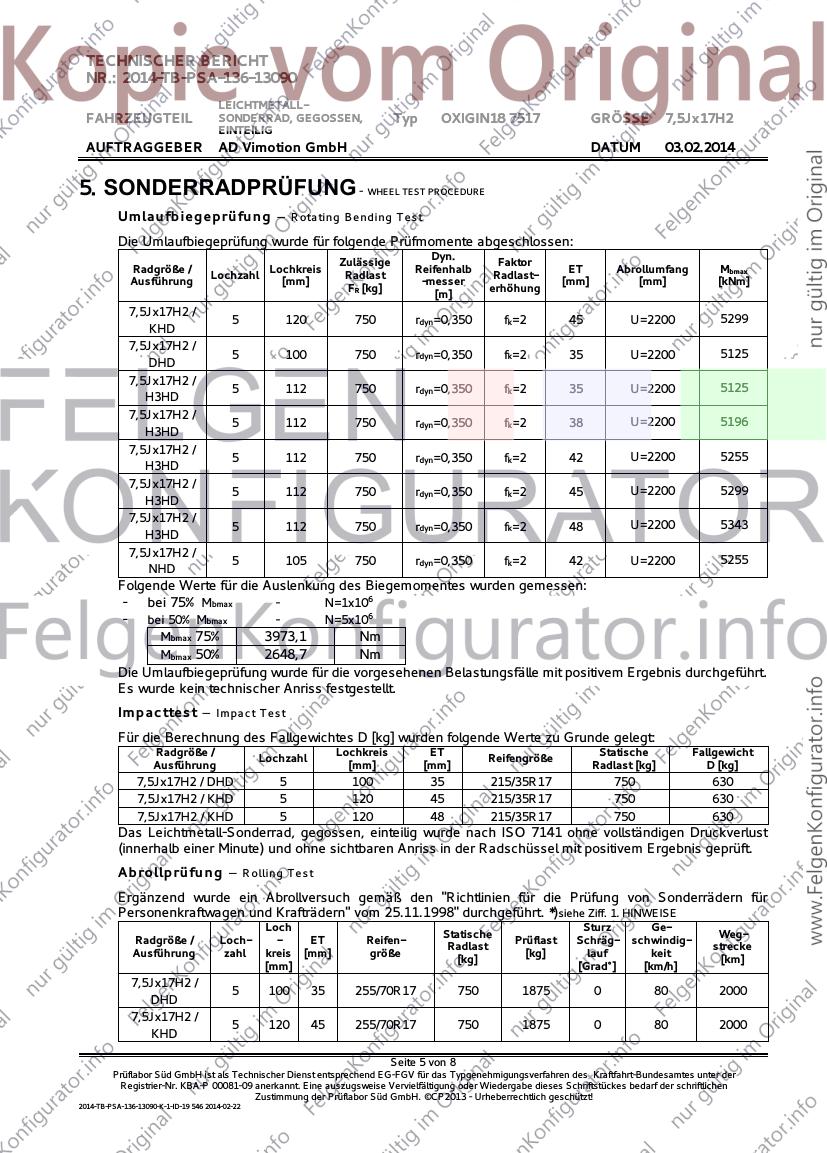

5. SONDERRADPRÜFUNG - WHEEL TEST PROCEDURE

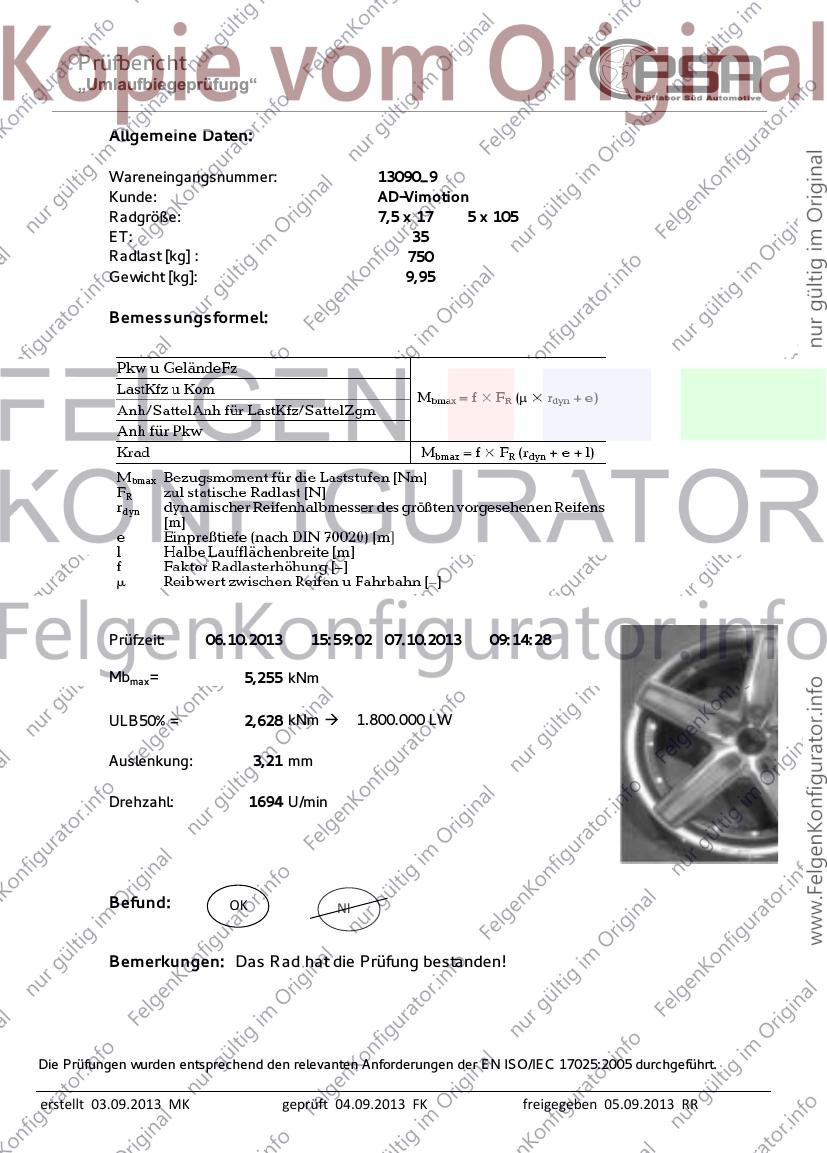

Umlaufbiegeprüfung – Rotatin g Bendi ng Test
Die Umlaufbiegeprüfung wurde für folgende Prüfmomente abgeschlossen:
Dyn.
Zulässige Faktor
Radgröße / Lochkreis Reifenhalb ET Abrollumfang Mbmax
Lochzahl Radlast Radlast-
Ausführung [mm] -messer [mm] [mm] [kNm]
FR [kg] erhöhung
[m]
7,5Jx17H2 /
5 120 750 rdyn=0,350 fk=2 45 U=2200 5299
KHD
7,5Jx17H2 /
5 100 750 rdyn=0,350 fk=2 35 U=2200 5125
DHD
7,5Jx17H2 /
5 112 750 rdyn=0,350 fk=2 35 U=2200 5125
H3HD
7,5Jx17H2 /
5 112 750 rdyn=0,350 fk=2 38 U=2200 5196
H3HD
7,5Jx17H2 /
5 112 750 rdyn=0,350 fk=2 42 U=2200 5255
H3HD
7,5Jx17H2 /
5 112 750 rdyn=0,350 fk=2 45 U=2200 5299
H3HD
7,5Jx17H2 /
5 112 750 rdyn=0,350 fk=2 48 U=2200 5343
H3HD
7,5Jx17H2 /
5 105 750 rdyn=0,350 fk=2 42 U=2200 5255
NHD
Folgende Werte für die Auslenkung des Biegemomentes wurden gemessen:
- bei 75% Mbmax - N=1x106
- bei 50% Mbmax - N=5x106
Mbmax 75% 3973,1 Nm
Mbmax 50% 2648,7 Nm
Die Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis durchgeführt.
Es wurde kein technischer Anriss festgestellt.

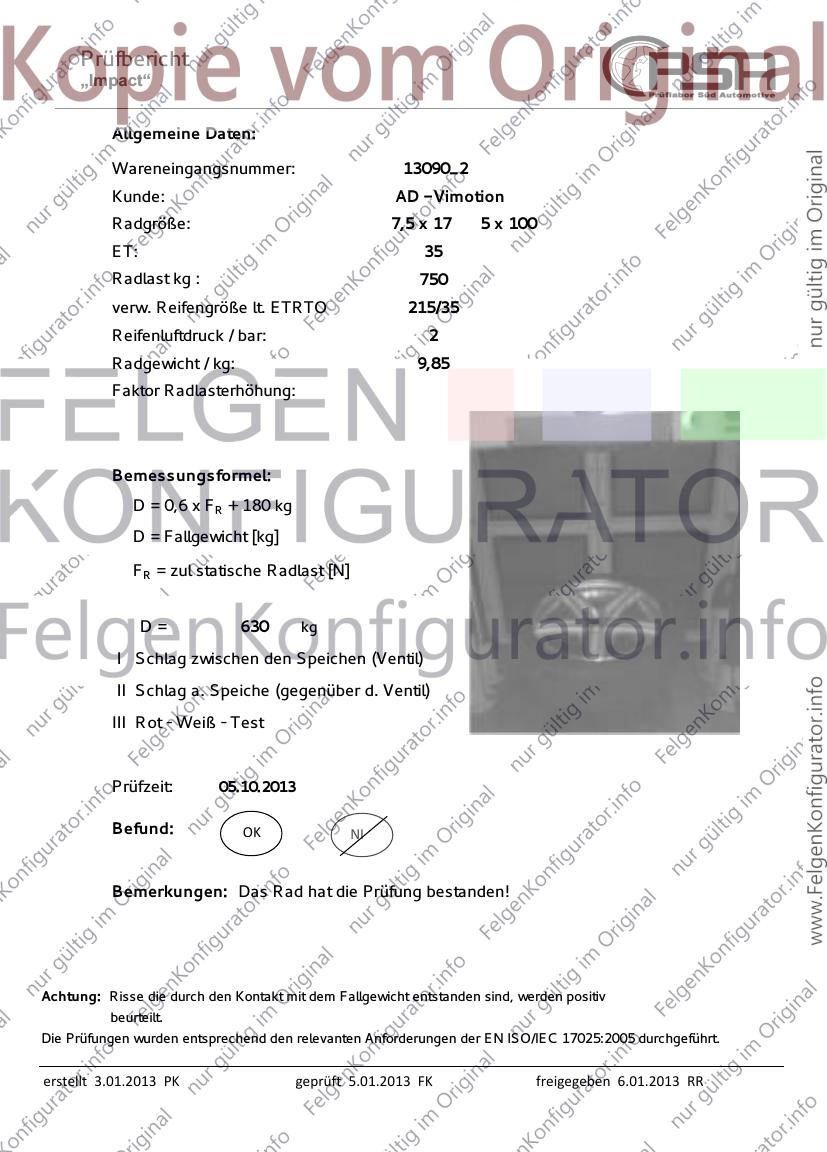

Impacttest – Impact Test
Für die Berechnung des Fallgewichtes D [kg] wurden folgende Werte zu Grunde gelegt:
Radgröße / Lochkreis ET Statische Fallgewicht
Lochzahl Reifengröße
Ausführung [mm] [mm] Radlast [kg] D [kg]
7,5Jx17H2 / DHD 5 100 35 215/35R17 750 630
7,5Jx17H2 / KHD 5 120 45 215/35R17 750 630
7,5Jx17H2 / KHD 5 120 48 215/35R17 750 630
Das Leichtmetall-Sonderrad, gegossen, einteilig wurde nach ISO 7141 ohne vollständigen Druckverlust
(innerhalb einer Minute) und ohne sichtbaren Anriss in der Radschüssel mit positivem Ergebnis geprüft.

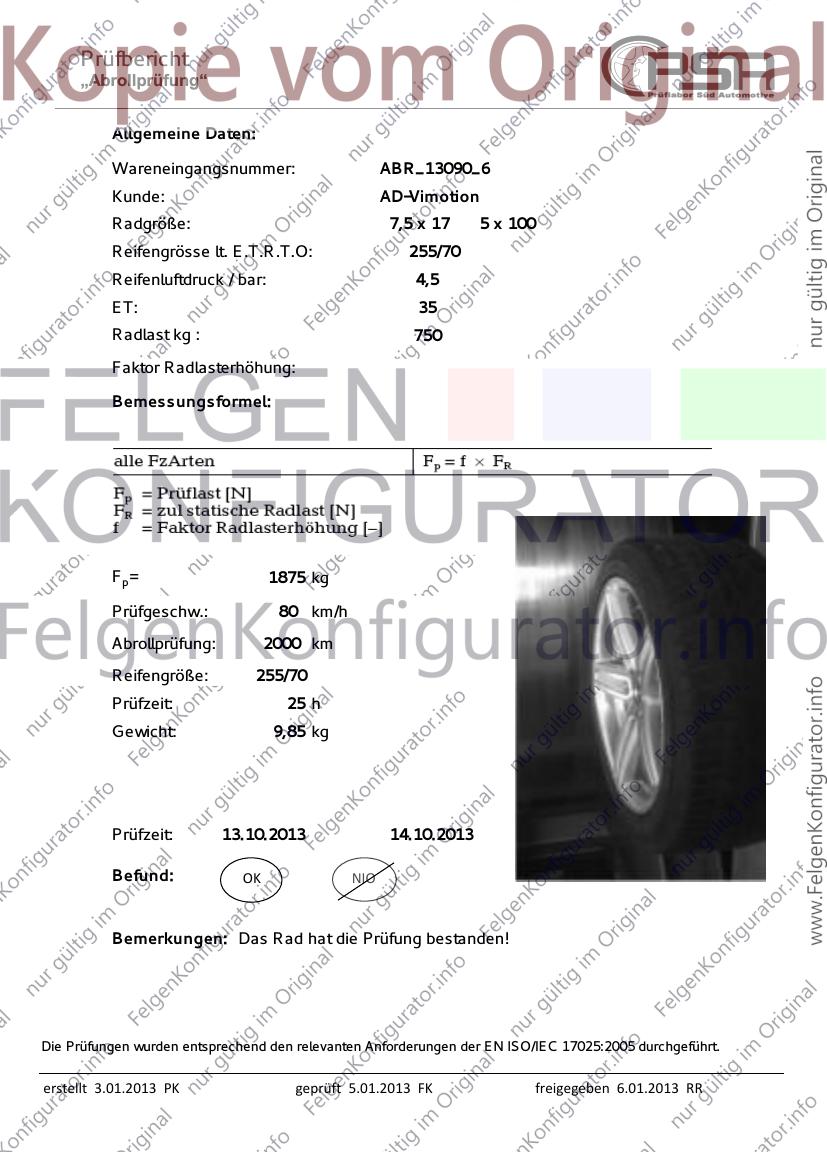

Abrollprüfung – Rollin g Test
Ergänzend wurde ein Abrollversuch gemäß den "Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern" vom 25.11.1998" durchgeführt. *)siehe Ziff. 1. HINWEISE
Loch Sturz Ge-
Statische Weg-
Radgröße / Loch- - ET Reifen- Prüflast Schräg- schwindig-
Radlast strecke
Ausführung zahl kreis [mm] größe [kg] lauf keit
[kg] [km]
[mm] [Grad°] [km/h]
7,5Jx17H2 /
5 100 35 255/70R17 750 1875 0 80 2000
DHD
7,5Jx17H2 /
5 120 45 255/70R17 750 1875 0 80 2000
KHD
Seite 5 von 8
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-K-1-ID-19 546 2014-02-22
TECHNISCHER BERICHT
NR.: 2014-TB-PSA-136-13090
LEICHTMETALL-
FAHRZEUGTEIL SONDERRAD, GEGOSSEN, Typ OXIGIN18 7517 GRÖSSE 7,5Jx17H2
EINTEILIG
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014
Nach Ablauf der erforderlichen Abrollstrecke mit einem Luftdruck von 4,5 BAR wurde an den Rädern weder
ein Anriss noch eine Funktions-beeinträchtigung festgestellt.
Werkstoffprüfung – M a terial Testing
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung
des Herstellers aufgeführt; diese Angaben wurden durch uns nicht geprüft. Das vom Hersteller
beschriebene Material entspricht den Anforderungen. Der Korrosionsschutz ist gewährleistet.
Maßvergleich – Measu ri ng
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
Allgemeine Angaben zur Prüfung – General Requirements
4.6.1. Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage DIN EN
ISO/IEC 17025:2005 entsprechen. Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien
und Prüfanweisungen geforderten Genauigkeiten und unterliegen einer ständigen Überwachung.
4.6.2. Der Prüfgegenstand Leichtmetall-Sonderrad, gegossen, einteilig wurde vom Auftraggeber
bereitgestellt.
4.6.3. Bei der Prüfung der Sonderräder sind die erforderlichen Radbefestigungsteile -nicht- in die Prüfung
einbezogen worden. (StVZO §30 Anh. 42 Ziff. 3.25.)
4.6.4. Ausführung durch : Prüflabor Süd GmbH - DIN EN ISO/IEC 17025:2005
4.6.5. Ort der Prüfung : D-24576 Bad Bramstedt
4.6.6. Datum der Prüfung : 04.10.-28.10.2013 inkl. der Prüfauswertung
6. AUFLAGEN UND HINWEISE - CONDITIONS AND NOTES
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts
bzw. unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist
auf einen Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von außen,
die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-
Nenndurchmesser von 11,3 mm geeignet sind, zulässig. Das Ventil darf nicht über den Felgenrand
hinausragen. Es sind die Montagehinweise des Ventilherstellers zu beachten.
Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann das
serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
Für Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1 die unter die EU-Verordnung 661/2009/EG
fallen, ist die Verwendung des Leichtmetall-Sonderrad, gegossen, einteilig unzulässig, wenn die
Leichtmetall-Sonderrad, gegossen, einteilig ohne das serienmäßige verbaute Reifendruckkontrollsystem
nach ECE-R 64 verbaut werden. Eine Deaktivierung des OEM-Reifendruckkontrollsystems führt zu einer
Nicht-Vorschriftsmäßigkeit des gesamten Fahrzeugs.
Seite 6 von 8
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-K-1-ID-19 546 2014-02-22
TECHNISCHER BERICHT
NR.: 2014-TB-PSA-136-13090
LEICHTMETALL-
FAHRZEUGTEIL SONDERRAD, GEGOSSEN, Typ OXIGIN18 7517 GRÖSSE 7,5Jx17H2
EINTEILIG
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014

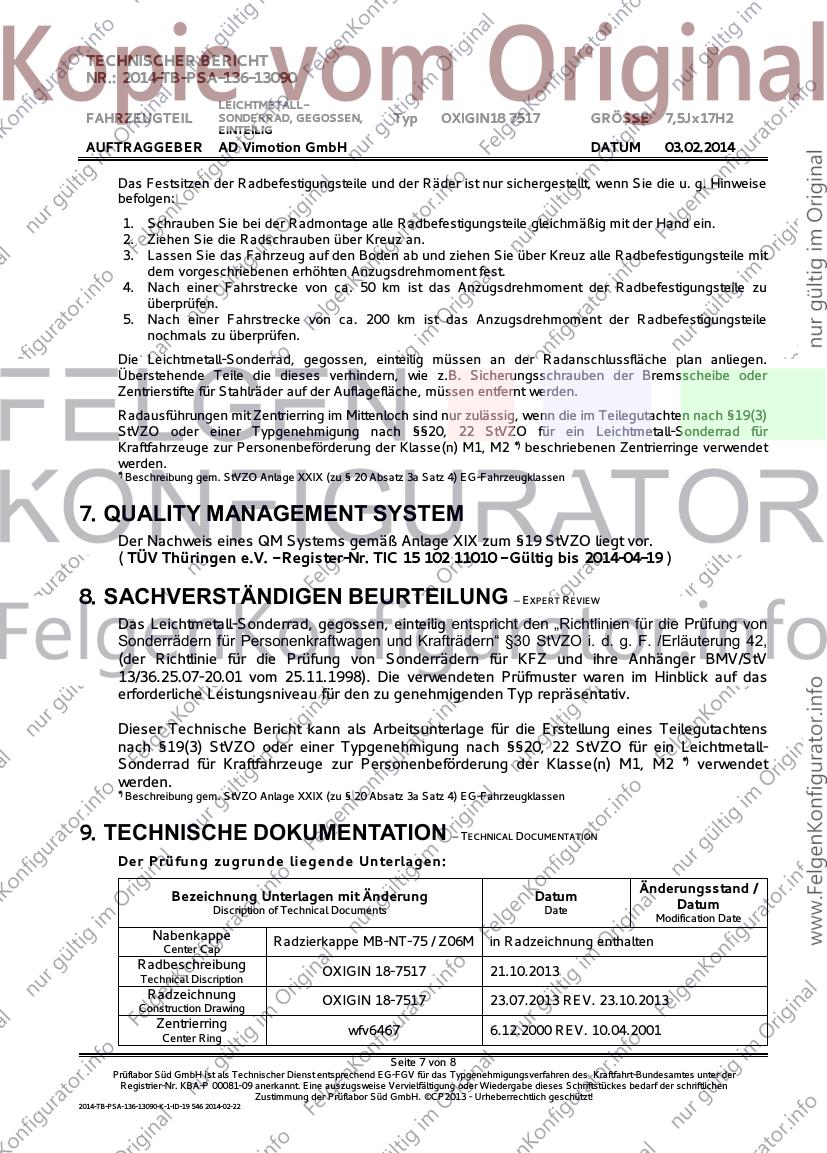

Das Festsitzen der Radbefestigungsteile und der Räder ist nur sichergestellt, wenn Sie die u. g. Hinweise
befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle Radbefestigungsteile mit
dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile zu
überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
Die Leichtmetall-Sonderrad, gegossen, einteilig müssen an der Radanschlussfläche plan anliegen.
Überstehende Teile die dieses verhindern, wie z.B. Sicherungsschrauben der Bremsscheibe oder
Zentrierstifte für Stahlräder auf der Auflagefläche, müssen entfernt werden.
Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Teilegutachten nach §19(3)
StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 *) beschriebenen Zentrierringe verwendet
werden.
*)
Beschreibung gem. StVZO Anlage XXIX (zu § 20 Absatz 3a Satz 4) EG-Fahrzeugklassen
7. QUALITY MANAGEMENT SYSTEM
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
( TÜV Thüringen e.V. - Register-Nr. TIC 15 102 11010 - Gültig bis 2014-04-19 )
8. SACHVERSTÄNDIGEN BEURTEILUNG – EXPERT REVIEW
Das Leichtmetall-Sonderrad, gegossen, einteilig entspricht den „Richtlinien für die Prüfung von
Sonderrädern für Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42,
(der Richtlinie für die Prüfung von Sonderrädern für KFZ und ihre Anhänger BMV/StV
13/36.25.07-20.01 vom 25.11.1998). Die verwendeten Prüfmuster waren im Hinblick auf das
erforderliche Leistungsniveau für den zu genehmigenden Typ repräsentativ.
Dieser Technische Bericht kann als Arbeitsunterlage für die Erstellung eines Teilegutachtens
nach §19(3) StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-
Sonderrad für Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 *) verwendet
werden.
*)
Beschreibung gem. StVZO Anlage XXIX (zu § 20 Absatz 3a Satz 4) EG-Fahrzeugklassen
9. TECHNISCHE DOKUMENTATION – TECHNICAL DOCUMENTATION
Der Prüfung zugrunde liegende Unterlagen:
Änderungsstand /
Bezeichnung Unterlagen mit Änderung Datum
Discription of Technical Documents Date Datum
Modification Date
Nabenkappe Radzierkappe MB-NT-75 / Z06M in Radzeichnung enthalten
Center Cap
Radbeschreibung OXIGIN 18-7517 21.10.2013
Technical Discription
Radzeichnung OXIGIN 18-7517 23.07.2013 REV. 23.10.2013
Construction Drawing
Zentrierring wfv6467 6.12.2000 REV. 10.04.2001
Center Ring
Seite 7 von 8
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-K-1-ID-19 546 2014-02-22
TECHNISCHER BERICHT
NR.: 2014-TB-PSA-136-13090
LEICHTMETALL-
FAHRZEUGTEIL SONDERRAD, GEGOSSEN, Typ OXIGIN18 7517 GRÖSSE 7,5Jx17H2
EINTEILIG
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014
10. UNTERLAGEN UND ANLAGEN - DOCUMENTS AND APPENDICES
10.1. Allgemeine Hinweise - Remarks and Appendices
- Anlage:
10.1.1. KENNZEICHEN - -4- Seite(n)
11. ANMERKUNGEN - NOTES
Dieser Technische Bericht umfasst die Seiten 1 bis 8. Dieser Technische Bericht darf nur vom
Auftraggeber und nur in vollem Wortlaut und Umfang vervielfältigt und weitergegeben werden.
Eine auszugsweise Vervielfältigung und Veröffentlichung des Technischen Berichtes ist nur nach
schriftlicher Genehmigung des Prüflaboratoriums zulässig.
The Test Report comprises pages 1 to 8.The Test Report shall be reproduced and published in full incl. Annexes only and by the
client only. It shall be reproduced partially with the written permission of the Test Laboratory only.
Bad Bramstedt, 03.02.2014
Prüflabor Süd GMBH
Akkreditiert von der Benennungsstelle
des Kraf tf ahrt -Bundesamtes, Bundesrepublik Deutschland
Accredited by accreditation authority of Kraftfahrt-Bundesamt,
Federal Republic of Germany
KBA-P 00081-09
Der Sachverständige
Chr. P f e i l
DIN EN ISO/IEC 17025 : 2005
Digital unterschrieben von Christoph Pfeil
DN: cn=Christoph Pfeil, o=Prüflabor Süd
Automotive GmbH, ou=Homologation,
email=cp@rimtest.de, c=DE
Datum: 2014.02.23 08:40:22 +01'00'
Seite 8 von 8
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-K-1-ID-19 546 2014-02-22
TECHNISCHER BERICHT: 2014-TB-PSA-136-13090
ÜBER DIE DAUERFESTIGKEIT VON LEICHTMETALL-SONDERRAD,
GEGOSSEN, EINTEILIG
ANLAGE KENNZEICHEN Typ OXIGIN 18 7517 GRÖSSE 7,5Jx17H2
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014

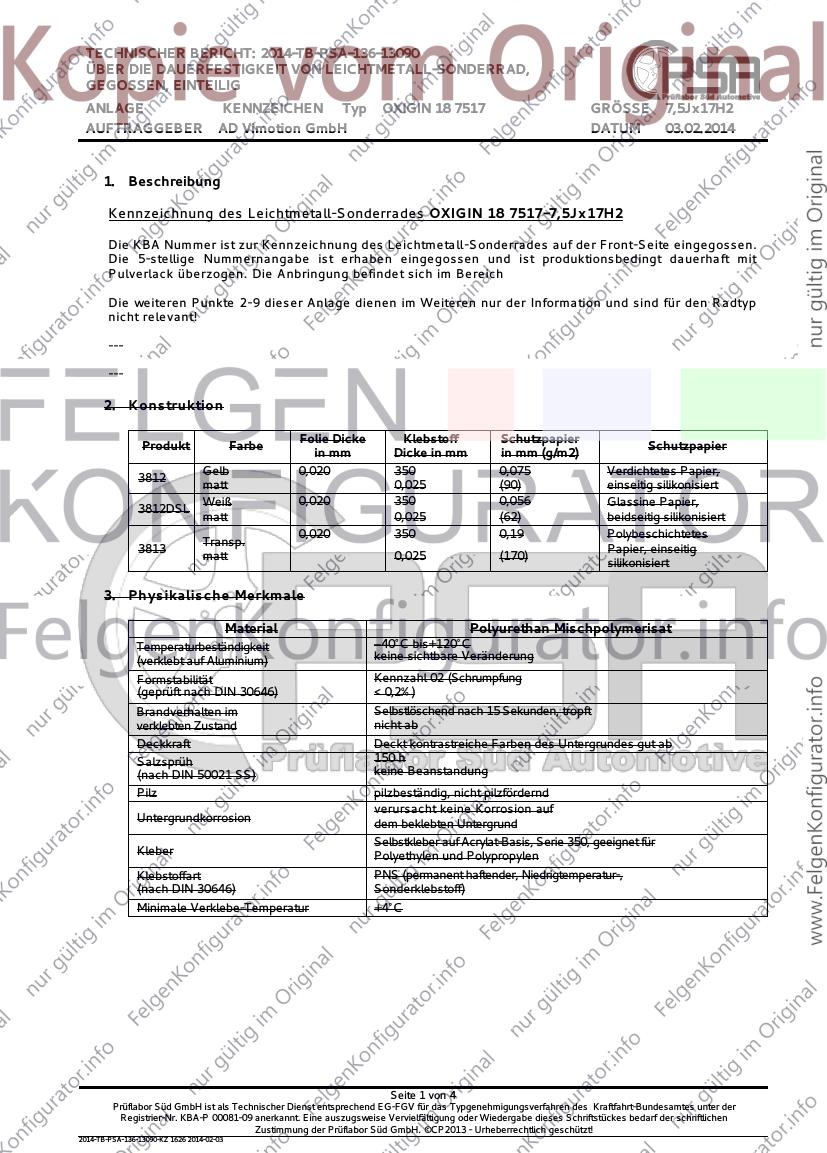

1. Beschreibung
Kennzeichnung des Leichtmetall-Sonderrades OXIGIN 18 7517-7,5Jx17H2
Die KBA Nummer ist zur Kennzeichnung des Leichtmetall -Sonderrades auf der Front-Seite eingegossen.
Die 5-stellige Nummernangabe ist erhaben eingegossen und ist produktionsbedingt dauerhaft mit
Pulverlack überzogen. Die Anbringung befindet sich im Bereich
Die weiteren Punkte 2-9 dieser Anlage dienen im Weiteren nur der Information und sind für den Radtyp
nicht relevant!
---
---
2. Konstruktion
Folie Dicke Klebstoff Schutzpapier
Produkt Farbe Schutzpapier
in mm Dicke in mm in mm (g/m2)
Gelb 0,020 350 0,075 Verdichtetes Papier,
3812
matt 0,025 (90) einseitig silikonisiert
Weiß 0,020 350 0,056 Glassine Papier,
3812DSL
matt 0,025 (62) beidseitig silikonisiert
0,020 350 0,19 Polybeschichtetes
Transp.
3813 Papier, einseitig
matt 0,025 (170)
silikonisiert
3. Physikalische Merkmale
Material Polyurethan Mischpolymerisat
Temperaturbeständigkeit –40°C bis+120°C
(verklebt auf Aluminium) keine sichtbare Veränderung
Formstabilität Kennzahl 02 (Schrumpfung
(geprüft nach DIN 30646) < 0,2%)
Brandverhalten im Selbstlöschend nach 15 Sekunden, tropft
verklebten Zustand nicht ab
Deckkraft Deckt kontrastreiche Farben des Untergrundes gut ab
Salzsprüh 150 h
(nach DIN 50021 SS) keine Beanstandung
Pilz pilzbeständig, nicht pilzfördernd
verursacht keine Korrosion auf
Untergrundkorrosion dem beklebten Untergrund
Selbstkleber auf Acrylat-Basis, Serie 350, geeignet für
Kleber Polyethylen und Polypropylen
Klebstoffart PNS (permanent haftender, Niedrigtemperatur-,
(nach DIN 30646) Sonderklebstoff)
Minimale Verklebe-Temperatur +4°C
Seite 1 von 4
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-KZ 1626 2014-02-03
TECHNISCHER BERICHT: 2014-TB-PSA-136-13090
ÜBER DIE DAUERFESTIGKEIT VON LEICHTMETALL-SONDERRAD,
GEGOSSEN, EINTEILIG
ANLAGE KENNZEICHEN Typ OXIGIN 18 7517 GRÖSSE 7,5Jx17H2
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014
4. Funktionstüchtigkeit / Haltbarkeit
Haltbarkeit: Im Außeneinsatz: min. 5 Jahre / Im Inneneinsatz: nahezu unbegrenzt Lagerfähigkeit: 2
Jahre Empfohlene Lagerkondition: 23°C / 50% relative Luftfeuchtigkeit. Eine Aufbewahrung der
Folien-/ Schilderrollen in Polybeuteln ist zu empfehlen.
5. Verarbeitung
Bedruckung: Siebdruck
Bedruckung Hinweis: Der Basisdruck ist auch auf die Chemikalienbeständigkeit
resistent!
Die spezielle Oberflächenbeschichtung der Thermoscriptfolien eignet sich
sehr gut für die Nachbeschriftung im Thermotransferdruck-verfahren. Das
optische Erscheinungsbild und die Belastbarkeit der Nachbeschriftung sind
Thermotransferdruck abhängig von dem verwendeten Farbband. Um ein optimales Druckbild zu
erzielen, müssen gegebenenfalls die Druckgeschwindigkeit und die
Übertragungstemperatur der Heizleiste variiert werden.
Scharfe Messer sowie minimale Bahnspannung und der Einsatz des
Stanzung beidseitig silikonisierten Schutzpapiers sind zu empfehlen, um
Auswirkungen eines möglichen Klebstoffaustrittes zu vermeiden.
Vorbehandlung von Siehe Verarbeitungsinformation des Herstellers
Untergründen /
Verklebung
6. Beanspruchung gegen Klimabeanspruchung
Gem. SFW 0,2 S DIN 50018 - Beanspruchung 2 Zyklen: keine Veränderung
Folie verklebt auf rostfreiem Stahl, geprüft bei 72 h Lagerung in Normalklima 23/50, DIN 50014.
7. Beständigkeit gegen Chemikalien und Lösungsmittel
Die Folie ist beständig gegen die meisten mineralischen Öle und Fette, Kraftstoffe, aliphatische
Lösungsmittel, schwache Säuren, Salze und Alkalien, wie z.B.:
Belastungsmittel Belastungszeit Resultat
Heptan 4h Keine Beanstandung
Petroleum 4h Keine Beanstandung
Diesel 4h Keine Beanstandung
Motoröl SAE 15W40 4h Keine Beanstandung
Scheibenreiniger 4h Keine Beanstandung
IPA 4h Keine Beanstandung
Industriereiniger (Zitrone) 4h Keine Beanstandung
Pril 4h Keine Beanstandung
Säure (PH 4) 4h Keine Beanstandung
Lauge (PH 10) 4h Keine Beanstandung
Urin (menschlich/tierisch) 4h Keine Beanstandung
Folie verklebt auf rostfreiem Stahl, geprüft nach 72 h Lagerung in Normalklima 23/50, DIN 50014.
8. Spezifikation
Zugelassen für Innen- und Außenanwendungen.
Das Qualitätssicherungssystem des Herstellwerkes ist nach EN ISO 9001-2000 zertifiziert. *)
*) nicht zutreffend –gestrichen-
Seite 2 von 4
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-KZ 1626 2014-02-03
TECHNISCHER BERICHT: 2014-TB-PSA-136-13090
ÜBER DIE DAUERFESTIGKEIT VON LEICHTMETALL-SONDERRAD,
GEGOSSEN, EINTEILIG
ANLAGE KENNZEICHEN Typ OXIGIN 18 7517 GRÖSSE 7,5Jx17H2
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014
9. Typzeichen - Größe / Platzierung
Grafische Darstellung -MUSTER- Bilddarstellung -MUSTER-
Variante -1-
©C P2012
Variante -2-
©C P2012
Variante -3- NUR BEI EXTREMEN PLATZMANGEL ZUL ÄSSIG!
©C P2012
Di e Dar st ellung en dien en lediglich der nä her en An sch au ung . Ände run ge n in Ar t, Au ssehe n und Di me nsi on i st de n t at sä chlichen
Pla tzver hält nissen g esch uldet . Irr tu m u nd Änd eru ng en bleibe n vo rbe halt en .
Seite 3 von 4
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-KZ 1626 2014-02-03
TECHNISCHER BERICHT: 2014-TB-PSA-136-13090
ÜBER DIE DAUERFESTIGKEIT VON LEICHTMETALL-SONDERRAD,
GEGOSSEN, EINTEILIG
ANLAGE KENNZEICHEN Typ OXIGIN 18 7517 GRÖSSE 7,5Jx17H2
AUFTRAGGEBER AD Vimotion GmbH DATUM 03.02.2014
10. Bilddarstellung OXIGIN 18 7517 7,5Jx17H2
Vorderseite Rückseite
Seite 4 von 4
Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter der
Registrier-Nr. KBA-P 00081-09 anerkannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der Prüflabor Süd GmbH. ©CP2013 - Urheberrechtlich geschützt!
2014-TB-PSA-136-13090-KZ 1626 2014-02-03
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_9
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 105
ET: 35
Radlast [kg] : 750725
Gewicht [kg]: 9,95
Bemessungsformel:
Prüfzeit: 06.10.2013 15:59:02 07.10.2013 09:14:28
Mbmax= 5,255 kNm
ULB50%= 2,628 kNm 1.800.000 LW
Auslenkung: 3,21 mm
Drehzahl: 1694 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_8
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 105
ET: 42
Radlast [kg] : 750725
Gewicht [kg]: 9,95
Bemessungsformel:
Prüfzeit: 09.10.2013 09:14:21 09.10.2013 11:31:02
Mbmax= 5,255 kNm
ULB75%= 3,941 kNm 200.000 LW
Auslenkung: 5,34 mm
Drehzahl: 1721 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_7-2
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 112
ET: 35
Radlast [kg] : 750725
Gewicht [kg]: 10,00
Bemessungsformel:
Prüfzeit: 08.10.2013 13:31:15 09.10.2013 06.24:14
Mbmax= 5,125 kNm
ULB50%= 2,576 kNm 1.800.000 LW
Auslenkung: 3,40 mm
Drehzahl: 1688 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_7
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 112
ET: 35
Radlast [kg] : 750725
Gewicht [kg]: 10,00
Bemessungsformel:
Prüfzeit: 08.10.2013 09:58:42 08.10.2013 12:03:44
Mbmax= 5,152 kNm
ULB75%= 3,864 kNm 200.000 LW
Auslenkung: 6,54 mm
Drehzahl: 1709 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Abrollprüfung“
Allgemeine Daten:
Wareneingangsnummer: ABR_13090_6
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 100
Reifengrösse lt. E.T.R.T.O: 255/70
Reifenluftdruck / bar: 4,5
ET: 35
Radlast kg : 750 725
Faktor Radlasterhöhung:
Bemessungsformel:
Fp= 1875 kg
Prüfgeschw.: 80 km/h
Abrollprüfung: 2000 km
Reifengröße: 255/70
Prüfzeit: 25 h
Gewicht: 9,85 kg
Prüfzeit: 13.10.2013 14.10.2013
Befund: OK NIO
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 3.01.2013 PK geprüft 5.01.2013 FK freigegeben 6.01.2013 RR
Prüfbericht
„Impact“
Allgemeine Daten:
Wareneingangsnummer: 13090_5
Kunde: AD - Vimotion
Radgröße: 7,5 x 17 5 x 120
ET: 45
Radlast kg : 750 725
verw. Reifengröße lt. ETRTO 215/35
Reifenluftdruck / bar: 2
Radgewicht / kg: 9,85
Faktor Radlasterhöhung:
Bemessungsformel:
D = 0,6 x FR + 180 kg
D = Fallgewicht [kg]
FR = zul statische Radlast [N]
D= 630 kg
I Schlag zwischen den Speichen (Ventil)
II Schlag a. Speiche (gegenüber d. Ventil)
III Rot - Weiß - Test
Prüfzeit: 05.10.2013
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Achtung: Risse die durch den Kontakt mit dem Fallgewicht entstanden sind, werden positiv
beurteilt.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 3.01.2013 PK geprüft 5.01.2013 FK freigegeben 6.01.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_4-2
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 100
ET: 35
Radlast [kg] : 750725
Gewicht [kg]: 10,00
Bemessungsformel:
Prüfzeit: 06.10.2013 11:09:18 07.10.2013 04:10:09
Mbmax= 5,125 kNm
ULB50%= 2,576 kNm 1.800.000 LW
Auslenkung: 3,39 mm
Drehzahl: 1691 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_4
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 100
ET: 35
Radlast [kg] : 750725
Gewicht [kg]: 10,00
Bemessungsformel:
Prüfzeit: 06.10.2013 08:25:21 06.10.2013 10:27:48
Mbmax= 5,125 kNm
ULB75%= 3,864 kNm 200.000 LW
Auslenkung: 6,58 mm
Drehzahl: 1717 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Abrollprüfung“
Allgemeine Daten:
Wareneingangsnummer: ABR_13090_3
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 120
Reifengrösse lt. E.T.R.T.O: 255/70
Reifenluftdruck / bar: 4,5
ET: 45
Radlast kg : 750 725
Faktor Radlasterhöhung:
Bemessungsformel:
Fp= 1875 kg
Prüfgeschw.: 80 km/h
Abrollprüfung: 2000 km
Reifengröße: 255/70
Prüfzeit: 25 h
Gewicht: 9,85 kg
Prüfzeit: 13.10.2013 14.10.2013
Befund: OK NIO
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 3.01.2013 PK geprüft 5.01.2013 FK freigegeben 6.01.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_1
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 120
ET: 45
Radlast [kg] : 750725
Gewicht [kg]: 9,85
Bemessungsformel:
Prüfzeit: 04.10.2013 08:15:22 04.10.2013 10:22:19
Mbmax= 5,299 kNm
ULB75%= 3,974 kNm 200.000 LW
Auslenkung: 6,61 mm
Drehzahl: 1711 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_1-2
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 120
ET: 45
Radlast [kg] : 750725
Gewicht [kg]: 9,85
Bemessungsformel:
Prüfzeit: 04.10.2013 10:39:00 05.10.2013 03:45:01
Mbmax= 5,299 kNm
ULB50%= 2,650 kNm 1.800.000 LW
Auslenkung: 3,42 mm
Drehzahl: 1682 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Impact“
Allgemeine Daten:
Wareneingangsnummer: 13090_2
Kunde: AD - Vimotion
Radgröße: 7,5 x 17 5 x 100
ET: 35
Radlast kg : 750 725
verw. Reifengröße lt. ETRTO 215/35
Reifenluftdruck / bar: 2
Radgewicht / kg: 9,85
Faktor Radlasterhöhung:
Bemessungsformel:
D = 0,6 x FR + 180 kg
D = Fallgewicht [kg]
FR = zul statische Radlast [N]
D= 630 kg
I Schlag zwischen den Speichen (Ventil)
II Schlag a. Speiche (gegenüber d. Ventil)
III Rot - Weiß - Test
Prüfzeit: 05.10.2013
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Achtung: Risse die durch den Kontakt mit dem Fallgewicht entstanden sind, werden positiv
beurteilt.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 3.01.2013 PK geprüft 5.01.2013 FK freigegeben 6.01.2013 RR
Prüfbericht
„Abrollprüfung“
Allgemeine Daten:
Wareneingangsnummer: ABR_13090_3
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 120
Reifengrösse lt. E.T.R.T.O: 255/70
Reifenluftdruck / bar: 4,5
ET: 45
Radlast kg : 750 725
Faktor Radlasterhöhung:
Bemessungsformel:
Fp= 1875 kg
Prüfgeschw.: 80 km/h
Abrollprüfung: 2000 km
Reifengröße: 255/70
Prüfzeit: 25 h
Gewicht: 9,85 kg
Prüfzeit: 13.10.2013 14.10.2013
Befund: OK NIO
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 3.01.2013 PK geprüft 5.01.2013 FK freigegeben 6.01.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_4
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 100
ET: 35
Radlast [kg] : 750725
Gewicht [kg]: 10,00
Bemessungsformel:
Prüfzeit: 06.10.2013 08:25:21 06.10.2013 10:27:48
Mbmax= 5,125 kNm
ULB75%= 3,864 kNm 200.000 LW
Auslenkung: 6,58 mm
Drehzahl: 1717 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_4-2
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 100
ET: 35
Radlast [kg] : 750725
Gewicht [kg]: 10,00
Bemessungsformel:
Prüfzeit: 06.10.2013 11:09:18 07.10.2013 04:10:09
Mbmax= 5,125 kNm
ULB50%= 2,576 kNm 1.800.000 LW
Auslenkung: 3,39 mm
Drehzahl: 1691 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Impact“
Allgemeine Daten:
Wareneingangsnummer: 13090_5
Kunde: AD - Vimotion
Radgröße: 7,5 x 17 5 x 120
ET: 45
Radlast kg : 750 725
verw. Reifengröße lt. ETRTO 215/35
Reifenluftdruck / bar: 2
Radgewicht / kg: 9,85
Faktor Radlasterhöhung:
Bemessungsformel:
D = 0,6 x FR + 180 kg
D = Fallgewicht [kg]
FR = zul statische Radlast [N]
D= 630 kg
I Schlag zwischen den Speichen (Ventil)
II Schlag a. Speiche (gegenüber d. Ventil)
III Rot - Weiß - Test
Prüfzeit: 05.10.2013
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Achtung: Risse die durch den Kontakt mit dem Fallgewicht entstanden sind, werden positiv
beurteilt.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 3.01.2013 PK geprüft 5.01.2013 FK freigegeben 6.01.2013 RR
Prüfbericht
„Abrollprüfung“
Allgemeine Daten:
Wareneingangsnummer: ABR_13090_6
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 100
Reifengrösse lt. E.T.R.T.O: 255/70
Reifenluftdruck / bar: 4,5
ET: 35
Radlast kg : 750 725
Faktor Radlasterhöhung:
Bemessungsformel:
Fp= 1875 kg
Prüfgeschw.: 80 km/h
Abrollprüfung: 2000 km
Reifengröße: 255/70
Prüfzeit: 25 h
Gewicht: 9,85 kg
Prüfzeit: 13.10.2013 14.10.2013
Befund: OK NIO
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 3.01.2013 PK geprüft 5.01.2013 FK freigegeben 6.01.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_7
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 112
ET: 35
Radlast [kg] : 750725
Gewicht [kg]: 10,00
Bemessungsformel:
Prüfzeit: 08.10.2013 09:58:42 08.10.2013 12:03:44
Mbmax= 5,152 kNm
ULB75%= 3,864 kNm 200.000 LW
Auslenkung: 6,54 mm
Drehzahl: 1709 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_7-2
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 112
ET: 35
Radlast [kg] : 750725
Gewicht [kg]: 10,00
Bemessungsformel:
Prüfzeit: 08.10.2013 13:31:15 09.10.2013 06.24:14
Mbmax= 5,125 kNm
ULB50%= 2,576 kNm 1.800.000 LW
Auslenkung: 3,40 mm
Drehzahl: 1688 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_8
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 105
ET: 42
Radlast [kg] : 750725
Gewicht [kg]: 9,95
Bemessungsformel:
Prüfzeit: 09.10.2013 09:14:21 09.10.2013 11:31:02
Mbmax= 5,255 kNm
ULB75%= 3,941 kNm 200.000 LW
Auslenkung: 5,34 mm
Drehzahl: 1721 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_9
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 105
ET: 35
Radlast [kg] : 750725
Gewicht [kg]: 9,95
Bemessungsformel:
Prüfzeit: 06.10.2013 15:59:02 07.10.2013 09:14:28
Mbmax= 5,255 kNm
ULB50%= 2,628 kNm 1.800.000 LW
Auslenkung: 3,21 mm
Drehzahl: 1694 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Impact“
Allgemeine Daten:
Wareneingangsnummer: 13090_2
Kunde: AD - Vimotion
Radgröße: 7,5 x 17 5 x 100
ET: 35
Radlast kg : 750 725
verw. Reifengröße lt. ETRTO 215/35
Reifenluftdruck / bar: 2
Radgewicht / kg: 9,85
Faktor Radlasterhöhung:
Bemessungsformel:
D = 0,6 x FR + 180 kg
D = Fallgewicht [kg]
FR = zul statische Radlast [N]
D= 630 kg
I Schlag zwischen den Speichen (Ventil)
II Schlag a. Speiche (gegenüber d. Ventil)
III Rot - Weiß - Test
Prüfzeit: 05.10.2013
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Achtung: Risse die durch den Kontakt mit dem Fallgewicht entstanden sind, werden positiv
beurteilt.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 3.01.2013 PK geprüft 5.01.2013 FK freigegeben 6.01.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_1-2
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 120
ET: 45
Radlast [kg] : 750725
Gewicht [kg]: 9,85
Bemessungsformel:
Prüfzeit: 04.10.2013 10:39:00 05.10.2013 03:45:01
Mbmax= 5,299 kNm
ULB50%= 2,650 kNm 1.800.000 LW
Auslenkung: 3,42 mm
Drehzahl: 1682 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Prüfbericht
„Umlaufbiegeprüfung“
Allgemeine Daten:
Wareneingangsnummer: 13090_1
Kunde: AD-Vimotion
Radgröße: 7,5 x 17 5 x 120
ET: 45
Radlast [kg] : 750725
Gewicht [kg]: 9,85
Bemessungsformel:
Prüfzeit: 04.10.2013 08:15:22 04.10.2013 10:22:19
Mbmax= 5,299 kNm
ULB75%= 3,974 kNm 200.000 LW
Auslenkung: 6,61 mm
Drehzahl: 1711 U/min
Befund: OK NI
Bemerkungen: Das Rad hat die Prüfung bestanden!
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
erstellt 03.09.2013 MK geprüft 04.09.2013 FK freigegeben 05.09.2013 RR
Unterlagen Nr. Feld Datum Geaendert Geneh- Beschreibung der Aenderung und
Section migt Aenderungsterminschluessel
Kennzeichnung: Schnitt A-A References No. Date Changed Appr. Revision record and change date code
Vorderseite:
6mm hoch; 1.0 erhaben eingegossen
Code: 3639 01 1
2
Blatt 1&2 22.10.2013 T.Strzodka T.S
Blatt 1 23.10.2013 D.Weixler T.S
Radtypenbezeichnung an KBA Unterlag. angepasst
A ABE-Nr.: KBA 49676
Ausf.:H3(wahlweise H3HD) Schnitt B-B
R3
Kennzeichnung: Kontrollstempel: ,1
LK 5/112 ML:66,6 R5
R3
A ,2
R4
4mm hoch; 1.0 erhaben eingegossen (od. angepat) 6; 1.0 erhaben eingegossen
ET 35
R2
7
R9 R2
9,
R
,7
1 Design/Radtypenbezeichnung Oxigin18 7517 1 Giesserei
2 Firmenzeichen AD Vimotion 2 R2 R5
R9
,5
R2
,8
R5
,8
6,6
R9
7,5Jx17H2 Endkontrolle
R3
3 3
R9,8
,9
4 ET: 4 R3
R11
R3
R6,4
R4,5
R6,
R5
R6
R7
R4,5
5 Ausf:
R10
4
6 Lochkreis LK:
R6,
7 JAW R8
6
R1
8 .1 mm
0
R3
m ax
9 Herkunftsland Made in Germany
R15
10 Kontrollstempel 13
:
Lackierung nach TL 239 Ausf. B.
OXIGIN18 7517
AD VIMOTION
8
R380, 28,5
Grenzmuster werden in der Zweitagesproduktion vor dem Serieneinsatz festgelegt.
Radlast: F kg ; Abrollumfang: G mm B B B B
2
R4
Kurzzeittest Langzeittest 0
Biegemoment Mb ET35-0,5
(Nm) Mbmax = f * FR( dyn + e) * 75% Mbmax = f * FR( dyn + e) * 50%
Lastspielzahl N 200000 1800000
Abschaltung bei Schwingwegzunahme von +10% der Hebelauslenkung bei Testbeginn
< 9-0,2
+0,5
+1
von der Kennung darf kein Riss ausgehen.
T
ANY H2
M 17
,5Jx
GE R
Lastspielzahl: >1500000 LW A D E IN 7
ET:
M
R2
R3
Impact-Test: 11,6
Impact-Test nach ISO 7141 6,3
Fallgewicht: D = 0,6 x Fr/g + 180kg 12,75
+0,1 0/0
LK5/112
Werkstoff:
Al Si 11 Mg
Brinell-
Rm Rp0,2 A5
180 N/mm 80 mpa 7 - 13% 45 HB
mechanische Werte ermittelt an Zugprobe A, d=5mm, DIN 50125;
Zugversuch nach EN 10002 Teil 1; Probenentnahme wie gekennzeichnet;
KBA
Innere Fehlstellen:
49
67
Gesamtunwucht:
6
max. 30g mit Ventil
LK
AU
13
:
SF
:
JA
X
W
nicht
konvec
min.5,1
-1
>400 - Schrader Peugot 3,5
>1000 - Schrader Renault
>120 <400 - Siemens Renault
4,4
> 30 <120 - Alligator RS3M
4,1
+0,5
17,3 0
> 6 < 30
,9
11
Nicht bemasste Geometrien dem Datensatz entnehmen.
<6
R1
ISO
Winkel Oxigin18-7517 CATIA Part
2768-m
17,3
17,3
fertig roh
MB-NT-75 Z06M
ohne Toleranz
22,5 22,5 Ventilbohrung
A
44,5 22,5+1
14,7-1,5 190,5 11,2
Schnitt A-A
Schnitt A-A Schnitt A-A Schnitt A-A Schnitt A-A
Code: 3639 02
Code: 3639 03 Code: 3639 04 Code: 3639 05 Code: 3639 06
Ausf.:H3(wahlweise H3HD)
Ausf.:P(wahlweise PHD) Ausf.:K(wahlweise KHD) Ausf.:N(wahlweise NHD) Ausf.:J(wahlweise JHD)
LK 5/112
LK 5/115 LK 5/120 LK 5/105 LK 5/114,3
ET 45
ET 42 ET 45 ET 42 ET 48
Brock Alloy Wheels behaelt sich alle Rechte vor. Das gilt insbesondere fuer Erfindungsrechte, Know-how, Urheberrechte und
Namensrechte sowie fuer das Recht, diese als gewerbliche Schutzrechte anzumelden. Jede Verfuegungsbefugnis incl.
2 2 2
5 R4
2 R4 R4 R4 Kopier- und Weitergaberecht liegt bei uns.
R2 All rights remain with Brock Alloy Wheels This applies especially to rights of invention,
0 know-how, copyrights and rights to name as well as for the right to patent these as commercial protective
0 0 0 ET48-0,5 rights. All rights of disposition, particularly for copying or distributing, reserved.
ET45-0,5 0
ET42-0,5 ET45-0,5
A ET42-0,5
Tabelle HD The English translation is believed to be accurate. In case of discrepancies the German version shall govern.
Typ-Pruef-Dok. und Typ-Pruef-Nr. CAD-System und Verwaltungssystem-Schluessel
Type-appr.-doc. and
9-0,2 Ausf.: ET HD Nicht HD type approval number CAD system and administration code
+0,5
+1
9-0,2 9-0,2 3D - Catia V5 R20 SP7
+0,5
....
+0,5
+1
9-0,2
+0,5
2D - Mechanical 2013
+1
+1
9-0,2
+0,5
H3 HD 35 X
+1
Werkstoff/ Material Konst.-Verantwortg.
Design resp.
AlSi11Mg
H3 HD 45 X Name
,8
,8
Thomas Strzodka
R0
R0
,8 ,8 Werkstoffbehandlung/ Material treatment
R0 R0
11,6 R3 P HD 42 X Abt./Dept.
10,8 10,8 10,8 10,8
Halbzeug/ Semi-finished product Ent.-Nr. Entwicklung
6,3 14,4 Layout no.
12,75
6,3 12
6,3 6,3 14,75 6,3
14,4
K HD 45 X X
Oberflaechenschutz .......
1.0
Tel.
Ofl- 0 03 52 - 26785333
Surface protection
N HD 42 X
+0,1
0/0 0/0
+0,1
0/0
+0,1
+1
0/0 0/0
LK5/114,3
+1
Gewicht gewogen/actual EA-Nr. Gez./Drawn
LK5/115
LK5/120
LK5/105
LK5/112
Weight (g) errechnet Versuch Fertigung Eng.proj.no. M.Klamann
calculated prototype production am
J HD 48 X rough 18,5 kg XXX 23.07.2013
machined 13,1 kg
H3 35 X
R2
R2
R2
R2
Sicherh.-Dok. Benennung
Safety doc. Leichtmetallrad 7,5Jx17H2
X Oxigin18 7517
H3 45 X
R1
R1
R1
R1
R1
Title
R1,2
Light Alloy Wheel
,2
, 5
R7
,2
R1
R1
R1
R1,
P 42 X
R1
R2
,2
,2
3
Maszstab/ Scale Teil-Nr. Format
A0
Part-no.
OXIGIN18 7517 D.size
K 45 X 1:1 Blatt
Sheet
1
1:2 . . . . von 2
N 42 X of
A J 48 X EAN-CODE : 3639
Unterlagen Nr. Feld Datum Geaendert Geneh- Beschreibung der Aenderung und
No. Section Date Changed
migt Aenderungsterminschluessel
Kennzeichnung: References Appr. Revision record and change date code
Vorderseite:
6mm hoch; 1.0 erhaben eingegossen
A ABE-Nr.: KBA 49676
Schnitt A-A Schnitt A-A Schnitt A-A
Kennzeichnung: Kontrollstempel: Code: 3639 07 Code: 3639 08 Code: 3639 09
4mm hoch; 1.0 erhaben eingegossen (od. angepat) 6; 1.0 erhaben eingegossen
Ausf.:F1(wahlweise F1HD) Ausf.:J(wahlweise JHD) Ausf.:D(wahlweise DHD)
1 Design/Radtypenbezeichnung Oxigin18 7517 1 Giesserei LK 5/108 LK 5/114,3 LK 5/100
Firmenzeichen
2
3
AD Vimotion
7,5Jx17H2 3
2
Endkontrolle
ET 45 ET 38 ET 35
2
ET: R4 2
4 4 R4 2
5 Ausf: R4
6 Lochkreis LK: 0
ET45-0,5 0
7 JAW ET38-0,5 0
ET35-0,5
8
9 Herkunftsland Made in Germany
9-0,2
+0,5
10 Kontrollstempel 13
+1
9-0,2
+0,5
+1
9-0,2
+0,5
+1
:
Lackierung nach TL 239 Ausf. B.
,8
R0
14,4
10,8 10,8 10,8
14,5 14,5
Grenzmuster werden in der Zweitagesproduktion vor dem Serieneinsatz festgelegt. 6,3 6,3 6,3
+0,1
+0,1
0/0 0/0
+0,1
0/0
LK5/114,3
LK5/100
LK5/108
Radlast: F kg ; Abrollumfang: G mm
R2
R2
R2
Kurzzeittest Langzeittest
Biegemoment Mb
(Nm) Mbmax = f * FR( dyn + e) * 75% Mbmax = f * FR( dyn + e) * 50%
R4 1
R1
R1
R
R3
R3
Lastspielzahl N 200000 1800000
R1
R1
,2
,2
R1
R5
,2
Abschaltung bei Schwingwegzunahme von +10% der Hebelauslenkung bei Testbeginn
<
von der Kennung darf kein Riss ausgehen.
Lastspielzahl: >1500000 LW
Impact-Test:
Impact-Test nach ISO 7141
Fallgewicht: D = 0,6 x Fr/g + 180kg
Werkstoff:
Al Si 11 Mg
Brinell-
Rm Rp0,2 A5
180 N/mm 80 mpa 7 - 13% 45 HB
mechanische Werte ermittelt an Zugprobe A, d=5mm, DIN 50125;
Zugversuch nach EN 10002 Teil 1; Probenentnahme wie gekennzeichnet;
Innere Fehlstellen:
Gesamtunwucht:
max. 30g mit Ventil
>400 - Schrader Peugot
>1000 - Schrader Renault
>120 <400 - Siemens Renault
> 30 <120 - Alligator RS3M
> 6 < 30
Nicht bemasste Geometrien dem Datensatz entnehmen.
<6
ISO
Winkel Oxigin18-7517 CATIA Part
2768-m
fertig roh
MB-NT-75 Z06M
ohne Toleranz
Brock Alloy Wheels behaelt sich alle Rechte vor. Das gilt insbesondere fuer Erfindungsrechte, Know-how, Urheberrechte und
Namensrechte sowie fuer das Recht, diese als gewerbliche Schutzrechte anzumelden. Jede Verfuegungsbefugnis incl.
Kopier- und Weitergaberecht liegt bei uns.
All rights remain with Brock Alloy Wheels This applies especially to rights of invention,
know-how, copyrights and rights to name as well as for the right to patent these as commercial protective
rights. All rights of disposition, particularly for copying or distributing, reserved.
The English translation is believed to be accurate. In case of discrepancies the German version shall govern.
Typ-Pruef-Dok. und Typ-Pruef-Nr. CAD-System und Verwaltungssystem-Schluessel
Type-appr.-doc. and
type approval number CAD system and administration code
3D - Catia V5 R20 SP7
..... 2D - Mechanical 2013
Werkstoff/ Material Konst.-Verantwortg.
Design resp.
AlSi11Mg Name
Werkstoffbehandlung/ Material treatment Thomas Strzodka
Abt./Dept.
Halbzeug/ Semi-finished product Ent.-Nr. Entwicklung
X Layout no.
Tel.
Oberflaechenschutz .......
1.0
Ofl- 0 03 52 - 26785333
Surface protection
Tabelle HD Gewicht
Weight (g) errechnet
gewogen/actual
Versuch Fertigung
EA-Nr.
Eng.proj.no.
Gez./Drawn
M.Klamann
calculated prototype production am
Ausf.: ET HD Nicht HD rough 18,5 kg XXX 23.07.2013
machined 13,1 kg
F1 HD 45 X Sicherh.-Dok. Benennung
Safety doc. Leichtmetallrad 7,5Jx17H2
X Oxigin18 7517
J HD 38 X Title
Light Alloy Wheel
D HD 35 X Maszstab/ Scale Teil-Nr. Format
A0
F1 45 X
Part-no.
OXIGIN18 7517 D.size
1:1 Blatt
Sheet
2
1:2 . . . . von 2
J 38 X of
D 35 X EAN-CODE : 3639
