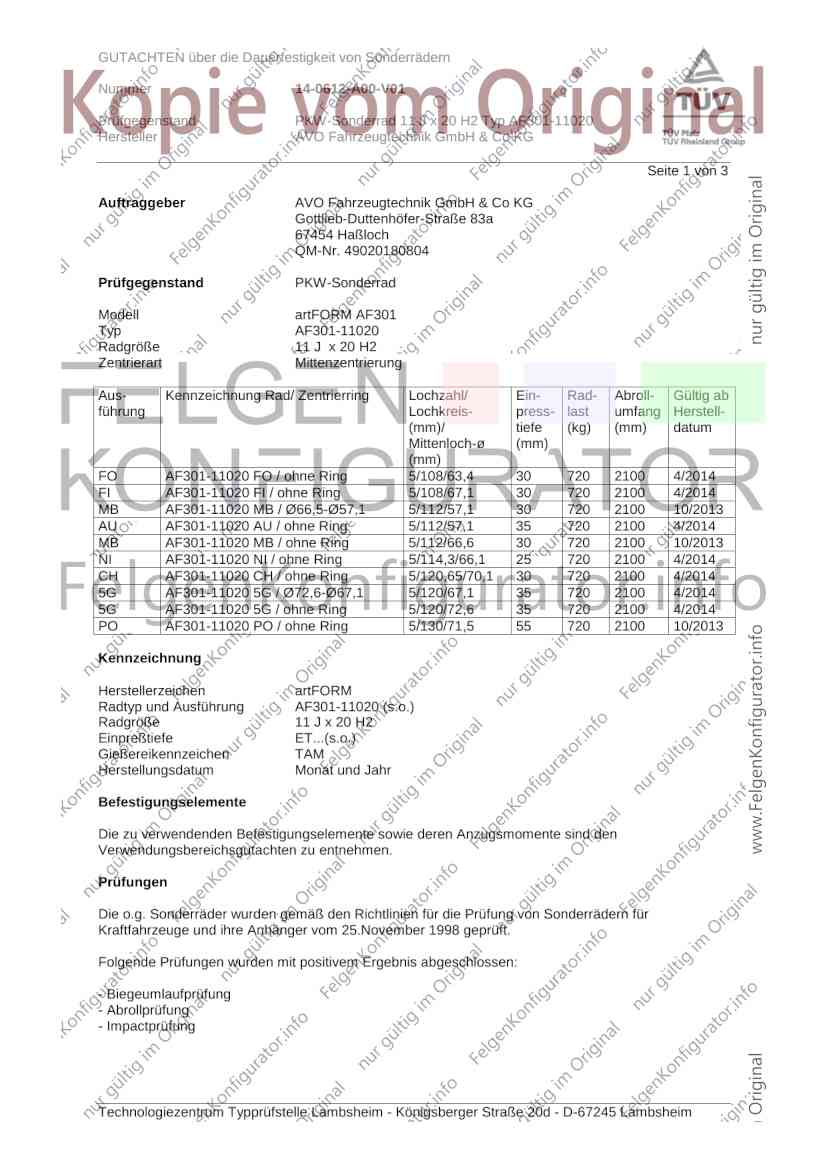

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 14-0612-A00-V01
Prüfgegenstand PKW-Sonderrad 11 J x 20 H2 Typ AF301-11020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell artFORM AF301
Typ AF301-11020
Radgröße 11 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
FO AF301-11020 FO / ohne Ring 5/108/63,4 30 720 2100 4/2014
FI AF301-11020 FI / ohne Ring 5/108/67,1 30 720 2100 4/2014
MB AF301-11020 MB / Ø66,5-Ø57,1 5/112/57,1 30 720 2100 10/2013
AU AF301-11020 AU / ohne Ring 5/112/57,1 35 720 2100 4/2014
MB AF301-11020 MB / ohne Ring 5/112/66,6 30 720 2100 10/2013
NI AF301-11020 NI / ohne Ring 5/114,3/66,1 25 720 2100 4/2014
CH AF301-11020 CH / ohne Ring 5/120,65/70,1 30 720 2100 4/2014
5G AF301-11020 5G / Ø72,6-Ø67,1 5/120/67,1 35 720 2100 4/2014
5G AF301-11020 5G / ohne Ring 5/120/72,6 35 720 2100 4/2014
PO AF301-11020 PO / ohne Ring 5/130/71,5 55 720 2100 10/2013
Kennzeichnung
Herstellerzeichen artFORM
Radtyp und Ausführung AF301-11020 (s.o.)
Radgröße 11 J x 20 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 14-0612-A00-V01
Prüfgegenstand PKW-Sonderrad 11 J x 20 H2 Typ AF301-11020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/108 30 720 2100
5/112 30 720 2100
5/112 35 720 2100
5/114,3 25 720 2100
5/120 35 720 2100
5/120,65 30 720 2100
5/130 55 720 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 275/35R20 30 720
5/112 275/35R20 30 720
5/114,3 275/35R20 45 720
5/120 275/35R20 35 720
5/130 275/35R20 55 720
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/130 305/50R20 55 720
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 14,255 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde bei TUV Rheinland Malaysia, Subang Jaya ab
Oktober 2013 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 14-0612-A00-V01
Prüfgegenstand PKW-Sonderrad 11 J x 20 H2 Typ AF301-11020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3

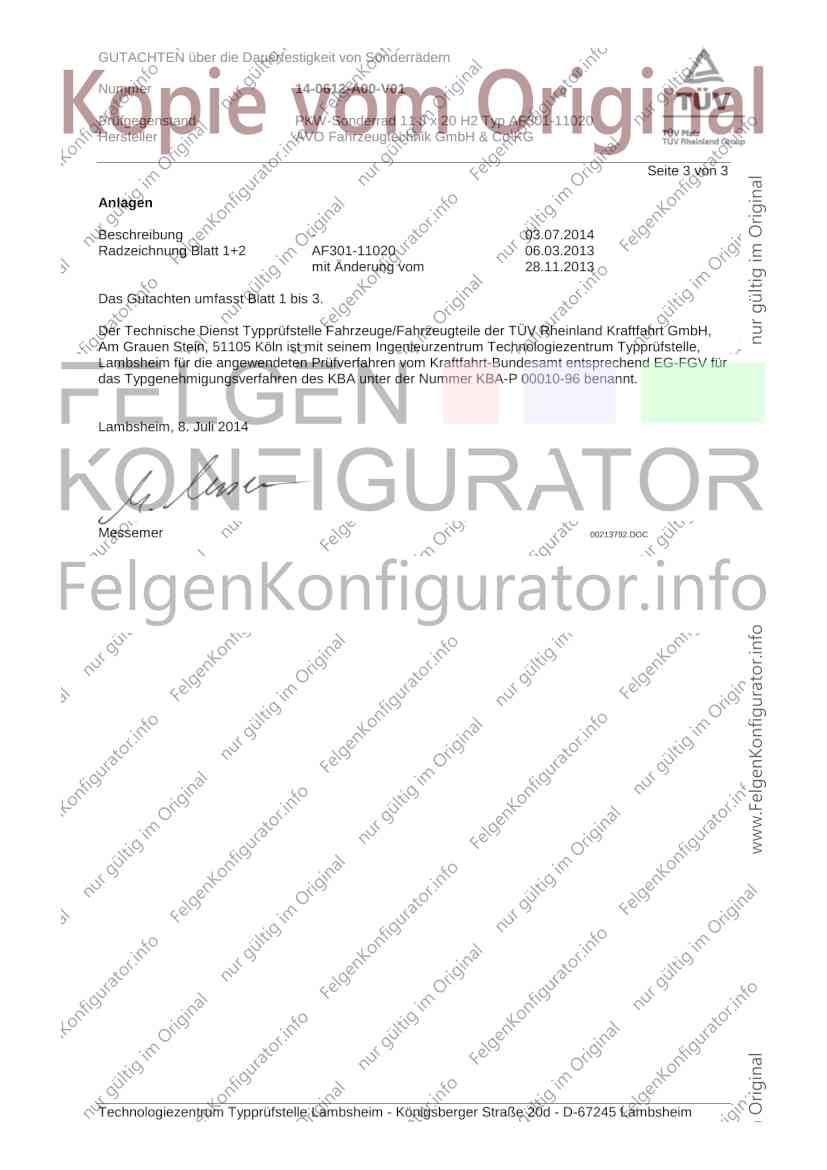

Anlagen
Beschreibung - 03.07.2014
Radzeichnung Blatt 1+2 AF301-11020 06.03.2013
mit Änderung vom 28.11.2013
Das Gutachten umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Juli 2014
Messemer 00213792.DOC
