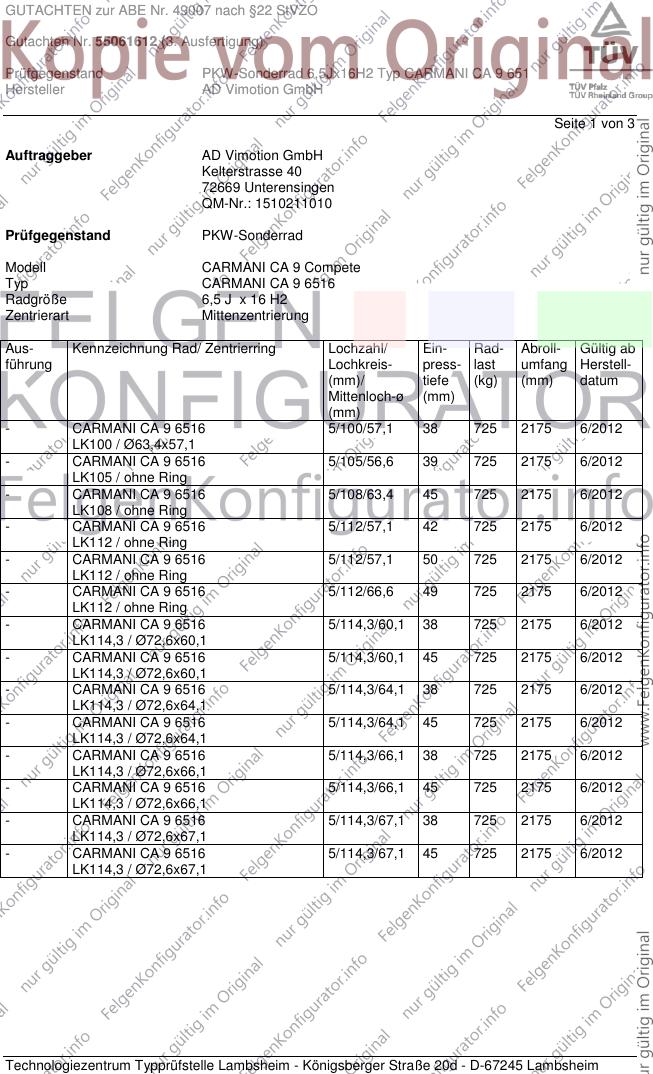

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Gutachten Nr. 55061612 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 1 von 3
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 9 Compete
Typ CARMANI CA 9 6516
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
- CARMANI CA 9 6516 5/100/57,1 38 725 2175 6/2012
LK100 / Ø63,4x57,1
- CARMANI CA 9 6516 5/105/56,6 39 725 2175 6/2012
LK105 / ohne Ring
- CARMANI CA 9 6516 5/108/63,4 45 725 2175 6/2012
LK108 / ohne Ring
- CARMANI CA 9 6516 5/112/57,1 42 725 2175 6/2012
LK112 / ohne Ring
- CARMANI CA 9 6516 5/112/57,1 50 725 2175 6/2012
LK112 / ohne Ring
- CARMANI CA 9 6516 5/112/66,6 49 725 2175 6/2012
LK112 / ohne Ring
- CARMANI CA 9 6516 5/114,3/60,1 38 725 2175 6/2012
LK114,3 / Ø72,6x60,1
- CARMANI CA 9 6516 5/114,3/60,1 45 725 2175 6/2012
LK114,3 / Ø72,6x60,1
- CARMANI CA 9 6516 5/114,3/64,1 38 725 2175 6/2012
LK114,3 / Ø72,6x64,1
- CARMANI CA 9 6516 5/114,3/64,1 45 725 2175 6/2012
LK114,3 / Ø72,6x64,1
- CARMANI CA 9 6516 5/114,3/66,1 38 725 2175 6/2012
LK114,3 / Ø72,6x66,1
- CARMANI CA 9 6516 5/114,3/66,1 45 725 2175 6/2012
LK114,3 / Ø72,6x66,1
- CARMANI CA 9 6516 5/114,3/67,1 38 725 2175 6/2012
LK114,3 / Ø72,6x67,1
- CARMANI CA 9 6516 5/114,3/67,1 45 725 2175 6/2012
LK114,3 / Ø72,6x67,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Gutachten Nr. 55061612 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 2 von 3
Kennzeichnung
KBA-Nummer 49007
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA 9 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpreßtiefe ET ..(s.o.)
Gießereikennzeichen NO.4946516
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 195/40R16 45 750
5/100 195/40R16 38 750
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 255/70R16 50 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,15 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Gutachten Nr. 55061612 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 3 von 3
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Bramstedt beim Prüflabor SÜD GmbH im Januar
2010 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Radzeichnung CARMANI CA 9 6516 Bl 28.06.2012
mit Änderung vom 01.07.2011
Beschreibung 25.06.2012
Sammelzeichnung ZSZM-02 25.11.2008
Befestigungsmittel
mit Änderung vom 12.02.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Verwendungen Anlagen 1 bis 14
Prüfbericht Prüflabor SÜD 2012-FG-PSA-0087 29.06.2012
GmbH
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. August 2014
Coen 00216251.DOC
