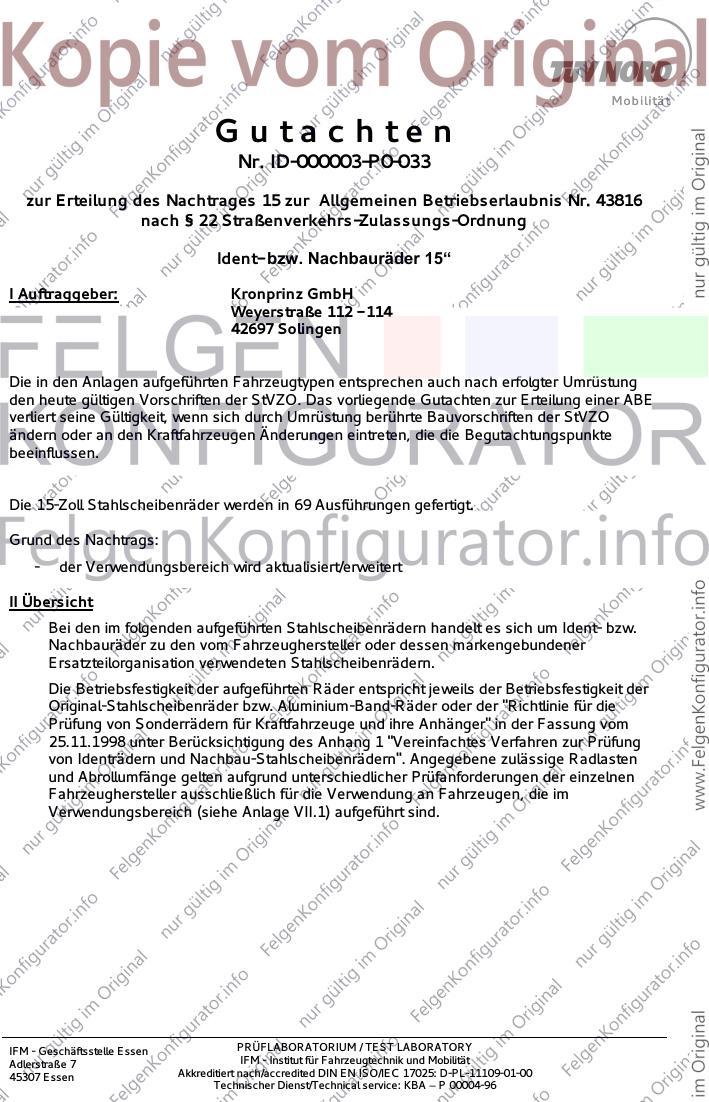

Mo b i l i t ä t
Gutachten
Nr. ID-000003-P0-033
zur Erteilung des Nachtrages 15 zur Allgemeinen Betriebserlaubnis Nr. 43816
nach § 22 Straßenverkehrs-Zulassungs-Ordnung
Ident- bzw. Nachbauräder 15“
I Auftraggeber: Kronprinz GmbH
Weyerstraße 112 - 114
42697 Solingen
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung
den heute gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung einer ABE
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO
ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte
beeinflussen.
Die 15-Zoll Stahlscheibenräder werden in 69 Ausführungen gefertigt.
Grund des Nachtrags:
- der Verwendungsbereich wird aktualisiert/erweitert
II Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- bzw.
Nachbauräder zu den vom Fahrzeughersteller oder dessen markengebundener
Ersatzteilorganisation verwendeten Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahlscheibenräder bzw. Aluminium-Band-Räder oder der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom
25.11.1998 unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung
von Identrädern und Nachbau-Stahlscheibenrädern". Angegebene zulässige Radlasten
und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen
Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im
Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
IFM - Geschäftsstelle Essen PRÜFLABORATORIUM / TEST LABORATORY
Adlerstraße 7 IFM - Institut für Fahrzeugtechnik und Mobilität
45307 Essen Akkreditiert nach/accredited DIN EN ISO/IEC 17025: D-PL-11109-01-00
Technischer Dienst/Technical service: KBA – P 00004-96

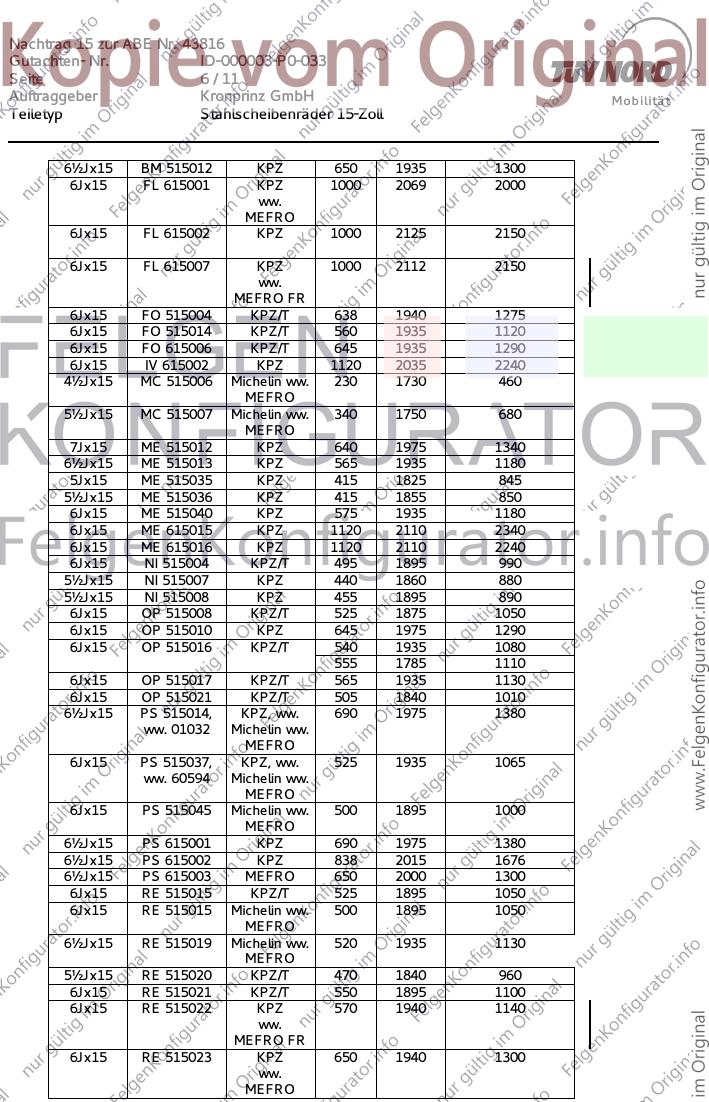

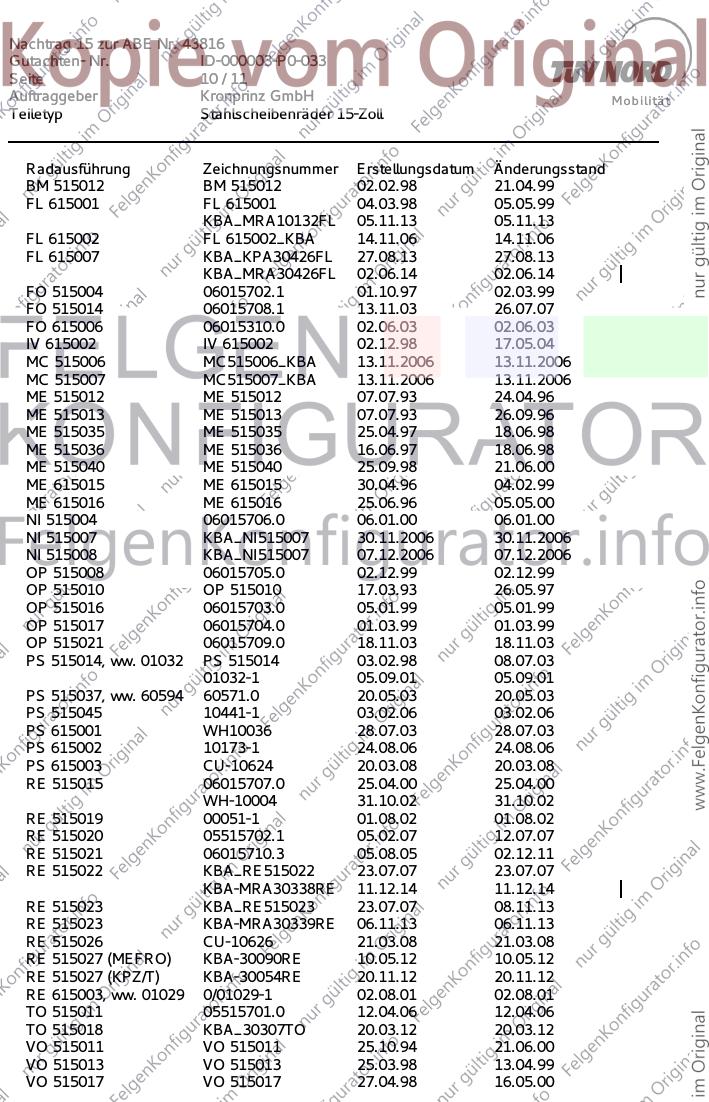

Nachtrag 15 zur ABE Nr. 43816
Gutachten- Nr. ID-000003-P0-033

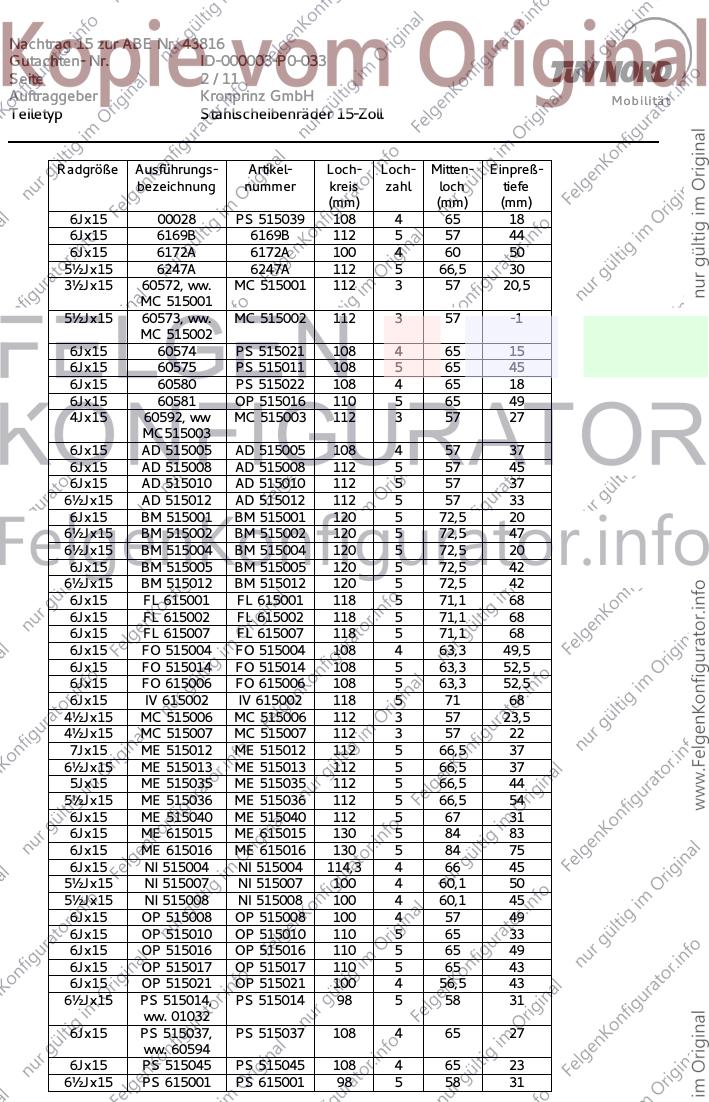

Seite 2 / 11
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 15-Zoll
Radgröße Ausführungs- Artikel- Loch- Loch- Mitten- Einpreß-
bezeichnung nummer kreis zahl loch tiefe
(mm) (mm) (mm)
6Jx15 00028 PS 515039 108 4 65 18
6Jx15 6169B 6169B 112 5 57 44
6Jx15 6172A 6172A 100 4 60 50
5½Jx15 6247A 6247A 112 5 66,5 30
3½Jx15 60572, ww. MC 515001 112 3 57 20,5
MC 515001
5½Jx15 60573, ww. MC 515002 112 3 57 -1
MC 515002
6Jx15 60574 PS 515021 108 4 65 15
6Jx15 60575 PS 515011 108 5 65 45
6Jx15 60580 PS 515022 108 4 65 18
6Jx15 60581 OP 515016 110 5 65 49
4Jx15 60592, ww MC 515003 112 3 57 27
MC515003
6Jx15 AD 515005 AD 515005 108 4 57 37
6Jx15 AD 515008 AD 515008 112 5 57 45
6Jx15 AD 515010 AD 515010 112 5 57 37
6½Jx15 AD 515012 AD 515012 112 5 57 33
6Jx15 BM 515001 BM 515001 120 5 72,5 20
6½Jx15 BM 515002 BM 515002 120 5 72,5 47
6½Jx15 BM 515004 BM 515004 120 5 72,5 20
6Jx15 BM 515005 BM 515005 120 5 72,5 42
6½Jx15 BM 515012 BM 515012 120 5 72,5 42
6Jx15 FL 615001 FL 615001 118 5 71,1 68
6Jx15 FL 615002 FL 615002 118 5 71,1 68
6Jx15 FL 615007 FL 615007 118 5 71,1 68
6Jx15 FO 515004 FO 515004 108 4 63,3 49,5
6Jx15 FO 515014 FO 515014 108 5 63,3 52,5
6Jx15 FO 615006 FO 615006 108 5 63,3 52,5
6Jx15 IV 615002 IV 615002 118 5 71 68
4½Jx15 MC 515006 MC 515006 112 3 57 23,5
4½Jx15 MC 515007 MC 515007 112 3 57 22
7Jx15 ME 515012 ME 515012 112 5 66,5 37
6½Jx15 ME 515013 ME 515013 112 5 66,5 37
5Jx15 ME 515035 ME 515035 112 5 66,5 44
5½Jx15 ME 515036 ME 515036 112 5 66,5 54
6Jx15 ME 515040 ME 515040 112 5 67 31
6Jx15 ME 615015 ME 615015 130 5 84 83
6Jx15 ME 615016 ME 615016 130 5 84 75
6Jx15 NI 515004 NI 515004 114,3 4 66 45
5½Jx15 NI 515007 NI 515007 100 4 60,1 50
5½Jx15 NI 515008 NI 515008 100 4 60,1 45
6Jx15 OP 515008 OP 515008 100 4 57 49
6Jx15 OP 515010 OP 515010 110 5 65 33
6Jx15 OP 515016 OP 515016 110 5 65 49
6Jx15 OP 515017 OP 515017 110 5 65 43
6Jx15 OP 515021 OP 515021 100 4 56,5 43
6½Jx15 PS 515014, PS 515014 98 5 58 31
ww. 01032
6Jx15 PS 515037, PS 515037 108 4 65 27
ww. 60594
6Jx15 PS 515045 PS 515045 108 4 65 23
6½Jx15 PS 615001 PS 615001 98 5 58 31
Nachtrag 15 zur ABE Nr. 43816
Gutachten- Nr. ID-000003-P0-033

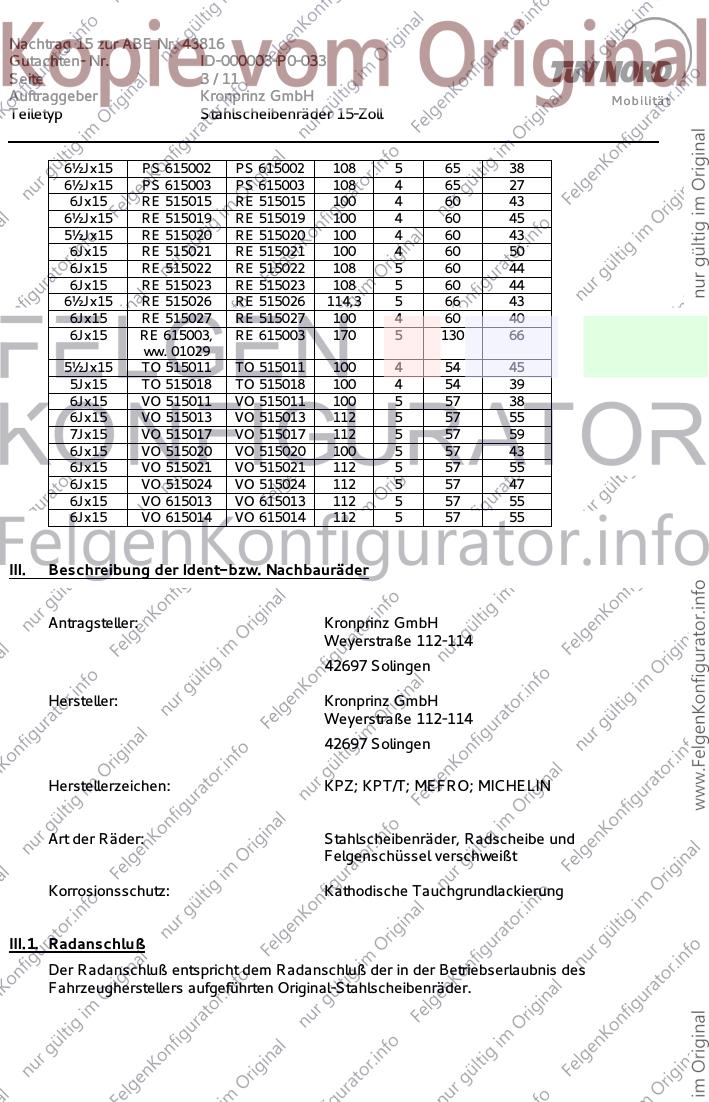

Seite 3 / 11
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 15-Zoll
6½Jx15 PS 615002 PS 615002 108 5 65 38
6½Jx15 PS 615003 PS 615003 108 4 65 27
6Jx15 RE 515015 RE 515015 100 4 60 43
6½Jx15 RE 515019 RE 515019 100 4 60 45
5½Jx15 RE 515020 RE 515020 100 4 60 43
6Jx15 RE 515021 RE 515021 100 4 60 50
6Jx15 RE 515022 RE 515022 108 5 60 44
6Jx15 RE 515023 RE 515023 108 5 60 44
6½Jx15 RE 515026 RE 515026 114,3 5 66 43
6Jx15 RE 515027 RE 515027 100 4 60 40
6Jx15 RE 615003, RE 615003 170 5 130 66
ww. 01029
5½Jx15 TO 515011 TO 515011 100 4 54 45
5Jx15 TO 515018 TO 515018 100 4 54 39
6Jx15 VO 515011 VO 515011 100 5 57 38
6Jx15 VO 515013 VO 515013 112 5 57 55
7Jx15 VO 515017 VO 515017 112 5 57 59
6Jx15 VO 515020 VO 515020 100 5 57 43
6Jx15 VO 515021 VO 515021 112 5 57 55
6Jx15 VO 515024 VO 515024 112 5 57 47
6Jx15 VO 615013 VO 615013 112 5 57 55
6Jx15 VO 615014 VO 615014 112 5 57 55
III. Beschreibung der Ident- bzw. Nachbauräder
Antragsteller: Kronprinz GmbH
Weyerstraße 112-114
42697 Solingen
Hersteller: Kronprinz GmbH
Weyerstraße 112-114
42697 Solingen
Herstellerzeichen: KPZ; KPT/T; MEFRO; MICHELIN
Art der Räder: Stahlscheibenräder, Radscheibe und
Felgenschüssel verschweißt
Korrosionsschutz: Kathodische Tauchgrundlackierung
III.1. Radanschluß
Der Radanschluß entspricht dem Radanschluß der in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenräder.
Nachtrag 15 zur ABE Nr. 43816
Gutachten- Nr. ID-000003-P0-033
Seite 4 / 11
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 15-Zoll

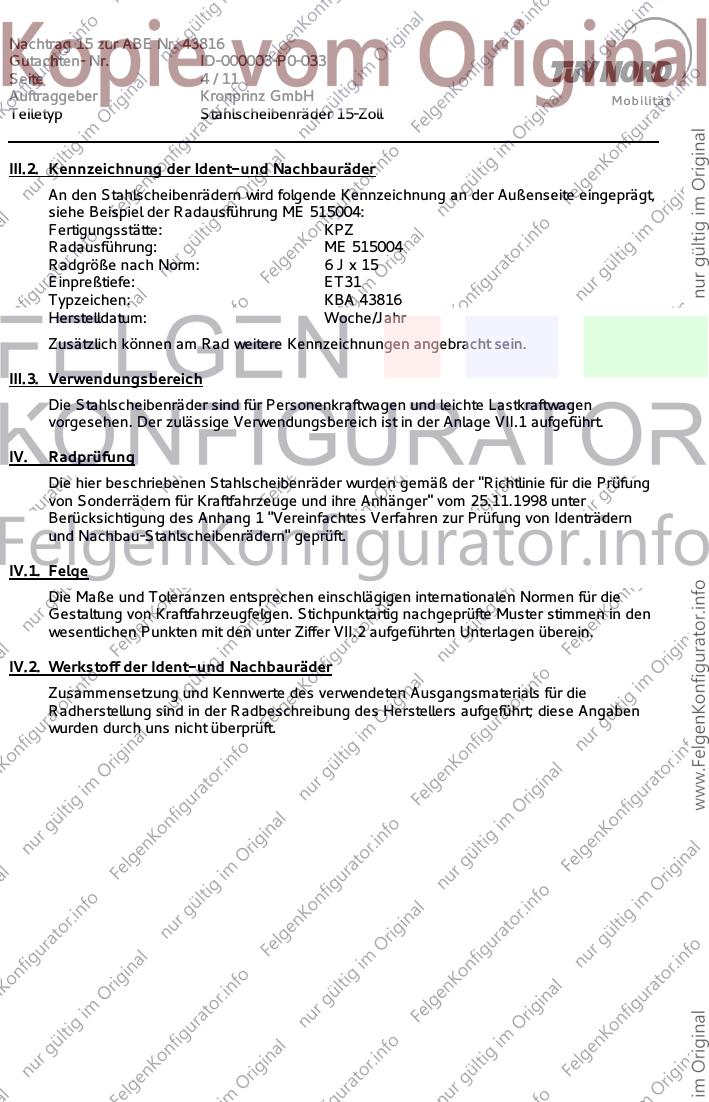

III.2. Kennzeichnung der Ident- und Nachbauräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außenseite eingeprägt,
siehe Beispiel der Radausführung ME 515004:
Fertigungsstätte: KPZ
Radausführung: ME 515004
Radgröße nach Norm: 6 J x 15
Einpreßtiefe: ET31
Typzeichen: KBA 43816
Herstelldatum: Woche/Jahr
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
III.3. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen
vorgesehen. Der zulässige Verwendungsbereich ist in der Anlage VII.1 aufgeführt.
IV. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 unter
Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern
und Nachbau-Stahlscheibenrädern" geprüft.
IV.1. Felge
Die Maße und Toleranzen entsprechen einschlägigen internationalen Normen für die
Gestaltung von Kraftfahrzeugfelgen. Stichpunktartig nachgeprüfte Muster stimmen in den
wesentlichen Punkten mit den unter Ziffer VII.2 aufgeführten Unterlagen überein.
IV.2. Werkstoff der Ident- und Nachbauräder
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die
Radherstellung sind in der Radbeschreibung des Herstellers aufgeführt; diese Angaben
wurden durch uns nicht überprüft.
Nachtrag 15 zur ABE Nr. 43816
Gutachten- Nr. ID-000003-P0-033
Seite 5 / 11
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 15-Zoll

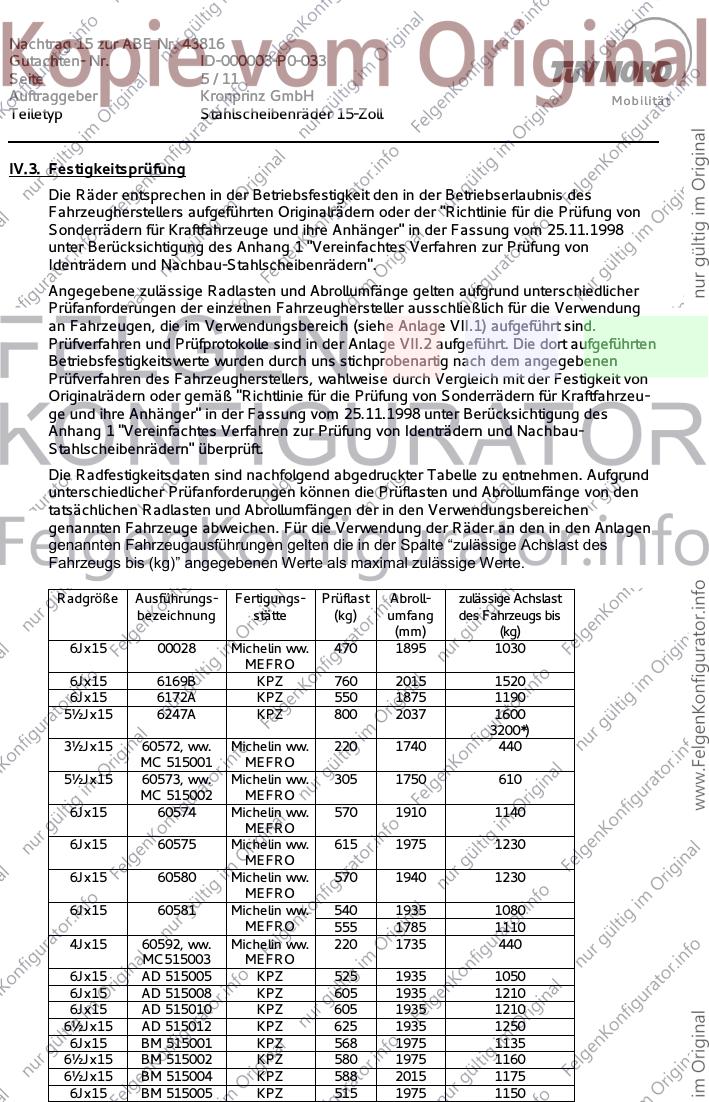

IV.3. Festigkeitsprüfung
Die Räder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Originalrädern oder der "Richtlinie für die Prüfung von
Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher
Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die Verwendung
an Fahrzeugen, die im Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
Prüfverfahren und Prüfprotokolle sind in der Anlage VII.2 aufgeführt. Die dort aufgeführten
Betriebsfestigkeitswerte wurden durch uns stichprobenartig nach dem angegebenen
Prüfverfahren des Fahrzeugherstellers, wahlweise durch Vergleich mit der Festigkeit von
Originalrädern oder gemäß "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeu-
ge und ihre Anhänger" in der Fassung vom 25.11.1998 unter Berücksichtigung des
Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern und Nachbau-
Stahlscheibenrädern" überprüft.
Die Radfestigkeitsdaten sind nachfolgend abgedruckter Tabelle zu entnehmen. Aufgrund
unterschiedlicher Prüfanforderungen können die Prüflasten und Abrollumfänge von den
tatsächlichen Radlasten und Abrollumfängen der in den Verwendungsbereichen
genannten Fahrzeuge abweichen. Für die Verwendung der Räder an den in den Anlagen
genannten Fahrzeugausführungen gelten die in der Spalte “zulässige Achslast des
Fahrzeugs bis (kg)” angegebenen Werte als maximal zulässige Werte.
Radgröße Ausführungs- Fertigungs- Prüflast Abroll- zulässige Achslast
bezeichnung stätte (kg) umfang des Fahrzeugs bis
(mm) (kg)
6Jx15 00028 Michelin ww. 470 1895 1030
MEFRO
6Jx15 6169B KPZ 760 2015 1520
6Jx15 6172A KPZ 550 1875 1190
5½Jx15 6247A KPZ 800 2037 1600
3200*)
3½Jx15 60572, ww. Michelin ww. 220 1740 440
MC 515001 MEFRO
5½Jx15 60573, ww. Michelin ww. 305 1750 610
MC 515002 MEFRO
6Jx15 60574 Michelin ww. 570 1910 1140
MEFRO
6Jx15 60575 Michelin ww. 615 1975 1230
MEFRO
6Jx15 60580 Michelin ww. 570 1940 1230
MEFRO
6Jx15 60581 Michelin ww. 540 1935 1080
MEFRO 555 1785 1110
4Jx15 60592, ww. Michelin ww. 220 1735 440
MC515003 MEFRO
6Jx15 AD 515005 KPZ 525 1935 1050
6Jx15 AD 515008 KPZ 605 1935 1210
6Jx15 AD 515010 KPZ 605 1935 1210
6½Jx15 AD 515012 KPZ 625 1935 1250
6Jx15 BM 515001 KPZ 568 1975 1135
6½Jx15 BM 515002 KPZ 580 1975 1160
6½Jx15 BM 515004 KPZ 588 2015 1175
6Jx15 BM 515005 KPZ 515 1975 1150
Nachtrag 15 zur ABE Nr. 43816
Gutachten- Nr. ID-000003-P0-033
Seite 6 / 11
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 15-Zoll
6½Jx15 BM 515012 KPZ 650 1935 1300
6Jx15 FL 615001 KPZ 1000 2069 2000
ww.
MEFRO
6Jx15 FL 615002 KPZ 1000 2125 2150
6Jx15 FL 615007 KPZ 1000 2112 2150
ww.
MEFRO FR
6Jx15 FO 515004 KPZ/T 638 1940 1275
6Jx15 FO 515014 KPZ/T 560 1935 1120
6Jx15 FO 615006 KPZ/T 645 1935 1290
6Jx15 IV 615002 KPZ 1120 2035 2240
4½Jx15 MC 515006 Michelin ww. 230 1730 460
MEFRO
5½Jx15 MC 515007 Michelin ww. 340 1750 680
MEFRO
7Jx15 ME 515012 KPZ 640 1975 1340
6½Jx15 ME 515013 KPZ 565 1935 1180
5Jx15 ME 515035 KPZ 415 1825 845
5½Jx15 ME 515036 KPZ 415 1855 850
6Jx15 ME 515040 KPZ 575 1935 1180
6Jx15 ME 615015 KPZ 1120 2110 2340
6Jx15 ME 615016 KPZ 1120 2110 2240
6Jx15 NI 515004 KPZ/T 495 1895 990
5½Jx15 NI 515007 KPZ 440 1860 880
5½Jx15 NI 515008 KPZ 455 1895 890
6Jx15 OP 515008 KPZ/T 525 1875 1050
6Jx15 OP 515010 KPZ 645 1975 1290
6Jx15 OP 515016 KPZ/T 540 1935 1080
555 1785 1110
6Jx15 OP 515017 KPZ/T 565 1935 1130
6Jx15 OP 515021 KPZ/T 505 1840 1010
6½Jx15 PS 515014, KPZ, ww. 690 1975 1380
ww. 01032 Michelin ww.
MEFRO
6Jx15 PS 515037, KPZ, ww. 525 1935 1065
ww. 60594 Michelin ww.
MEFRO
6Jx15 PS 515045 Michelin ww. 500 1895 1000
MEFRO
6½Jx15 PS 615001 KPZ 690 1975 1380
6½Jx15 PS 615002 KPZ 838 2015 1676
6½Jx15 PS 615003 MEFRO 650 2000 1300
6Jx15 RE 515015 KPZ/T 525 1895 1050
6Jx15 RE 515015 Michelin ww. 500 1895 1050
MEFRO
6½Jx15 RE 515019 Michelin ww. 520 1935 1130
MEFRO
5½Jx15 RE 515020 KPZ/T 470 1840 960
6Jx15 RE 515021 KPZ/T 550 1895 1100
6Jx15 RE 515022 KPZ 570 1940 1140
ww.
MEFRO FR
6Jx15 RE 515023 KPZ 650 1940 1300
ww.
MEFRO
Nachtrag 15 zur ABE Nr. 43816
Gutachten- Nr. ID-000003-P0-033
Seite 7 / 11
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 15-Zoll
6½Jx15 RE 515026 MEFRO 570 1975 1140
6Jx15 RE 515027 KPZ/T 450 1895 920
ww.
MEFRO
6Jx15 RE 615003, Michelin ww. 1030 2125 2060
ww. 01029 MEFRO
5½Jx15 TO 515011 KPZ/T 450 1840 900
5Jx15 TO 515018 KPZ 450 160 900
6Jx15 VO 515011 KPZ 550 1935 1130
6Jx15 VO 515013 KPZ 690 1935 1380
7Jx15 VO 515017 KPZ 690 1920 1380
6Jx15 VO 515020 Michelin ww. 475 1785 950
MEFRO
6Jx15 VO 515021 KPZ 690 1935 1405
6Jx15 VO 515024 KPZ 630 1935 1260
6Jx15 VO 615013 KPZ 900 1985 1800
6Jx15 VO 615014 KPZ 810 1985 1620
*) bei Doppelachser
V. Anbau- und Verwendungsprüfung
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der
Betriebserlaubnis des jeweiligen Fahrzeugherstellers freigegebenen Rädern entsprechen
und ausschließlich bereits in der Betriebserlaubnis des Fahrzeugs genehmigte Reifen
zugelassen werden, wurde auf eine Anbauuntersuchung verzichtet.

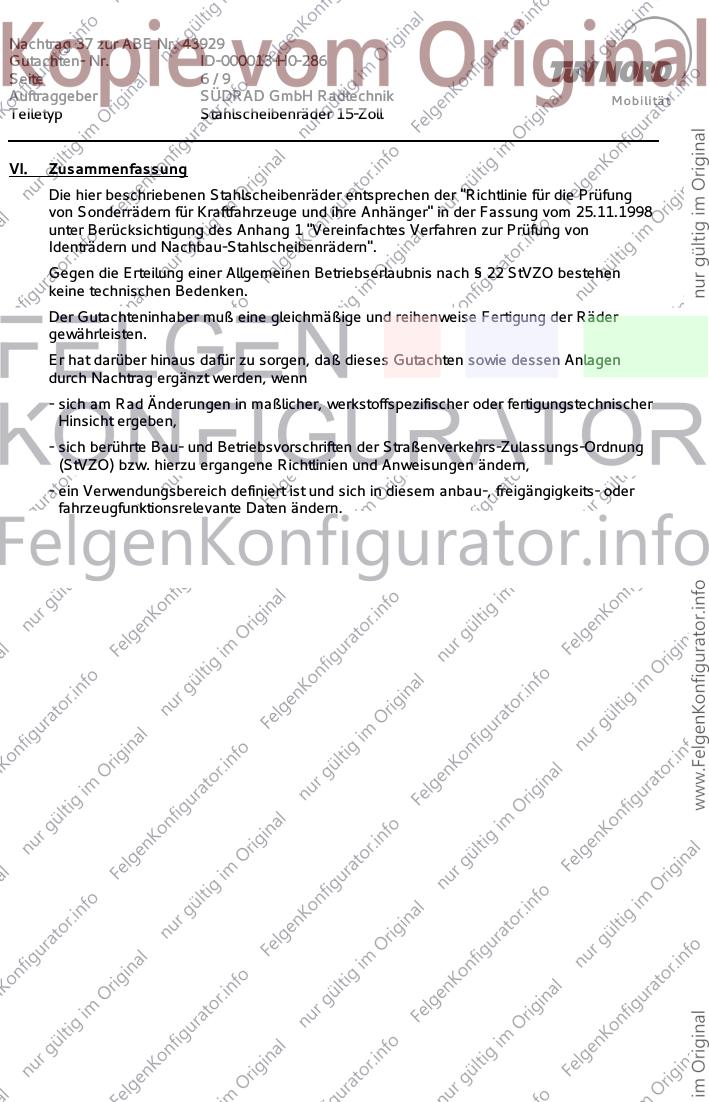

VI. Zusammenfassung
Die hier beschriebenen Stahlscheibenräder entsprechen der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach § 22 StVZO bestehen
keine technischen Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder
gewährleisten.
Er hat darüber hinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen
durch Nachtrag ergänzt werden, wenn
- sich am Rad Änderungen in maßlicher, werkstoffspezifischer oder fertigungstechnischer
Hinsicht ergeben,
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung
(StVZO) bzw. hierzu ergangene Richtlinien und Anweisungen ändern,
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Nachtrag 15 zur ABE Nr. 43816
Gutachten- Nr. ID-000003-P0-033
Seite 8 / 11
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 15-Zoll

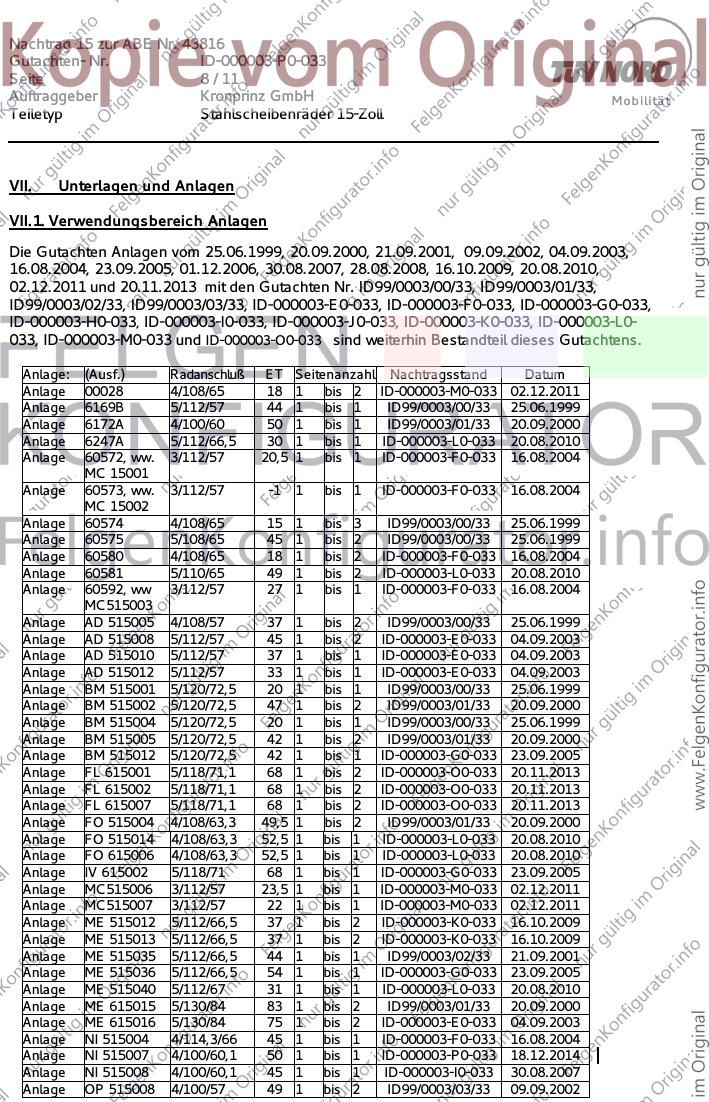

VII. Unterlagen und Anlagen
VII.1. Verwendungsbereich Anlagen
Die Gutachten Anlagen vom 25.06.1999, 20.09.2000, 21.09.2001, 09.09.2002, 04.09.2003,
16.08.2004, 23.09.2005, 01.12.2006, 30.08.2007, 28.08.2008, 16.10.2009, 20.08.2010,
02.12.2011 und 20.11.2013 mit den Gutachten Nr. ID99/0003/00/33, ID99/0003/01/33,
ID99/0003/02/33, ID99/0003/03/33, ID-000003-E0-033, ID-000003-F0-033, ID-000003-G0-033,
ID-000003-H0-033, ID-000003-I0-033, ID-000003-J0-033, ID-000003-K0-033, ID-000003-L0-
033, ID-000003-M0-033 und ID-000003-O0-033 sind weiterhin Bestandteil dieses Gutachtens.
Anlage: (Ausf.) Radanschluß ET Seitenanzahl Nachtragsstand Datum
Anlage 00028 4/108/65 18 1 bis 2 ID-000003-M0-033 02.12.2011
Anlage 6169B 5/112/57 44 1 bis 1 ID99/0003/00/33 25.06.1999
Anlage 6172A 4/100/60 50 1 bis 1 ID99/0003/01/33 20.09.2000
Anlage 6247A 5/112/66,5 30 1 bis 1 ID-000003-L0-033 20.08.2010
Anlage 60572, ww. 3/112/57 20,5 1 bis 1 ID-000003-F0-033 16.08.2004
MC 15001
Anlage 60573, ww. 3/112/57 -1 1 bis 1 ID-000003-F0-033 16.08.2004
MC 15002
Anlage 60574 4/108/65 15 1 bis 3 ID99/0003/00/33 25.06.1999
Anlage 60575 5/108/65 45 1 bis 2 ID99/0003/00/33 25.06.1999
Anlage 60580 4/108/65 18 1 bis 2 ID-000003-F0-033 16.08.2004
Anlage 60581 5/110/65 49 1 bis 2 ID-000003-L0-033 20.08.2010
Anlage 60592, ww 3/112/57 27 1 bis 1 ID-000003-F0-033 16.08.2004
MC515003
Anlage AD 515005 4/108/57 37 1 bis 2 ID99/0003/00/33 25.06.1999
Anlage AD 515008 5/112/57 45 1 bis 2 ID-000003-E0-033 04.09.2003
Anlage AD 515010 5/112/57 37 1 bis 1 ID-000003-E0-033 04.09.2003
Anlage AD 515012 5/112/57 33 1 bis 1 ID-000003-E0-033 04.09.2003
Anlage BM 515001 5/120/72,5 20 1 bis 1 ID99/0003/00/33 25.06.1999
Anlage BM 515002 5/120/72,5 47 1 bis 2 ID99/0003/01/33 20.09.2000
Anlage BM 515004 5/120/72,5 20 1 bis 1 ID99/0003/00/33 25.06.1999
Anlage BM 515005 5/120/72,5 42 1 bis 2 ID99/0003/01/33 20.09.2000
Anlage BM 515012 5/120/72,5 42 1 bis 1 ID-000003-G0-033 23.09.2005
Anlage FL 615001 5/118/71,1 68 1 bis 2 ID-000003-O0-033 20.11.2013
Anlage FL 615002 5/118/71,1 68 1 bis 2 ID-000003-O0-033 20.11.2013
Anlage FL 615007 5/118/71,1 68 1 bis 2 ID-000003-O0-033 20.11.2013
Anlage FO 515004 4/108/63,3 49,5 1 bis 2 ID99/0003/01/33 20.09.2000
Anlage FO 515014 4/108/63,3 52,5 1 bis 1 ID-000003-L0-033 20.08.2010
Anlage FO 615006 4/108/63,3 52,5 1 bis 1 ID-000003-L0-033 20.08.2010
Anlage IV 615002 5/118/71 68 1 bis 1 ID-000003-G0-033 23.09.2005
Anlage MC515006 3/112/57 23,5 1 bis 1 ID-000003-M0-033 02.12.2011
Anlage MC515007 3/112/57 22 1 bis 1 ID-000003-M0-033 02.12.2011
Anlage ME 515012 5/112/66,5 37 1 bis 2 ID-000003-K0-033 16.10.2009
Anlage ME 515013 5/112/66,5 37 1 bis 2 ID-000003-K0-033 16.10.2009
Anlage ME 515035 5/112/66,5 44 1 bis 1 ID99/0003/02/33 21.09.2001
Anlage ME 515036 5/112/66,5 54 1 bis 1 ID-000003-G0-033 23.09.2005
Anlage ME 515040 5/112/67 31 1 bis 1 ID-000003-L0-033 20.08.2010
Anlage ME 615015 5/130/84 83 1 bis 2 ID99/0003/01/33 20.09.2000
Anlage ME 615016 5/130/84 75 1 bis 2 ID-000003-E0-033 04.09.2003
Anlage NI 515004 4/114,3/66 45 1 bis 1 ID-000003-F0-033 16.08.2004
Anlage NI 515007 4/100/60,1 50 1 bis 1 ID-000003-P0-033 18.12.2014
Anlage NI 515008 4/100/60,1 45 1 bis 1 ID-000003-I0-033 30.08.2007
Anlage OP 515008 4/100/57 49 1 bis 2 ID99/0003/03/33 09.09.2002
Nachtrag 15 zur ABE Nr. 43816
Gutachten- Nr. ID-000003-P0-033
Seite 9 / 11
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 15-Zoll
Anlage OP 515010 5/110/65 33 1 bis 2 ID99/0003/02/33 21.09.2001
Anlage OP 515016 5/110/65 49 1 bis 2 ID-000003-L0-033 20.08.2010
Anlage OP 515017 5/110/65 43 1 bis 2 ID-000003-K0-033 16.10.2009
Anlage OP 515021 4/100/56,5 43 1 bis 1 ID-000003-K0-033 16.10.2009
Anlage PS 515014 5/98/58 31 1 bis 3 ID-000003-F0-033 16.08.2004
ww. 01032
Anlage PS 515037 4/108/65 27 1 bis 2 ID-000003-M0-033 02.12.2011
ww. 60594
Anlage PS 515045 4/108/65 23 1 bis 2 ID-000003-P0-033 18.12.2014
Anlage PS 615001 4/98/58 31 1 bis 1 ID-000003-J0-033 28.08.2008
Anlage PS 615002 5/108/65 38 1 bis 1 ID-000003-O0-033 20.11.2013
Anlage PS 615003 4/108/65 27 1 bis 1 ID-000003-P0-033 18.12.2014
Anlage RE 515015 4/100/60 43 1 bis 2 ID-000003-F0-033 16.08.2004
Anlage RE 515019 4/100/60 45 1 bis 1 ID-000003-F0-033 16.08.2004
Anlage RE 515020 4/100/60 43 1 bis 1 ID-000003-N0-033 27.11.2012
Anlage RE 515021 4/100/60 50 1 bis 2 ID-000003-P0-033 18.12.2014
Anlage RE 515022 5/108/60 44 1 bis 1 ID-000003-P0-033 18.12.2014
Anlage RE 515023 5/108/60 44 1 bis 1 ID-000003-P0-033 18.12.2014
Anlage RE 515026 5/114,3/66 43 1 bis 1 ID-000003-P0-033 18.12.2014
Anlage RE 515027 4/100/60 40 1 bis 1 ID-000003-P0-033 18.12.2014
Anlage RE 615003 5/170/130 66 1 bis 1 ID-000003-G0-033 23.09.2005
ww. 01029
Anlage TO 515011 4/100/54 45 1 bis 1 ID-000003-N0-033 27.11.2012
Anlage TO 515018 4/100/54 39 1 bis 1 ID-000003-P0-033 18.12.2014
Anlage VO 515011 5/100/57 38 1 bis 2 ID-000003-K0-033 16.10.2009
Anlage VO 515013 5/112/57 55 1 bis 2 ID99/0003/01/33 20.09.2000
Anlage VO 515017 5/112/57 59 1 bis 1 ID99/0003/01/33 20.09.2000
Anlage VO 515020 5/100/57 43 1 bis 1 ID-000003-N0-033 27.11.2012
Anlage VO 515021 5/112/57 55 1 bis 1 ID99/0003/01/33 20.09.2000
Anlage VO 515024 5/112/57 47 1 bis 3 ID-000003-O0-033 20.11.2013
Anlage VO 615013 5/112/57 55 1 bis 1 ID99/0003/03/33 09.09.2002
Anlage VO 615014 5/112/57 55 1 bis 1 ID99/0003/03/33 09.09.2002
VII.2. Zeichnungsanlagen
Radausführung Zeichnungsnummer Erstellungsdatum Änderungsstand
00028 WH-00028 10.01.01 10.01.01
6169B 6169B 27.01.92 30.09.94
6172A 6172A 28.09.89 22.07.96
6247A 624 7A 18.09.90 26.06.00
60572, ww. MC 515001 540-2761 31.03.99 17.04.01
60573, ww. MC 515002 540-2762 31.03.99 17.04.01
60574 540-2769 19.04.99 19.04.99
60575 540-2776 28.04.99 28.04.99
60580 540-2787 07.06.99 07.06.99
60581 540-2795 20.05.99 20.05.99
60592, ww. MC 515003 540-2821 15.09.00 15.09.00
AD 515005 AD 515005 30.04.91 20.02.97
AD 515008 AD 515008 12.01.94 22.05.97
AD 515010 AD 515010 16.06.00 16.06.00
AD 515012 AD 515012_ABE 10.07.01 10.07.01
BM 515001 BM 515001 08.08.91 03.01.95
BM 515002 BM 515002 13.08.91 18.06.98
BM 515004 BM 515004 08.08.91 17.01.95
BM 515005 BM 515005 07.09.92 18.06.98
Nachtrag 15 zur ABE Nr. 43816
Gutachten- Nr. ID-000003-P0-033
Seite 10 / 11
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 15-Zoll
Radausführung Zeichnungsnummer Erstellungsdatum Änderungsstand
BM 515012 BM 515012 02.02.98 21.04.99
FL 615001 FL 615001 04.03.98 05.05.99
KBA_MRA10132FL 05.11.13 05.11.13
FL 615002 FL 615002_KBA 14.11.06 14.11.06
FL 615007 KBA_KPA30426FL 27.08.13 27.08.13
KBA_MRA30426FL 02.06.14 02.06.14
FO 515004 06015702.1 01.10.97 02.03.99
FO 515014 06015708.1 13.11.03 26.07.07
FO 615006 06015310.0 02.06.03 02.06.03
IV 615002 IV 615002 02.12.98 17.05.04
MC 515006 MC515006_KBA 13.11.2006 13.11.2006
MC 515007 MC515007_KBA 13.11.2006 13.11.2006
ME 515012 ME 515012 07.07.93 24.04.96
ME 515013 ME 515013 07.07.93 26.09.96
ME 515035 ME 515035 25.04.97 18.06.98
ME 515036 ME 515036 16.06.97 18.06.98
ME 515040 ME 515040 25.09.98 21.06.00
ME 615015 ME 615015 30.04.96 04.02.99
ME 615016 ME 615016 25.06.96 05.05.00
NI 515004 06015706.0 06.01.00 06.01.00
NI 515007 KBA_NI515007 30.11.2006 30.11.2006
NI 515008 KBA_NI515007 07.12.2006 07.12.2006
OP 515008 06015705.0 02.12.99 02.12.99
OP 515010 OP 515010 17.03.93 26.05.97
OP 515016 06015703.0 05.01.99 05.01.99
OP 515017 06015704.0 01.03.99 01.03.99
OP 515021 06015709.0 18.11.03 18.11.03
PS 515014, ww. 01032 PS 515014 03.02.98 08.07.03
01032-1 05.09.01 05.09.01
PS 515037, ww. 60594 60571.0 20.05.03 20.05.03
PS 515045 10441-1 03.02.06 03.02.06
PS 615001 WH10036 28.07.03 28.07.03
PS 615002 10173-1 24.08.06 24.08.06
PS 615003 CU-10624 20.03.08 20.03.08
RE 515015 06015707.0 25.04.00 25.04.00
WH-10004 31.10.02 31.10.02
RE 515019 00051-1 01.08.02 01.08.02
RE 515020 05515702.1 05.02.07 12.07.07
RE 515021 06015710.3 05.08.05 02.12.11
RE 515022 KBA_RE515022 23.07.07 23.07.07
KBA-MRA30338RE 11.12.14 11.12.14
RE 515023 KBA_RE515023 23.07.07 08.11.13
RE 515023 KBA-MRA30339RE 06.11.13 06.11.13
RE 515026 CU-10626 21.03.08 21.03.08
RE 515027 (MEFRO) KBA-30090RE 10.05.12 10.05.12
RE 515027 (KPZ/T) KBA-30054RE 20.11.12 20.11.12
RE 615003, ww. 01029 0/01029-1 02.08.01 02.08.01
TO 515011 05515701.0 12.04.06 12.04.06
TO 515018 KBA_30307TO 20.03.12 20.03.12
VO 515011 VO 515011 25.10.94 21.06.00
VO 515013 VO 515013 25.03.98 13.04.99
VO 515017 VO 515017 27.04.98 16.05.00
Nachtrag 15 zur ABE Nr. 43816
Gutachten- Nr. ID-000003-P0-033
Seite 11 / 11
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 15-Zoll
Radausführung Zeichnungsnummer Erstellungsdatum Änderungsstand
VO 515020 540-2822 04.09.02 04.09.02
VO 515021 VO 515021 25.03.98 15.05.00
VO 515024 VO 515024_ABE 28.07.03 28.07.03
VO 615013 VO 615013 16.02.94 12.12.95
VO 615014 VO 615014 22.02.94 12.12.95
= aktualisierte bzw. neu hinzugefügte Verwendungsbereiche
TÜV NORD Mobilität GmbH & Co. KG
IFM - Institut für Fahrzeugtechnik und Mobilität
Adlerstr. 7, 45307 Essen
Akkreditiert nach DIN EN ISO/IEC 17025: D-PL-11109-01-00
Benannt als Technischer Dienst
vom Kraftfahrt Bundesamt: KBA – P 00004-96
Geschäftsstelle Essen, 18.12.2014
Karwig
Mobilität

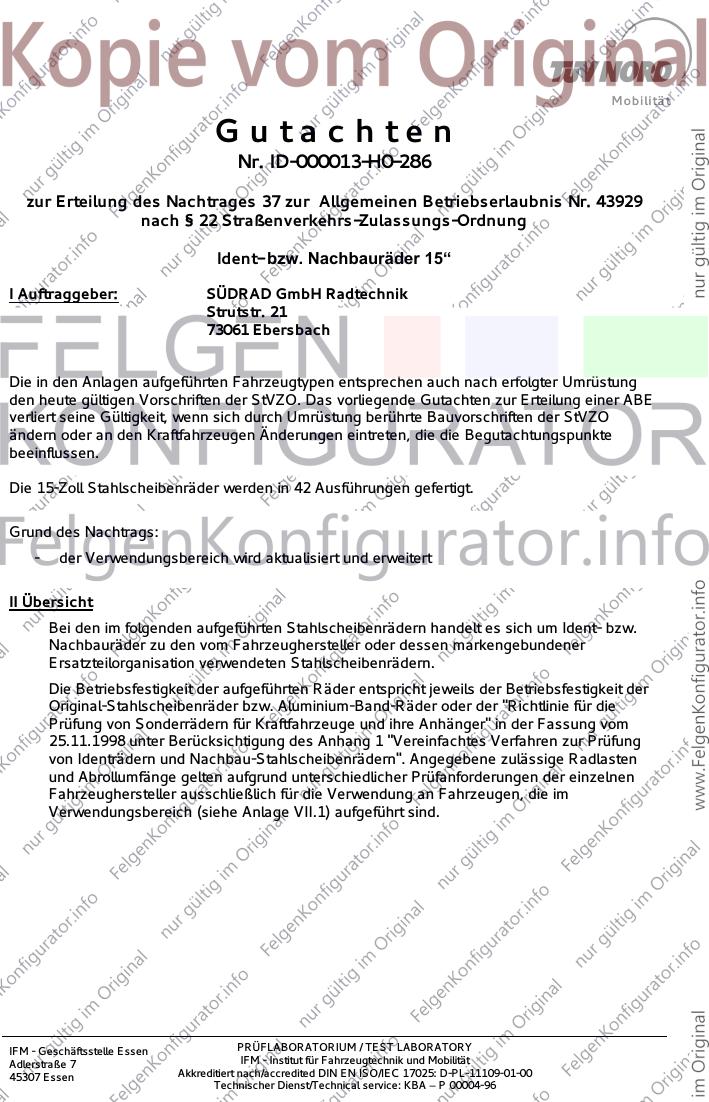

Gutachten
Nr. ID-000013-H0-286
zur Erteilung des Nachtrages 37 zur Allgemeinen Betriebserlaubnis Nr. 43929
nach § 22 Straßenverkehrs-Zulassungs-Ordnung
Ident- bzw. Nachbauräder 15“
I Auftraggeber: SÜDRAD GmbH Radtechnik
Strutstr. 21
73061 Ebersbach
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung
den heute gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung einer ABE
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO
ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte
beeinflussen.
Die 15-Zoll Stahlscheibenräder werden in 42 Ausführungen gefertigt.
Grund des Nachtrags:
- der Verwendungsbereich wird aktualisiert und erweitert
II Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- bzw.
Nachbauräder zu den vom Fahrzeughersteller oder dessen markengebundener
Ersatzteilorganisation verwendeten Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahlscheibenräder bzw. Aluminium-Band-Räder oder der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom
25.11.1998 unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung
von Identrädern und Nachbau-Stahlscheibenrädern". Angegebene zulässige Radlasten
und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen
Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im
Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
IFM - Geschäftsstelle Essen PRÜFLABORATORIUM / TEST LABORATORY
Adlerstraße 7 IFM - Institut für Fahrzeugtechnik und Mobilität
45307 Essen Akkreditiert nach/accredited DIN EN ISO/IEC 17025: D-PL-11109-01-00
Technischer Dienst/Technical service: KBA – P 00004-96
Nachtrag 37 zur ABE Nr. 43929
Gutachten- Nr. ID-000013-H0-286
Seite 2/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 15-Zoll
Radgröße Ausführungs- Artikel- Loch- Loch- Mitten- Einpreß-
bezeichnung nummer kreis zahl loch tiefe
(mm) (mm) (mm)
6Jx15H2 151101 151101 112 5 66,5 49
6Jx15H2 151106 151106 100 4 57 35
6Jx15H2 151115 151115 120 5 72,5 42
6½Jx15H2 151208 151208 120 5 72,5 47
6½Jx15H2 151301 151301 112 5 66,5 49
6Jx15H2 152501 152501 108 4 57 37
6Jx15H2 152503 152503 100 5 57 38
6Jx15H2 152504 152504 112 5 57 45
6Jx15H2 152505 152505 112 5 57 37
6Jx15H2 152506 152506 100 5 57 43
6Jx15H2 152507 152507 100 5 57 43
6½Jx15H2 152801 152801 112 5 66,5 37
7Jx15H2 152901 152901 112 5 66,5 37
6½Jx15H2 153002 153002 110 5 65 33
6Jx15H2 153102 153102 100 4 56,5 49
6Jx15H2 153201 153201 120 5 74 18
6Jx15H2 153302 153302 112 5 57 55
6Jx15H2 153303 153303 112 5 57 55
7Jx15H2 153401 153401 120 5 74 20
5½Jx15H2 153501 153501 112 5 66,5 54
6Jx15H2 153802 153802 108 4 63,3 52,5
6Jx15H2 153901 153901 112 5 66,5 31
6Jx15H2 153902 153902 112 5 66,5 44
6Jx15H2 154101 154101 110 5 65 49
6Jx15H2 154102 154102 110 5 65 43
6Jx15H2 154103 154103 112 5 57 47
6Jx15H2 154104 154104 112 5 57 47
6Jx15H2 154105 154105 100 5 57 38
6Jx15H2 154106 154106 112 5 57 47
6½Jx15H2 154301 154301 120 5 72,5 42
6½Jx15H2 154401 154401 112 5 57 33
6½Jx15H2 154402 154402 110 5 65 35
6½Jx15H2 154403 154403 110 5 65 41
6½Jx15H2 154404 154404 110 5 65 35
6½Jx15H2 154901 154901 100 4 56,5 35
6Jx15H2 155001 155001 100 4 56,5 39
6½Jx15H2 155201 155201 108 4 65 27
6Jx15H2 155301 155301 100 5 57 29
6½Jx15H2 155401 155401 100 5 57 34
6½Jx15H2 155501 155501 112 5 66,5 47
6Jx15H2 155801 155801 112 5 57 43
5½Jx15H2 155701 155701 112 5 66,5 46
Nachtrag 37 zur ABE Nr. 43929
Gutachten- Nr. ID-000013-H0-286
Seite 3/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 15-Zoll

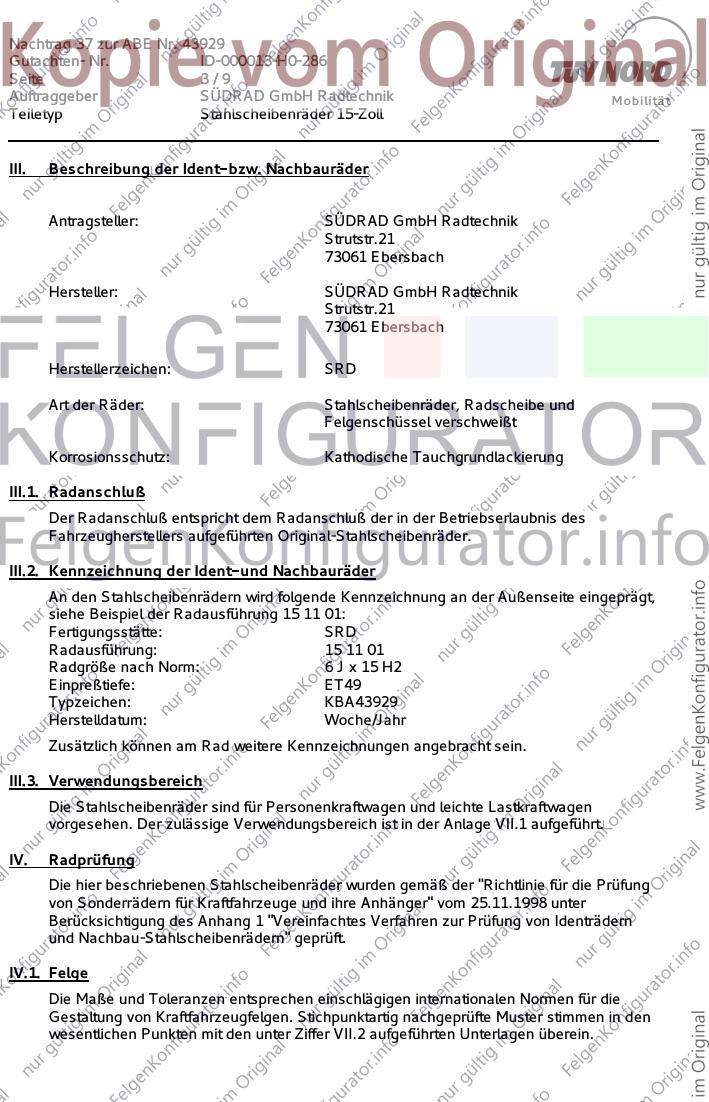

III. Beschreibung der Ident- bzw. Nachbauräder
Antragsteller: SÜDRAD GmbH Radtechnik
Strutstr.21
73061 Ebersbach
Hersteller: SÜDRAD GmbH Radtechnik
Strutstr.21
73061 Ebersbach
Herstellerzeichen: SRD
Art der Räder: Stahlscheibenräder, Radscheibe und
Felgenschüssel verschweißt
Korrosionsschutz: Kathodische Tauchgrundlackierung
III.1. Radanschluß
Der Radanschluß entspricht dem Radanschluß der in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenräder.
III.2. Kennzeichnung der Ident- und Nachbauräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außenseite eingeprägt,
siehe Beispiel der Radausführung 15 11 01:
Fertigungsstätte: SRD
Radausführung: 15 11 01
Radgröße nach Norm: 6 J x 15 H2
Einpreßtiefe: ET49
Typzeichen: KBA43929
Herstelldatum: Woche/Jahr
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
III.3. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen
vorgesehen. Der zulässige Verwendungsbereich ist in der Anlage VII.1 aufgeführt.
IV. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 unter
Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern
und Nachbau-Stahlscheibenrädern" geprüft.
IV.1. Felge
Die Maße und Toleranzen entsprechen einschlägigen internationalen Normen für die
Gestaltung von Kraftfahrzeugfelgen. Stichpunktartig nachgeprüfte Muster stimmen in den
wesentlichen Punkten mit den unter Ziffer VII.2 aufgeführten Unterlagen überein.

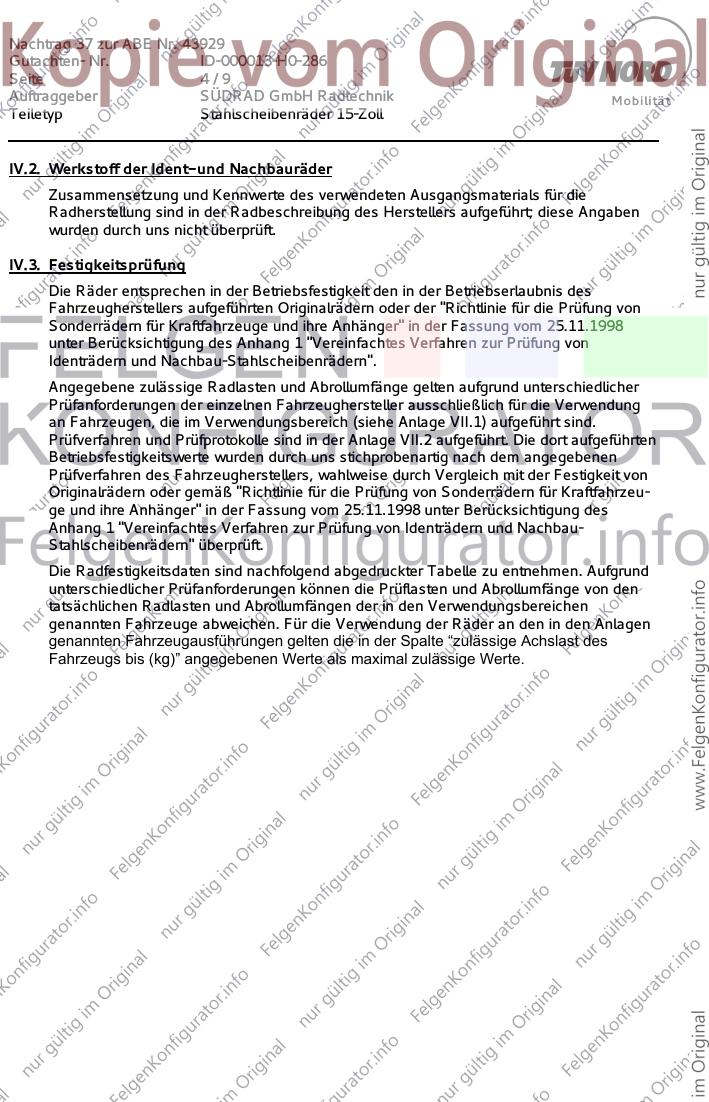

Nachtrag 37 zur ABE Nr. 43929
Gutachten- Nr. ID-000013-H0-286
Seite 4/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 15-Zoll
IV.2. Werkstoff der Ident- und Nachbauräder
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die
Radherstellung sind in der Radbeschreibung des Herstellers aufgeführt; diese Angaben
wurden durch uns nicht überprüft.
IV.3. Festigkeitsprüfung
Die Räder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Originalrädern oder der "Richtlinie für die Prüfung von
Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher
Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die Verwendung
an Fahrzeugen, die im Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
Prüfverfahren und Prüfprotokolle sind in der Anlage VII.2 aufgeführt. Die dort aufgeführten
Betriebsfestigkeitswerte wurden durch uns stichprobenartig nach dem angegebenen
Prüfverfahren des Fahrzeugherstellers, wahlweise durch Vergleich mit der Festigkeit von
Originalrädern oder gemäß "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeu-
ge und ihre Anhänger" in der Fassung vom 25.11.1998 unter Berücksichtigung des
Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern und Nachbau-
Stahlscheibenrädern" überprüft.
Die Radfestigkeitsdaten sind nachfolgend abgedruckter Tabelle zu entnehmen. Aufgrund
unterschiedlicher Prüfanforderungen können die Prüflasten und Abrollumfänge von den
tatsächlichen Radlasten und Abrollumfängen der in den Verwendungsbereichen
genannten Fahrzeuge abweichen. Für die Verwendung der Räder an den in den Anlagen
genannten Fahrzeugausführungen gelten die in der Spalte “zulässige Achslast des
Fahrzeugs bis (kg)” angegebenen Werte als maximal zulässige Werte.
Nachtrag 37 zur ABE Nr. 43929
Gutachten- Nr. ID-000013-H0-286
Seite 5/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 15-Zoll

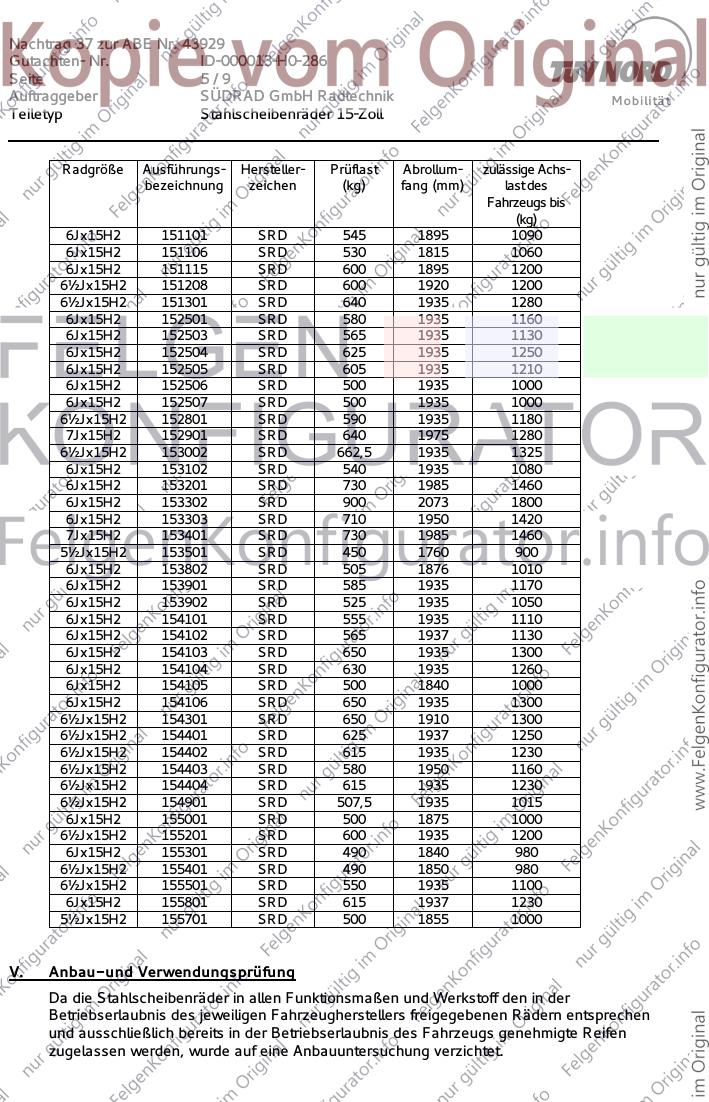

Radgröße Ausführungs- Hersteller- Prüflast Abrollum- zulässige Achs-
bezeichnung zeichen (kg) fang (mm) last des
Fahrzeugs bis
(kg)
6Jx15H2 151101 SRD 545 1895 1090
6Jx15H2 151106 SRD 530 1815 1060
6Jx15H2 151115 SRD 600 1895 1200
6½Jx15H2 151208 SRD 600 1920 1200
6½Jx15H2 151301 SRD 640 1935 1280
6Jx15H2 152501 SRD 580 1935 1160
6Jx15H2 152503 SRD 565 1935 1130
6Jx15H2 152504 SRD 625 1935 1250
6Jx15H2 152505 SRD 605 1935 1210
6Jx15H2 152506 SRD 500 1935 1000
6Jx15H2 152507 SRD 500 1935 1000
6½Jx15H2 152801 SRD 590 1935 1180
7Jx15H2 152901 SRD 640 1975 1280
6½Jx15H2 153002 SRD 662,5 1935 1325
6Jx15H2 153102 SRD 540 1935 1080
6Jx15H2 153201 SRD 730 1985 1460
6Jx15H2 153302 SRD 900 2073 1800
6Jx15H2 153303 SRD 710 1950 1420
7Jx15H2 153401 SRD 730 1985 1460
5½Jx15H2 153501 SRD 450 1760 900
6Jx15H2 153802 SRD 505 1876 1010
6Jx15H2 153901 SRD 585 1935 1170
6Jx15H2 153902 SRD 525 1935 1050
6Jx15H2 154101 SRD 555 1935 1110
6Jx15H2 154102 SRD 565 1937 1130
6Jx15H2 154103 SRD 650 1935 1300
6Jx15H2 154104 SRD 630 1935 1260
6Jx15H2 154105 SRD 500 1840 1000
6Jx15H2 154106 SRD 650 1935 1300
6½Jx15H2 154301 SRD 650 1910 1300
6½Jx15H2 154401 SRD 625 1937 1250
6½Jx15H2 154402 SRD 615 1935 1230
6½Jx15H2 154403 SRD 580 1950 1160
6½Jx15H2 154404 SRD 615 1935 1230
6½Jx15H2 154901 SRD 507,5 1935 1015
6Jx15H2 155001 SRD 500 1875 1000
6½Jx15H2 155201 SRD 600 1935 1200
6Jx15H2 155301 SRD 490 1840 980
6½Jx15H2 155401 SRD 490 1850 980
6½Jx15H2 155501 SRD 550 1935 1100
6Jx15H2 155801 SRD 615 1937 1230
5½Jx15H2 155701 SRD 500 1855 1000
V. Anbau- und Verwendungsprüfung
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der
Betriebserlaubnis des jeweiligen Fahrzeugherstellers freigegebenen Rädern entsprechen
und ausschließlich bereits in der Betriebserlaubnis des Fahrzeugs genehmigte Reifen
zugelassen werden, wurde auf eine Anbauuntersuchung verzichtet.
Nachtrag 37 zur ABE Nr. 43929
Gutachten- Nr. ID-000013-H0-286
Seite 6/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 15-Zoll
VI. Zusammenfassung
Die hier beschriebenen Stahlscheibenräder entsprechen der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach § 22 StVZO bestehen
keine technischen Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder
gewährleisten.
Er hat darüber hinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen
durch Nachtrag ergänzt werden, wenn
- sich am Rad Änderungen in maßlicher, werkstoffspezifischer oder fertigungstechnischer
Hinsicht ergeben,
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung
(StVZO) bzw. hierzu ergangene Richtlinien und Anweisungen ändern,
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Nachtrag 37 zur ABE Nr. 43929
Gutachten- Nr. ID-000013-H0-286
Seite 7/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 15-Zoll

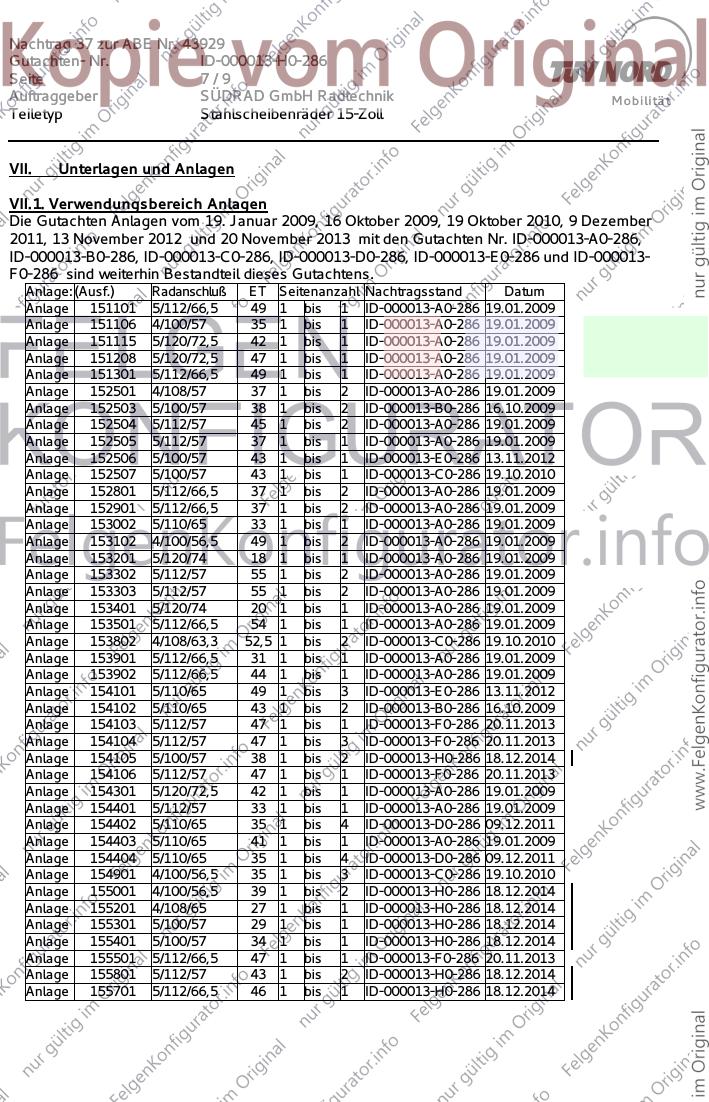

VII. Unterlagen und Anlagen
VII.1. Verwendungsbereich Anlagen
Die Gutachten Anlagen vom 19. Januar 2009, 16 Oktober 2009, 19 Oktober 2010, 9 Dezember
2011, 13 November 2012 und 20 November 2013 mit den Gutachten Nr. ID-000013-A0-286,
ID-000013-B0-286, ID-000013-C0-286, ID-000013-D0-286, ID-000013-E0-286 und ID-000013-
F0-286 sind weiterhin Bestandteil dieses Gutachtens.
Anlage: (Ausf.) Radanschluß ET Seitenanzahl Nachtragsstand Datum
Anlage 151101 5/112/66,5 49 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 151106 4/100/57 35 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 151115 5/120/72,5 42 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 151208 5/120/72,5 47 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 151301 5/112/66,5 49 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 152501 4/108/57 37 1 bis 2 ID-000013-A0-286 19.01.2009
Anlage 152503 5/100/57 38 1 bis 2 ID-000013-B0-286 16.10.2009
Anlage 152504 5/112/57 45 1 bis 2 ID-000013-A0-286 19.01.2009
Anlage 152505 5/112/57 37 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 152506 5/100/57 43 1 bis 1 ID-000013-E0-286 13.11.2012
Anlage 152507 5/100/57 43 1 bis 1 ID-000013-C0-286 19.10.2010
Anlage 152801 5/112/66,5 37 1 bis 2 ID-000013-A0-286 19.01.2009
Anlage 152901 5/112/66,5 37 1 bis 2 ID-000013-A0-286 19.01.2009
Anlage 153002 5/110/65 33 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 153102 4/100/56,5 49 1 bis 2 ID-000013-A0-286 19.01.2009
Anlage 153201 5/120/74 18 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 153302 5/112/57 55 1 bis 2 ID-000013-A0-286 19.01.2009
Anlage 153303 5/112/57 55 1 bis 2 ID-000013-A0-286 19.01.2009
Anlage 153401 5/120/74 20 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 153501 5/112/66,5 54 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 153802 4/108/63,3 52,5 1 bis 2 ID-000013-C0-286 19.10.2010
Anlage 153901 5/112/66,5 31 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 153902 5/112/66,5 44 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 154101 5/110/65 49 1 bis 3 ID-000013-E0-286 13.11.2012
Anlage 154102 5/110/65 43 1 bis 2 ID-000013-B0-286 16.10.2009
Anlage 154103 5/112/57 47 1 bis 1 ID-000013-F0-286 20.11.2013
Anlage 154104 5/112/57 47 1 bis 3 ID-000013-F0-286 20.11.2013
Anlage 154105 5/100/57 38 1 bis 2 ID-000013-H0-286 18.12.2014
Anlage 154106 5/112/57 47 1 bis 1 ID-000013-F0-286 20.11.2013
Anlage 154301 5/120/72,5 42 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 154401 5/112/57 33 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 154402 5/110/65 35 1 bis 4 ID-000013-D0-286 09.12.2011
Anlage 154403 5/110/65 41 1 bis 1 ID-000013-A0-286 19.01.2009
Anlage 154404 5/110/65 35 1 bis 4 ID-000013-D0-286 09.12.2011
Anlage 154901 4/100/56,5 35 1 bis 3 ID-000013-C0-286 19.10.2010
Anlage 155001 4/100/56,5 39 1 bis 2 ID-000013-H0-286 18.12.2014
Anlage 155201 4/108/65 27 1 bis 1 ID-000013-H0-286 18.12.2014
Anlage 155301 5/100/57 29 1 bis 1 ID-000013-H0-286 18.12.2014
Anlage 155401 5/100/57 34 1 bis 1 ID-000013-H0-286 18.12.2014
Anlage 155501 5/112/66,5 47 1 bis 1 ID-000013-F0-286 20.11.2013
Anlage 155801 5/112/57 43 1 bis 2 ID-000013-H0-286 18.12.2014
Anlage 155701 5/112/66,5 46 1 bis 1 ID-000013-H0-286 18.12.2014

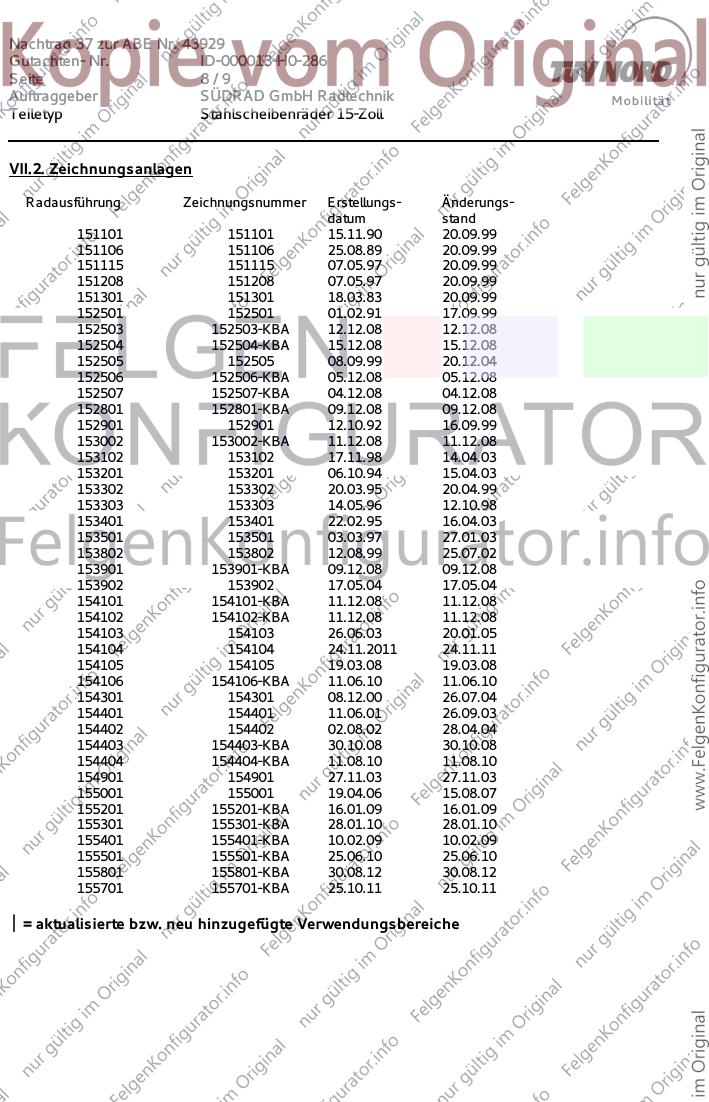

Nachtrag 37 zur ABE Nr. 43929
Gutachten- Nr. ID-000013-H0-286
Seite 8/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 15-Zoll
VII.2. Zeichnungsanlagen
Radausführung Zeichnungsnummer Erstellungs- Änderungs-
datum stand
151101 151101 15.11.90 20.09.99
151106 151106 25.08.89 20.09.99
151115 151115 07.05.97 20.09.99
151208 151208 07.05.97 20.09.99
151301 151301 18.03.83 20.09.99
152501 152501 01.02.91 17.09.99
152503 152503-KBA 12.12.08 12.12.08
152504 152504-KBA 15.12.08 15.12.08
152505 152505 08.09.99 20.12.04
152506 152506-KBA 05.12.08 05.12.08
152507 152507-KBA 04.12.08 04.12.08
152801 152801-KBA 09.12.08 09.12.08
152901 152901 12.10.92 16.09.99
153002 153002-KBA 11.12.08 11.12.08
153102 153102 17.11.98 14.04.03
153201 153201 06.10.94 15.04.03
153302 153302 20.03.95 20.04.99
153303 153303 14.05.96 12.10.98
153401 153401 22.02.95 16.04.03
153501 153501 03.03.97 27.01.03
153802 153802 12.08.99 25.07.02
153901 153901-KBA 09.12.08 09.12.08
153902 153902 17.05.04 17.05.04
154101 154101-KBA 11.12.08 11.12.08
154102 154102-KBA 11.12.08 11.12.08
154103 154103 26.06.03 20.01.05
154104 154104 24.11.2011 24.11.11
154105 154105 19.03.08 19.03.08
154106 154106-KBA 11.06.10 11.06.10
154301 154301 08.12.00 26.07.04
154401 154401 11.06.01 26.09.03
154402 154402 02.08.02 28.04.04
154403 154403-KBA 30.10.08 30.10.08
154404 154404-KBA 11.08.10 11.08.10
154901 154901 27.11.03 27.11.03
155001 155001 19.04.06 15.08.07
155201 155201-KBA 16.01.09 16.01.09
155301 155301-KBA 28.01.10 28.01.10
155401 155401-KBA 10.02.09 10.02.09
155501 155501-KBA 25.06.10 25.06.10
155801 155801-KBA 30.08.12 30.08.12
155701 155701-KBA 25.10.11 25.10.11
= aktualisierte bzw. neu hinzugefügte Verwendungsbereiche
Nachtrag 37 zur ABE Nr. 43929
Gutachten- Nr. ID-000013-H0-286
Seite 9/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 15-Zoll
TÜV NORD Mobilität GmbH & Co. KG
IFM - Institut für Fahrzeugtechnik und Mobilität
Adlerstr. 7, 45307 Essen
Akkreditiert nach DIN EN ISO/IEC 17025: D-PL-11109-01-00
Benannt als Technischer Dienst
vom Kraftfahrt Bundesamt: KBA – P 00004-96
Geschäftsstelle Essen, 18.12.2014
Karwig

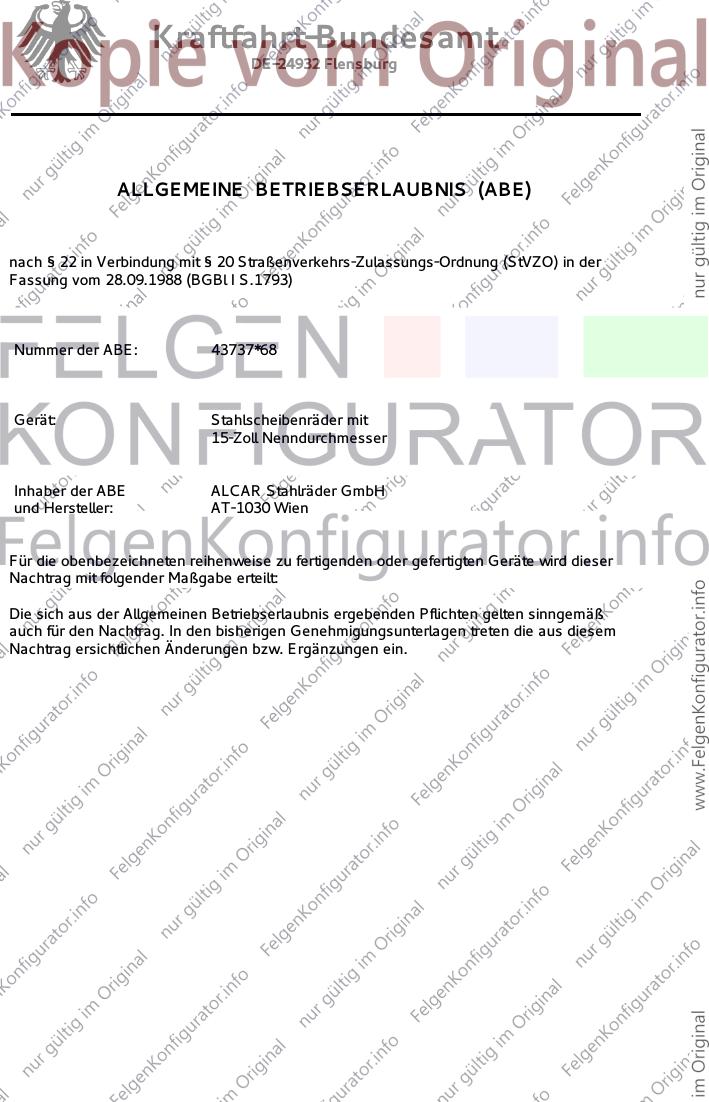

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 43737*68
Gerät: Stahlscheibenräder mit
15-Zoll Nenndurchmesser
Inhaber der ABE ALCAR Stahlräder GmbH
und Hersteller: AT-1030 Wien
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag. In den bisherigen Genehmigungsunterlagen treten die aus diesem
Nachtrag ersichtlichen Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

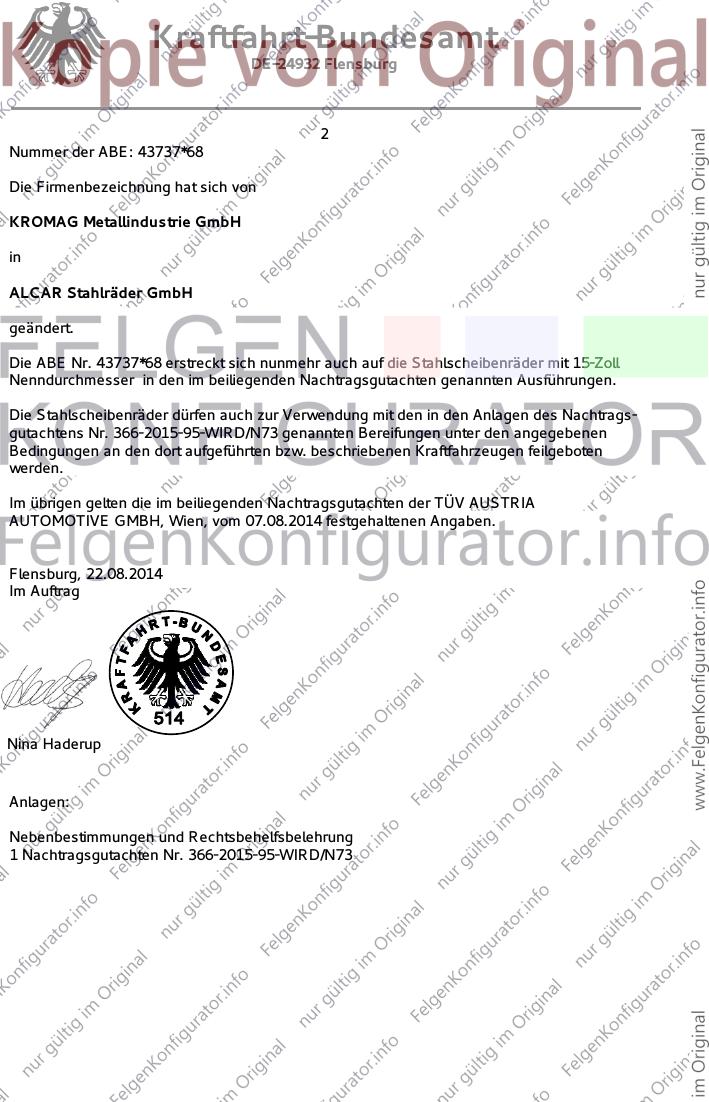

2
Nummer der ABE: 43737*68
Die Firmenbezeichnung hat sich von
KROMAG Metallindustrie GmbH
in
ALCAR Stahlräder GmbH
geändert.
Die ABE Nr. 43737*68 erstreckt sich nunmehr auch auf die Stahlscheibenräder mit 15-Zoll
Nenndurchmesser in den im beiliegenden Nachtragsgutachten genannten Ausführungen.
Die Stahlscheibenräder dürfen auch zur Verwendung mit den in den Anlagen des Nachtrags-
gutachtens Nr. 366-2015-95-WIRD/N73 genannten Bereifungen unter den angegebenen
Bedingungen an den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten
werden.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 07.08.2014 festgehaltenen Angaben.
Flensburg, 22.08.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
1 Nachtragsgutachten Nr. 366-2015-95-WIRD/N73

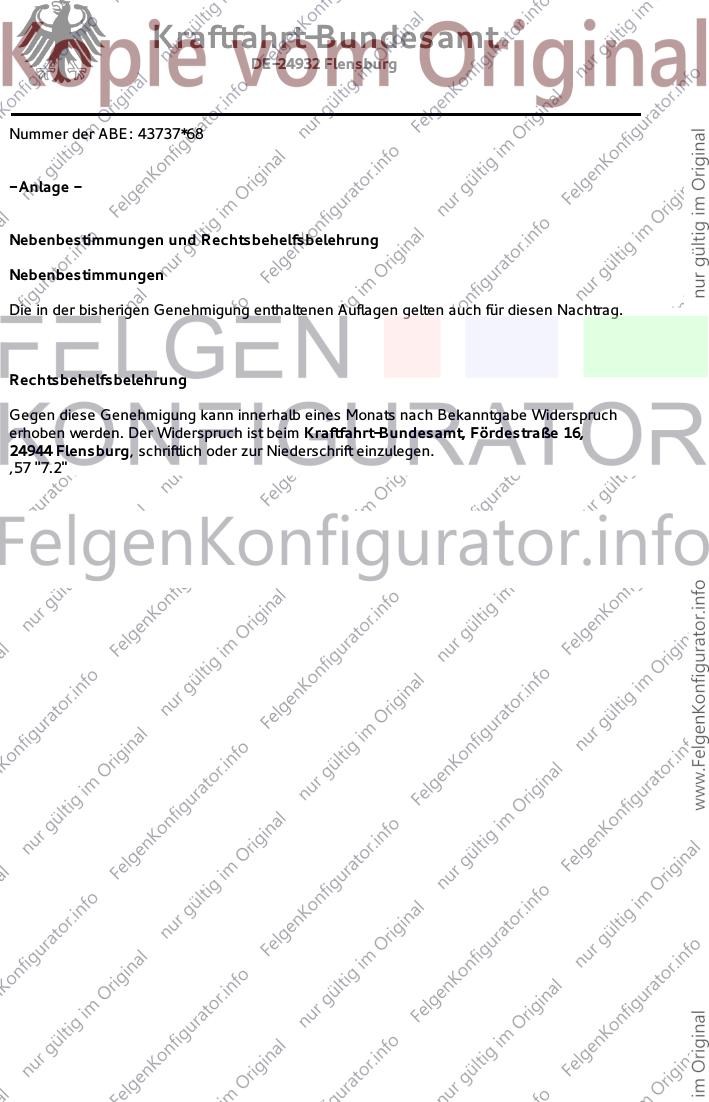

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 43737*68
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
,57 "7.2"
ALCAR

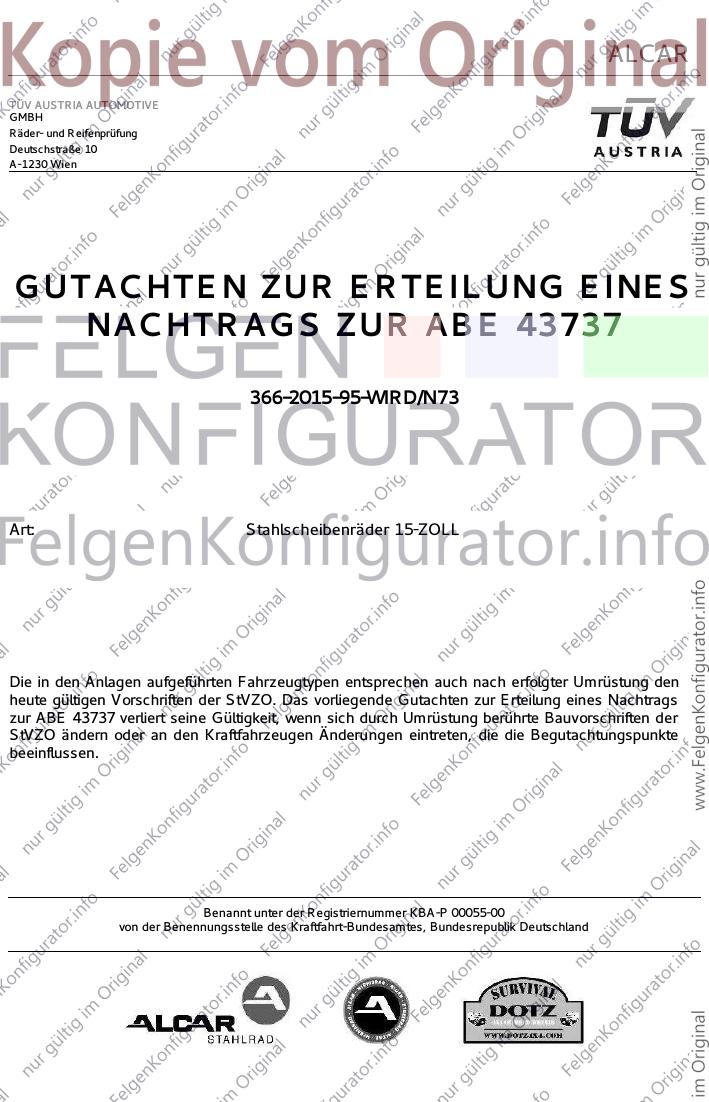

TÜV AUSTRIA AUTOMOTIVE
GMBH
Räder- und Reifenprüfung
Deutschstraße 10
A-1230 Wien
GUTACHTEN ZUR ERTEILUNG EINES
NACHTRAGS ZUR ABE 43 737
366-2015-95-WIRD/N73
Art: Stahlscheibenräder 15-ZOLL
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den
heute gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags
zur ABE 43737 verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der
StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte
beeinflussen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 1 von 19

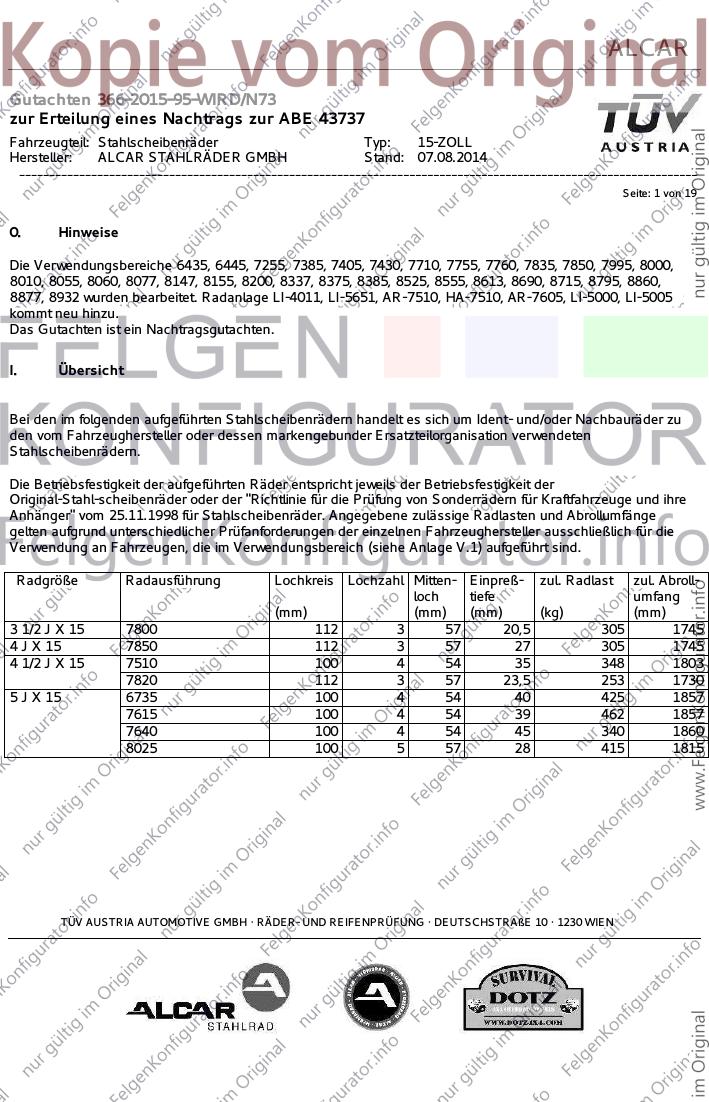

0. Hinweise
Die Verwendungsbereiche 6435, 6445, 7255, 7385, 7405, 7430, 7710, 7755, 7760, 7835, 7850, 7995, 8000,
8010, 8055, 8060, 8077, 8147, 8155, 8200, 8337, 8375, 8385, 8525, 8555, 8613, 8690, 8715, 8795, 8860,
8877, 8932 wurden bearbeitet. Radanlage LI-4011, LI-5651, AR-7510, HA-7510, AR-7605, LI-5000, LI-5005
kommt neu hinzu.
Das Gutachten ist ein Nachtragsgutachten.
I. Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- und/oder Nachbauräder zu
den vom Fahrzeughersteller oder dessen markengebunder Ersatzteilorganisation verwendeten
Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahl-scheibenräder oder der "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre
Anhänger" vom 25.11.1998 für Stahlscheibenräder. Angegebene zulässige Radlasten und Abrollumfänge
gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die
Verwendung an Fahrzeugen, die im Verwendungsbereich (siehe Anlage V.1) aufgeführt sind.
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
3 1/2 J X 15 7800 112 3 57 20,5 305 1745
4 J X 15 7850 112 3 57 27 305 1745
4 1/2 J X 15 7510 100 4 54 35 348 1803
7820 112 3 57 23,5 253 1730
5 J X 15 6735 100 4 54 40 425 1857
7615 100 4 54 39 462 1857
7640 100 4 54 45 340 1860
8025 100 5 57 28 415 1815
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

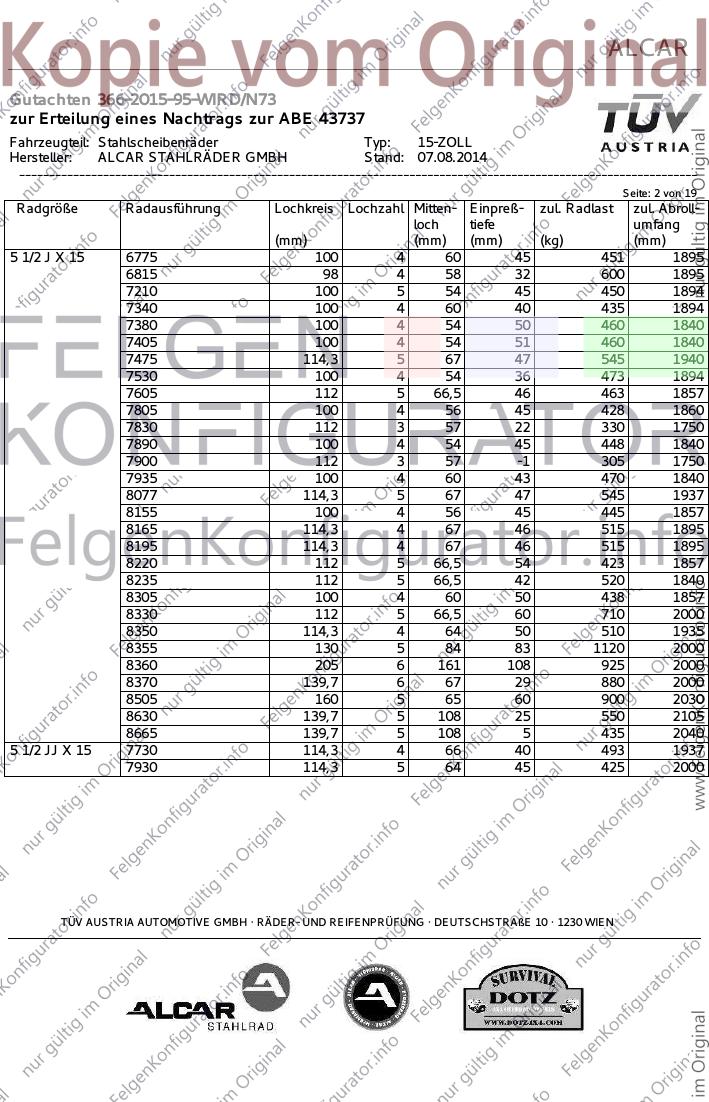

ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 2 von 19
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
5 1/2 J X 15 6775 100 4 60 45 451 1895
6815 98 4 58 32 600 1895
7210 100 5 54 45 450 1894
7340 100 4 60 40 435 1894
7380 100 4 54 50 460 1840
7405 100 4 54 51 460 1840
7475 114,3 5 67 47 545 1940
7530 100 4 54 36 473 1894
7605 112 5 66,5 46 463 1857
7805 100 4 56 45 428 1860
7830 112 3 57 22 330 1750
7890 100 4 54 45 448 1840
7900 112 3 57 -1 305 1750
7935 100 4 60 43 470 1840
8077 114,3 5 67 47 545 1937
8155 100 4 56 45 445 1857
8165 114,3 4 67 46 515 1895
8195 114,3 4 67 46 515 1895
8220 112 5 66,5 54 423 1857
8235 112 5 66,5 42 520 1840
8305 100 4 60 50 438 1857
8330 112 5 66,5 60 710 2000
8350 114,3 4 64 50 510 1935
8355 130 5 84 83 1120 2000
8360 205 6 161 108 925 2000
8370 139,7 6 67 29 880 2000
8505 160 5 65 60 900 2030
8630 139,7 5 108 25 550 2105
8665 139,7 5 108 5 435 2040
5 1/2 JJ X 15 7730 114,3 4 66 40 493 1937
7930 114,3 5 64 45 425 2000
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

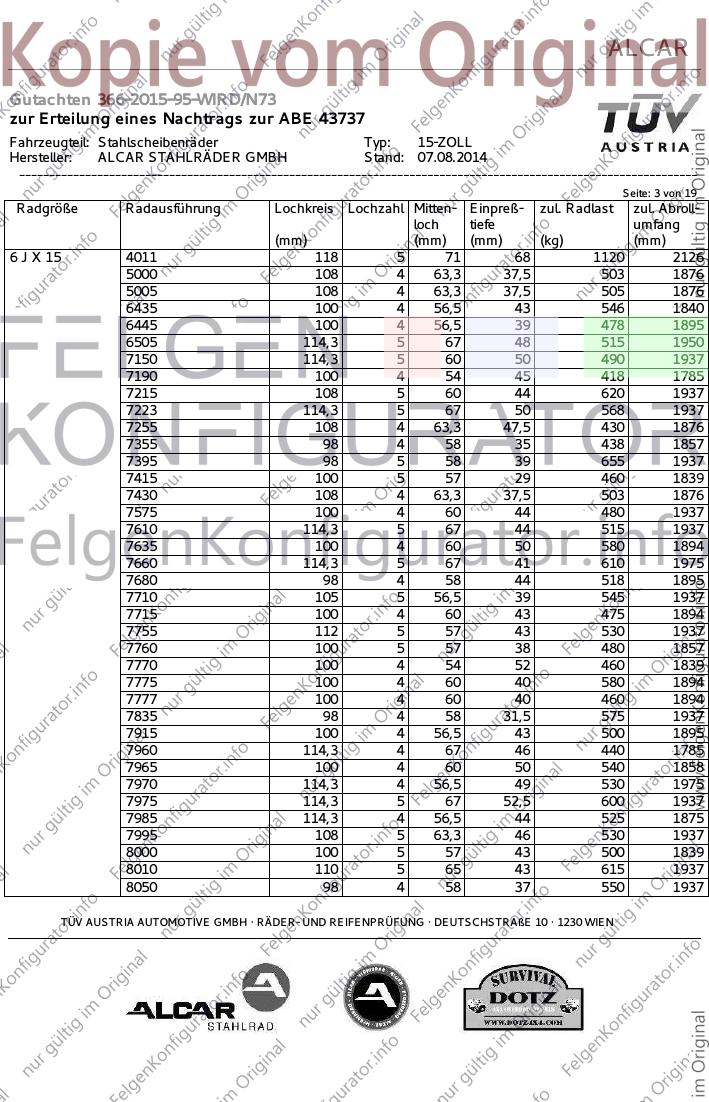

ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 3 von 19
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 J X 15 4011 118 5 71 68 1120 2126
5000 108 4 63,3 37,5 503 1876
5005 108 4 63,3 37,5 505 1876
6435 100 4 56,5 43 546 1840
6445 100 4 56,5 39 478 1895
6505 114,3 5 67 48 515 1950
7150 114,3 5 60 50 490 1937
7190 100 4 54 45 418 1785
7215 108 5 60 44 620 1937
7223 114,3 5 67 50 568 1937
7255 108 4 63,3 47,5 430 1876
7355 98 4 58 35 438 1857
7395 98 5 58 39 655 1937
7415 100 5 57 29 460 1839
7430 108 4 63,3 37,5 503 1876
7575 100 4 60 44 480 1937
7610 114,3 5 67 44 515 1937
7635 100 4 60 50 580 1894
7660 114,3 5 67 41 610 1975
7680 98 4 58 44 518 1895
7710 105 5 56,5 39 545 1937
7715 100 4 60 43 475 1894
7755 112 5 57 43 530 1937
7760 100 5 57 38 480 1857
7770 100 4 54 52 460 1839
7775 100 4 60 40 580 1894
7777 100 4 60 40 460 1894
7835 98 4 58 31,5 575 1937
7915 100 4 56,5 43 500 1895
7960 114,3 4 67 46 440 1785
7965 100 4 60 50 540 1858
7970 114,3 4 56,5 49 530 1975
7975 114,3 5 67 52,5 600 1937
7985 114,3 4 56,5 44 525 1875
7995 108 5 63,3 46 530 1937
8000 100 5 57 43 500 1839
8010 110 5 65 43 615 1937
8050 98 4 58 37 550 1937
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

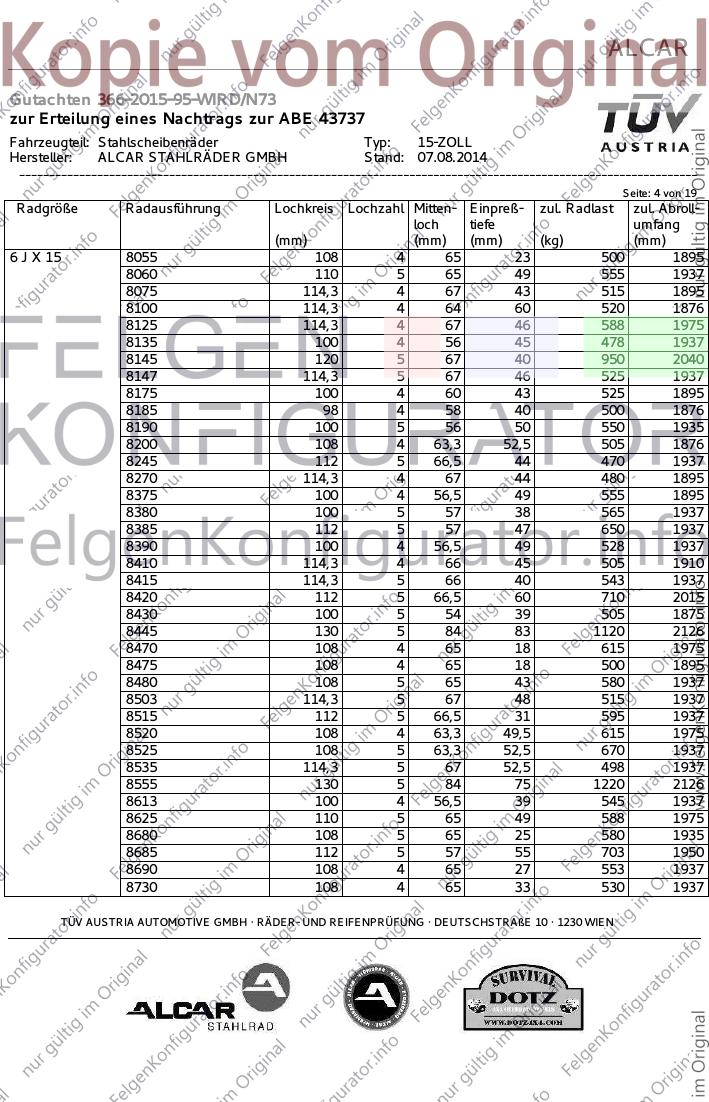

ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 4 von 19
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 J X 15 8055 108 4 65 23 500 1895
8060 110 5 65 49 555 1937
8075 114,3 4 67 43 515 1895
8100 114,3 4 64 60 520 1876
8125 114,3 4 67 46 588 1975
8135 100 4 56 45 478 1937
8145 120 5 67 40 950 2040
8147 114,3 5 67 46 525 1937
8175 100 4 60 43 525 1895
8185 98 4 58 40 500 1876
8190 100 5 56 50 550 1935
8200 108 4 63,3 52,5 505 1876
8245 112 5 66,5 44 470 1937
8270 114,3 4 67 44 480 1895
8375 100 4 56,5 49 555 1895
8380 100 5 57 38 565 1937
8385 112 5 57 47 650 1937
8390 100 4 56,5 49 528 1937
8410 114,3 4 66 45 505 1910
8415 114,3 5 66 40 543 1937
8420 112 5 66,5 60 710 2015
8430 100 5 54 39 505 1875
8445 130 5 84 83 1120 2126
8470 108 4 65 18 615 1975
8475 108 4 65 18 500 1895
8480 108 5 65 43 580 1937
8503 114,3 5 67 48 515 1937
8515 112 5 66,5 31 595 1937
8520 108 4 63,3 49,5 615 1975
8525 108 5 63,3 52,5 670 1937
8535 114,3 5 67 52,5 498 1937
8555 130 5 84 75 1220 2126
8613 100 4 56,5 39 545 1937
8625 110 5 65 49 588 1975
8680 108 5 65 25 580 1935
8685 112 5 57 55 703 1950
8690 108 4 65 27 553 1937
8730 108 4 65 33 530 1937
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

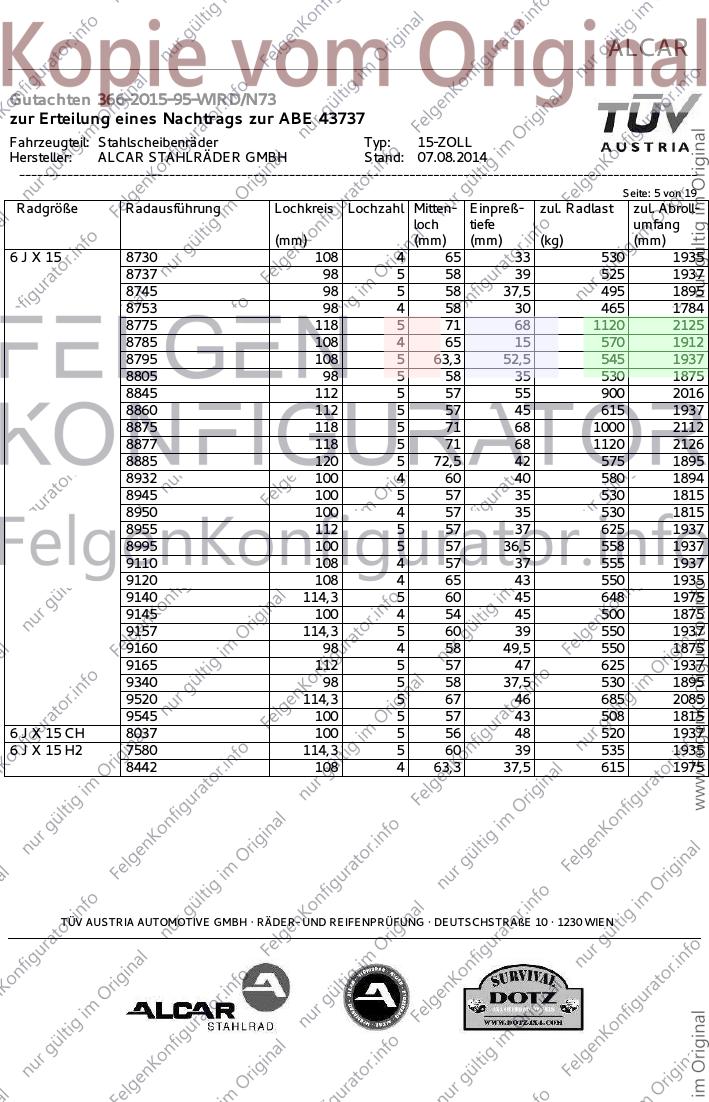

ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 5 von 19
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 J X 15 8730 108 4 65 33 530 1935
8737 98 5 58 39 525 1937
8745 98 5 58 37,5 495 1895
8753 98 4 58 30 465 1784
8775 118 5 71 68 1120 2125
8785 108 4 65 15 570 1912
8795 108 5 63,3 52,5 545 1937
8805 98 5 58 35 530 1875
8845 112 5 57 55 900 2016
8860 112 5 57 45 615 1937
8875 118 5 71 68 1000 2112
8877 118 5 71 68 1120 2126
8885 120 5 72,5 42 575 1895
8932 100 4 60 40 580 1894
8945 100 5 57 35 530 1815
8950 100 4 57 35 530 1815
8955 112 5 57 37 625 1937
8995 100 5 57 36,5 558 1937
9110 108 4 57 37 555 1937
9120 108 4 65 43 550 1935
9140 114,3 5 60 45 648 1975
9145 100 4 54 45 500 1875
9157 114,3 5 60 39 550 1937
9160 98 4 58 49,5 550 1875
9165 112 5 57 47 625 1937
9340 98 5 58 37,5 530 1895
9520 114,3 5 67 46 685 2085
9545 100 5 57 43 508 1815
6 J X 15 CH 8037 100 5 56 48 520 1937
6 J X 15 H2 7580 114,3 5 60 39 535 1935
8442 108 4 63,3 37,5 615 1975
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

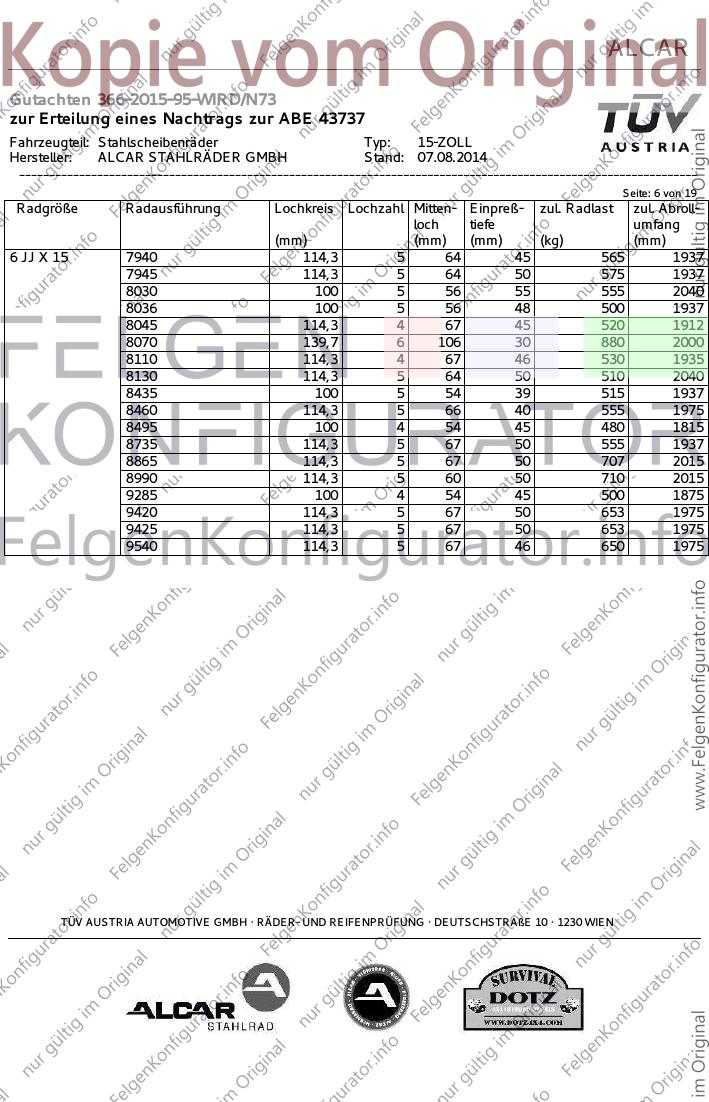

ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 6 von 19
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 JJ X 15 7940 114,3 5 64 45 565 1937
7945 114,3 5 64 50 575 1937
8030 100 5 56 55 555 2040
8036 100 5 56 48 500 1937
8045 114,3 4 67 45 520 1912
8070 139,7 6 106 30 880 2000
8110 114,3 4 67 46 530 1935
8130 114,3 5 64 50 510 2040
8435 100 5 54 39 515 1937
8460 114,3 5 66 40 555 1975
8495 100 4 54 45 480 1815
8735 114,3 5 67 50 555 1937
8865 114,3 5 67 50 707 2015
8990 114,3 5 60 50 710 2015
9285 100 4 54 45 500 1875
9420 114,3 5 67 50 653 1975
9425 114,3 5 67 50 653 1975
9540 114,3 5 67 46 650 1975
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

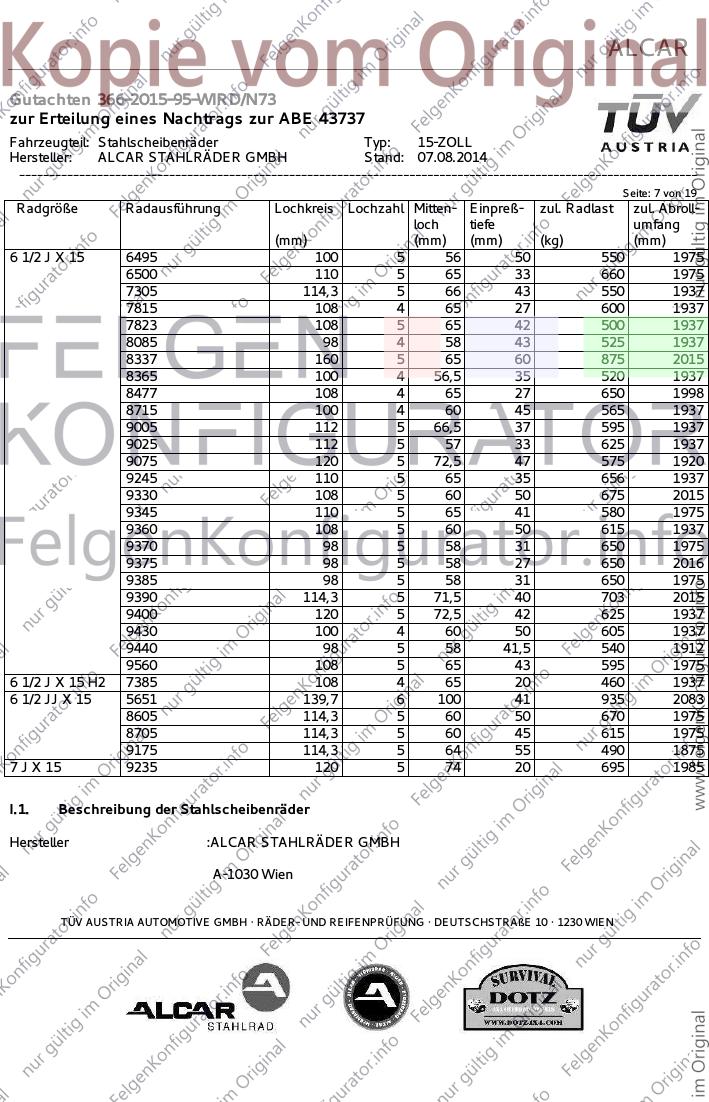

ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 7 von 19
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 1/2 J X 15 6495 100 5 56 50 550 1975
6500 110 5 65 33 660 1975
7305 114,3 5 66 43 550 1937
7815 108 4 65 27 600 1937
7823 108 5 65 42 500 1937
8085 98 4 58 43 525 1937
8337 160 5 65 60 875 2015
8365 100 4 56,5 35 520 1937
8477 108 4 65 27 650 1998
8715 100 4 60 45 565 1937
9005 112 5 66,5 37 595 1937
9025 112 5 57 33 625 1937
9075 120 5 72,5 47 575 1920
9245 110 5 65 35 656 1937
9330 108 5 60 50 675 2015
9345 110 5 65 41 580 1975
9360 108 5 60 50 615 1937
9370 98 5 58 31 650 1975
9375 98 5 58 27 650 2016
9385 98 5 58 31 650 1975
9390 114,3 5 71,5 40 703 2015
9400 120 5 72,5 42 625 1937
9430 100 4 60 50 605 1937
9440 98 5 58 41,5 540 1912
9560 108 5 65 43 595 1975
6 1/2 J X 15 H2 7385 108 4 65 20 460 1937
6 1/2 JJ X 15 5651 139,7 6 100 41 935 2083
8605 114,3 5 60 50 670 1975
8705 114,3 5 60 45 615 1975
9175 114,3 5 64 55 490 1875
7 J X 15 9235 120 5 74 20 695 1985
I.1. Beschreibung der Stahlscheibenräder
Hersteller :ALCAR STAHLRÄDER GMBH
A-1030 Wien
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

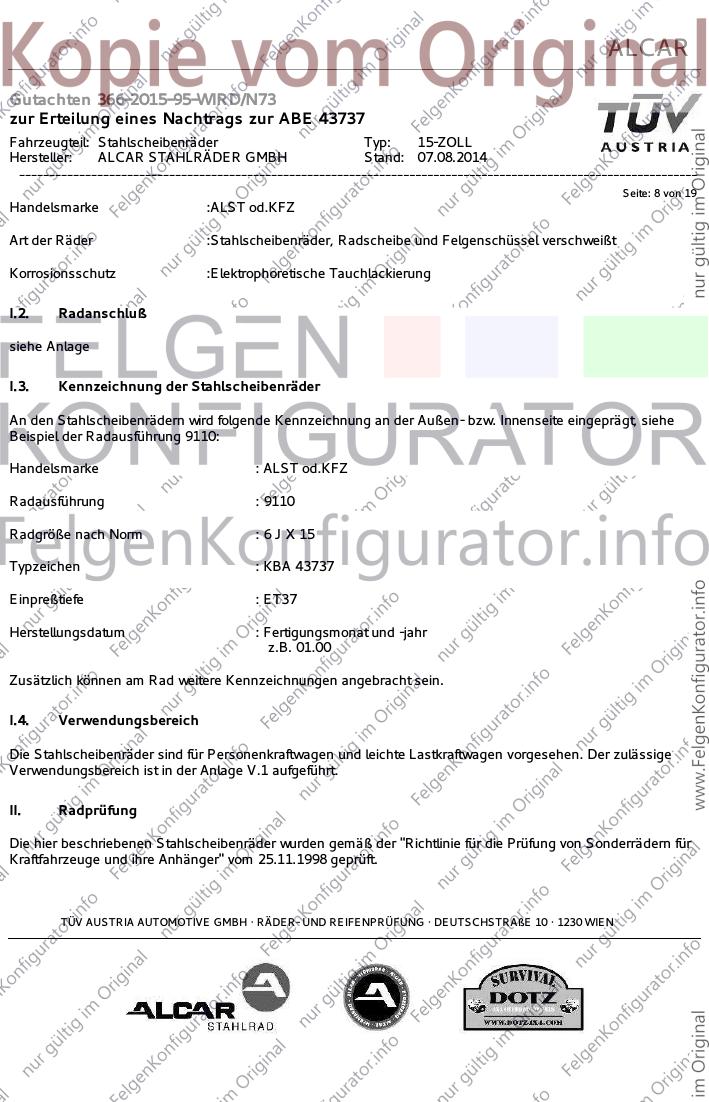

ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 8 von 19
Handelsmarke :ALST od.KFZ
Art der Räder :Stahlscheibenräder, Radscheibe und Felgenschüssel verschweißt
Korrosionsschutz :Elektrophoretische Tauchlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Stahlscheibenräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingeprägt, siehe
Beispiel der Radausführung 9110:
Handelsmarke : ALST od.KFZ
Radausführung : 9110
Radgröße nach Norm : 6 J X 15
Typzeichen : KBA 43737
Einpreßtiefe : ET37
Herstellungsdatum : Fertigungsmonat und -jahr
z.B. 01.00
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
I.4. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen vorgesehen. Der zulässige
Verwendungsbereich ist in der Anlage V.1 aufgeführt.
II. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 geprüft.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

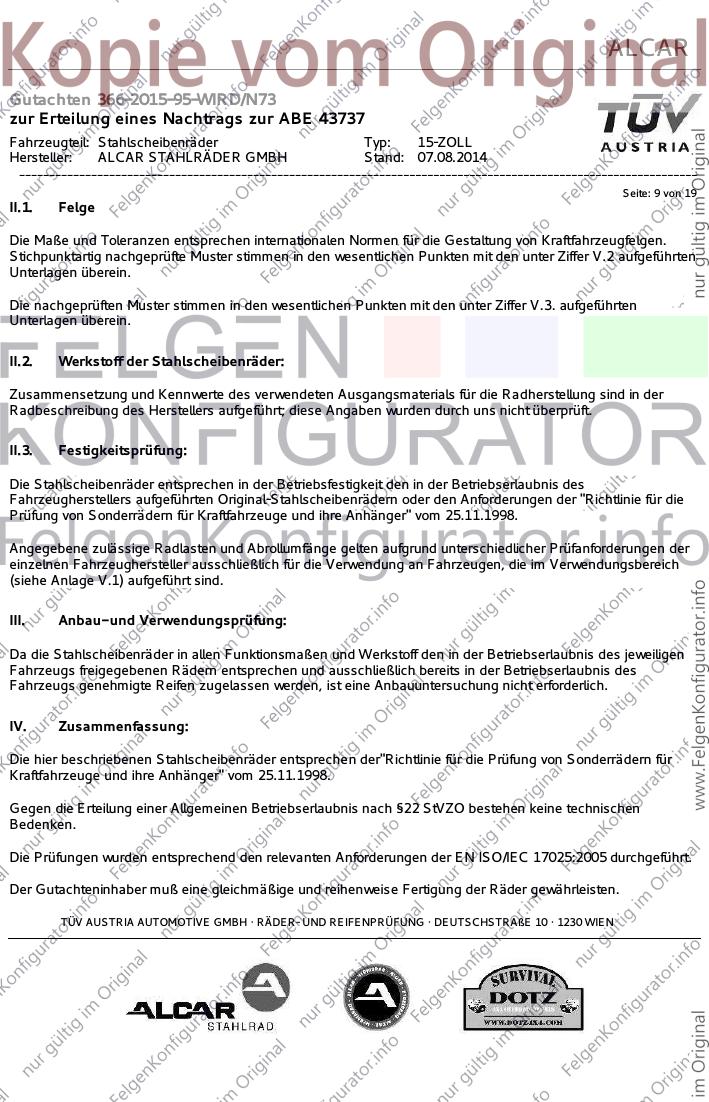

ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 9 von 19
II.1. Felge
Die Maße und Toleranzen entsprechen internationalen Normen für die Gestaltung von Kraftfahrzeugfelgen.
Stichpunktartig nachgeprüfte Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.2 aufgeführten
Unterlagen überein.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Stahlscheibenräder:
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die Radherstellung sind in der
Radbeschreibung des Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Die Stahlscheibenräder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenrädern oder den Anforderungen der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der
einzelnen Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im Verwendungsbereich
(siehe Anlage V.1) aufgeführt sind.
III. Anbau- und Verwendungsprüfung:
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der Betriebserlaubnis des jeweiligen
Fahrzeugs freigegebenen Rädern entsprechen und ausschließlich bereits in der Betriebserlaubnis des
Fahrzeugs genehmigte Reifen zugelassen werden, ist eine Anbauuntersuchung nicht erforderlich.
IV. Zusammenfassung:
Die hier beschriebenen Stahlscheibenräder entsprechen der"Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 10 von 19
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Stahlscheibenrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht
ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anlage erstellt am Allg. Hinweise
4011 07.08.2014 liegt bei
5000 07.08.2014 liegt bei
5005 07.08.2014 liegt bei
5651 07.08.2014 liegt bei
6435 07.08.2014 liegt bei
6445 07.08.2014 liegt bei
6495 07.08.2014 liegt bei
6500 07.08.2014 liegt bei
6505 07.08.2014 liegt bei
6735 07.08.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 11 von 19
6775 07.08.2014 liegt bei
6815 07.08.2014 liegt bei
7150 07.08.2014 liegt bei
7190 07.08.2014 liegt bei
7210 07.08.2014 liegt bei
7215 07.08.2014 liegt bei
7223 07.08.2014 liegt bei
7255 07.08.2014 liegt bei
7305 07.08.2014 liegt bei
7340 07.08.2014 liegt bei
7355 07.08.2014 liegt bei
7380 07.08.2014 liegt bei
7385 07.08.2014 liegt bei
7395 07.08.2014 liegt bei
7405 07.08.2014 liegt bei
7415 07.08.2014 liegt bei
7430 07.08.2014 liegt bei
7475 07.08.2014 liegt bei
7510 07.08.2014 liegt bei
7510 07.08.2014 liegt bei
7530 07.08.2014 liegt bei
7575 07.08.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

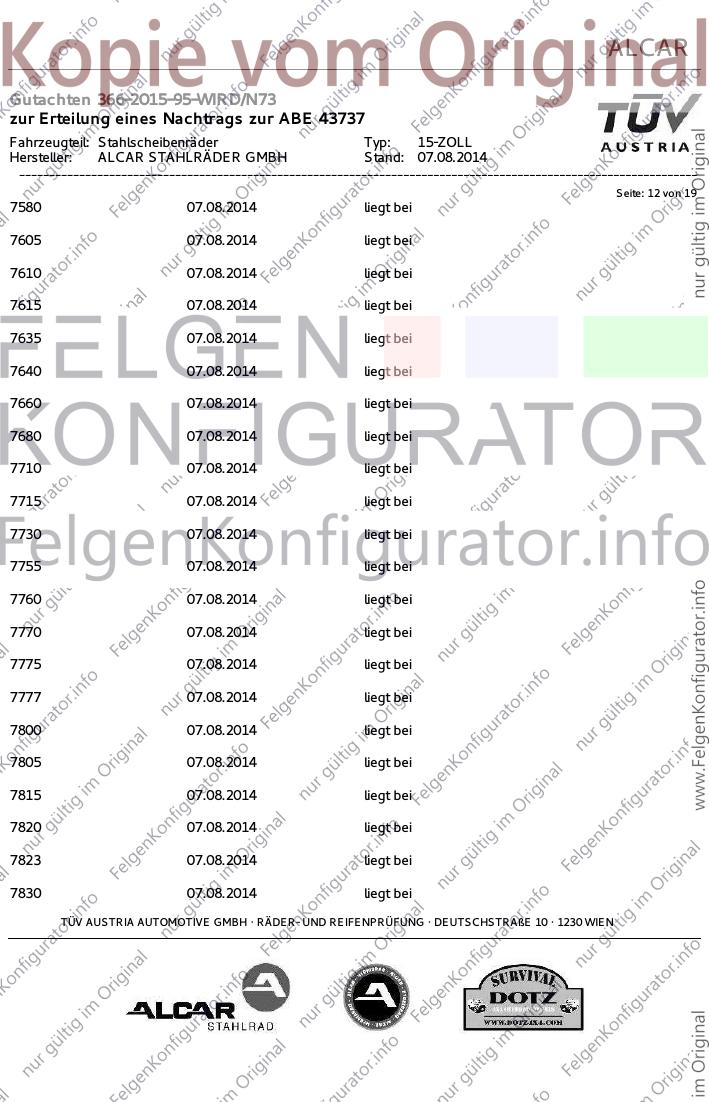

ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 12 von 19
7580 07.08.2014 liegt bei
7605 07.08.2014 liegt bei
7610 07.08.2014 liegt bei
7615 07.08.2014 liegt bei
7635 07.08.2014 liegt bei
7640 07.08.2014 liegt bei
7660 07.08.2014 liegt bei
7680 07.08.2014 liegt bei
7710 07.08.2014 liegt bei
7715 07.08.2014 liegt bei
7730 07.08.2014 liegt bei
7755 07.08.2014 liegt bei
7760 07.08.2014 liegt bei
7770 07.08.2014 liegt bei
7775 07.08.2014 liegt bei
7777 07.08.2014 liegt bei
7800 07.08.2014 liegt bei
7805 07.08.2014 liegt bei
7815 07.08.2014 liegt bei
7820 07.08.2014 liegt bei
7823 07.08.2014 liegt bei
7830 07.08.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 13 von 19
7835 07.08.2014 liegt bei
7850 07.08.2014 liegt bei
7890 07.08.2014 liegt bei
7900 07.08.2014 liegt bei
7915 07.08.2014 liegt bei
7930 07.08.2014 liegt bei
7935 07.08.2014 liegt bei
7940 07.08.2014 liegt bei
7945 07.08.2014 liegt bei
7960 07.08.2014 liegt bei
7965 07.08.2014 liegt bei
7970 07.08.2014 liegt bei
7975 07.08.2014 liegt bei
7985 07.08.2014 liegt bei
7995 07.08.2014 liegt bei
8000 07.08.2014 liegt bei
8010 07.08.2014 liegt bei
8025 07.08.2014 liegt bei
8030 07.08.2014 liegt bei
8036 07.08.2014 liegt bei
8037 07.08.2014 liegt bei
8045 07.08.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 14 von 19
8050 07.08.2014 liegt bei
8055 07.08.2014 liegt bei
8060 07.08.2014 liegt bei
8070 07.08.2014 liegt bei
8075 07.08.2014 liegt bei
8077 07.08.2014 liegt bei
8085 07.08.2014 liegt bei
8100 07.08.2014 liegt bei
8110 07.08.2014 liegt bei
8125 07.08.2014 liegt bei
8130 07.08.2014 liegt bei
8135 07.08.2014 liegt bei
8145 07.08.2014 liegt bei
8147 07.08.2014 liegt bei
8155 07.08.2014 liegt bei
8165 07.08.2014 liegt bei
8175 07.08.2014 liegt bei
8185 07.08.2014 liegt bei
8190 07.08.2014 liegt bei
8195 07.08.2014 liegt bei
8200 07.08.2014 liegt bei
8220 07.08.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 15 von 19
8235 07.08.2014 liegt bei
8245 07.08.2014 liegt bei
8270 07.08.2014 liegt bei
8305 07.08.2014 liegt bei
8330 07.08.2014 liegt bei
8337 07.08.2014 liegt bei
8350 07.08.2014 liegt bei
8355 07.08.2014 liegt bei
8360 07.08.2014 liegt bei
8365 07.08.2014 liegt bei
8370 07.08.2014 liegt bei
8375 07.08.2014 liegt bei
8380 07.08.2014 liegt bei
8385 07.08.2014 liegt bei
8390 07.08.2014 liegt bei
8410 07.08.2014 liegt bei
8415 07.08.2014 liegt bei
8420 07.08.2014 liegt bei
8430 07.08.2014 liegt bei
8435 07.08.2014 liegt bei
8442 07.08.2014 liegt bei
8445 07.08.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 16 von 19
8460 07.08.2014 liegt bei
8470 07.08.2014 liegt bei
8475 07.08.2014 liegt bei
8477 07.08.2014 liegt bei
8480 07.08.2014 liegt bei
8495 07.08.2014 liegt bei
8503 07.08.2014 liegt bei
8505 07.08.2014 liegt bei
8515 07.08.2014 liegt bei
8520 07.08.2014 liegt bei
8525 07.08.2014 liegt bei
8535 07.08.2014 liegt bei
8555 07.08.2014 liegt bei
8605 07.08.2014 liegt bei
8613 07.08.2014 liegt bei
8625 07.08.2014 liegt bei
8630 07.08.2014 liegt bei
8665 07.08.2014 liegt bei
8680 07.08.2014 liegt bei
8685 07.08.2014 liegt bei
8690 07.08.2014 liegt bei
8705 07.08.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 17 von 19
8715 07.08.2014 liegt bei
8730 07.08.2014 liegt bei
8735 07.08.2014 liegt bei
8737 07.08.2014 liegt bei
8745 07.08.2014 liegt bei
8753 07.08.2014 liegt bei
8775 07.08.2014 liegt bei
8785 07.08.2014 liegt bei
8795 07.08.2014 liegt bei
8805 07.08.2014 liegt bei
8845 07.08.2014 liegt bei
8860 07.08.2014 liegt bei
8865 07.08.2014 liegt bei
8875 07.08.2014 liegt bei
8877 07.08.2014 liegt bei
8885 07.08.2014 liegt bei
8932 07.08.2014 liegt bei
8945 07.08.2014 liegt bei
8950 07.08.2014 liegt bei
8955 07.08.2014 liegt bei
8990 07.08.2014 liegt bei
8995 07.08.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 18 von 19
9005 07.08.2014 liegt bei
9025 07.08.2014 liegt bei
9075 07.08.2014 liegt bei
9110 07.08.2014 liegt bei
9120 07.08.2014 liegt bei
9140 07.08.2014 liegt bei
9145 07.08.2014 liegt bei
9157 07.08.2014 liegt bei
9160 07.08.2014 liegt bei
9165 07.08.2014 liegt bei
9175 07.08.2014 liegt bei
9235 07.08.2014 liegt bei
9245 07.08.2014 liegt bei
9285 07.08.2014 liegt bei
9330 07.08.2014 liegt bei
9340 07.08.2014 liegt bei
9345 07.08.2014 liegt bei
9360 07.08.2014 liegt bei
9370 07.08.2014 liegt bei
9375 07.08.2014 liegt bei
9385 07.08.2014 liegt bei
9390 07.08.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

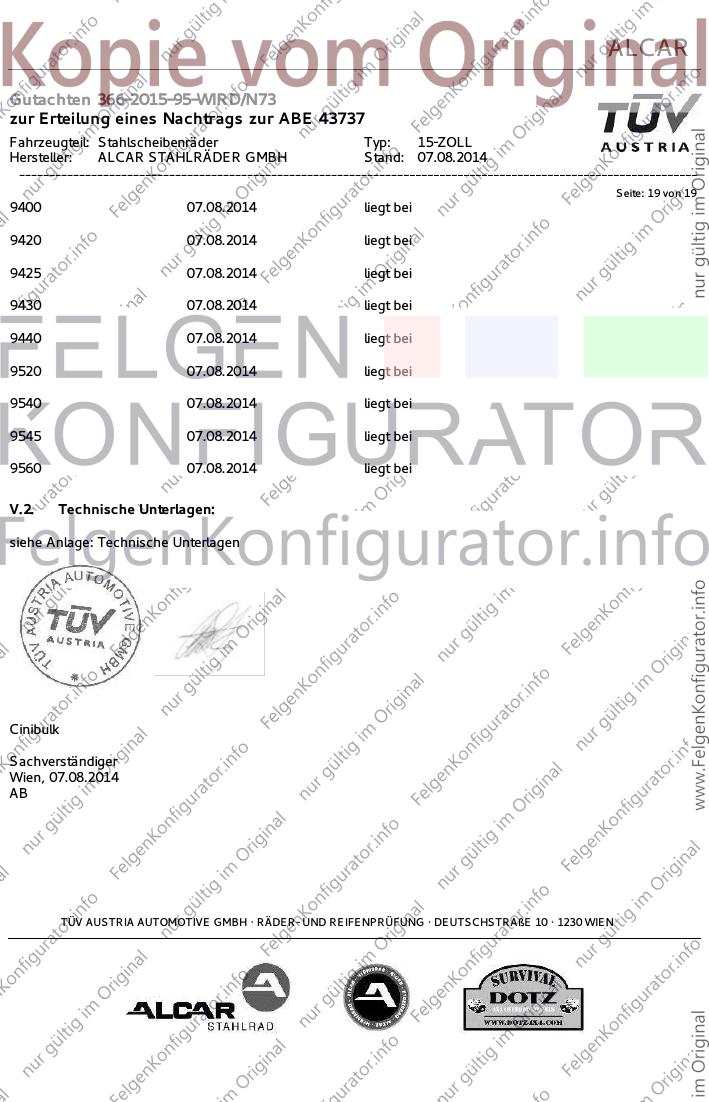

ALCAR
Gutachten 366-2015-95-WIRD/N73
zur Erteilung eines Nachtrags zur ABE 43737
Fahrzeugteil: Stahlscheibenräder Typ: 15-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 07.08.2014
_________________________________________________________________________________________________________________
Seite: 19 von 19
9400 07.08.2014 liegt bei
9420 07.08.2014 liegt bei
9425 07.08.2014 liegt bei
9430 07.08.2014 liegt bei
9440 07.08.2014 liegt bei
9520 07.08.2014 liegt bei
9540 07.08.2014 liegt bei
9545 07.08.2014 liegt bei
9560 07.08.2014 liegt bei
V.2. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Wien, 07.08.2014
AB
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

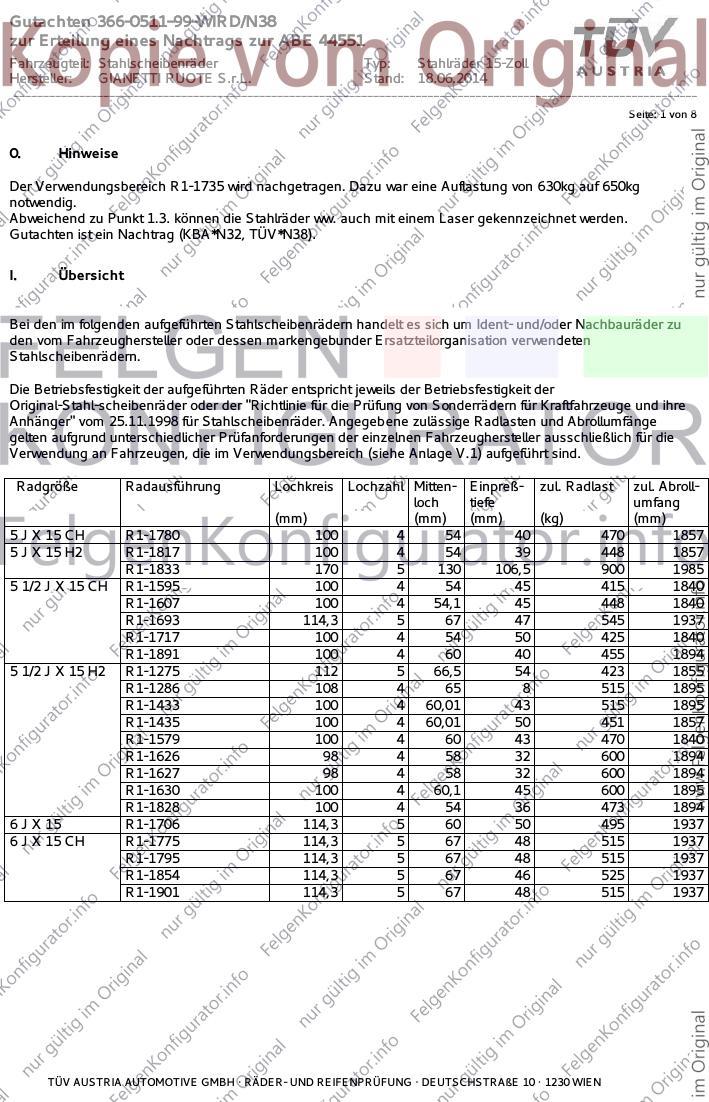

Gutachten 366-0511-99-WIRD/N38
zur Erteilung eines Nachtrags zur ABE 44551
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 15-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 1 von 8
0. Hinweise
Der Verwendungsbereich R1-1735 wird nachgetragen. Dazu war eine Auflastung von 630kg auf 650kg
notwendig.
Abweichend zu Punkt 1.3. können die Stahlräder ww. auch mit einem Laser gekennzeichnet werden.
Gutachten ist ein Nachtrag (KBA*N32, TÜV*N38).
I. Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- und/oder Nachbauräder zu
den vom Fahrzeughersteller oder dessen markengebunder Ersatzteilorganisation verwendeten
Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahl-scheibenräder oder der "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre
Anhänger" vom 25.11.1998 für Stahlscheibenräder. Angegebene zulässige Radlasten und Abrollumfänge
gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die
Verwendung an Fahrzeugen, die im Verwendungsbereich (siehe Anlage V.1) aufgeführt sind.
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
5 J X 15 CH R1-1780 100 4 54 40 470 1857
5 J X 15 H2 R1-1817 100 4 54 39 448 1857
R1-1833 170 5 130 106,5 900 1985
5 1/2 J X 15 CH R1-1595 100 4 54 45 415 1840
R1-1607 100 4 54,1 45 448 1840
R1-1693 114,3 5 67 47 545 1937
R1-1717 100 4 54 50 425 1840
R1-1891 100 4 60 40 455 1894
5 1/2 J X 15 H2 R1-1275 112 5 66,5 54 423 1855
R1-1286 108 4 65 8 515 1895
R1-1433 100 4 60,01 43 515 1895
R1-1435 100 4 60,01 50 451 1857
R1-1579 100 4 60 43 470 1840
R1-1626 98 4 58 32 600 1894
R1-1627 98 4 58 32 600 1894
R1-1630 100 4 60,1 45 600 1895
R1-1828 100 4 54 36 473 1894
6 J X 15 R1-1706 114,3 5 60 50 495 1937
6 J X 15 CH R1-1775 114,3 5 67 48 515 1937
R1-1795 114,3 5 67 48 515 1937
R1-1854 114,3 5 67 46 525 1937
R1-1901 114,3 5 67 48 515 1937
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

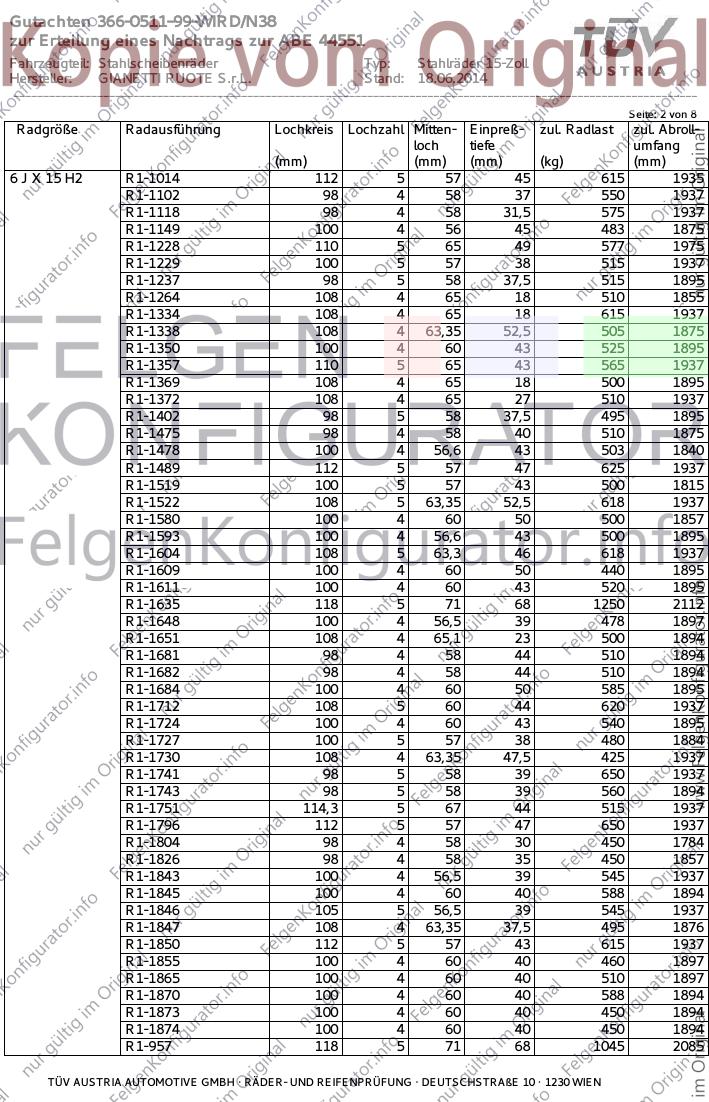

Gutachten 366-0511-99-WIRD/N38
zur Erteilung eines Nachtrags zur ABE 44551
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 15-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 2 von 8
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 J X 15 H2 R1-1014 112 5 57 45 615 1935
R1-1102 98 4 58 37 550 1937
R1-1118 98 4 58 31,5 575 1937
R1-1149 100 4 56 45 483 1875
R1-1228 110 5 65 49 577 1975
R1-1229 100 5 57 38 515 1937
R1-1237 98 5 58 37,5 515 1895
R1-1264 108 4 65 18 510 1855
R1-1334 108 4 65 18 615 1937
R1-1338 108 4 63,35 52,5 505 1875
R1-1350 100 4 60 43 525 1895
R1-1357 110 5 65 43 565 1937
R1-1369 108 4 65 18 500 1895
R1-1372 108 4 65 27 510 1937
R1-1402 98 5 58 37,5 495 1895
R1-1475 98 4 58 40 510 1875
R1-1478 100 4 56,6 43 503 1840
R1-1489 112 5 57 47 625 1937
R1-1519 100 5 57 43 500 1815
R1-1522 108 5 63,35 52,5 618 1937
R1-1580 100 4 60 50 500 1857
R1-1593 100 4 56,6 43 500 1895
R1-1604 108 5 63,3 46 618 1937
R1-1609 100 4 60 50 440 1895
R1-1611 100 4 60 43 520 1895
R1-1635 118 5 71 68 1250 2112
R1-1648 100 4 56,5 39 478 1897
R1-1651 108 4 65,1 23 500 1894
R1-1681 98 4 58 44 510 1894
R1-1682 98 4 58 44 510 1894
R1-1684 100 4 60 50 585 1895
R1-1712 108 5 60 44 620 1937
R1-1724 100 4 60 43 540 1895
R1-1727 100 5 57 38 480 1884
R1-1730 108 4 63,35 47,5 425 1937
R1-1741 98 5 58 39 650 1937
R1-1743 98 5 58 39 560 1894
R1-1751 114,3 5 67 44 515 1937
R1-1796 112 5 57 47 650 1937
R1-1804 98 4 58 30 450 1784
R1-1826 98 4 58 35 450 1857
R1-1843 100 4 56,5 39 545 1937
R1-1845 100 4 60 40 588 1894
R1-1846 105 5 56,5 39 545 1937
R1-1847 108 4 63,35 37,5 495 1876
R1-1850 112 5 57 43 615 1937
R1-1855 100 4 60 40 460 1897
R1-1865 100 4 60 40 510 1897
R1-1870 100 4 60 40 588 1894
R1-1873 100 4 60 40 450 1894
R1-1874 100 4 60 40 450 1894
R1-957 118 5 71 68 1045 2085

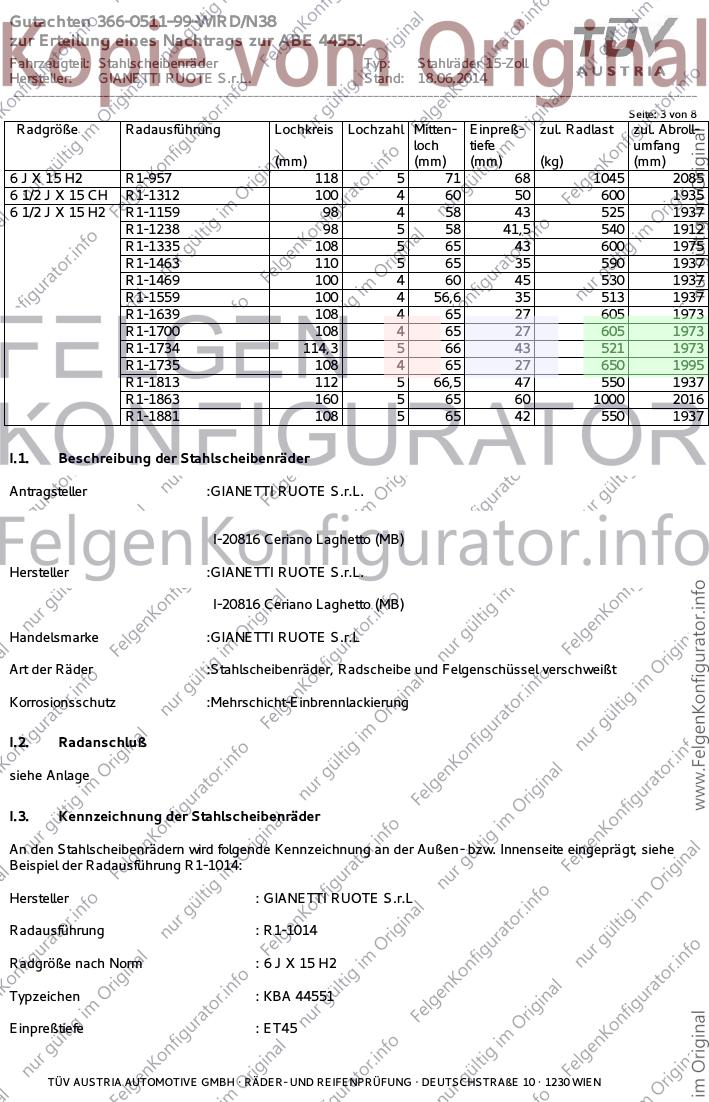

TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0511-99-WIRD/N38
zur Erteilung eines Nachtrags zur ABE 44551
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 15-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 3 von 8
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 J X 15 H2 R1-957 118 5 71 68 1045 2085
6 1/2 J X 15 CH R1-1312 100 4 60 50 600 1935
6 1/2 J X 15 H2 R1-1159 98 4 58 43 525 1937
R1-1238 98 5 58 41,5 540 1912
R1-1335 108 5 65 43 600 1975
R1-1463 110 5 65 35 590 1937
R1-1469 100 4 60 45 530 1937
R1-1559 100 4 56,6 35 513 1937
R1-1639 108 4 65 27 605 1973
R1-1700 108 4 65 27 605 1973
R1-1734 114,3 5 66 43 521 1973
R1-1735 108 4 65 27 650 1995
R1-1813 112 5 66,5 47 550 1937
R1-1863 160 5 65 60 1000 2016
R1-1881 108 5 65 42 550 1937
I.1. Beschreibung der Stahlscheibenräder
Antragsteller :GIANETTI RUOTE S.r.L.
I-20816 Ceriano Laghetto (MB)
Hersteller :GIANETTI RUOTE S.r.L.
I-20816 Ceriano Laghetto (MB)
Handelsmarke :GIANETTI RUOTE S.r.L
Art der Räder :Stahlscheibenräder, Radscheibe und Felgenschüssel verschweißt
Korrosionsschutz :Mehrschicht-Einbrennlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Stahlscheibenräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingeprägt, siehe
Beispiel der Radausführung R1-1014:
Hersteller : GIANETTI RUOTE S.r.L
Radausführung : R1-1014
Radgröße nach Norm : 6 J X 15 H2
Typzeichen : KBA 44551
Einpreßtiefe : ET45

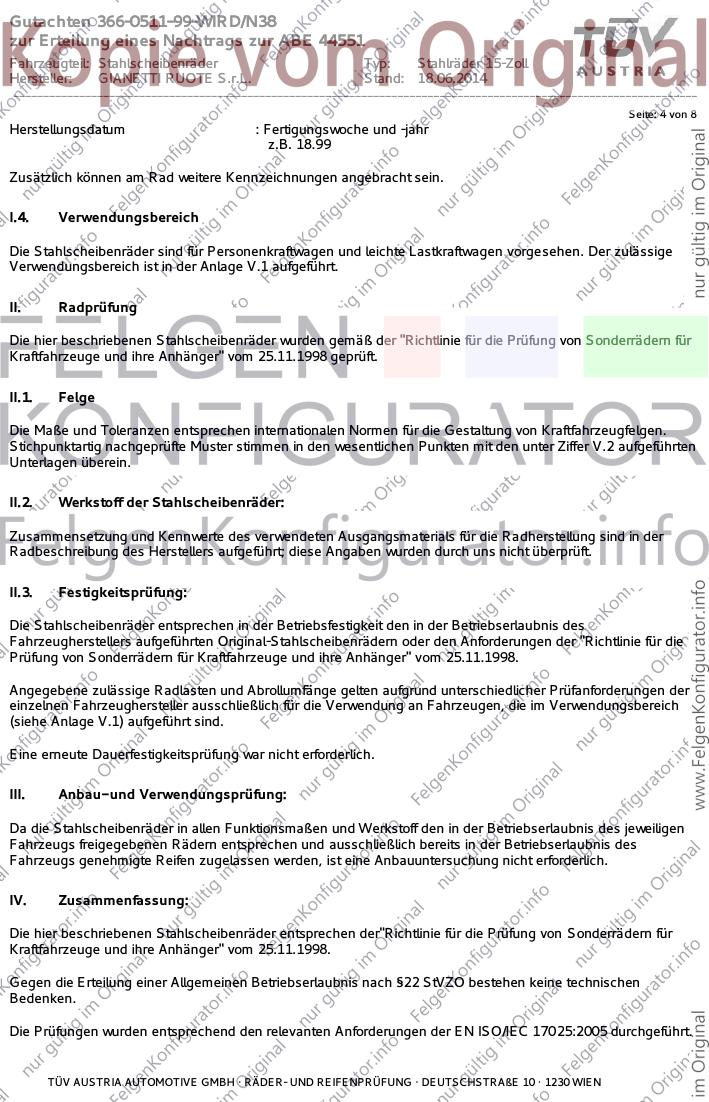

TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0511-99-WIRD/N38
zur Erteilung eines Nachtrags zur ABE 44551
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 15-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 4 von 8
Herstellungsdatum : Fertigungswoche und -jahr
z.B. 18.99
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
I.4. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen vorgesehen. Der zulässige
Verwendungsbereich ist in der Anlage V.1 aufgeführt.
II. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen entsprechen internationalen Normen für die Gestaltung von Kraftfahrzeugfelgen.
Stichpunktartig nachgeprüfte Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.2 aufgeführten
Unterlagen überein.
II.2. Werkstoff der Stahlscheibenräder:
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die Radherstellung sind in der
Radbeschreibung des Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Die Stahlscheibenräder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenrädern oder den Anforderungen der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der
einzelnen Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im Verwendungsbereich
(siehe Anlage V.1) aufgeführt sind.
Eine erneute Dauerfestigkeitsprüfung war nicht erforderlich.
III. Anbau- und Verwendungsprüfung:
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der Betriebserlaubnis des jeweiligen
Fahrzeugs freigegebenen Rädern entsprechen und ausschließlich bereits in der Betriebserlaubnis des
Fahrzeugs genehmigte Reifen zugelassen werden, ist eine Anbauuntersuchung nicht erforderlich.
IV. Zusammenfassung:
Die hier beschriebenen Stahlscheibenräder entsprechen der"Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.

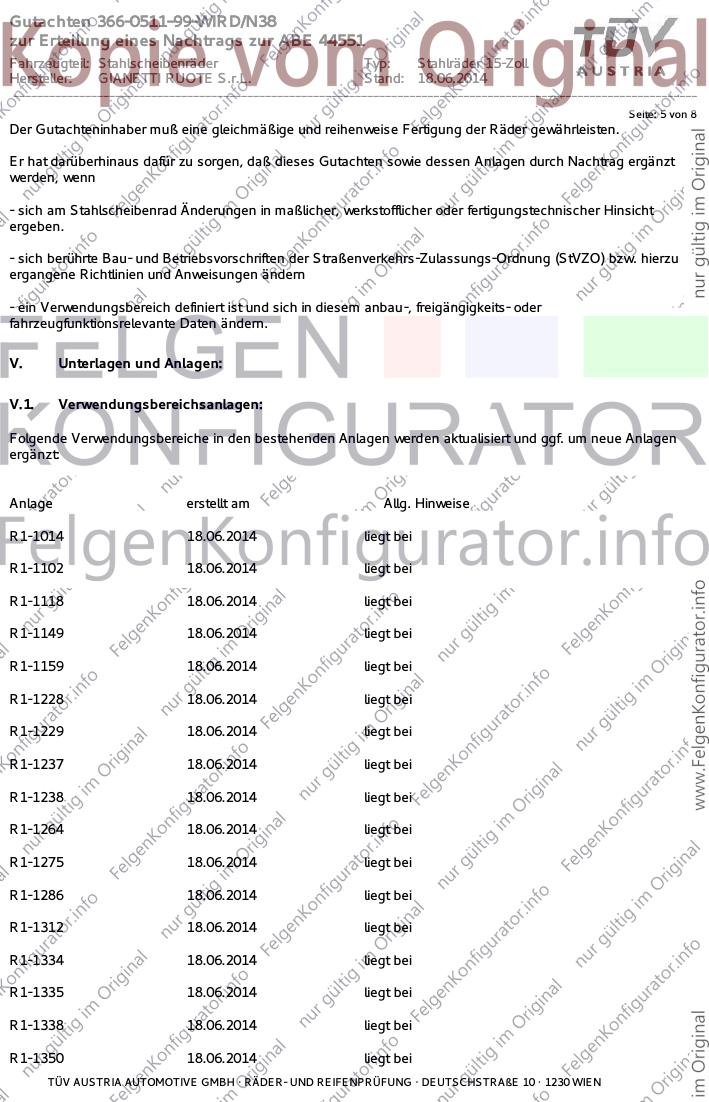

TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0511-99-WIRD/N38
zur Erteilung eines Nachtrags zur ABE 44551
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 15-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 5 von 8
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Stahlscheibenrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht
ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anlage erstellt am Allg. Hinweise
R1-1014 18.06.2014 liegt bei
R1-1102 18.06.2014 liegt bei
R1-1118 18.06.2014 liegt bei
R1-1149 18.06.2014 liegt bei
R1-1159 18.06.2014 liegt bei
R1-1228 18.06.2014 liegt bei
R1-1229 18.06.2014 liegt bei
R1-1237 18.06.2014 liegt bei
R1-1238 18.06.2014 liegt bei
R1-1264 18.06.2014 liegt bei
R1-1275 18.06.2014 liegt bei
R1-1286 18.06.2014 liegt bei
R1-1312 18.06.2014 liegt bei
R1-1334 18.06.2014 liegt bei
R1-1335 18.06.2014 liegt bei
R1-1338 18.06.2014 liegt bei
R1-1350 18.06.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0511-99-WIRD/N38
zur Erteilung eines Nachtrags zur ABE 44551
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 15-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 6 von 8
R1-1357 18.06.2014 liegt bei
R1-1369 18.06.2014 liegt bei
R1-1372 18.06.2014 liegt bei
R1-1402 18.06.2014 liegt bei
R1-1433 18.06.2014 liegt bei
R1-1435 18.06.2014 liegt bei
R1-1463 18.06.2014 liegt bei
R1-1469 18.06.2014 liegt bei
R1-1475 18.06.2014 liegt bei
R1-1478 18.06.2014 liegt bei
R1-1489 18.06.2014 liegt bei
R1-1519 18.06.2014 liegt bei
R1-1522 18.06.2014 liegt bei
R1-1559 18.06.2014 liegt bei
R1-1579 18.06.2014 liegt bei
R1-1580 18.06.2014 liegt bei
R1-1593 18.06.2014 liegt bei
R1-1595 18.06.2014 liegt bei
R1-1604 18.06.2014 liegt bei
R1-1607 18.06.2014 liegt bei
R1-1609 18.06.2014 liegt bei
R1-1611 18.06.2014 liegt bei
R1-1626 18.06.2014 liegt bei
R1-1627 18.06.2014 liegt bei
R1-1630 18.06.2014 liegt bei
R1-1635 18.06.2014 liegt bei
R1-1639 18.06.2014 liegt bei
R1-1648 18.06.2014 liegt bei
R1-1651 18.06.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0511-99-WIRD/N38
zur Erteilung eines Nachtrags zur ABE 44551
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 15-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 7 von 8
R1-1681 18.06.2014 liegt bei
R1-1682 18.06.2014 liegt bei
R1-1684 18.06.2014 liegt bei
R1-1693 18.06.2014 liegt bei
R1-1700 18.06.2014 liegt bei
R1-1706 18.06.2014 liegt bei
R1-1712 18.06.2014 liegt bei
R1-1717 18.06.2014 liegt bei
R1-1724 18.06.2014 liegt bei
R1-1727 18.06.2014 liegt bei
R1-1730 18.06.2014 liegt bei
R1-1734 18.06.2014 liegt bei
R1-1735 18.06.2014 liegt bei
R1-1741 18.06.2014 liegt bei
R1-1743 18.06.2014 liegt bei
R1-1751 18.06.2014 liegt bei
R1-1775 18.06.2014 liegt bei
R1-1780 18.06.2014 liegt bei
R1-1795 18.06.2014 liegt bei
R1-1796 18.06.2014 liegt bei
R1-1804 18.06.2014 liegt bei
R1-1813 18.06.2014 liegt bei
R1-1817 18.06.2014 liegt bei
R1-1826 18.06.2014 liegt bei
R1-1828 18.06.2014 liegt bei
R1-1833 18.06.2014 liegt bei
R1-1843 18.06.2014 liegt bei
R1-1845 18.06.2014 liegt bei
R1-1846 18.06.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0511-99-WIRD/N38
zur Erteilung eines Nachtrags zur ABE 44551
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 15-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 8 von 8
R1-1847 18.06.2014 liegt bei
R1-1850 18.06.2014 liegt bei
R1-1854 18.06.2014 liegt bei
R1-1855 18.06.2014 liegt bei
R1-1863 18.06.2014 liegt bei
R1-1865 18.06.2014 liegt bei
R1-1870 18.06.2014 liegt bei
R1-1873 18.06.2014 liegt bei
R1-1874 18.06.2014 liegt bei
R1-1881 18.06.2014 liegt bei
R1-1891 18.06.2014 liegt bei
R1-1901 18.06.2014 liegt bei
R1-957 18.06.2014 liegt bei
V.2. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Wien, 18.06.2014
AB
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
