Gutachten
Nr. ID-000008-P0-033
zur Erteilung des Nachtrages 14 zur Allgemeinen Betriebserlaubnis Nr. 44544
nach § 22 Straßenverkehrs-Zulassungs-Ordnung
Ident- bzw. Nachbauräder 16“
I Auftraggeber: Kronprinz GmbH
Weyerstraße 112 - 114
42697 Solingen
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung
den heute gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung einer ABE
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO
ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte
beeinflussen.
Die 16-Zoll Stahlscheibenräder werden in 58 Ausführungen gefertigt.
Grund des Nachtrags:
- der Verwendungsbereich wird aktualisiert/erweitert
II Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- bzw.
Nachbauräder zu den vom Fahrzeughersteller oder dessen markengebundener
Ersatzteilorganisation verwendeten Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahlscheibenräder bzw. Aluminium-Band-Räder oder der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom
25.11.1998 unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung
von Identrädern und Nachbau-Stahlscheibenrädern". Angegebene zulässige Radlasten
und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen
Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im
Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
Radgröße Ausführungs- Artikel- Loch- Loch- Mitten- Einpreß-
bezeichnung nummer kreis zahl loch tiefe
(mm) (mm) (mm)
6½Jx16 00021 RE 516005 108 5 60 36
6½Jx16 55904 RE 516005 108 5 60 36
7Jx16 BM 516003 BM 516003 120 5 72,5 47
7Jx16 BM 516017 BM 516017 120 5 72,5 34
6Jx16 FL 516002 FL 516002 98 5 58 36,5
6½Jx16 FL 516008 FL 516008 110 5 65 40
6Jx16 FL 616002 FL 616002 130 5 78 68
6Jx16 FL 616004 FL 616004 130 5 78 68
IFM - Geschäftsstelle Essen PRÜFLABORATORIUM / TEST LABORATORY
Adlerstraße 7 IFM - Institut für Fahrzeugtechnik und Mobilität
45307 Essen Akkreditiert nach/accredited DIN EN ISO/IEC 17025: D-PL-11109-01-00
Technischer Dienst/Technical service: KBA – P 00004-96

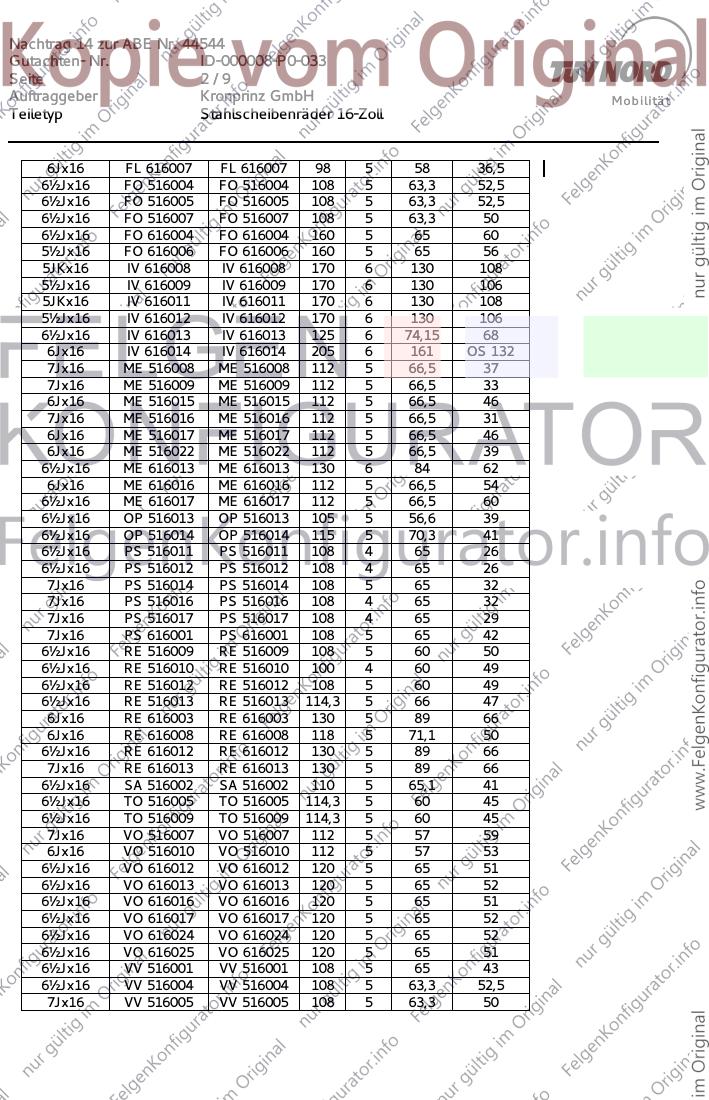

Nachtrag 14 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-P0-033
Seite 2/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
6Jx16 FL 616007 FL 616007 98 5 58 36,5
6½Jx16 FO 516004 FO 516004 108 5 63,3 52,5
6½Jx16 FO 516005 FO 516005 108 5 63,3 52,5
6½Jx16 FO 516007 FO 516007 108 5 63,3 50
6½Jx16 FO 616004 FO 616004 160 5 65 60
5½Jx16 FO 616006 FO 616006 160 5 65 56
5JKx16 IV 616008 IV 616008 170 6 130 108
5½Jx16 IV 616009 IV 616009 170 6 130 106
5JKx16 IV 616011 IV 616011 170 6 130 108
5½Jx16 IV 616012 IV 616012 170 6 130 106
6½Jx16 IV 616013 IV 616013 125 6 74,15 68
6Jx16 IV 616014 IV 616014 205 6 161 OS 132
7Jx16 ME 516008 ME 516008 112 5 66,5 37
7Jx16 ME 516009 ME 516009 112 5 66,5 33
6Jx16 ME 516015 ME 516015 112 5 66,5 46
7Jx16 ME 516016 ME 516016 112 5 66,5 31
6Jx16 ME 516017 ME 516017 112 5 66,5 46
6Jx16 ME 516022 ME 516022 112 5 66,5 39
6½Jx16 ME 616013 ME 616013 130 6 84 62
6Jx16 ME 616016 ME 616016 112 5 66,5 54
6½Jx16 ME 616017 ME 616017 112 5 66,5 60
6½Jx16 OP 516013 OP 516013 105 5 56,6 39
6½Jx16 OP 516014 OP 516014 115 5 70,3 41
6½Jx16 PS 516011 PS 516011 108 4 65 26
6½Jx16 PS 516012 PS 516012 108 4 65 26
7Jx16 PS 516014 PS 516014 108 5 65 32
7Jx16 PS 516016 PS 516016 108 4 65 32
7Jx16 PS 516017 PS 516017 108 4 65 29
7Jx16 PS 616001 PS 616001 108 5 65 42
6½Jx16 RE 516009 RE 516009 108 5 60 50
6½Jx16 RE 516010 RE 516010 100 4 60 49
6½Jx16 RE 516012 RE 516012 108 5 60 49
6½Jx16 RE 516013 RE 516013 114,3 5 66 47
6Jx16 RE 616003 RE 616003 130 5 89 66
6Jx16 RE 616008 RE 616008 118 5 71,1 50
6½Jx16 RE 616012 RE 616012 130 5 89 66
7Jx16 RE 616013 RE 616013 130 5 89 66
6½Jx16 SA 516002 SA 516002 110 5 65,1 41
6½Jx16 TO 516005 TO 516005 114,3 5 60 45
6½Jx16 TO 516009 TO 516009 114,3 5 60 45
7Jx16 VO 516007 VO 516007 112 5 57 59
6Jx16 VO 516010 VO 516010 112 5 57 53
6½Jx16 VO 616012 VO 616012 120 5 65 51
6½Jx16 VO 616013 VO 616013 120 5 65 52
6½Jx16 VO 616016 VO 616016 120 5 65 51
6½Jx16 VO 616017 VO 616017 120 5 65 52
6½Jx16 VO 616024 VO 616024 120 5 65 52
6½Jx16 VO 616025 VO 616025 120 5 65 51
6½Jx16 VV 516001 VV 516001 108 5 65 43
6½Jx16 VV 516004 VV 516004 108 5 63,3 52,5
7Jx16 VV 516005 VV 516005 108 5 63,3 50
Nachtrag 14 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-P0-033
Seite 3/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

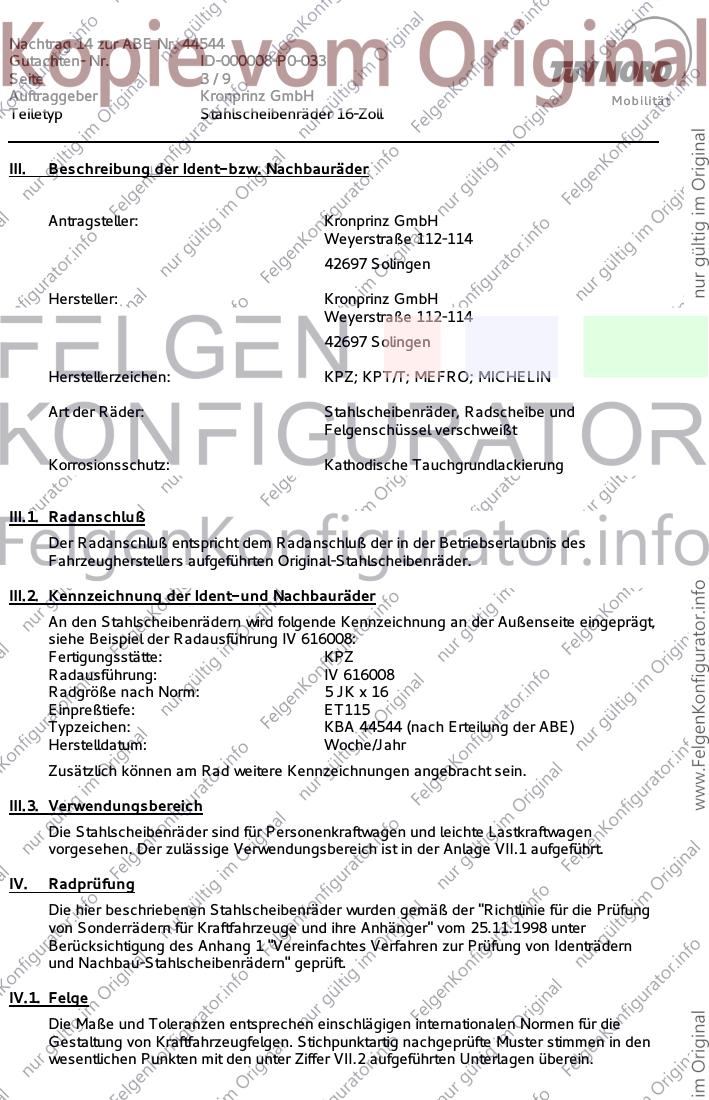

III. Beschreibung der Ident- bzw. Nachbauräder
Antragsteller: Kronprinz GmbH
Weyerstraße 112-114
42697 Solingen
Hersteller: Kronprinz GmbH
Weyerstraße 112-114
42697 Solingen
Herstellerzeichen: KPZ; KPT/T; MEFRO; MICHELIN
Art der Räder: Stahlscheibenräder, Radscheibe und
Felgenschüssel verschweißt
Korrosionsschutz: Kathodische Tauchgrundlackierung
III.1. Radanschluß
Der Radanschluß entspricht dem Radanschluß der in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenräder.
III.2. Kennzeichnung der Ident- und Nachbauräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außenseite eingeprägt,
siehe Beispiel der Radausführung IV 616008:
Fertigungsstätte: KPZ
Radausführung: IV 616008
Radgröße nach Norm: 5 JK x 16
Einpreßtiefe: ET115
Typzeichen: KBA 44544 (nach Erteilung der ABE)
Herstelldatum: Woche/Jahr
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
III.3. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen
vorgesehen. Der zulässige Verwendungsbereich ist in der Anlage VII.1 aufgeführt.
IV. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 unter
Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern
und Nachbau-Stahlscheibenrädern" geprüft.
IV.1. Felge
Die Maße und Toleranzen entsprechen einschlägigen internationalen Normen für die
Gestaltung von Kraftfahrzeugfelgen. Stichpunktartig nachgeprüfte Muster stimmen in den
wesentlichen Punkten mit den unter Ziffer VII.2 aufgeführten Unterlagen überein.
Nachtrag 14 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-P0-033
Seite 4/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

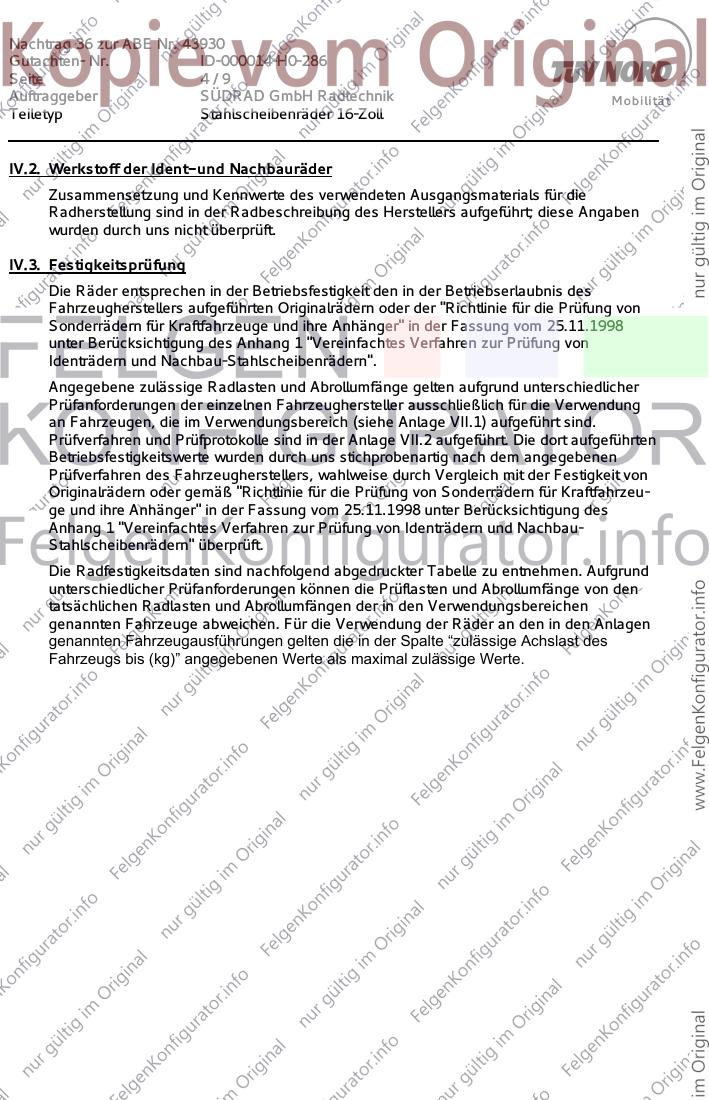

IV.2. Werkstoff der Ident- und Nachbauräder
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die
Radherstellung sind in der Radbeschreibung des Herstellers aufgeführt; diese Angaben
wurden durch uns nicht überprüft.
IV.3. Festigkeitsprüfung
Die Räder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Originalrädern oder der "Richtlinie für die Prüfung von
Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher
Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die Verwendung
an Fahrzeugen, die im Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
Prüfverfahren und Prüfprotokolle sind in der Anlage VII.2 aufgeführt. Die dort aufgeführten
Betriebsfestigkeitswerte wurden durch uns stichprobenartig nach dem angegebenen
Prüfverfahren des Fahrzeugherstellers, wahlweise durch Vergleich mit der Festigkeit von
Originalrädern oder gemäß "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeu-
ge und ihre Anhänger" in der Fassung vom 25.11.1998 unter Berücksichtigung des
Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern und Nachbau-
Stahlscheibenrädern" überprüft.
Die Radfestigkeitsdaten sind nachfolgend abgedruckter Tabelle zu entnehmen. Aufgrund
unterschiedlicher Prüfanforderungen können die Prüflasten und Abrollumfänge von den
tatsächlichen Radlasten und Abrollumfängen der in den Verwendungsbereichen
genannten Fahrzeuge abweichen. Für die Verwendung der Räder an den in den Anlagen
genannten Fahrzeugausführungen gelten die in der Spalte “zulässige Achslast des
Fahrzeugs bis (kg)” angegebenen Werte als maximal zulässige Werte.

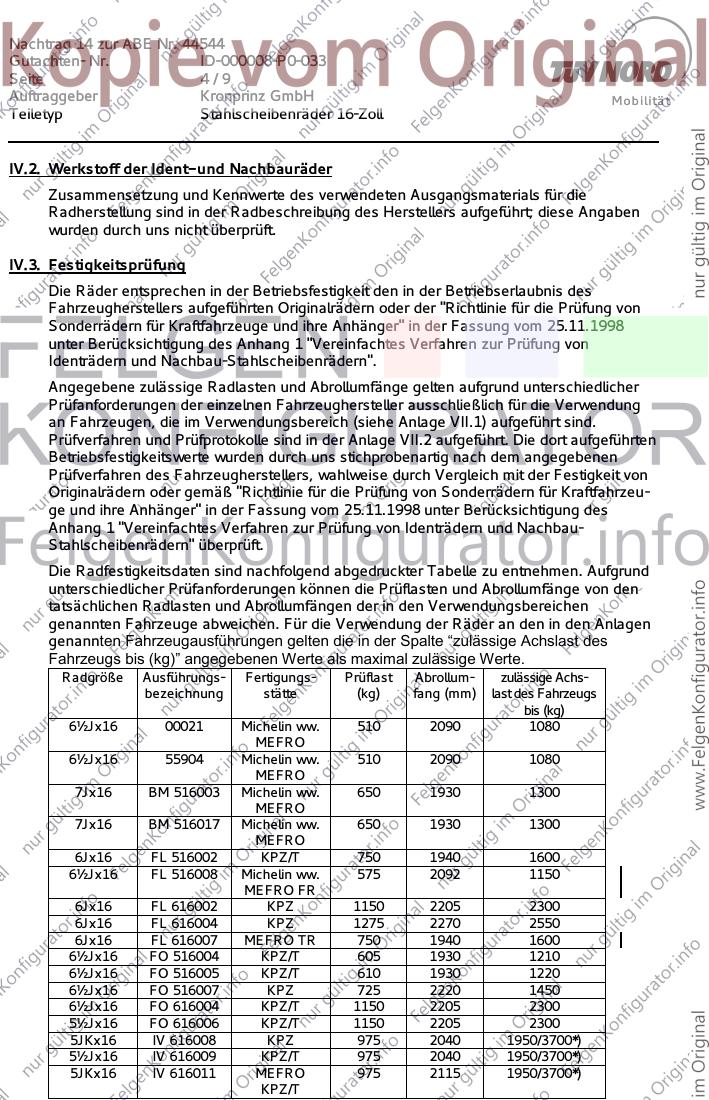

Radgröße Ausführungs- Fertigungs- Prüflast Abrollum- zulässige Achs-
bezeichnung stätte (kg) fang (mm) last des Fahrzeugs
bis (kg)
6½Jx16 00021 Michelin ww. 510 2090 1080
MEFRO
6½Jx16 55904 Michelin ww. 510 2090 1080
MEFRO
7Jx16 BM 516003 Michelin ww. 650 1930 1300
MEFRO
7Jx16 BM 516017 Michelin ww. 650 1930 1300
MEFRO
6Jx16 FL 516002 KPZ/T 750 1940 1600
6½Jx16 FL 516008 Michelin ww. 575 2092 1150
MEFRO FR
6Jx16 FL 616002 KPZ 1150 2205 2300
6Jx16 FL 616004 KPZ 1275 2270 2550
6Jx16 FL 616007 MEFRO TR 750 1940 1600
6½Jx16 FO 516004 KPZ/T 605 1930 1210
6½Jx16 FO 516005 KPZ/T 610 1930 1220
6½Jx16 FO 516007 KPZ 725 2220 1450
6½Jx16 FO 616004 KPZ/T 1150 2205 2300
5½Jx16 FO 616006 KPZ/T 1150 2205 2300
5JKx16 IV 616008 KPZ 975 2040 1950/3700*)
5½Jx16 IV 616009 KPZ/T 975 2040 1950/3700*)
5JKx16 IV 616011 MEFRO 975 2115 1950/3700*)
KPZ/T
Nachtrag 14 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-P0-033
Seite 5/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

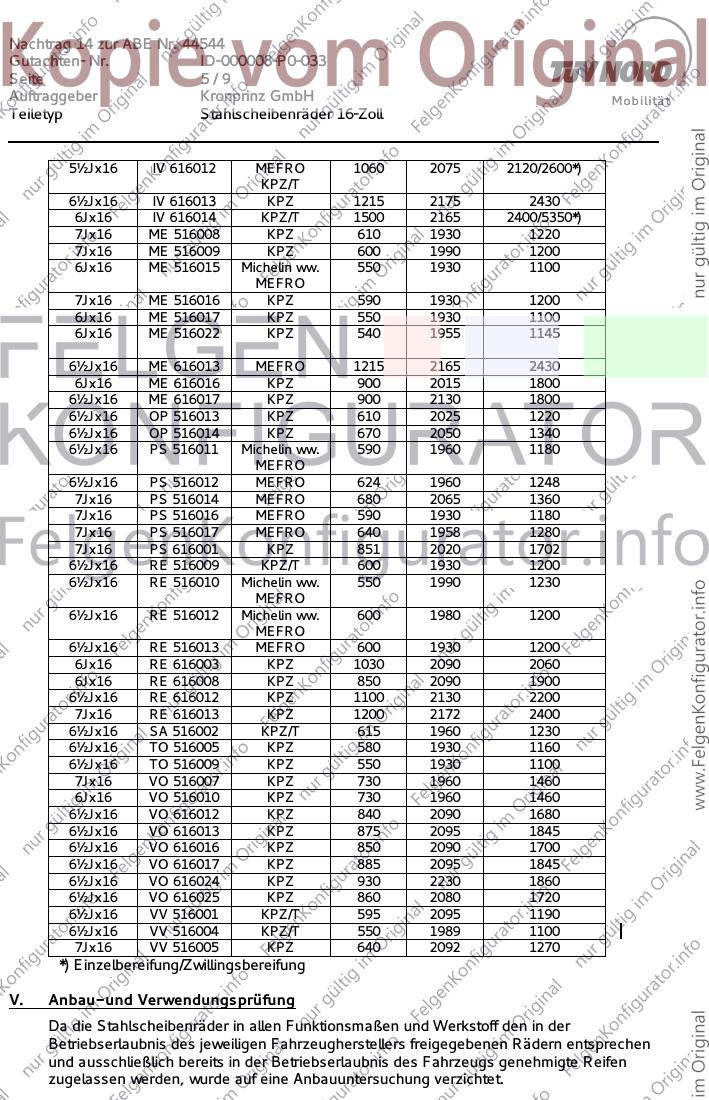

5½Jx16 IV 616012 MEFRO 1060 2075 2120/2600*)
KPZ/T
6½Jx16 IV 616013 KPZ 1215 2175 2430
6Jx16 IV 616014 KPZ/T 1500 2165 2400/5350*)
7Jx16 ME 516008 KPZ 610 1930 1220
7Jx16 ME 516009 KPZ 600 1990 1200
6Jx16 ME 516015 Michelin ww. 550 1930 1100
MEFRO
7Jx16 ME 516016 KPZ 590 1930 1200
6Jx16 ME 516017 KPZ 550 1930 1100
6Jx16 ME 516022 KPZ 540 1955 1145
6½Jx16 ME 616013 MEFRO 1215 2165 2430
6Jx16 ME 616016 KPZ 900 2015 1800
6½Jx16 ME 616017 KPZ 900 2130 1800
6½Jx16 OP 516013 KPZ 610 2025 1220
6½Jx16 OP 516014 KPZ 670 2050 1340
6½Jx16 PS 516011 Michelin ww. 590 1960 1180
MEFRO
6½Jx16 PS 516012 MEFRO 624 1960 1248
7Jx16 PS 516014 MEFRO 680 2065 1360
7Jx16 PS 516016 MEFRO 590 1930 1180
7Jx16 PS 516017 MEFRO 640 1958 1280
7Jx16 PS 616001 KPZ 851 2020 1702
6½Jx16 RE 516009 KPZ/T 600 1930 1200
6½Jx16 RE 516010 Michelin ww. 550 1990 1230
MEFRO
6½Jx16 RE 516012 Michelin ww. 600 1980 1200
MEFRO
6½Jx16 RE 516013 MEFRO 600 1930 1200
6Jx16 RE 616003 KPZ 1030 2090 2060
6Jx16 RE 616008 KPZ 850 2090 1900
6½Jx16 RE 616012 KPZ 1100 2130 2200
7Jx16 RE 616013 KPZ 1200 2172 2400
6½Jx16 SA 516002 KPZ/T 615 1960 1230
6½Jx16 TO 516005 KPZ 580 1930 1160
6½Jx16 TO 516009 KPZ 550 1930 1100
7Jx16 VO 516007 KPZ 730 1960 1460
6Jx16 VO 516010 KPZ 730 1960 1460
6½Jx16 VO 616012 KPZ 840 2090 1680
6½Jx16 VO 616013 KPZ 875 2095 1845
6½Jx16 VO 616016 KPZ 850 2090 1700
6½Jx16 VO 616017 KPZ 885 2095 1845
6½Jx16 VO 616024 KPZ 930 2230 1860
6½Jx16 VO 616025 KPZ 860 2080 1720
6½Jx16 VV 516001 KPZ/T 595 2095 1190
6½Jx16 VV 516004 KPZ/T 550 1989 1100
7Jx16 VV 516005 KPZ 640 2092 1270
*) Einzelbereifung/Zwillingsbereifung
V. Anbau- und Verwendungsprüfung
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der
Betriebserlaubnis des jeweiligen Fahrzeugherstellers freigegebenen Rädern entsprechen
und ausschließlich bereits in der Betriebserlaubnis des Fahrzeugs genehmigte Reifen
zugelassen werden, wurde auf eine Anbauuntersuchung verzichtet.
Nachtrag 14 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-P0-033
Seite 6/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

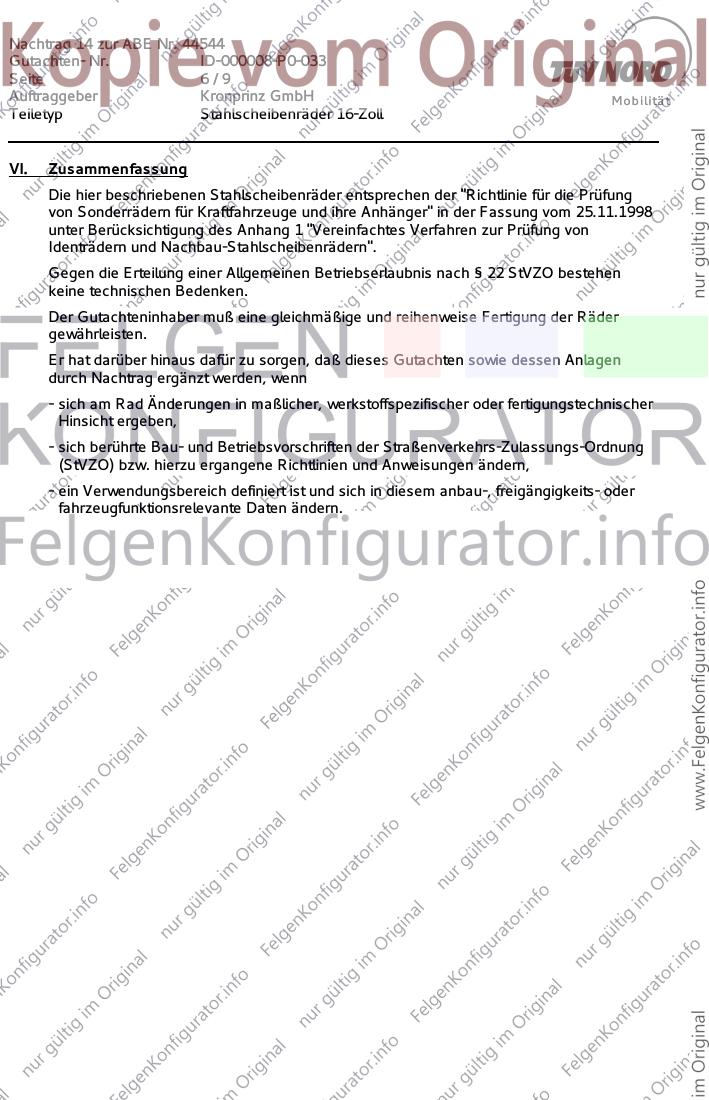

VI. Zusammenfassung
Die hier beschriebenen Stahlscheibenräder entsprechen der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach § 22 StVZO bestehen
keine technischen Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder
gewährleisten.
Er hat darüber hinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen
durch Nachtrag ergänzt werden, wenn
- sich am Rad Änderungen in maßlicher, werkstoffspezifischer oder fertigungstechnischer
Hinsicht ergeben,
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung
(StVZO) bzw. hierzu ergangene Richtlinien und Anweisungen ändern,
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Nachtrag 14 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-P0-033
Seite 7/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll

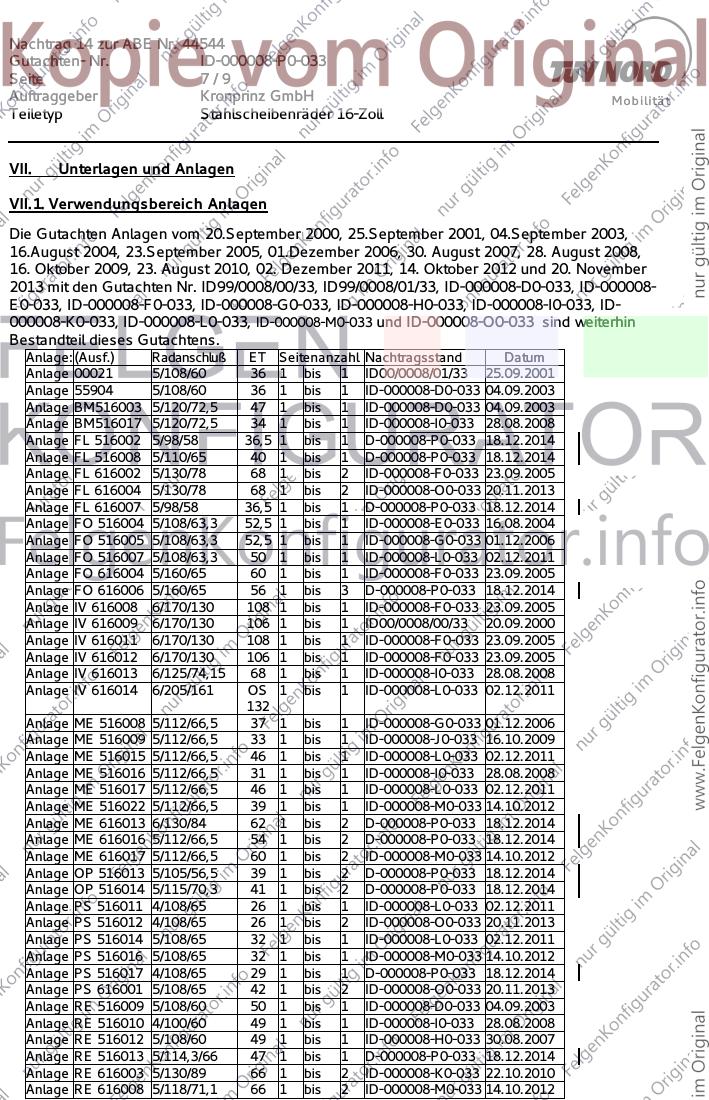

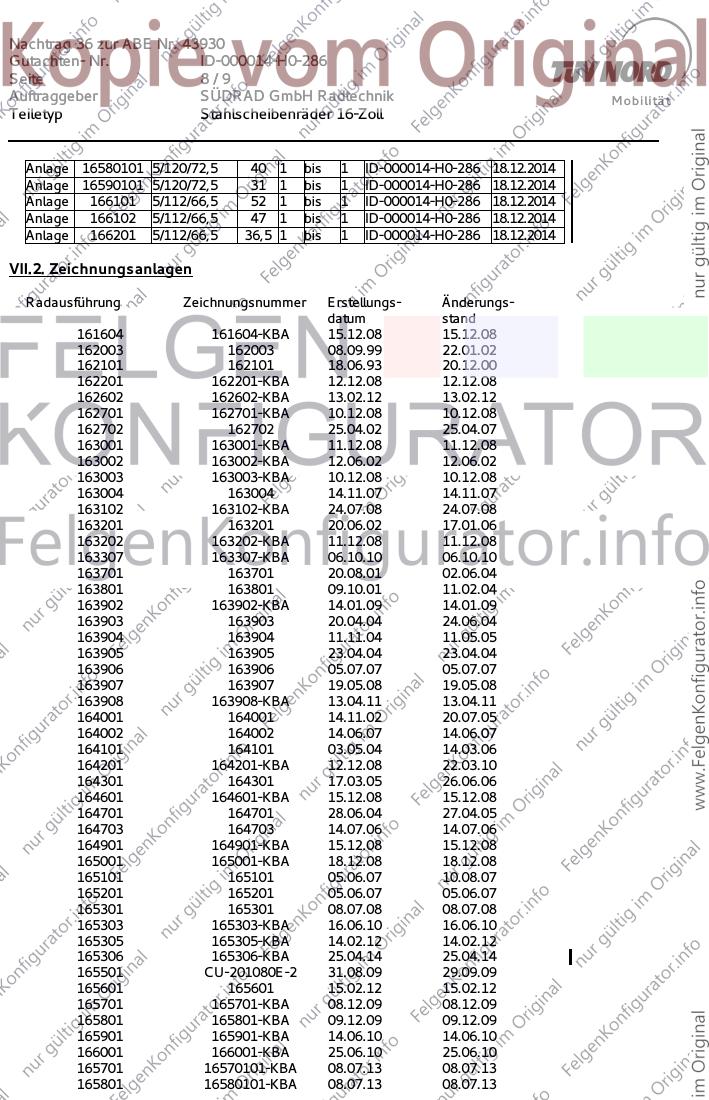

VII. Unterlagen und Anlagen
VII.1. Verwendungsbereich Anlagen
Die Gutachten Anlagen vom 20.September 2000, 25.September 2001, 04.September 2003,
16.August 2004, 23.September 2005, 01.Dezember 2006, 30. August 2007, 28. August 2008,
16. Oktober 2009, 23. August 2010, 02. Dezember 2011, 14. Oktober 2012 und 20. November
2013 mit den Gutachten Nr. ID99/0008/00/33, ID99/0008/01/33, ID-000008-D0-033, ID-000008-
E0-033, ID-000008-F0-033, ID-000008-G0-033, ID-000008-H0-033, ID-000008-I0-033, ID-
000008-K0-033, ID-000008-L0-033, ID-000008-M0-033 und ID-000008-O0-033 sind weiterhin
Bestandteil dieses Gutachtens.
Anlage: (Ausf.) Radanschluß ET Seitenanzahl Nachtragsstand Datum
Anlage 00021 5/108/60 36 1 bis 1 ID00/0008/01/33 25.09.2001
Anlage 55904 5/108/60 36 1 bis 1 ID-000008-D0-033 04.09.2003
Anlage BM516003 5/120/72,5 47 1 bis 1 ID-000008-D0-033 04.09.2003
Anlage BM516017 5/120/72,5 34 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage FL 516002 5/98/58 36,5 1 bis 1 D-000008-P0-033 18.12.2014
Anlage FL 516008 5/110/65 40 1 bis 1 D-000008-P0-033 18.12.2014
Anlage FL 616002 5/130/78 68 1 bis 2 ID-000008-F0-033 23.09.2005
Anlage FL 616004 5/130/78 68 1 bis 2 ID-000008-O0-033 20.11.2013
Anlage FL 616007 5/98/58 36,5 1 bis 1 D-000008-P0-033 18.12.2014
Anlage FO 516004 5/108/63,3 52,5 1 bis 1 ID-000008-E0-033 16.08.2004
Anlage FO 516005 5/108/63,3 52,5 1 bis 1 ID-000008-G0-033 01.12.2006
Anlage FO 516007 5/108/63,3 50 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage FO 616004 5/160/65 60 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage FO 616006 5/160/65 56 1 bis 3 D-000008-P0-033 18.12.2014
Anlage IV 616008 6/170/130 108 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage IV 616009 6/170/130 106 1 bis 1 ID00/0008/00/33 20.09.2000
Anlage IV 616011 6/170/130 108 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage IV 616012 6/170/130 106 1 bis 1 ID-000008-F0-033 23.09.2005
Anlage IV 616013 6/125/74,15 68 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage IV 616014 6/205/161 OS 1 bis 1 ID-000008-L0-033 02.12.2011
132
Anlage ME 516008 5/112/66,5 37 1 bis 1 ID-000008-G0-033 01.12.2006
Anlage ME 516009 5/112/66,5 33 1 bis 1 ID-000008-J0-033 16.10.2009
Anlage ME 516015 5/112/66,5 46 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage ME 516016 5/112/66,5 31 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage ME 516017 5/112/66,5 46 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage ME 516022 5/112/66,5 39 1 bis 1 ID-000008-M0-033 14.10.2012
Anlage ME 616013 6/130/84 62 1 bis 2 D-000008-P0-033 18.12.2014
Anlage ME 616016 5/112/66,5 54 1 bis 2 D-000008-P0-033 18.12.2014
Anlage ME 616017 5/112/66,5 60 1 bis 2 ID-000008-M0-033 14.10.2012
Anlage OP 516013 5/105/56,5 39 1 bis 2 D-000008-P0-033 18.12.2014
Anlage OP 516014 5/115/70,3 41 1 bis 2 D-000008-P0-033 18.12.2014
Anlage PS 516011 4/108/65 26 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage PS 516012 4/108/65 26 1 bis 2 ID-000008-O0-033 20.11.2013
Anlage PS 516014 5/108/65 32 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage PS 516016 5/108/65 32 1 bis 1 ID-000008-M0-033 14.10.2012
Anlage PS 516017 4/108/65 29 1 bis 1 D-000008-P0-033 18.12.2014
Anlage PS 616001 5/108/65 42 1 bis 2 ID-000008-O0-033 20.11.2013
Anlage RE 516009 5/108/60 50 1 bis 1 ID-000008-D0-033 04.09.2003
Anlage RE 516010 4/100/60 49 1 bis 1 ID-000008-I0-033 28.08.2008
Anlage RE 516012 5/108/60 49 1 bis 1 ID-000008-H0-033 30.08.2007
Anlage RE 516013 5/114,3/66 47 1 bis 1 D-000008-P0-033 18.12.2014
Anlage RE 616003 5/130/89 66 1 bis 2 ID-000008-K0-033 22.10.2010
Anlage RE 616008 5/118/71,1 66 1 bis 2 ID-000008-M0-033 14.10.2012
Nachtrag 14 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-P0-033
Seite 8/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
Anlage RE 616012 5/130/89 66 1 bis 2 D-000008-P0-033 18.12.2014
Anlage RE 616013 5/130/89 66 1 bis 1 D-000008-P0-033 18.12.2014
Anlage SA 516002 5/110/65,1 41 1 bis 2 ID-000008-I0-033 28.08.2008
Anlage TO 516005 5/114,3/60 45 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage TO 516009 5/114,3/60 45 1 bis 1 D-000008-P0-033 18.12.2014
Anlage VO 516007 5/112/57 59 1 bis 1 ID-000008-E0-033 16.08.2004
Anlage VO 516010 5/112/57 53 1 bis 1 ID-000008-E0-033 16.08.2004
Anlage VO 616012 5/120/65 51 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VO 616013 5/120/65 52 1 bis 1 ID-000008-O0-033 20.11.2013
Anlage VO 616016 5/120/65 51 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VO 616017 5/120/65 52 1 bis 1 ID-000008-O0-033 20.11.2013
Anlage VO 616024 5/120/65 52 1 bis 1 ID-000008-M0-033 14.10.2012
Anlage VO 616025 5/120/65 51 1 bis 1 ID-000008-L0-033 02.12.2011
Anlage VV 516001 5/108/65 43 1 bis 2 ID-000008-G0-033 01.12.2006
Anlage VV 516004 5/108/63,3 52,5 1 bis 1 D-000008-P0-033 18.12.2014
Anlage VV 516005 5/108/63,3 50 1 bis 2 D-000008-P0-033 18.12.2014
VII.2. Zeichnungsanlagen
Radausführung Zeichnungsnummer Erstellungsdatum Änderungsstand
00021 540-2836 05.06.00 05.06.00
55904 540-2832 07.03.00 07.03.00
BM516003 BM 516003_ABE 24.07.02 24.07.02
BM516017 WH-BM 516017-H 01.06. 05 31.08.05
FL 516002 KBA_FL516002 23.07.09 23.07.09
FL 516008 KBA_MRA30430FL 05.11.14 05.11.14
FL 616002 FL 616002 05.05.98 30.09.03
FL 616004 KBA_FL616004 09.07.09 09.07.09
FL 616007 KBA_TEA30457FL 21.05.14 21.05.14
FO 516004 06516701.0 08.02.01 08.02.01
FO 516005 06516704.0 01.12.03 01.12.03
FO 516007 FO516007_KBA 26.10.06 26.10.06
FO 616004 06516302.1 13.02.01 24.07.02
FO 616006 05516311.0 20.04.05 20.04.05
IV 616008 IV 616008 30.06.98 07.04.00
IV 616009 IV 616009 06.04.00 06.04.00
IV 616011 CU-IV616011H 26.07.05 26.07.05
CU-201060E-2 31.08.09 31.09.09
IV 616012 CU-IV616012H 26.07.05 26.07.05
CU-201070E-2 31.08.09 15.10.09
IV 616013 KBA_IV616013 12.03.08 12.03.08
IV 616014 CU-IV616014H 26.07.05 26.07.05
ME 516008 ME 516008_ABE 05.08.02 05.08.02
ME 516009 ME 516009_ABE 05.08.02 05.08.02
ME 516015 ME 516015L H 21.05.03 31.08.05
ME 516016 ME 516016_ABE 05.07.04 05.07.04
ME 516017 ME 516017_ABE 13.09.05 13.09.05
ME 516022 KBA_ME516022 03.04.07 03.04.07
ME 616013 ME 616013_KBA 16.11.06 16.11.06
ME 616016 KBA_ME616016 22.11.06 22.11.06
ME 616017 KBA_ME616017 21.11.06 21.11.06
OP 516013 KBA_132120P 08.03.11 08.03.11
OP 516014 KBA_132130P 09.12.10 09.12.10
PS 516011 10300-1 11.10.04 12.09.05
Nachtrag 14 zur ABE Nr. 44544
Gutachten- Nr. ID-000008-P0-033

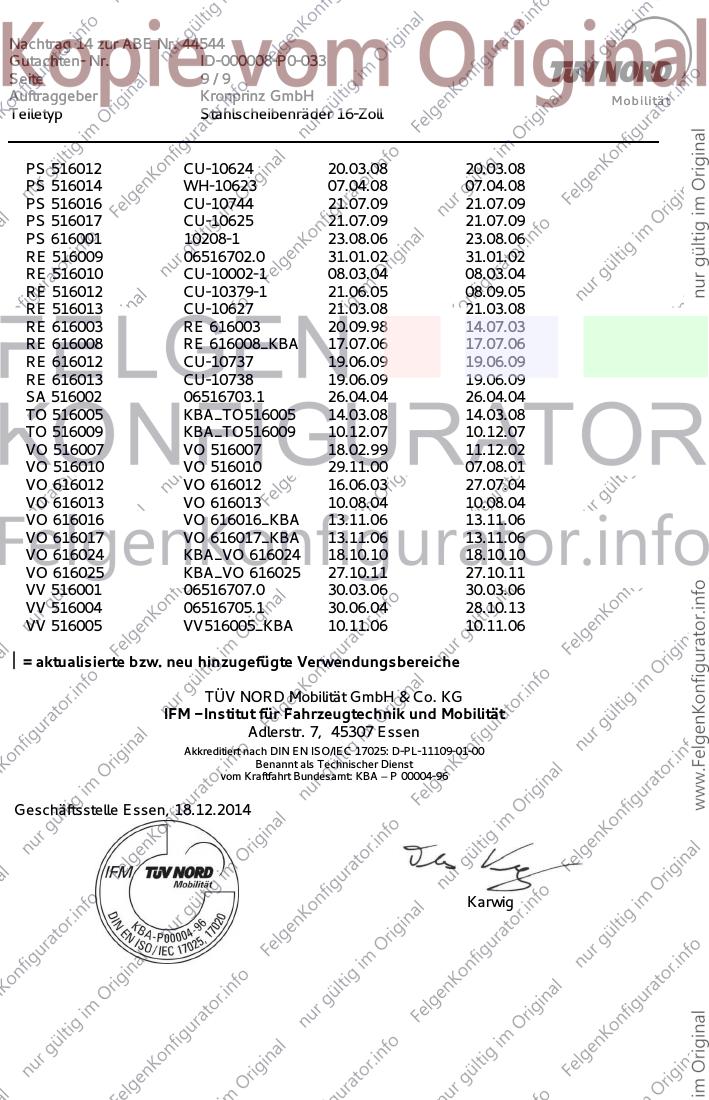

Seite 9/9
Auftraggeber Kronprinz GmbH Mo b i l i t ä t
Teiletyp Stahlscheibenräder 16-Zoll
PS 516012 CU-10624 20.03.08 20.03.08
PS 516014 WH-10623 07.04.08 07.04.08
PS 516016 CU-10744 21.07.09 21.07.09
PS 516017 CU-10625 21.07.09 21.07.09
PS 616001 10208-1 23.08.06 23.08.06
RE 516009 06516702.0 31.01.02 31.01.02
RE 516010 CU-10002-1 08.03.04 08.03.04
RE 516012 CU-10379-1 21.06.05 08.09.05
RE 516013 CU-10627 21.03.08 21.03.08
RE 616003 RE 616003 20.09.98 14.07.03
RE 616008 RE 616008_KBA 17.07.06 17.07.06
RE 616012 CU-10737 19.06.09 19.06.09
RE 616013 CU-10738 19.06.09 19.06.09
SA 516002 06516703.1 26.04.04 26.04.04
TO 516005 KBA_TO516005 14.03.08 14.03.08
TO 516009 KBA_TO516009 10.12.07 10.12.07
VO 516007 VO 516007 18.02.99 11.12.02
VO 516010 VO 516010 29.11.00 07.08.01
VO 616012 VO 616012 16.06.03 27.07.04
VO 616013 VO 616013 10.08.04 10.08.04
VO 616016 VO 616016_KBA 13.11.06 13.11.06
VO 616017 VO 616017_KBA 13.11.06 13.11.06
VO 616024 KBA_VO 616024 18.10.10 18.10.10
VO 616025 KBA_VO 616025 27.10.11 27.10.11
VV 516001 06516707.0 30.03.06 30.03.06
VV 516004 06516705.1 30.06.04 28.10.13
VV 516005 VV516005_KBA 10.11.06 10.11.06
= aktualisierte bzw. neu hinzugefügte Verwendungsbereiche
TÜV NORD Mobilität GmbH & Co. KG
IFM - Institut für Fahrzeugtechnik und Mobilität
Adlerstr. 7, 45307 Essen
Akkreditiert nach DIN EN ISO/IEC 17025: D-PL-11109-01-00
Benannt als Technischer Dienst
vom Kraftfahrt Bundesamt: KBA – P 00004-96
Geschäftsstelle Essen, 18.12.2014
Karwig
Mobilität
Gutachten

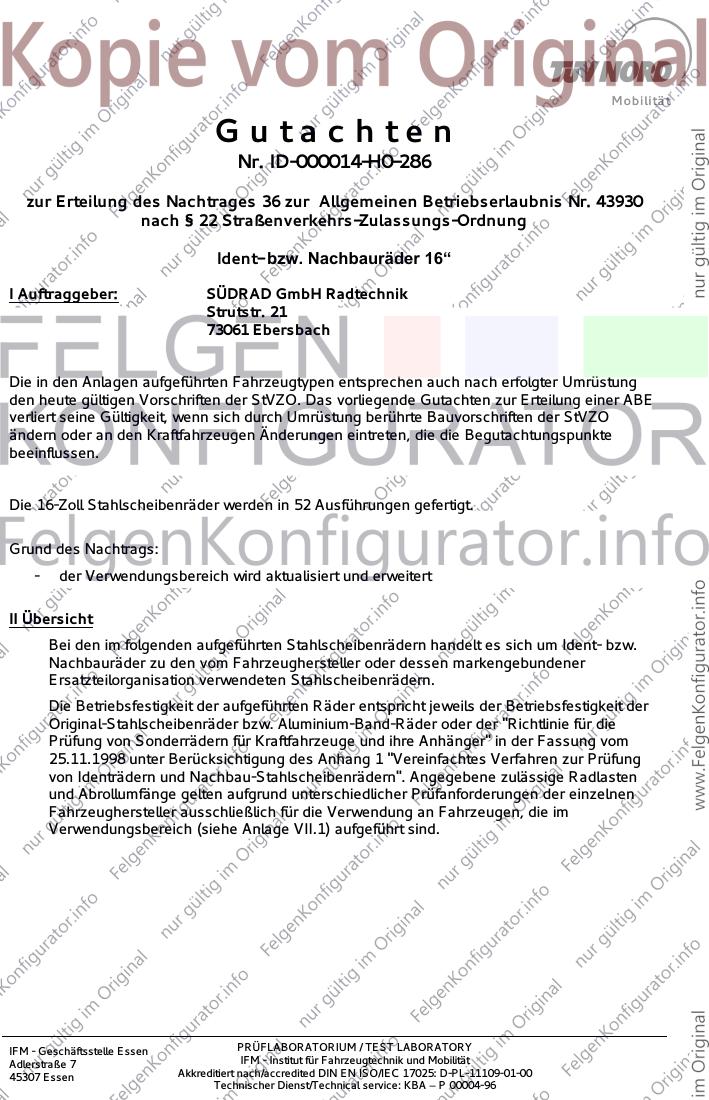

Nr. ID-000014-H0-286
zur Erteilung des Nachtrages 36 zur Allgemeinen Betriebserlaubnis Nr. 43930
nach § 22 Straßenverkehrs-Zulassungs-Ordnung
Ident- bzw. Nachbauräder 16“
I Auftraggeber: SÜDRAD GmbH Radtechnik
Strutstr. 21
73061 Ebersbach
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung
den heute gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung einer ABE
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO
ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte
beeinflussen.
Die 16-Zoll Stahlscheibenräder werden in 52 Ausführungen gefertigt.
Grund des Nachtrags:
- der Verwendungsbereich wird aktualisiert und erweitert
II Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- bzw.
Nachbauräder zu den vom Fahrzeughersteller oder dessen markengebundener
Ersatzteilorganisation verwendeten Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahlscheibenräder bzw. Aluminium-Band-Räder oder der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom
25.11.1998 unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung
von Identrädern und Nachbau-Stahlscheibenrädern". Angegebene zulässige Radlasten
und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen
Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im
Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
IFM - Geschäftsstelle Essen PRÜFLABORATORIUM / TEST LABORATORY
Adlerstraße 7 IFM - Institut für Fahrzeugtechnik und Mobilität
45307 Essen Akkreditiert nach/accredited DIN EN ISO/IEC 17025: D-PL-11109-01-00
Technischer Dienst/Technical service: KBA – P 00004-96

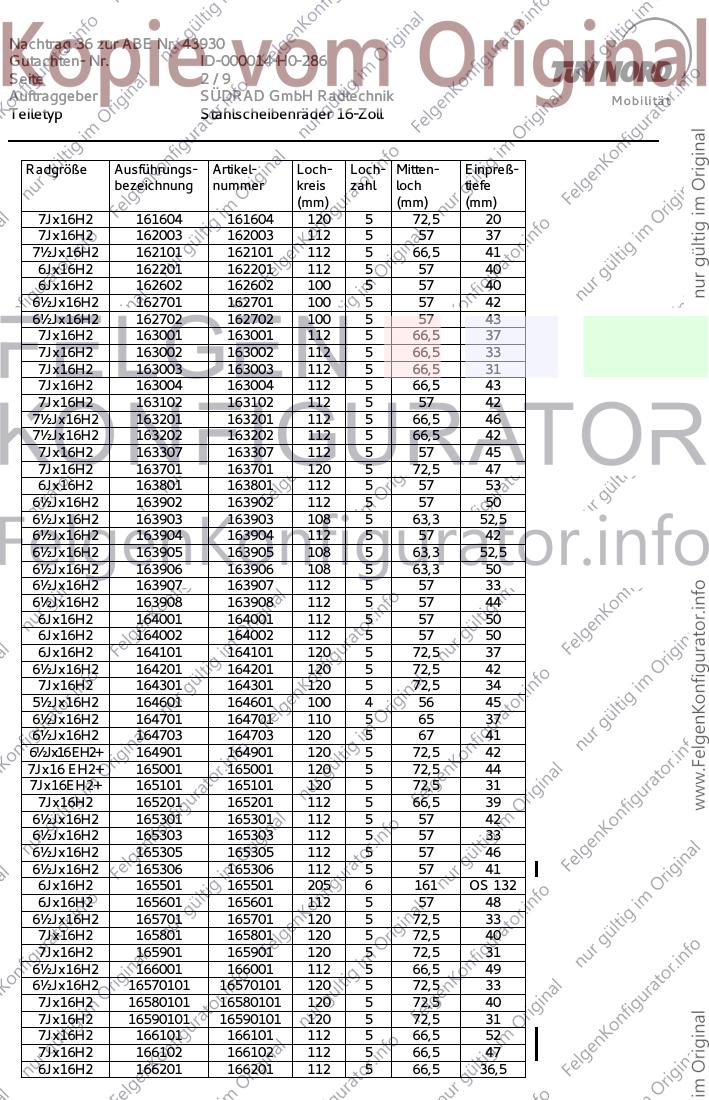

Nachtrag 36 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-H0-286
Seite 2/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 16-Zoll
Radgröße Ausführungs- Artikel- Loch- Loch- Mitten- Einpreß-
bezeichnung nummer kreis zahl loch tiefe
(mm) (mm) (mm)
7Jx16H2 161604 161604 120 5 72,5 20
7Jx16H2 162003 162003 112 5 57 37
7½Jx16H2 162101 162101 112 5 66,5 41
6Jx16H2 162201 162201 112 5 57 40
6Jx16H2 162602 162602 100 5 57 40
6½Jx16H2 162701 162701 100 5 57 42
6½Jx16H2 162702 162702 100 5 57 43
7Jx16H2 163001 163001 112 5 66,5 37
7Jx16H2 163002 163002 112 5 66,5 33
7Jx16H2 163003 163003 112 5 66,5 31
7Jx16H2 163004 163004 112 5 66,5 43
7Jx16H2 163102 163102 112 5 57 42
7½Jx16H2 163201 163201 112 5 66,5 46
7½Jx16H2 163202 163202 112 5 66,5 42
7Jx16H2 163307 163307 112 5 57 45
7Jx16H2 163701 163701 120 5 72,5 47
6Jx16H2 163801 163801 112 5 57 53
6½Jx16H2 163902 163902 112 5 57 50
6½Jx16H2 163903 163903 108 5 63,3 52,5
6½Jx16H2 163904 163904 112 5 57 42
6½Jx16H2 163905 163905 108 5 63,3 52,5
6½Jx16H2 163906 163906 108 5 63,3 50
6½Jx16H2 163907 163907 112 5 57 33
6½Jx16H2 163908 163908 112 5 57 44
6Jx16H2 164001 164001 112 5 57 50
6Jx16H2 164002 164002 112 5 57 50
6Jx16H2 164101 164101 120 5 72,5 37
6½Jx16H2 164201 164201 120 5 72,5 42
7Jx16H2 164301 164301 120 5 72,5 34
5½Jx16H2 164601 164601 100 4 56 45
6½Jx16H2 164701 164701 110 5 65 37
6½Jx16H2 164703 164703 120 5 67 41
6½Jx16 EH2+ 164901 164901 120 5 72,5 42
7Jx16 EH2+ 165001 165001 120 5 72,5 44
7Jx16EH2+ 165101 165101 120 5 72,5 31
7Jx16H2 165201 165201 112 5 66,5 39
6½Jx16H2 165301 165301 112 5 57 42
6½Jx16H2 165303 165303 112 5 57 33
6½Jx16H2 165305 165305 112 5 57 46
6½Jx16H2 165306 165306 112 5 57 41
6Jx16H2 165501 165501 205 6 161 OS 132
6Jx16H2 165601 165601 112 5 57 48
6½Jx16H2 165701 165701 120 5 72,5 33
7Jx16H2 165801 165801 120 5 72,5 40
7Jx16H2 165901 165901 120 5 72,5 31
6½Jx16H2 166001 166001 112 5 66,5 49
6½Jx16H2 16570101 16570101 120 5 72,5 33
7Jx16H2 16580101 16580101 120 5 72,5 40
7Jx16H2 16590101 16590101 120 5 72,5 31
7Jx16H2 166101 166101 112 5 66,5 52
7Jx16H2 166102 166102 112 5 66,5 47
6Jx16H2 166201 166201 112 5 66,5 36,5
Nachtrag 36 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-H0-286
Seite 3/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 16-Zoll
III. Beschreibung der Ident- bzw. Nachbauräder
Antragsteller: SÜDRAD GmbH Radtechnik
Strutstr.21
73061 Ebersbach
Hersteller: SÜDRAD GmbH Radtechnik
Strutstr.21
73061 Ebersbach
Herstellerzeichen: SRD
Art der Räder: Stahlscheibenräder, Radscheibe und
Felgenschüssel verschweißt
Korrosionsschutz: Kathodische Tauchgrundlackierung
III.1. Radanschluß
Der Radanschluß entspricht dem Radanschluß der in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenräder.
III.2. Kennzeichnung der Ident- und Nachbauräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außenseite eingeprägt,
siehe Beispiel der Radausführung 16 16 04:
Fertigungsstätte: SRD
Radausführung: 16 16 04
Radgröße nach Norm: 7 J x 16 H2
Einpreßtiefe: ET20
Typzeichen: KBA43930
Herstelldatum: Woche/Jahr
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
III.3. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen
vorgesehen. Der zulässige Verwendungsbereich ist in der Anlage VII.1 aufgeführt.
IV. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 unter
Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern
und Nachbau-Stahlscheibenrädern" geprüft.
IV.1. Felge
Die Maße und Toleranzen entsprechen einschlägigen internationalen Normen für die
Gestaltung von Kraftfahrzeugfelgen. Stichpunktartig nachgeprüfte Muster stimmen in den
wesentlichen Punkten mit den unter Ziffer VII.2 aufgeführten Unterlagen überein.
Nachtrag 36 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-H0-286
Seite 4/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 16-Zoll
IV.2. Werkstoff der Ident- und Nachbauräder
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die
Radherstellung sind in der Radbeschreibung des Herstellers aufgeführt; diese Angaben
wurden durch uns nicht überprüft.
IV.3. Festigkeitsprüfung
Die Räder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Originalrädern oder der "Richtlinie für die Prüfung von
Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher
Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die Verwendung
an Fahrzeugen, die im Verwendungsbereich (siehe Anlage VII.1) aufgeführt sind.
Prüfverfahren und Prüfprotokolle sind in der Anlage VII.2 aufgeführt. Die dort aufgeführten
Betriebsfestigkeitswerte wurden durch uns stichprobenartig nach dem angegebenen
Prüfverfahren des Fahrzeugherstellers, wahlweise durch Vergleich mit der Festigkeit von
Originalrädern oder gemäß "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeu-
ge und ihre Anhänger" in der Fassung vom 25.11.1998 unter Berücksichtigung des
Anhang 1 "Vereinfachtes Verfahren zur Prüfung von Identrädern und Nachbau-
Stahlscheibenrädern" überprüft.
Die Radfestigkeitsdaten sind nachfolgend abgedruckter Tabelle zu entnehmen. Aufgrund
unterschiedlicher Prüfanforderungen können die Prüflasten und Abrollumfänge von den
tatsächlichen Radlasten und Abrollumfängen der in den Verwendungsbereichen
genannten Fahrzeuge abweichen. Für die Verwendung der Räder an den in den Anlagen
genannten Fahrzeugausführungen gelten die in der Spalte “zulässige Achslast des
Fahrzeugs bis (kg)” angegebenen Werte als maximal zulässige Werte.
Nachtrag 36 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-H0-286
Seite 5/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 16-Zoll
Radgröße Ausführungs- Hersteller- Prüflast Abrollum- zulässige Achs-
bezeichnung zeichen (kg) fang (mm) last des
Fahrzeugs bis
(kg)
7Jx16H2 161604 SRD 715 1995 1430
7Jx16H2 162003 SRD 605 1930 1210
7½Jx16H2 162101 SRD 650 1960 1300
6Jx16H2 162201 SRD 630 1930 1260
6Jx16H2 162602 SRD 475 1836 950
6½Jx16H2 162701 SRD 565 1930 1130
6½Jx16H2 162702 SRD 500 1800 1000
7Jx16H2 163001 SRD 600 1930 1200
7Jx16H2 163002 SRD 625 1995 1250
7Jx16H2 163003 SRD 600 1930 1200
7Jx16H2 163004 SRD 610 1930 1220
7Jx16H2 163102 SRD 627,5 2060 1255
7½Jx16H2 163201 SRD 690 1995 1380
7½Jx16H2 163202 SRD 717,5 1995 1435
7Jx16H2 163307 SRD 650 2025 1300
7Jx16H2 163701 SRD 650 1930 1300
6Jx16H2 163801 SRD 730 1970 1460
6½Jx16H2 163902 SRD 620 1930 1240
6½Jx16H2 163903 SRD 610 1930 1220
6½Jx16H2 163904 SRD 650 1930 1300
6½Jx16H2 163905 SRD 610 1930 1220
6½Jx16H2 163906 SRD 662,5 1960 1325
650 2025 1300
6½Jx16H2 163907 SRD 625 2090 1250
6½Jx16H2 163908 SRD 565 2025 1130
6Jx16H2 164001 SRD 650 1930 1300
6Jx16H2 164002 SRD 650 1930 1300
6Jx16H2 164101 SRD 568 1915 1136
6½Jx16H2 164201 SRD 597,5 1895 1195
7Jx16H2 164301 SRD 650 1925 1300
5½Jx16H2 164601 SRD 467,5 1880 935
6½Jx16H2 164701 SRD 625 1930 1250
6½Jx16H2 164703 SRD 610 2025 1265
6½Jx16 EH2+ 164901 SRD 597,5 1890 1195
7Jx16 EH2+ 165001 SRD 602,5 1930 1205
7Jx16EH2+ 165101 SRD 650 1925 1300
7Jx16H2 165201 SRD 650 1990 1310
6½Jx16H2 165301 SRD 650 1930 1300
6½Jx16H2 165303 SRD 730 1990 1460
6½Jx16H2 165305 SRD 615 1928 1230
6½Jx16H2 165306 SRD 640 2025 1280
6Jx16H2 165501 SRD 1500 2165 3000/5000*)
6Jx16H2 165601 SRD 475 1806 950
6½Jx16H2 165701 SRD 590 1890 1190
7Jx16H2 165801 SRD 590 1928 1200
7Jx16H2 165901 SRD 650 1990 1330
6½Jx16H2 166001 SRD 550 1930 1100
6½Jx16H2 16570101 SRD 590 1890 1190
7Jx16H2 16580101 SRD 590 1928 1200
7Jx16H2 16590101 SRD 650 1990 1330
7Jx16H2 166101 SRD 630 1990 1230
7Jx16H2 166102 SRD 630 1990 1230
Nachtrag 36 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-H0-286
Seite 6/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 16-Zoll
6Jx16H2 166201 SRD 550 1989 1195
*) Einzelbereifung/Zwillingsbereifung
V. Anbau- und Verwendungsprüfung
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der
Betriebserlaubnis des jeweiligen Fahrzeugherstellers freigegebenen Rädern entsprechen
und ausschließlich bereits in der Betriebserlaubnis des Fahrzeugs genehmigte Reifen
zugelassen werden, wurde auf eine Anbauuntersuchung verzichtet.
VI. Zusammenfassung
Die hier beschriebenen Stahlscheibenräder entsprechen der "Richtlinie für die Prüfung
von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" in der Fassung vom 25.11.1998
unter Berücksichtigung des Anhang 1 "Vereinfachtes Verfahren zur Prüfung von
Identrädern und Nachbau-Stahlscheibenrädern".
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach § 22 StVZO bestehen
keine technischen Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder
gewährleisten.
Er hat darüber hinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen
durch Nachtrag ergänzt werden, wenn
- sich am Rad Änderungen in maßlicher, werkstoffspezifischer oder fertigungstechnischer
Hinsicht ergeben,
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung
(StVZO) bzw. hierzu ergangene Richtlinien und Anweisungen ändern,
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Nachtrag 36 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-H0-286
Seite 7/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 16-Zoll
VII. Unterlagen und Anlagen
VII.1. Verwendungsbereich Anlagen
Die Gutachten Anlagen vom 19. Januar 2009, 16 Oktober 2009, 19 Oktober 2010, 11 Januar
2012, 20 November 2013 und 11 April 2014 mit den Gutachten Nr. ID-000014-A0-286, ID-
000014-B0-286, ID-000014-C0-286, ID-000014-D0-286, ID-000014-E0-286, ID-000014-F0-286
und ID-000014-G0-286 sind weiterhin Bestandteil dieses Gutachtens.
Anlage: (Ausf.) Radanschluß ET Seitenanzahl Nachtragsstand Datum
Anlage 161604 5/120/72,5 20 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 162003 5/112/57 37 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 162101 5/112/66,5 41 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 162201 5/112/57 40 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 162602 5/100/57 40 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 162701 5/100/57 42 1 bis 2 ID-000014-B0-286 16.10.2009
Anlage 162702 5/100/57 43 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163001 5/112/66,5 37 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163002 5/112/66,5 33 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163003 5/112/66,5 31 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163004 5/112/66,5 43 1 bis 1 ID-000014-D0-286 11.01.2012
Anlage 163102 5/112/57 42 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163201 5/112/66,5 46 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163202 5/112/66,5 42 1 bis 1 ID-000014-B0-286 16.10.2009
Anlage 163307 5/112/57 45 1 bis 1 ID-000014-C0-286 19.10.2010
Anlage 163701 5/120/72,5 47 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 163801 5/112/57 53 1 bis 1 ID-000014-B0-286 16.10.2009
Anlage 163902 5/112/57 50 1 bis 2 ID-000014-F0-286 20.11.2013
Anlage 163903 5/108/63,3 52,5 1 bis 2 ID-000014-A0-286 19.01.2009
Anlage 163904 5/112/57 42 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 163905 5/108/63,3 52,5 1 bis 1 ID-000014-G0-286 11.04.2014
Anlage 163906 5/108/63,3 50 1 bis 3 ID-000014-H0-286 18.12.2014
Anlage 163907 5/112/57 33 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 163908 5/112/57 44 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 164001 5/112/57 50 1 bis 3 ID-000014-F0-286 20.11.2013
Anlage 164002 5/112/57 50 1 bis 1 ID-000014-E0-286 16.11.2012
Anlage 164101 5/120/72,5 37 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 164201 5/120/72,5 42 1 bis 1 ID-000014-A0-286 19.01.2009
Anlage 164301 5/120/72,5 34 1 bis 1 ID-000014-B0-286 16.10.2009
Anlage 164601 4/100/56 45 1 bis 2 ID-000014-F0-286 20.11.2013
Anlage 164701 5/110/65 37 1 bis 3 ID-000014-F0-286 20.11.2013
Anlage 164703 5/120/67 41 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 164901 5/120/72,5 42 1 bis 2 ID-000014-C0-286 19.10.2010
Anlage 165001 5/120/72,5 44 1 bis 2 ID-000014-C0-286 19.10.2010
Anlage 165101 5/120/72,5 31 1 bis 2 ID-000014-D0-286 11.01.2012
Anlage 165201 5/112/66,5 39 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 165301 5/112/57 42 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 165303 5/112/57 33 1 bis 1 ID-000014-E0-286 16.11.2012
Anlage 165305 5/112/57 46 1 bis 2 ID-000014-H0-286 18.12.2014
Anlage 165306 5/112/57 46 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 165501 6/205/161 OS 1 bis 1 ID-000014-D0-286 11.01.2012
132
Anlage 165601 5/112/57 48 1 bis 2 ID-000014-H0-286 18.12.2014
Anlage 165701 5/120/72,5 33 1 bis 1 ID-000014-F0-286 20.11.2013
Anlage 165801 5/120/72,5 40 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 165901 5/120/72,5 31 1 bis 2 ID-000014-H0-286 18.12.2014
Anlage 166001 5/112/66,5 49 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 16570101 5/120/72,5 33 1 bis 1 ID-000014-F0-286 20.11.2013
Nachtrag 36 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-H0-286
Seite 8/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 16-Zoll
Anlage 16580101 5/120/72,5 40 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 16590101 5/120/72,5 31 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 166101 5/112/66,5 52 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 166102 5/112/66,5 47 1 bis 1 ID-000014-H0-286 18.12.2014
Anlage 166201 5/112/66,5 36,5 1 bis 1 ID-000014-H0-286 18.12.2014
VII.2. Zeichnungsanlagen
Radausführung Zeichnungsnummer Erstellungs- Änderungs-
datum stand
161604 161604-KBA 15.12.08 15.12.08
162003 162003 08.09.99 22.01.02
162101 162101 18.06.93 20.12.00
162201 162201-KBA 12.12.08 12.12.08
162602 162602-KBA 13.02.12 13.02.12
162701 162701-KBA 10.12.08 10.12.08
162702 162702 25.04.02 25.04.07
163001 163001-KBA 11.12.08 11.12.08
163002 163002-KBA 12.06.02 12.06.02
163003 163003-KBA 10.12.08 10.12.08
163004 163004 14.11.07 14.11.07
163102 163102-KBA 24.07.08 24.07.08
163201 163201 20.06.02 17.01.06
163202 163202-KBA 11.12.08 11.12.08
163307 163307-KBA 06.10.10 06.10.10
163701 163701 20.08.01 02.06.04
163801 163801 09.10.01 11.02.04
163902 163902-KBA 14.01.09 14.01.09
163903 163903 20.04.04 24.06.04
163904 163904 11.11.04 11.05.05
163905 163905 23.04.04 23.04.04
163906 163906 05.07.07 05.07.07
163907 163907 19.05.08 19.05.08
163908 163908-KBA 13.04.11 13.04.11
164001 164001 14.11.02 20.07.05
164002 164002 14.06.07 14.06.07
164101 164101 03.05.04 14.03.06
164201 164201-KBA 12.12.08 22.03.10
164301 164301 17.03.05 26.06.06
164601 164601-KBA 15.12.08 15.12.08
164701 164701 28.06.04 27.04.05
164703 164703 14.07.06 14.07.06
164901 164901-KBA 15.12.08 15.12.08
165001 165001-KBA 18.12.08 18.12.08
165101 165101 05.06.07 10.08.07
165201 165201 05.06.07 05.06.07
165301 165301 08.07.08 08.07.08
165303 165303-KBA 16.06.10 16.06.10
165305 165305-KBA 14.02.12 14.02.12
165306 165306-KBA 25.04.14 25.04.14
165501 CU-201080E-2 31.08.09 29.09.09
165601 165601 15.02.12 15.02.12
165701 165701-KBA 08.12.09 08.12.09
165801 165801-KBA 09.12.09 09.12.09
165901 165901-KBA 14.06.10 14.06.10
166001 166001-KBA 25.06.10 25.06.10
165701 16570101-KBA 08.07.13 08.07.13
165801 16580101-KBA 08.07.13 08.07.13
Nachtrag 36 zur ABE Nr. 43930
Gutachten- Nr. ID-000014-H0-286
Seite 9/9
Auftraggeber SÜDRAD GmbH Radtechnik Mobilität
Teiletyp Stahlscheibenräder 16-Zoll
165901 16590101-KBA 14.06.10 14.06.10
166101 166101-KBA 28.01.13 28.01.13
166102 166102-KBA 28.10.13 28.10.13
166201 166201-KBA 21.08.13 21.08.13
= aktualisierte bzw. neu hinzugefügte Verwendungsbereiche
TÜV NORD Mobilität GmbH & Co. KG
IFM - Institut für Fahrzeugtechnik und Mobilität
Adlerstr. 7, 45307 Essen
Akkreditiert nach DIN EN ISO/IEC 17025: D-PL-11109-01-00
Benannt als Technischer Dienst
vom Kraftfahrt Bundesamt: KBA – P 00004-96
Geschäftsstelle Essen, 18.12.2014
Karwig
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 43738*65
Gerät: Stahlscheibenräder mit
16-Zoll Nenndurchmesser
Inhaber der ABE ALCAR Stahlräder GmbH
und Hersteller: AT-1030 Wien
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag. In den bisherigen Genehmigungsunterlagen treten die aus diesem
Nachtrag ersichtlichen Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 43738*65
Die ABE Nr. 43738*65 erstreckt sich nunmehr auch auf die Stahlscheibenräder mit 16-Zoll
Nenndurchmesser in den im beiliegenden Nachtragsgutachten genannten Ausführungen.
Die Stahlscheibenräder dürfen auch zur Verwendung mit den in den Anlagen des Nachtrags-
gutachtens Nr. 366-2016-95-WIRD/N69 genannten Bereifungen unter den angegebenen
Bedingungen an den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten
werden.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 11.11.2014 festgehaltenen Angaben.
Flensburg, 19.11.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
1 Nachtragsgutachten Nr. 366-2016-95-WIRD/N69
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 43738*65
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
ALCAR
TÜV AUSTRIA AUTOMOTIVE
GMBH
Räder- und Reifenprüfung
Deutschstraße 10
A-1230 Wien
GUTACHTEN ZUR ERTEILUNG EINES
NACHTRAGS ZUR ABE 43 738
366-2016-95-WIRD/N69
Art: Stahlscheibenräder 16-ZOLL
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den
heute gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags
zur ABE 43738 verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der
StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte
beeinflussen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 1 von 18
0. Hinweise
Die Anlagen AR-7503, AR-8049, LW-8426 wurden neu erstellt.
Die Anlagen 7856, 8048, 8053, 8177, 8247, 8312, 8325, 8425, 8597, 8667, 8787, 9535, 9577, 9232, 9432,
9892, 9915, 9970 wurden aktualisiert. Alle Gutachtenanlagen sind komplett aufgeführt. Gutachten ist Nachtrag
43738*65.
I. Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- und/oder Nachbauräder zu
den vom Fahrzeughersteller oder dessen markengebunder Ersatzteilorganisation verwendeten
Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahl-scheibenräder oder der "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre
Anhänger" vom 25.11.1998 für Stahlscheibenräder. Angegebene zulässige Radlasten und Abrollumfänge
gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die
Verwendung an Fahrzeugen, die im Verwendungsbereich (siehe Anlage V.1) aufgeführt sind.
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
5 J X 16 9037 180 6 138,8 107 1475 2130
9465 180 6 138,8 105,5 1475 2090
5 JK X 16 9485 170 6 130 115 975 2130
5 1/2 J X 16 8733 200 6 142,1 110 925 2136
9597 160 5 65 56 1225 2220
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 2 von 18
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 J X 16 7503 114,3 5 66 50 825 2092
7790 114,3 5 67 51 545 1930
7845 108 4 65 27 500 1930
7910 100 5 54 45 525 1890
8048 98 5 58 36,5 725 1952
8049 98 5 58 36,5 725 1939
8053 98 5 58 36,5 525 1927
8183 114,3 5 60 50 520 1989
8315 114,3 5 60 50 490 1990
8595 112 5 66,5 46 503 1930
8597 112 5 66,5 39 575 1955
9095 112 5 66,5 54 775 2000
9471 205 6 161 132 1150 2270
9490 112 5 57 40 625 1930
9493 108 4 65 23 500 1891
9495 130 5 89 66 1030 2206
9505 118 5 71 50 825 2130
9506 118 5 71 50 825 2130
9507 100 4 56,5 40 478 1895
9532 114,3 5 67 50 590 2015
9535 112 5 57 50 625 1930
9543 110 5 65 40 495 1895
9547 114,3 5 66,5 50 510 2090
9590 100 5 57 31 525 1930
9600 130 5 78 68 1060 2220
9601 130 5 78 68 1275 2269
9610 112 5 57 53 800 2025
9617 114,3 5 67 50 545 1930
9630 110 5 65 49 580 1930
9702 112 5 57 50 650 1930
9737 100 5 54 39 448 1952
9755 110 5 65 39 565 1930
9845 112 5 57 53 800 2025
6 J X 16 H2 8247 112 5 57 48 615 1957
9197 180 6 138,8 109,5 925 2129
6 JJ X 16 9405 114,3 5 67 46 610 2090
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 3 von 18
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 1/2 J X 16 6501 112 5 66,5 52 875 2062
7625 114,3 5 60 39 630 1990
7765 114,3 5 67 48,5 400 1800
7855 114,3 5 66 40 608 2092
7860 108 4 65 26 615 1960
7865 114,3 5 60 45 550 1930
7885 115 5 70 46 670 2160
7925 139,7 6 92,5 46 775 2202
8005 114,3 5 64 55 543 1930
8015 114,3 5 60 45 535 1930
8157 120 5 72,5 46 530 2022
8177 114,3 5 66 40 483 1989
8225 114,3 5 60 45 575 2160
8295 114,3 5 60 45 605 2202
8312 100 4 60 40 480 1989
8325 108 5 63,3 50 650 1960
8425 112 5 57 42 625 1960
8426 112 5 57 41 640 2025
8465 108 5 63,3 50 705 2220
8565 108 4 65 26 600 1960
8667 112 5 57 46 615 1927
8755 114,3 5 67 46 610 2090
8763 114,3 5 67 52,5 610 2090
8765 120 5 72,5 42 590 1891
8787 114,3 5 67 47 525 1989
8873 114,3 5 66 50 490 2092
8895 100 4 56,5 37 530 1928
9045 110 5 65 37 656 1939
9053 120 5 65 62 930 2288
9107 114,3 5 60 50 600 2025
9118 160 5 65 60 1250 2079
9127 114,3 5 67 42 570 2092
9133 130 5 89 66 1050 2171
9147 114,3 5 67 51 525 1927
9153 120 5 72,5 42 590 1891
9173 112 5 57 44 565 2025
9217 127 5 71,5 40 703 2130
9225 108 5 63,3 52,5 550 1952
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

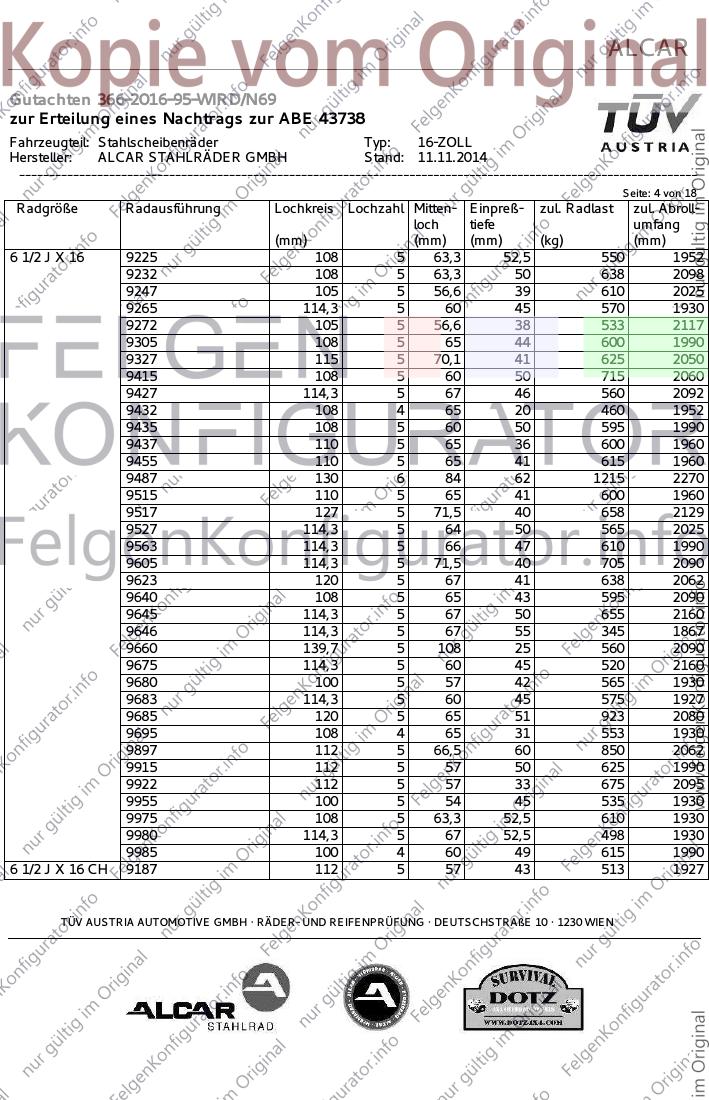

ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 4 von 18
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 1/2 J X 16 9225 108 5 63,3 52,5 550 1952
9232 108 5 63,3 50 638 2098
9247 105 5 56,6 39 610 2025
9265 114,3 5 60 45 570 1930
9272 105 5 56,6 38 533 2117
9305 108 5 65 44 600 1990
9327 115 5 70,1 41 625 2050
9415 108 5 60 50 715 2060
9427 114,3 5 67 46 560 2092
9432 108 4 65 20 460 1952
9435 108 5 60 50 595 1990
9437 110 5 65 36 600 1960
9455 110 5 65 41 615 1960
9487 130 6 84 62 1215 2270
9515 110 5 65 41 600 1960
9517 127 5 71,5 40 658 2129
9527 114,3 5 64 50 565 2025
9563 114,3 5 66 47 610 1990
9605 114,3 5 71,5 40 705 2090
9623 120 5 67 41 638 2062
9640 108 5 65 43 595 2090
9645 114,3 5 67 50 655 2160
9646 114,3 5 67 55 345 1867
9660 139,7 5 108 25 560 2090
9675 114,3 5 60 45 520 2160
9680 100 5 57 42 565 1930
9683 114,3 5 60 45 575 1927
9685 120 5 65 51 923 2080
9695 108 4 65 31 553 1930
9897 112 5 66,5 60 850 2062
9915 112 5 57 50 625 1990
9922 112 5 57 33 675 2095
9955 100 5 54 45 535 1930
9975 108 5 63,3 52,5 610 1930
9980 114,3 5 67 52,5 498 1930
9985 100 4 60 49 615 1990
6 1/2 J X 16 CH 9187 112 5 57 43 513 1927
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 5 von 18
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 1/2 J X 16 H2 9062 114,3 5 67 50 538 1989
9223 114,3 5 67 50 568 1928
9253 108 5 65 47 593 1989
9488 130 6 84 62 1215 2172
6 1/2 JJ X 16 7856 114,3 5 66 40 555 2092
8067 114,3 5 64 45 620 1989
8205 114,3 5 67 46 665 2025
9228 114,3 5 67 46 530 1989
9255 114,3 5 60 50 690 2025
9295 114,3 5 64 55 550 1930
9407 114,3 5 67 38 720 2160
9552 100 5 56 48 555 2092
9565 100 5 56 55 547 1930
9657 114,3 5 67 38 565 2159
9735 114,3 5 66 40 555 1990
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 6 von 18
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
7 J X 16 5008 108 4 65 29 625 1958
7780 108 5 65 42 850 2025
7920 114,3 6 66 30 895 2330
8215 110 5 65 34 650 1960
8217 110 5 65 34 650 1960
8227 110 5 65 41 550 1928
8275 108 5 63,3 50 635 2092
8345 120 5 72,5 34 638 1930
9087 98 4 58 31 575 1930
9257 112 5 57 45 625 2025
9277 108 5 65 32 685 2062
9317 114,3 5 67 40 600 1989
9337 108 4 65 32 575 1927
9365 120 5 65 54 880 2245
9442 98 4 58 39 500 1895
9537 112 5 66,5 39 613 1989
9557 120 5 72,5 31 650 1930
9577 120 5 72,5 44 603 1930
9583 114,3 5 66 47 640 2025
9690 120 5 72,5 47 625 1930
9765 114,3 5 71,5 42 613 2060
9783 108 4 65 32 600 2025
9833 108 5 65 44 670 1995
9850 112 5 57 42 630 2060
9885 112 5 57 42 610 1960
9890 112 5 66,5 37 600 1930
9892 112 5 66,5 43 618 1930
9895 112 5 66,5 37 468 1930
9905 112 5 66,5 33 625 1990
9910 108 5 60 42 670 1995
9925 112 5 57 37 605 1930
9930 108 5 65 49 600 1995
9940 139,7 6 100 25 730 2245
9945 139,7 5 95,5 45 750 2290
9970 120 5 72,5 20 710 1995
9983 108 5 65 47 625 2025
7 JJ X 16 8701 139,7 6 100 33 935 2288
9880 139,7 5 108 5 575 2100
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

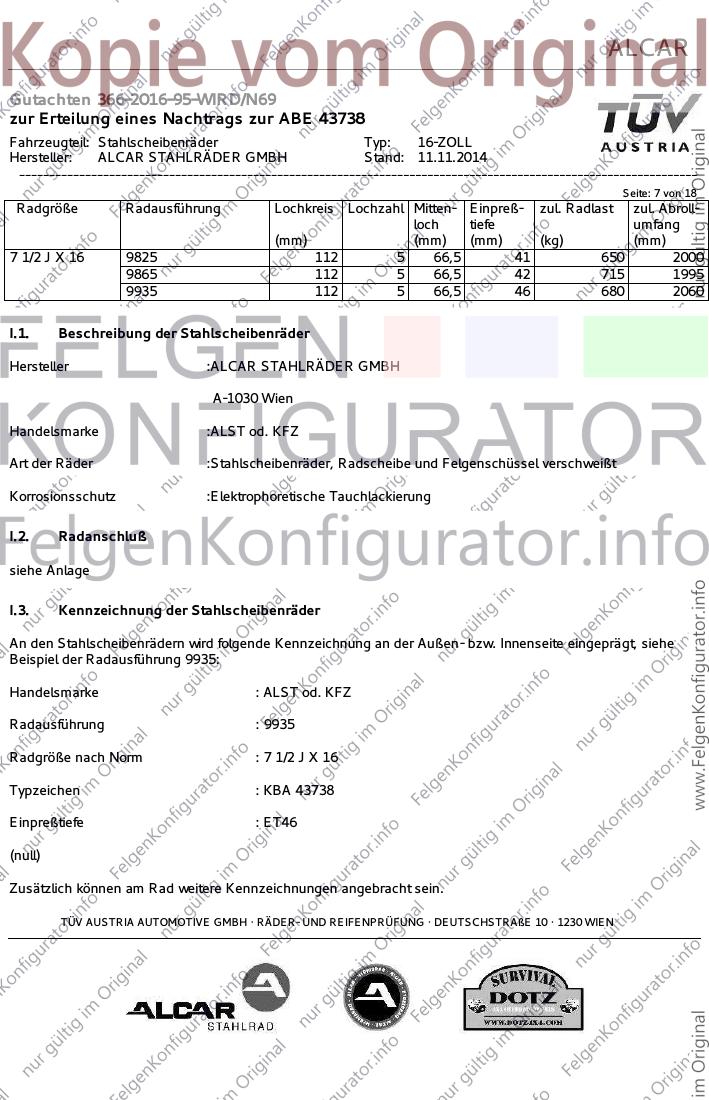

ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 7 von 18
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
7 1/2 J X 16 9825 112 5 66,5 41 650 2000
9865 112 5 66,5 42 715 1995
9935 112 5 66,5 46 680 2060
I.1. Beschreibung der Stahlscheibenräder
Hersteller :ALCAR STAHLRÄDER GMBH
A-1030 Wien
Handelsmarke :ALST od. KFZ
Art der Räder :Stahlscheibenräder, Radscheibe und Felgenschüssel verschweißt
Korrosionsschutz :Elektrophoretische Tauchlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Stahlscheibenräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingeprägt, siehe
Beispiel der Radausführung 9935:
Handelsmarke : ALST od. KFZ
Radausführung : 9935
Radgröße nach Norm : 7 1/2 J X 16
Typzeichen : KBA 43738
Einpreßtiefe : ET46
(null)
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 8 von 18
I.4. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen vorgesehen. Der zulässige
Verwendungsbereich ist in der Anlage V.1 aufgeführt.
II. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen entsprechen internationalen Normen für die Gestaltung von Kraftfahrzeugfelgen.
Stichpunktartig nachgeprüfte Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.2 aufgeführten
Unterlagen überein.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Stahlscheibenräder:
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die Radherstellung sind in der
Radbeschreibung des Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Die Stahlscheibenräder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenrädern oder den Anforderungen der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der
einzelnen Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im Verwendungsbereich
(siehe Anlage V.1) aufgeführt sind.
III. Anbau- und Verwendungsprüfung:
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der Betriebserlaubnis des jeweiligen
Fahrzeugs freigegebenen Rädern entsprechen und ausschließlich bereits in der Betriebserlaubnis des
Fahrzeugs genehmigte Reifen zugelassen werden, ist eine Anbauuntersuchung nicht erforderlich.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 9 von 18
IV. Zusammenfassung:
Die hier beschriebenen Stahlscheibenräder entsprechen der"Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Stahlscheibenrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht
ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anlage erstellt am Allg. Hinweise
5008 11.11.2014 liegt bei
6501 11.11.2014 liegt bei
7503 11.11.2014 liegt bei
7625 11.11.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 10 von 18
7765 11.11.2014 liegt bei
7780 11.11.2014 liegt bei
7790 11.11.2014 liegt bei
7845 11.11.2014 liegt bei
7855 11.11.2014 liegt bei
7856 11.11.2014 liegt bei
7860 11.11.2014 liegt bei
7865 11.11.2014 liegt bei
7885 11.11.2014 liegt bei
7910 11.11.2014 liegt bei
7920 11.11.2014 liegt bei
7925 11.11.2014 liegt bei
8005 11.11.2014 liegt bei
8015 11.11.2014 liegt bei
8048 11.11.2014 liegt bei
8049 11.11.2014 liegt bei
8053 11.11.2014 liegt bei
8067 11.11.2014 liegt bei
8157 11.11.2014 liegt bei
8177 11.11.2014 liegt bei
8183 11.11.2014 liegt bei
8205 11.11.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 11 von 18
8215 11.11.2014 liegt bei
8217 11.11.2014 liegt bei
8225 11.11.2014 liegt bei
8227 11.11.2014 liegt bei
8247 11.11.2014 liegt bei
8275 11.11.2014 liegt bei
8295 11.11.2014 liegt bei
8312 11.11.2014 liegt bei
8315 11.11.2014 liegt bei
8325 11.11.2014 liegt bei
8345 11.11.2014 liegt bei
8425 11.11.2014 liegt bei
8426 11.11.2014 liegt bei
8465 11.11.2014 liegt bei
8565 11.11.2014 liegt bei
8595 11.11.2014 liegt bei
8597 11.11.2014 liegt bei
8667 11.11.2014 liegt bei
8701 11.11.2014 liegt bei
8733 11.11.2014 liegt bei
8755 11.11.2014 liegt bei
8763 11.11.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 12 von 18
8765 11.11.2014 liegt bei
8787 11.11.2014 liegt bei
8873 11.11.2014 liegt bei
8895 11.11.2014 liegt bei
9037 11.11.2014 liegt bei
9045 11.11.2014 liegt bei
9053 11.11.2014 liegt bei
9062 11.11.2014 liegt bei
9087 11.11.2014 liegt bei
9095 11.11.2014 liegt bei
9107 11.11.2014 liegt bei
9118 11.11.2014 liegt bei
9127 11.11.2014 liegt bei
9133 11.11.2014 liegt bei
9147 11.11.2014 liegt bei
9153 11.11.2014 liegt bei
9173 11.11.2014 liegt bei
9187 11.11.2014 liegt bei
9197 11.11.2014 liegt bei
9217 11.11.2014 liegt bei
9223 11.11.2014 liegt bei
9225 11.11.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 13 von 18
9228 11.11.2014 liegt bei
9232 11.11.2014 liegt bei
9247 11.11.2014 liegt bei
9253 11.11.2014 liegt bei
9255 11.11.2014 liegt bei
9257 11.11.2014 liegt bei
9265 11.11.2014 liegt bei
9272 11.11.2014 liegt bei
9277 11.11.2014 liegt bei
9295 11.11.2014 liegt bei
9305 11.11.2014 liegt bei
9317 11.11.2014 liegt bei
9327 11.11.2014 liegt bei
9337 11.11.2014 liegt bei
9365 11.11.2014 liegt bei
9405 11.11.2014 liegt bei
9407 11.11.2014 liegt bei
9415 11.11.2014 liegt bei
9427 11.11.2014 liegt bei
9432 11.11.2014 liegt bei
9435 11.11.2014 liegt bei
9437 11.11.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 14 von 18
9442 11.11.2014 liegt bei
9455 11.11.2014 liegt bei
9465 11.11.2014 liegt bei
9471 11.11.2014 liegt bei
9485 11.11.2014 liegt bei
9487 11.11.2014 liegt bei
9488 11.11.2014 liegt bei
9490 11.11.2014 liegt bei
9493 11.11.2014 liegt bei
9495 11.11.2014 liegt bei
9505 11.11.2014 liegt bei
9506 11.11.2014 liegt bei
9507 11.11.2014 liegt bei
9515 11.11.2014 liegt bei
9517 11.11.2014 liegt bei
9527 11.11.2014 liegt bei
9532 11.11.2014 liegt bei
9535 11.11.2014 liegt bei
9537 11.11.2014 liegt bei
9543 11.11.2014 liegt bei
9547 11.11.2014 liegt bei
9552 11.11.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 15 von 18
9557 11.11.2014 liegt bei
9563 11.11.2014 liegt bei
9565 11.11.2014 liegt bei
9577 11.11.2014 liegt bei
9583 11.11.2014 liegt bei
9590 11.11.2014 liegt bei
9597 11.11.2014 liegt bei
9600 11.11.2014 liegt bei
9601 11.11.2014 liegt bei
9605 11.11.2014 liegt bei
9610 11.11.2014 liegt bei
9617 11.11.2014 liegt bei
9623 11.11.2014 liegt bei
9630 11.11.2014 liegt bei
9640 11.11.2014 liegt bei
9645 11.11.2014 liegt bei
9646 11.11.2014 liegt bei
9657 11.11.2014 liegt bei
9660 11.11.2014 liegt bei
9675 11.11.2014 liegt bei
9680 11.11.2014 liegt bei
9683 11.11.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 16 von 18
9685 11.11.2014 liegt bei
9690 11.11.2014 liegt bei
9695 11.11.2014 liegt bei
9702 11.11.2014 liegt bei
9735 11.11.2014 liegt bei
9737 11.11.2014 liegt bei
9755 11.11.2014 liegt bei
9765 11.11.2014 liegt bei
9783 11.11.2014 liegt bei
9825 11.11.2014 liegt bei
9833 11.11.2014 liegt bei
9845 11.11.2014 liegt bei
9850 11.11.2014 liegt bei
9865 11.11.2014 liegt bei
9880 11.11.2014 liegt bei
9885 11.11.2014 liegt bei
9890 11.11.2014 liegt bei
9892 11.11.2014 liegt bei
9895 11.11.2014 liegt bei
9897 11.11.2014 liegt bei
9905 11.11.2014 liegt bei
9910 11.11.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 17 von 18
9915 11.11.2014 liegt bei
9922 11.11.2014 liegt bei
9925 11.11.2014 liegt bei
9930 11.11.2014 liegt bei
9935 11.11.2014 liegt bei
9940 11.11.2014 liegt bei
9945 11.11.2014 liegt bei
9955 11.11.2014 liegt bei
9955 11.11.2014 liegt bei
9970 11.11.2014 liegt bei
9975 11.11.2014 liegt bei
9980 11.11.2014 liegt bei
9983 11.11.2014 liegt bei
9985 11.11.2014 liegt bei
V.2. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
Fahrzeugteil: Stahlscheibenräder Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
_________________________________________________________________________________________________________________
Seite: 18 von 18
Cinibulk
Sachverständiger
Wien, 11.11.2014
AB
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
ANLAGE: Technische Unterlagen Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
__________________________________________________________________________________________________________________
Seite: 1 von 7
Für jede Radausführung liegen Herstellererklärung, Ident - und/oder Nachbaurad-Bestätigung,
Radbeschreibung und Radzeichnungen vor:
Radgröße Radausführung Datum Änderungsdatum Fertigungsbetrieb
5 J X 16 9465 26.07.2000 09.07.2003 LE
9037 12.07.2006 20.06.2009 LI
5 JK X 16 9485 18.07.2001 --- HB
5 1/2 J X 16 8733 21.06.2010 --- LE
9597 01.04.2004 09.06.2008 LW
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

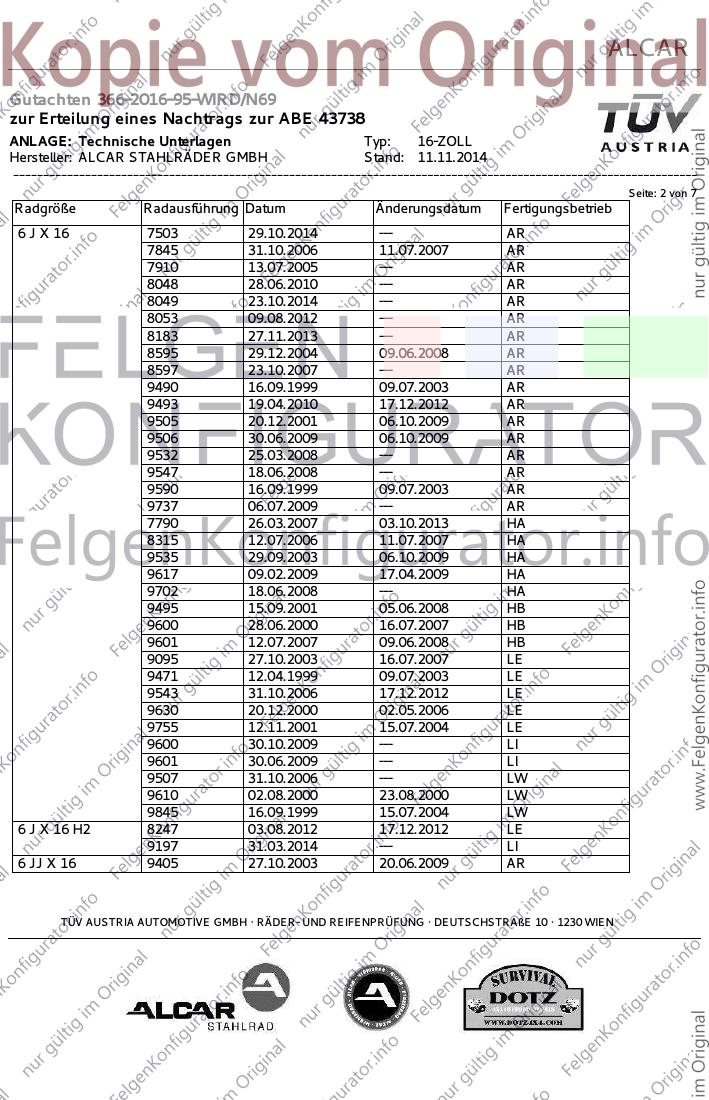

ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
ANLAGE: Technische Unterlagen Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
__________________________________________________________________________________________________________________
Seite: 2 von 7
Radgröße Radausführung Datum Änderungsdatum Fertigungsbetrieb
6 J X 16 7503 29.10.2014 --- AR
7845 31.10.2006 11.07.2007 AR
7910 13.07.2005 --- AR
8048 28.06.2010 --- AR
8049 23.10.2014 --- AR
8053 09.08.2012 --- AR
8183 27.11.2013 --- AR
8595 29.12.2004 09.06.2008 AR
8597 23.10.2007 --- AR
9490 16.09.1999 09.07.2003 AR
9493 19.04.2010 17.12.2012 AR
9505 20.12.2001 06.10.2009 AR
9506 30.06.2009 06.10.2009 AR
9532 25.03.2008 --- AR
9547 18.06.2008 --- AR
9590 16.09.1999 09.07.2003 AR
9737 06.07.2009 --- AR
7790 26.03.2007 03.10.2013 HA
8315 12.07.2006 11.07.2007 HA
9535 29.09.2003 06.10.2009 HA
9617 09.02.2009 17.04.2009 HA
9702 18.06.2008 --- HA
9495 15.09.2001 05.06.2008 HB
9600 28.06.2000 16.07.2007 HB
9601 12.07.2007 09.06.2008 HB
9095 27.10.2003 16.07.2007 LE
9471 12.04.1999 09.07.2003 LE
9543 31.10.2006 17.12.2012 LE
9630 20.12.2000 02.05.2006 LE
9755 12.11.2001 15.07.2004 LE
9600 30.10.2009 --- LI
9601 30.06.2009 --- LI
9507 31.10.2006 --- LW
9610 02.08.2000 23.08.2000 LW
9845 16.09.1999 15.07.2004 LW
6 J X 16 H2 8247 03.08.2012 17.12.2012 LE
9197 31.03.2014 --- LI
6 JJ X 16 9405 27.10.2003 20.06.2009 AR
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN

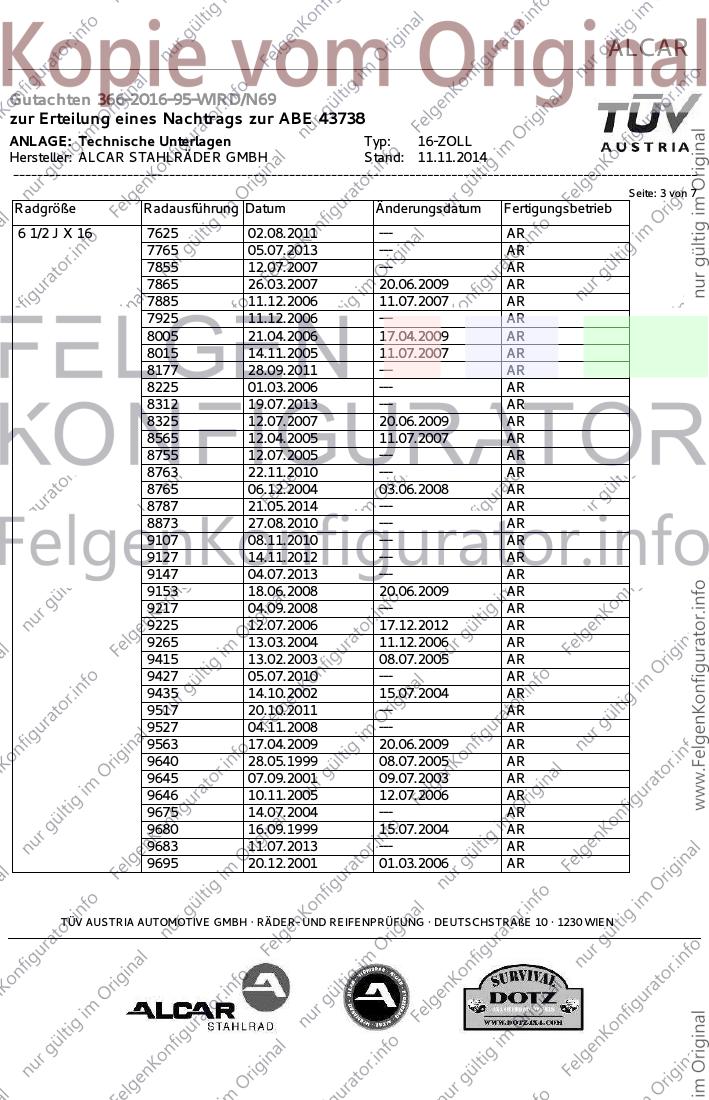

ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
ANLAGE: Technische Unterlagen Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
__________________________________________________________________________________________________________________
Seite: 3 von 7
Radgröße Radausführung Datum Änderungsdatum Fertigungsbetrieb
6 1/2 J X 16 7625 02.08.2011 --- AR
7765 05.07.2013 --- AR
7855 12.07.2007 --- AR
7865 26.03.2007 20.06.2009 AR
7885 11.12.2006 11.07.2007 AR
7925 11.12.2006 --- AR
8005 21.04.2006 17.04.2009 AR
8015 14.11.2005 11.07.2007 AR
8177 28.09.2011 --- AR
8225 01.03.2006 --- AR
8312 19.07.2013 --- AR
8325 12.07.2007 20.06.2009 AR
8565 12.04.2005 11.07.2007 AR
8755 12.07.2005 --- AR
8763 22.11.2010 --- AR
8765 06.12.2004 03.06.2008 AR
8787 21.05.2014 --- AR
8873 27.08.2010 --- AR
9107 08.11.2010 --- AR
9127 14.11.2012 --- AR
9147 04.07.2013 --- AR
9153 18.06.2008 20.06.2009 AR
9217 04.09.2008 --- AR
9225 12.07.2006 17.12.2012 AR
9265 13.03.2004 11.12.2006 AR
9415 13.02.2003 08.07.2005 AR
9427 05.07.2010 --- AR
9435 14.10.2002 15.07.2004 AR
9517 20.10.2011 --- AR
9527 04.11.2008 --- AR
9563 17.04.2009 20.06.2009 AR
9640 28.05.1999 08.07.2005 AR
9645 07.09.2001 09.07.2003 AR
9646 10.11.2005 12.07.2006 AR
9675 14.07.2004 --- AR
9680 16.09.1999 15.07.2004 AR
9683 11.07.2013 --- AR
9695 20.12.2001 01.03.2006 AR
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
ANLAGE: Technische Unterlagen Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
__________________________________________________________________________________________________________________
Seite: 4 von 7
Radgröße Radausführung Datum Änderungsdatum Fertigungsbetrieb
6 1/2 J X 16 9955 10.07.2014 --- AR
9975 10.11.2005 --- AR
9980 17.09.2003 06.02.2009 AR
9985 07.07.2003 12.07.2005 AR
9915 11.12.2006 04.11.2008 CS
9147 26.04.2012 17.12.2012 HA
9305 14.07.2004 20.06.2009 HA
9915 24.04.2003 04.11.2008 HA
8157 05.07.2010 --- HE
6501 01.07.2014 --- LE
7860 23.10.2006 20.06.2009 LE
8667 03.08.2012 17.12.2012 LE
9232 05.07.2013 --- LE
9272 09.08.2012 --- LE
9432 05.07.2013 --- LE
9455 26.07.2002 15.11.2005 LE
9487 13.07.2006 20.06.2009 LE
9897 04.11.2008 --- LE
9915 13.07.2009 --- LE
8015 10.11.2005 11.07.2007 LI
9118 13.12.2012 --- LI
9133 07.07.2010 --- LI
9265 10.05.2004 11.12.2006 LI
9683 27.05.2014 --- LI
7625 09.02.2009 30.06.2009 LW
7865 23.10.2007 20.06.2009 LW
8325 23.10.2007 20.06.2009 LW
8425 12.04.2005 08.05.2006 LW
8426 10.10.2014 --- LW
8465 12.07.2006 03.06.2008 LW
8895 06.12.2004 16.07.2007 LW
9045 14.07.2004 06.10.2009 LW
9225 01.07.2004 17.12.2012 LW
9247 25.05.2009 30.09.2009 LW
9327 25.05.2009 07.12.2012 LW
9437 25.03.2008 --- LW
9515 26.07.2002 07.07.2005 LW
9605 10.03.2001 --- LW
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
ANLAGE: Technische Unterlagen Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
__________________________________________________________________________________________________________________
Seite: 5 von 7
Radgröße Radausführung Datum Änderungsdatum Fertigungsbetrieb
6 1/2 J X 16 9623 04.11.2008 17.09.2009 LW
9683 07.12.2012 --- LW
9685 27.10.2003 09.02.2009 LW
9922 23.10.2007 --- LW
9955 15.05.2003 10.07.2014 LW
9975 31.07.2003 10.11.2005 LW
8295 01.03.2006 --- TJ
9660 27.01.2000 28.06.2000 TJ
9173 12.08.2011 --- 06
9053 09.08.2012 --- 30
6 1/2 J X 16 CH 9187 05.07.2013 --- CS
6 1/2 J X 16 H2 9062 23.09.2013 --- AR
9223 17.04.2009 --- AR
9253 24.09.2013 --- AR
9488 06.08.2012 --- HB
6 1/2 JJ X 16 7856 30.06.2014 --- AR
8067 02.08.2012 --- AR
8205 06.12.2004 12.07.2005 AR
9228 03.06.2008 --- AR
9255 27.10.2003 15.07.2004 AR
9295 06.12.2004 09.06.2008 AR
9407 26.03.2007 12.07.2007 AR
9552 08.08.2008 01.10.2009 AR
9565 28.11.2000 05.11.2007 AR
9657 30.10.2012 17.12.2012 AR
9735 26.07.2002 --- AR

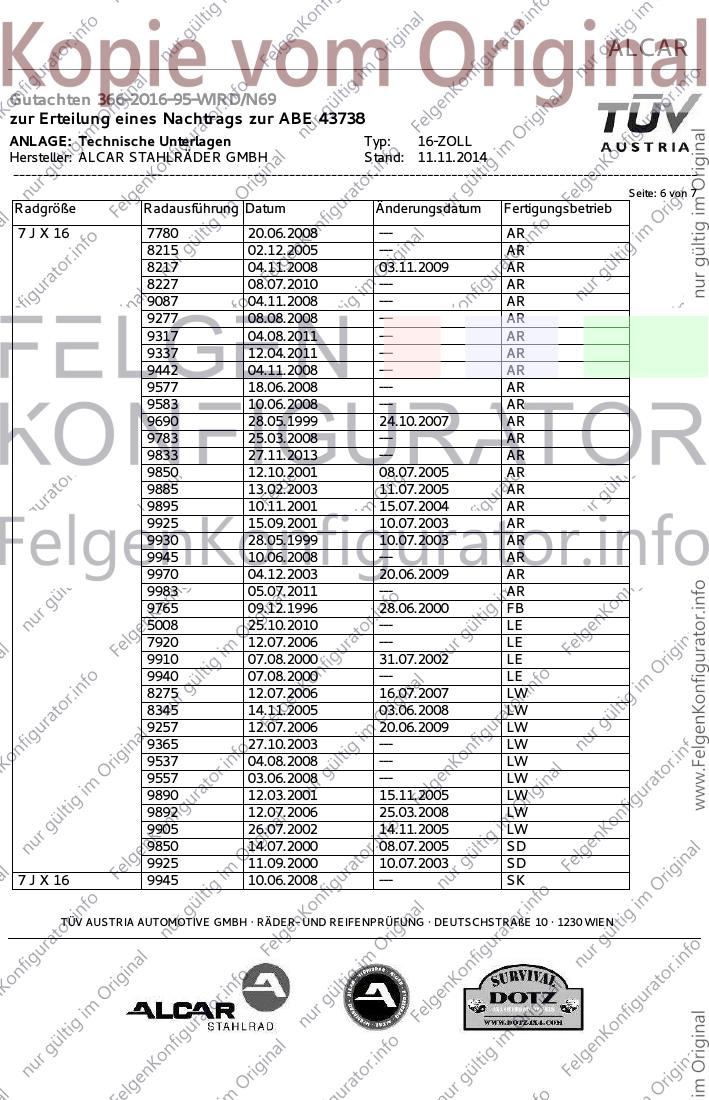

TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
ANLAGE: Technische Unterlagen Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
__________________________________________________________________________________________________________________
Seite: 6 von 7
Radgröße Radausführung Datum Änderungsdatum Fertigungsbetrieb
7 J X 16 7780 20.06.2008 --- AR
8215 02.12.2005 --- AR
8217 04.11.2008 03.11.2009 AR
8227 08.07.2010 --- AR
9087 04.11.2008 --- AR
9277 08.08.2008 --- AR
9317 04.08.2011 --- AR
9337 12.04.2011 --- AR
9442 04.11.2008 --- AR
9577 18.06.2008 --- AR
9583 10.06.2008 --- AR
9690 28.05.1999 24.10.2007 AR
9783 25.03.2008 --- AR
9833 27.11.2013 --- AR
9850 12.10.2001 08.07.2005 AR
9885 13.02.2003 11.07.2005 AR
9895 10.11.2001 15.07.2004 AR
9925 15.09.2001 10.07.2003 AR
9930 28.05.1999 10.07.2003 AR
9945 10.06.2008 --- AR
9970 04.12.2003 20.06.2009 AR
9983 05.07.2011 --- AR
9765 09.12.1996 28.06.2000 FB
5008 25.10.2010 --- LE
7920 12.07.2006 --- LE
9910 07.08.2000 31.07.2002 LE
9940 07.08.2000 --- LE
8275 12.07.2006 16.07.2007 LW
8345 14.11.2005 03.06.2008 LW
9257 12.07.2006 20.06.2009 LW
9365 27.10.2003 --- LW
9537 04.08.2008 --- LW
9557 03.06.2008 --- LW
9890 12.03.2001 15.11.2005 LW
9892 12.07.2006 25.03.2008 LW
9905 26.07.2002 14.11.2005 LW
9850 14.07.2000 08.07.2005 SD
9925 11.09.2000 10.07.2003 SD
7 J X 16 9945 10.06.2008 --- SK

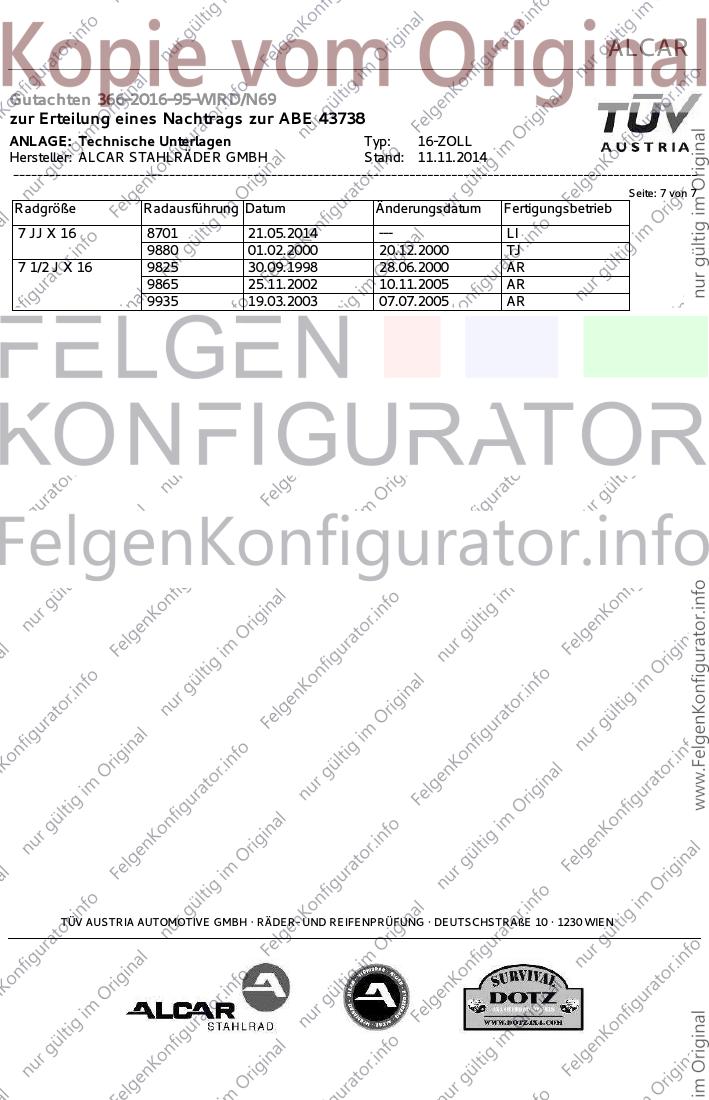

TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
ALCAR
Gutachten 366-2016-95-WIRD/N69
zur Erteilung eines Nachtrags zur ABE 43738
ANLAGE: Technische Unterlagen Typ: 16-ZOLL
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 11.11.2014
__________________________________________________________________________________________________________________
Seite: 7 von 7
Radgröße Radausführung Datum Änderungsdatum Fertigungsbetrieb
7 JJ X 16 8701 21.05.2014 --- LI
9880 01.02.2000 20.12.2000 TJ
7 1/2 J X 16 9825 30.09.1998 28.06.2000 AR
9865 25.11.2002 10.11.2005 AR
9935 19.03.2003 07.07.2005 AR

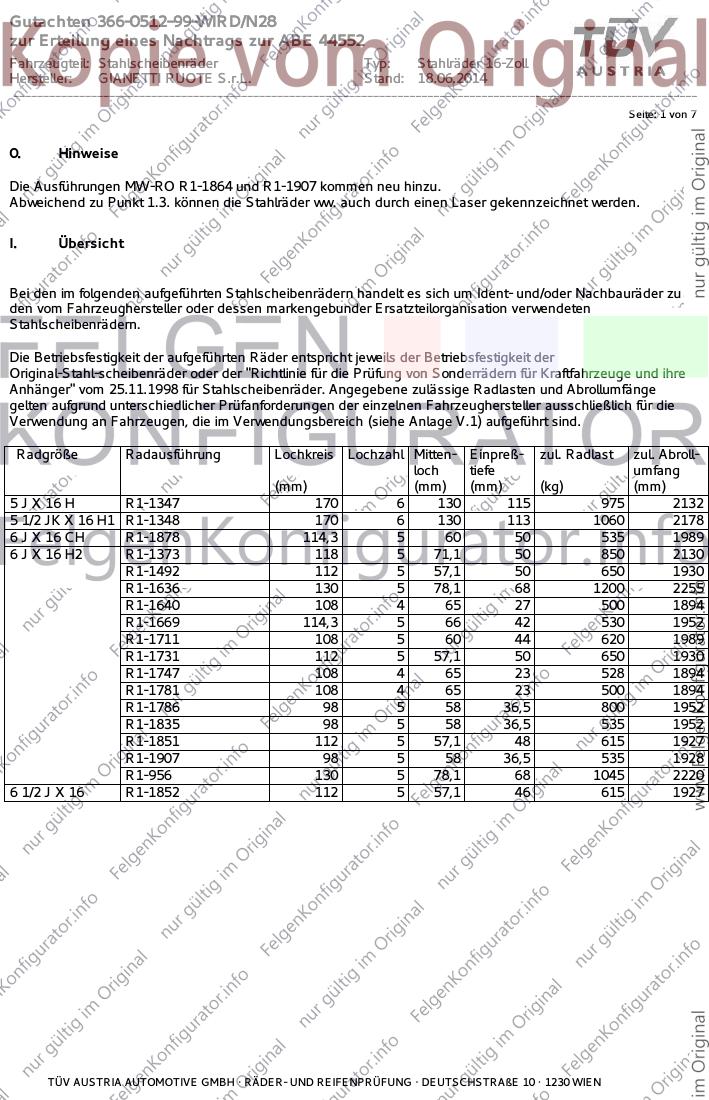

TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 1 von 7
0. Hinweise
Die Ausführungen MW-RO R1-1864 und R1-1907 kommen neu hinzu.
Abweichend zu Punkt 1.3. können die Stahlräder ww. auch durch einen Laser gekennzeichnet werden.
I. Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- und/oder Nachbauräder zu
den vom Fahrzeughersteller oder dessen markengebunder Ersatzteilorganisation verwendeten
Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahl-scheibenräder oder der "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre
Anhänger" vom 25.11.1998 für Stahlscheibenräder. Angegebene zulässige Radlasten und Abrollumfänge
gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die
Verwendung an Fahrzeugen, die im Verwendungsbereich (siehe Anlage V.1) aufgeführt sind.
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
5 J X 16 H R1-1347 170 6 130 115 975 2132
5 1/2 JK X 16 H1 R1-1348 170 6 130 113 1060 2178
6 J X 16 CH R1-1878 114,3 5 60 50 535 1989
6 J X 16 H2 R1-1373 118 5 71,1 50 850 2130
R1-1492 112 5 57,1 50 650 1930
R1-1636 130 5 78,1 68 1200 2255
R1-1640 108 4 65 27 500 1894
R1-1669 114,3 5 66 42 530 1952
R1-1711 108 5 60 44 620 1989
R1-1731 112 5 57,1 50 650 1930
R1-1747 108 4 65 23 528 1894
R1-1781 108 4 65 23 500 1894
R1-1786 98 5 58 36,5 800 1952
R1-1835 98 5 58 36,5 535 1952
R1-1851 112 5 57,1 48 615 1927
R1-1907 98 5 58 36,5 535 1928
R1-956 130 5 78,1 68 1045 2220
6 1/2 J X 16 R1-1852 112 5 57,1 46 615 1927

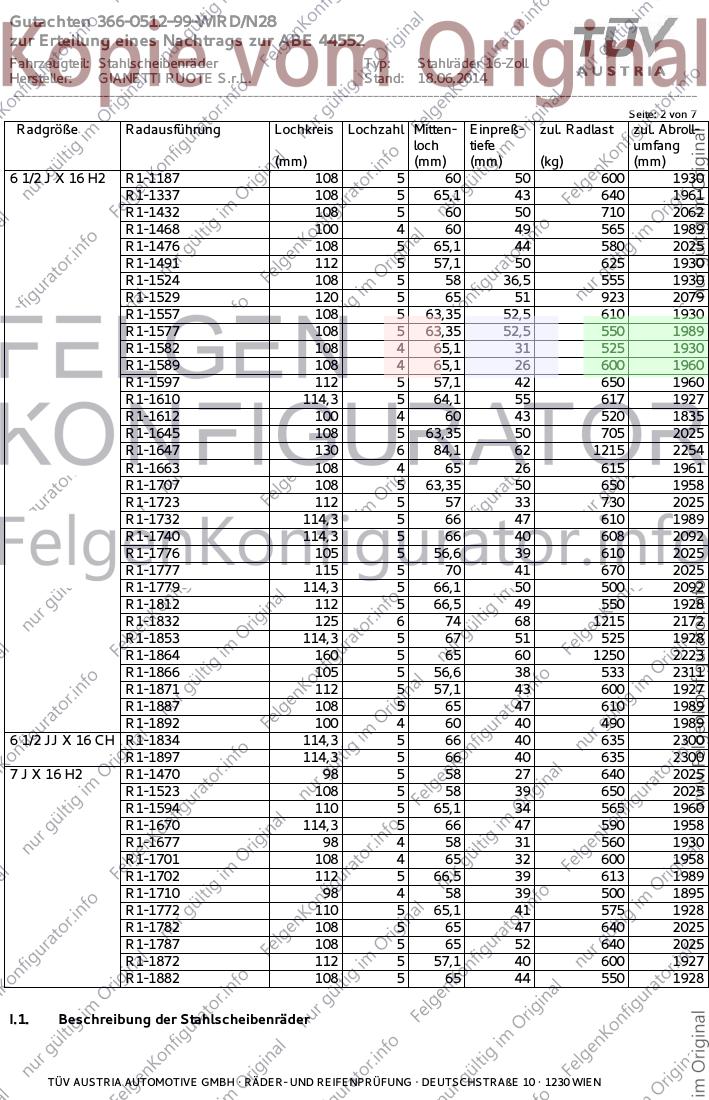

TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 2 von 7
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 1/2 J X 16 H2 R1-1187 108 5 60 50 600 1930
R1-1337 108 5 65,1 43 640 1961
R1-1432 108 5 60 50 710 2062
R1-1468 100 4 60 49 565 1989
R1-1476 108 5 65,1 44 580 2025
R1-1491 112 5 57,1 50 625 1930
R1-1524 108 5 58 36,5 555 1930
R1-1529 120 5 65 51 923 2079
R1-1557 108 5 63,35 52,5 610 1930
R1-1577 108 5 63,35 52,5 550 1989
R1-1582 108 4 65,1 31 525 1930
R1-1589 108 4 65,1 26 600 1960
R1-1597 112 5 57,1 42 650 1960
R1-1610 114,3 5 64,1 55 617 1927
R1-1612 100 4 60 43 520 1835
R1-1645 108 5 63,35 50 705 2025
R1-1647 130 6 84,1 62 1215 2254
R1-1663 108 4 65 26 615 1961
R1-1707 108 5 63,35 50 650 1958
R1-1723 112 5 57 33 730 2025
R1-1732 114,3 5 66 47 610 1989
R1-1740 114,3 5 66 40 608 2092
R1-1776 105 5 56,6 39 610 2025
R1-1777 115 5 70 41 670 2025
R1-1779 114,3 5 66,1 50 500 2092
R1-1812 112 5 66,5 49 550 1928
R1-1832 125 6 74 68 1215 2172
R1-1853 114,3 5 67 51 525 1928
R1-1864 160 5 65 60 1250 2223
R1-1866 105 5 56,6 38 533 2311
R1-1871 112 5 57,1 43 600 1927
R1-1887 108 5 65 47 610 1989
R1-1892 100 4 60 40 490 1989
6 1/2 JJ X 16 CH R1-1834 114,3 5 66 40 635 2300
R1-1897 114,3 5 66 40 635 2300
7 J X 16 H2 R1-1470 98 5 58 27 640 2025
R1-1523 108 5 58 39 650 2025
R1-1594 110 5 65,1 34 565 1960
R1-1670 114,3 5 66 47 590 1958
R1-1677 98 4 58 31 560 1930
R1-1701 108 4 65 32 600 1958
R1-1702 112 5 66,5 39 613 1989
R1-1710 98 4 58 39 500 1895
R1-1772 110 5 65,1 41 575 1928
R1-1782 108 5 65 47 640 2025
R1-1787 108 5 65 52 640 2025
R1-1872 112 5 57,1 40 600 1927
R1-1882 108 5 65 44 550 1928
I.1. Beschreibung der Stahlscheibenräder
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 3 von 7
Antragsteller :GIANETTI RUOTE S.r.L.
I-20816 Ceriano Laghetto (MB)
Hersteller :GIANETTI RUOTE S.r.L.
I-20816 Ceriano Laghetto (MB)
Handelsmarke :GIANETTI RUOTE S.r.L.
Art der Räder :Stahlscheibenräder, Radscheibe und Felgenschüssel verschweißt
Korrosionsschutz :Mehrschicht-Einbrennlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Stahlscheibenräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingeprägt, siehe
Beispiel der Radausführung R1-1187:
Hersteller : GIANETTI RUOTE S.r.L.
Radausführung : R1-1187
Radgröße nach Norm : 6 1/2 J X 16 H2
Typzeichen : KBA 44552
Einpreßtiefe : ET50
Herstellungsdatum : Fertigungswoche und -jahr
z.B. 12.99
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
I.4. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen vorgesehen. Der zulässige
Verwendungsbereich ist in der Anlage V.1 aufgeführt.
II. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen entsprechen internationalen Normen für die Gestaltung von Kraftfahrzeugfelgen.
Stichpunktartig nachgeprüfte Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.2 aufgeführten
Unterlagen überein.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 4 von 7
II.2. Werkstoff der Stahlscheibenräder:
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die Radherstellung sind in der
Radbeschreibung des Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Die Stahlscheibenräder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenrädern oder den Anforderungen der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der
einzelnen Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im Verwendungsbereich
(siehe Anlage V.1) aufgeführt sind.
Eine erneute Dauerfestigkeitsprüfung war nicht erforderlich.
III. Anbau- und Verwendungsprüfung:
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der Betriebserlaubnis des jeweiligen
Fahrzeugs freigegebenen Rädern entsprechen und ausschließlich bereits in der Betriebserlaubnis des
Fahrzeugs genehmigte Reifen zugelassen werden, ist eine Anbauuntersuchung nicht erforderlich.
IV. Zusammenfassung:
Die hier beschriebenen Stahlscheibenräder entsprechen der"Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Stahlscheibenrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht
ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.

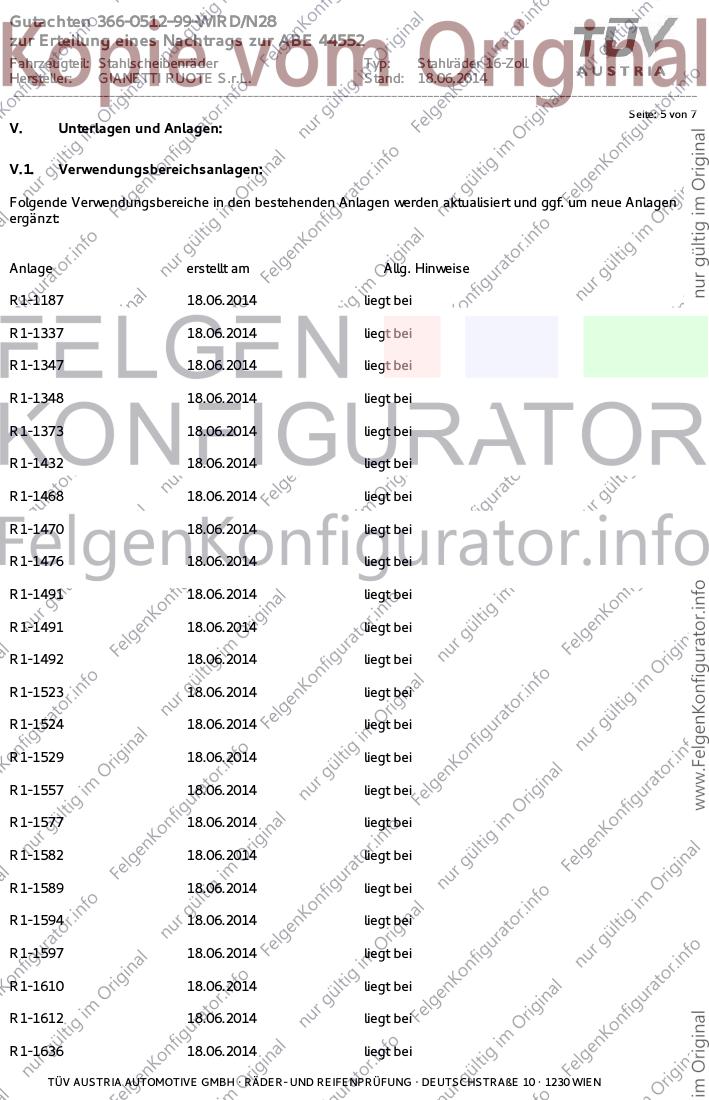

TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 5 von 7
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anlage erstellt am Allg. Hinweise
R1-1187 18.06.2014 liegt bei
R1-1337 18.06.2014 liegt bei
R1-1347 18.06.2014 liegt bei
R1-1348 18.06.2014 liegt bei
R1-1373 18.06.2014 liegt bei
R1-1432 18.06.2014 liegt bei
R1-1468 18.06.2014 liegt bei
R1-1470 18.06.2014 liegt bei
R1-1476 18.06.2014 liegt bei
R1-1491 18.06.2014 liegt bei
R1-1491 18.06.2014 liegt bei
R1-1492 18.06.2014 liegt bei
R1-1523 18.06.2014 liegt bei
R1-1524 18.06.2014 liegt bei
R1-1529 18.06.2014 liegt bei
R1-1557 18.06.2014 liegt bei
R1-1577 18.06.2014 liegt bei
R1-1582 18.06.2014 liegt bei
R1-1589 18.06.2014 liegt bei
R1-1594 18.06.2014 liegt bei
R1-1597 18.06.2014 liegt bei
R1-1610 18.06.2014 liegt bei
R1-1612 18.06.2014 liegt bei
R1-1636 18.06.2014 liegt bei

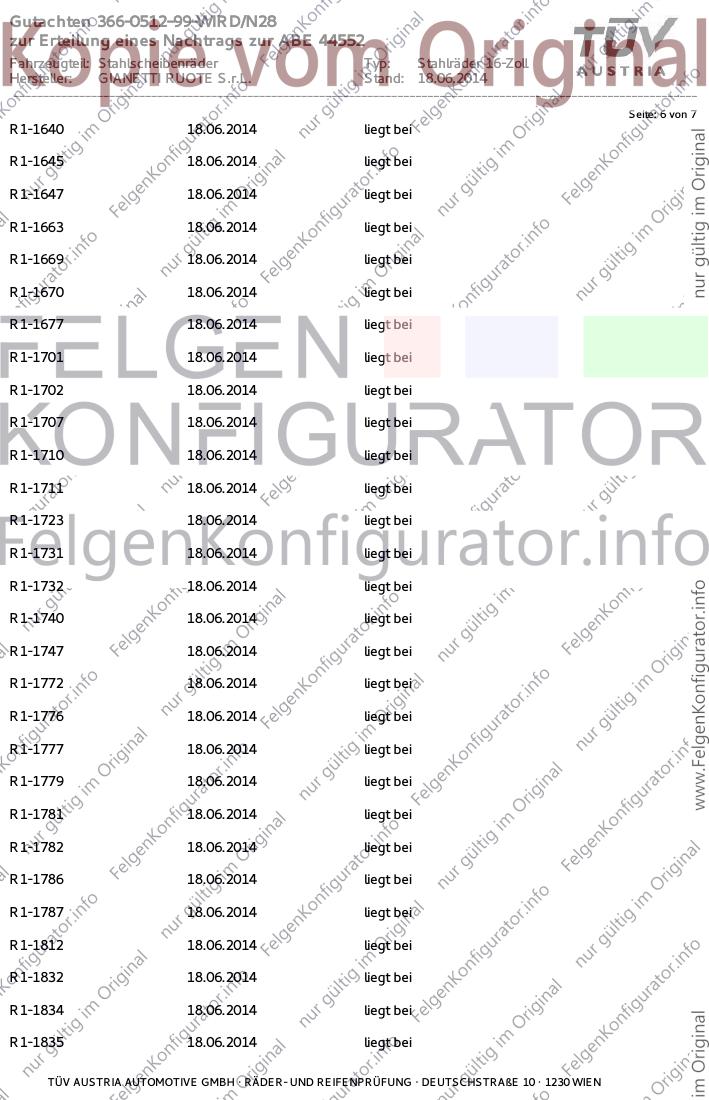

TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 6 von 7
R1-1640 18.06.2014 liegt bei
R1-1645 18.06.2014 liegt bei
R1-1647 18.06.2014 liegt bei
R1-1663 18.06.2014 liegt bei
R1-1669 18.06.2014 liegt bei
R1-1670 18.06.2014 liegt bei
R1-1677 18.06.2014 liegt bei
R1-1701 18.06.2014 liegt bei
R1-1702 18.06.2014 liegt bei
R1-1707 18.06.2014 liegt bei
R1-1710 18.06.2014 liegt bei
R1-1711 18.06.2014 liegt bei
R1-1723 18.06.2014 liegt bei
R1-1731 18.06.2014 liegt bei
R1-1732 18.06.2014 liegt bei
R1-1740 18.06.2014 liegt bei
R1-1747 18.06.2014 liegt bei
R1-1772 18.06.2014 liegt bei
R1-1776 18.06.2014 liegt bei
R1-1777 18.06.2014 liegt bei
R1-1779 18.06.2014 liegt bei
R1-1781 18.06.2014 liegt bei
R1-1782 18.06.2014 liegt bei
R1-1786 18.06.2014 liegt bei
R1-1787 18.06.2014 liegt bei
R1-1812 18.06.2014 liegt bei
R1-1832 18.06.2014 liegt bei
R1-1834 18.06.2014 liegt bei
R1-1835 18.06.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 7 von 7
R1-1851 18.06.2014 liegt bei
R1-1852 18.06.2014 liegt bei
R1-1853 18.06.2014 liegt bei
R1-1864 18.06.2014 liegt bei
R1-1866 18.06.2014 liegt bei
R1-1871 18.06.2014 liegt bei
R1-1872 18.06.2014 liegt bei
R1-1878 18.06.2014 liegt bei
R1-1882 18.06.2014 liegt bei
R1-1887 18.06.2014 liegt bei
R1-1892 18.06.2014 liegt bei
R1-1897 18.06.2014 liegt bei
R1-1907 18.06.2014 liegt bei
R1-956 18.06.2014 liegt bei
V.2. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Wien, 18.06.2014
AB
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
