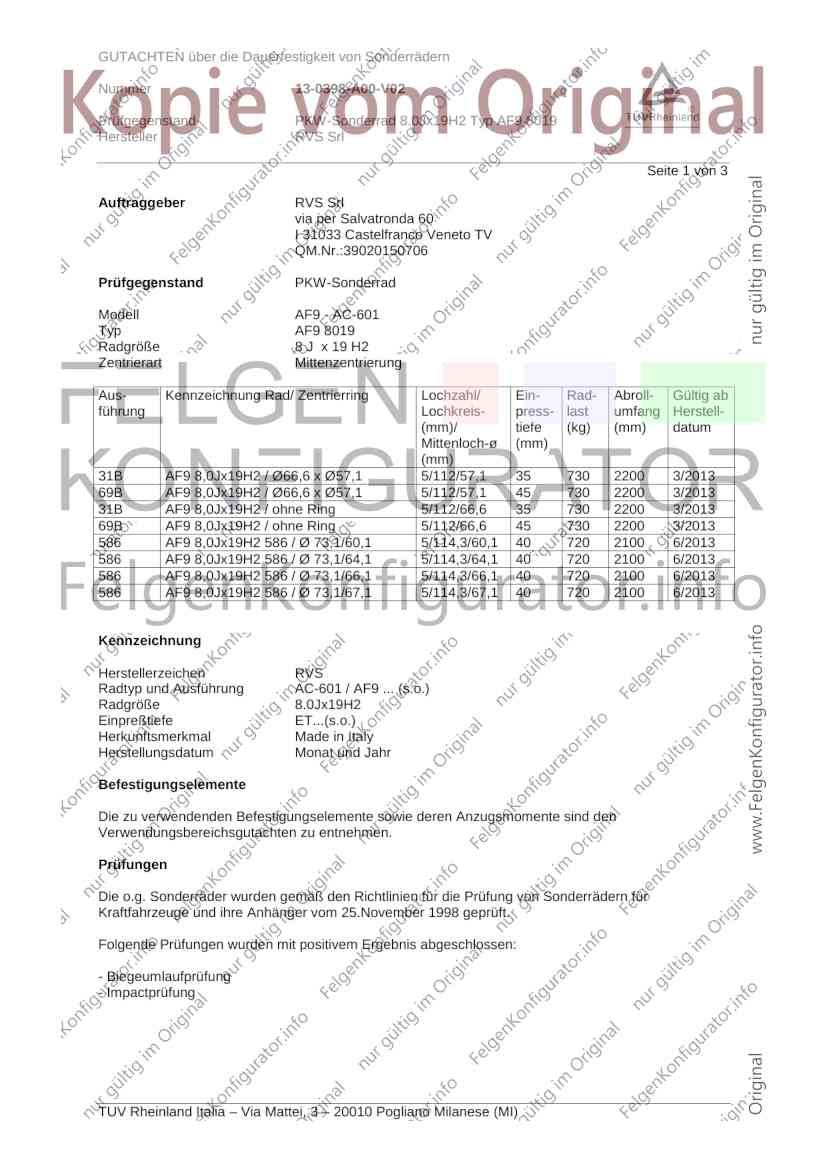

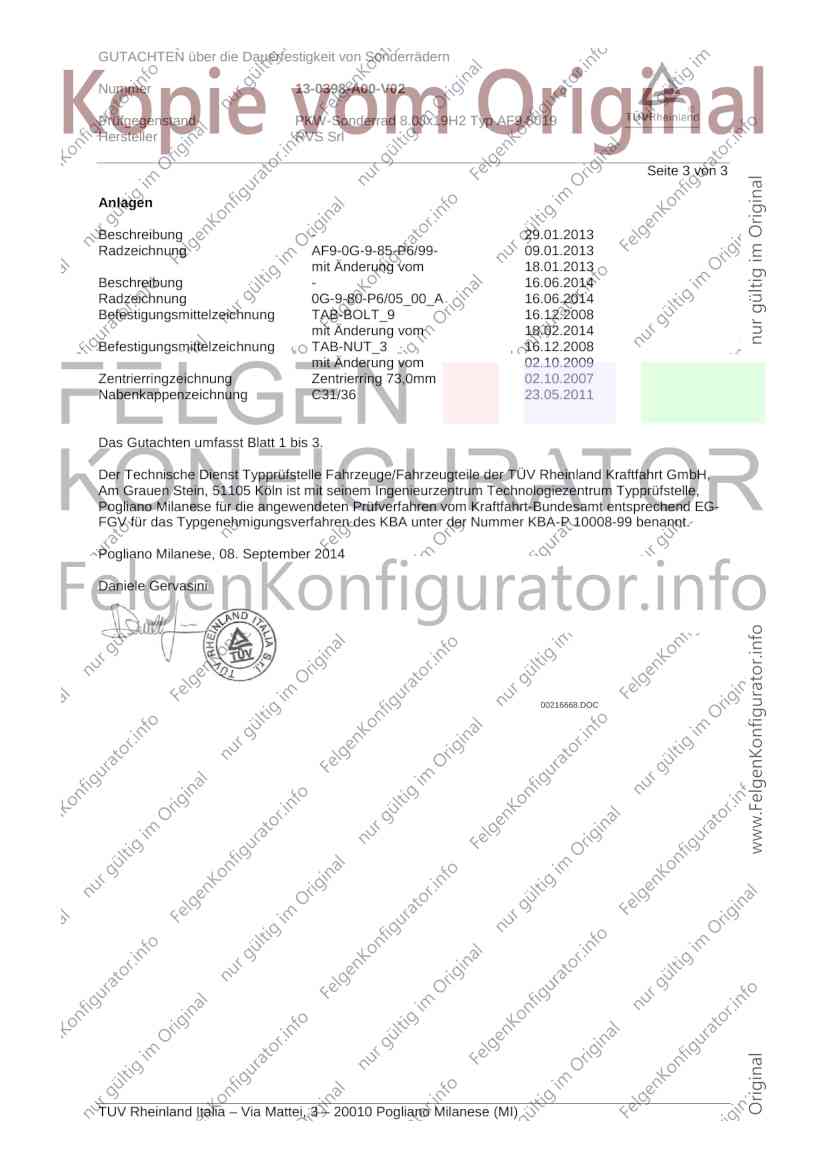

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-0398-A00-V02
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Hersteller RVS Srl
Seite 1 von 3
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF9 - AC-601
Typ AF9 8019
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
31B AF9 8,0Jx19H2 / Ø66,6 x Ø57,1 5/112/57,1 35 730 2200 3/2013
69B AF9 8,0Jx19H2 / Ø66,6 x Ø57,1 5/112/57,1 45 730 2200 3/2013
31B AF9 8,0Jx19H2 / ohne Ring 5/112/66,6 35 730 2200 3/2013
69B AF9 8,0Jx19H2 / ohne Ring 5/112/66,6 45 730 2200 3/2013
586 AF9 8,0Jx19H2 586 / Ø 73,1/60,1 5/114,3/60,1 40 720 2100 6/2013
586 AF9 8,0Jx19H2 586 / Ø 73,1/64,1 5/114,3/64,1 40 720 2100 6/2013
586 AF9 8,0Jx19H2 586 / Ø 73,1/66,1 5/114,3/66,1 40 720 2100 6/2013
586 AF9 8,0Jx19H2 586 / Ø 73,1/67,1 5/114,3/67,1 40 720 2100 6/2013
Kennzeichnung
Herstellerzeichen RVS
Radtyp und Ausführung AC-601 / AF9 ... (s.o.)
Radgröße 8.0Jx19H2
Einpreßtiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
TUV Rheinland Italia – Via Mattei, 3 – 20010 Pogliano Milanese (MI)
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-0398-A00-V02
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Hersteller RVS Srl
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 35 730 2200
5/112 45 730 2200
5/114,3 40 720 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 215/35R19 40 720
5/112 215/35R19 45 730
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Abrollprüfung
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,639 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab April 2013 durchgeführt.
Hinweise zum Sonderrad
Die Grundprüfung wurde mit dem baugleichen Sonderradtyp SAT, SAT23 - AC-601 8,0Jx19H2
(Gutachten-Nr. 13-0397-A00-V01) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
TUV Rheinland Italia – Via Mattei, 3 – 20010 Pogliano Milanese (MI)
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 13-0398-A00-V02
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ AF9 8019
Hersteller RVS Srl
Seite 3 von 3
Anlagen
Beschreibung - 29.01.2013
Radzeichnung AF9-0G-9-85-P6/99- 09.01.2013
mit Änderung vom 18.01.2013
Beschreibung - 16.06.2014
Radzeichnung 0G-9-80-P6/05_00_A 16.06.2014
Befestigungsmittelzeichnung TAB-BOLT_9 16.12.2008
mit Änderung vom 18.02.2014
Befestigungsmittelzeichnung TAB-NUT_3 16.12.2008
mit Änderung vom 02.10.2009
Zentrierringzeichnung Zentrierring 73,0mm 02.10.2007
Nabenkappenzeichnung C31/36 23.05.2011
Das Gutachten umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Pogliano Milanese für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-
FGV für das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 10008-99 benannt.
Pogliano Milanese, 08. September 2014
Daniele Gervasini
00216668.DOC
TUV Rheinland Italia – Via Mattei, 3 – 20010 Pogliano Milanese (MI)
