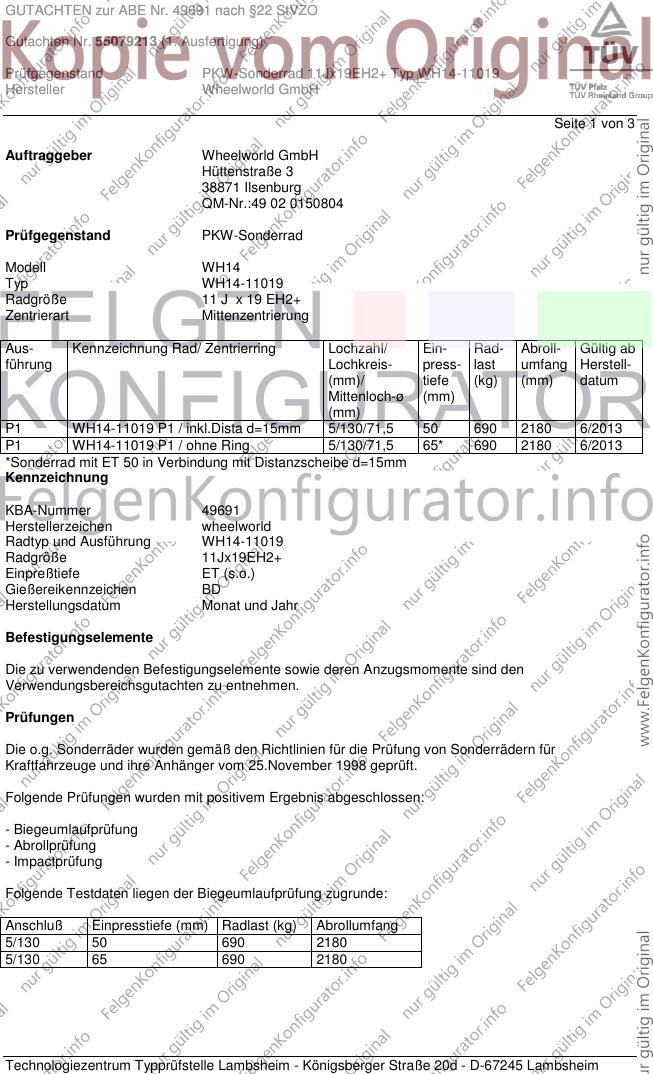

GUTACHTEN zur ABE Nr. 49691 nach §22 StVZO
Gutachten Nr. 55079213 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11Jx19EH2+ Typ WH14-11019
Hersteller Wheelworld GmbH
Seite 1 von 3
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell WH14
Typ WH14-11019
Radgröße 11 J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
P1 WH14-11019 P1 / inkl.Dista d=15mm 5/130/71,5 50 690 2180 6/2013
P1 WH14-11019 P1 / ohne Ring 5/130/71,5 65* 690 2180 6/2013
*Sonderrad mit ET 50 in Verbindung mit Distanzscheibe d=15mm
Kennzeichnung
KBA-Nummer 49691
Herstellerzeichen wheelworld
Radtyp und Ausführung WH14-11019
Radgröße 11Jx19EH2+
Einpreßtiefe ET (s.o.)
Gießereikennzeichen BD
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/130 50 690 2180
5/130 65 690 2180
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49691 nach §22 StVZO
Gutachten Nr. 55079213 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11Jx19EH2+ Typ WH14-11019
Hersteller Wheelworld GmbH
Seite 2 von 3
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/130/71,5 275/35R19 65 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/130/71,5 345/35R19 65 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 13,151 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland China, Wuxi ab August 2013
durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49691 nach §22 StVZO
Gutachten Nr. 55079213 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 11Jx19EH2+ Typ WH14-11019
Hersteller Wheelworld GmbH
Seite 3 von 3
Anlagen
Beschreibung - 25.09.2013
Radzeichnung 9507-1911 13.04.2013
Distanzscheibenzeichnung 12199 16.07.2014
Befestigungsmittelzeichnung V1415KUXXP/Q 03.07.2013
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. November 2014
Schmidt 00220501.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
