Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 1 von 7

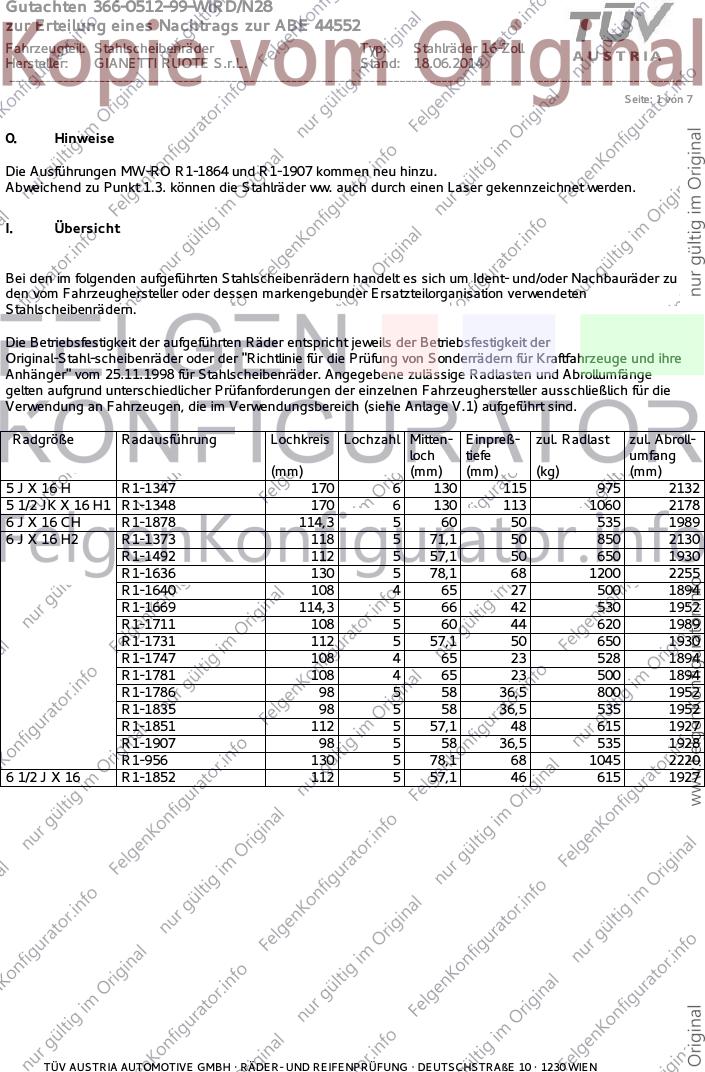

0. Hinweise
Die Ausführungen MW-RO R1-1864 und R1-1907 kommen neu hinzu.
Abweichend zu Punkt 1.3. können die Stahlräder ww. auch durch einen Laser gekennzeichnet werden.
I. Übersicht
Bei den im folgenden aufgeführten Stahlscheibenrädern handelt es sich um Ident- und/oder Nachbauräder zu
den vom Fahrzeughersteller oder dessen markengebunder Ersatzteilorganisation verwendeten
Stahlscheibenrädern.
Die Betriebsfestigkeit der aufgeführten Räder entspricht jeweils der Betriebsfestigkeit der
Original-Stahl-scheibenräder oder der "Richtlinie für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre
Anhänger" vom 25.11.1998 für Stahlscheibenräder. Angegebene zulässige Radlasten und Abrollumfänge
gelten aufgrund unterschiedlicher Prüfanforderungen der einzelnen Fahrzeughersteller ausschließlich für die
Verwendung an Fahrzeugen, die im Verwendungsbereich (siehe Anlage V.1) aufgeführt sind.
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
5 J X 16 H R1-1347 170 6 130 115 975 2132
5 1/2 JK X 16 H1 R1-1348 170 6 130 113 1060 2178
6 J X 16 CH R1-1878 114,3 5 60 50 535 1989
6 J X 16 H2 R1-1373 118 5 71,1 50 850 2130
R1-1492 112 5 57,1 50 650 1930
R1-1636 130 5 78,1 68 1200 2255
R1-1640 108 4 65 27 500 1894
R1-1669 114,3 5 66 42 530 1952
R1-1711 108 5 60 44 620 1989
R1-1731 112 5 57,1 50 650 1930
R1-1747 108 4 65 23 528 1894
R1-1781 108 4 65 23 500 1894
R1-1786 98 5 58 36,5 800 1952
R1-1835 98 5 58 36,5 535 1952
R1-1851 112 5 57,1 48 615 1927
R1-1907 98 5 58 36,5 535 1928
R1-956 130 5 78,1 68 1045 2220
6 1/2 J X 16 R1-1852 112 5 57,1 46 615 1927
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 2 von 7
Radgröße Radausführung Lochkreis Lochzahl Mitten- Einpreß- zul. Radlast zul. Abroll-
loch tiefe umfang
(mm) (mm) (mm) (kg) (mm)
6 1/2 J X 16 H2 R1-1187 108 5 60 50 600 1930
R1-1337 108 5 65,1 43 640 1961
R1-1432 108 5 60 50 710 2062
R1-1468 100 4 60 49 565 1989
R1-1476 108 5 65,1 44 580 2025
R1-1491 112 5 57,1 50 625 1930
R1-1524 108 5 58 36,5 555 1930
R1-1529 120 5 65 51 923 2079
R1-1557 108 5 63,35 52,5 610 1930
R1-1577 108 5 63,35 52,5 550 1989
R1-1582 108 4 65,1 31 525 1930
R1-1589 108 4 65,1 26 600 1960
R1-1597 112 5 57,1 42 650 1960
R1-1610 114,3 5 64,1 55 617 1927
R1-1612 100 4 60 43 520 1835
R1-1645 108 5 63,35 50 705 2025
R1-1647 130 6 84,1 62 1215 2254
R1-1663 108 4 65 26 615 1961
R1-1707 108 5 63,35 50 650 1958
R1-1723 112 5 57 33 730 2025
R1-1732 114,3 5 66 47 610 1989
R1-1740 114,3 5 66 40 608 2092
R1-1776 105 5 56,6 39 610 2025
R1-1777 115 5 70 41 670 2025
R1-1779 114,3 5 66,1 50 500 2092
R1-1812 112 5 66,5 49 550 1928
R1-1832 125 6 74 68 1215 2172
R1-1853 114,3 5 67 51 525 1928
R1-1864 160 5 65 60 1250 2223
R1-1866 105 5 56,6 38 533 2311
R1-1871 112 5 57,1 43 600 1927
R1-1887 108 5 65 47 610 1989
R1-1892 100 4 60 40 490 1989
6 1/2 JJ X 16 CH R1-1834 114,3 5 66 40 635 2300
R1-1897 114,3 5 66 40 635 2300
7 J X 16 H2 R1-1470 98 5 58 27 640 2025
R1-1523 108 5 58 39 650 2025
R1-1594 110 5 65,1 34 565 1960
R1-1670 114,3 5 66 47 590 1958
R1-1677 98 4 58 31 560 1930
R1-1701 108 4 65 32 600 1958
R1-1702 112 5 66,5 39 613 1989
R1-1710 98 4 58 39 500 1895
R1-1772 110 5 65,1 41 575 1928
R1-1782 108 5 65 47 640 2025
R1-1787 108 5 65 52 640 2025
R1-1872 112 5 57,1 40 600 1927
R1-1882 108 5 65 44 550 1928
I.1. Beschreibung der Stahlscheibenräder
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 3 von 7
Antragsteller :GIANETTI RUOTE S.r.L.
I-20816 Ceriano Laghetto (MB)
Hersteller :GIANETTI RUOTE S.r.L.
I-20816 Ceriano Laghetto (MB)
Handelsmarke :GIANETTI RUOTE S.r.L.
Art der Räder :Stahlscheibenräder, Radscheibe und Felgenschüssel verschweißt
Korrosionsschutz :Mehrschicht-Einbrennlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Stahlscheibenräder
An den Stahlscheibenrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingeprägt, siehe
Beispiel der Radausführung R1-1187:
Hersteller : GIANETTI RUOTE S.r.L.
Radausführung : R1-1187
Radgröße nach Norm : 6 1/2 J X 16 H2
Typzeichen : KBA 44552
Einpreßtiefe : ET50
Herstellungsdatum : Fertigungswoche und -jahr
z.B. 12.99
Zusätzlich können am Rad weitere Kennzeichnungen angebracht sein.
I.4. Verwendungsbereich
Die Stahlscheibenräder sind für Personenkraftwagen und leichte Lastkraftwagen vorgesehen. Der zulässige
Verwendungsbereich ist in der Anlage V.1 aufgeführt.
II. Radprüfung
Die hier beschriebenen Stahlscheibenräder wurden gemäß der "Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen entsprechen internationalen Normen für die Gestaltung von Kraftfahrzeugfelgen.
Stichpunktartig nachgeprüfte Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.2 aufgeführten
Unterlagen überein.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 4 von 7
II.2. Werkstoff der Stahlscheibenräder:
Zusammensetzung und Kennwerte des verwendeten Ausgangsmaterials für die Radherstellung sind in der
Radbeschreibung des Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Die Stahlscheibenräder entsprechen in der Betriebsfestigkeit den in der Betriebserlaubnis des
Fahrzeugherstellers aufgeführten Original-Stahlscheibenrädern oder den Anforderungen der "Richtlinie für die
Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Angegebene zulässige Radlasten und Abrollumfänge gelten aufgrund unterschiedlicher Prüfanforderungen der
einzelnen Fahrzeughersteller ausschließlich für die Verwendung an Fahrzeugen, die im Verwendungsbereich
(siehe Anlage V.1) aufgeführt sind.
Eine erneute Dauerfestigkeitsprüfung war nicht erforderlich.
III. Anbau- und Verwendungsprüfung:
Da die Stahlscheibenräder in allen Funktionsmaßen und Werkstoff den in der Betriebserlaubnis des jeweiligen
Fahrzeugs freigegebenen Rädern entsprechen und ausschließlich bereits in der Betriebserlaubnis des
Fahrzeugs genehmigte Reifen zugelassen werden, ist eine Anbauuntersuchung nicht erforderlich.
IV. Zusammenfassung:
Die hier beschriebenen Stahlscheibenräder entsprechen der"Richtlinie für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger" vom 25.11.1998.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Stahlscheibenrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht
ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 5 von 7

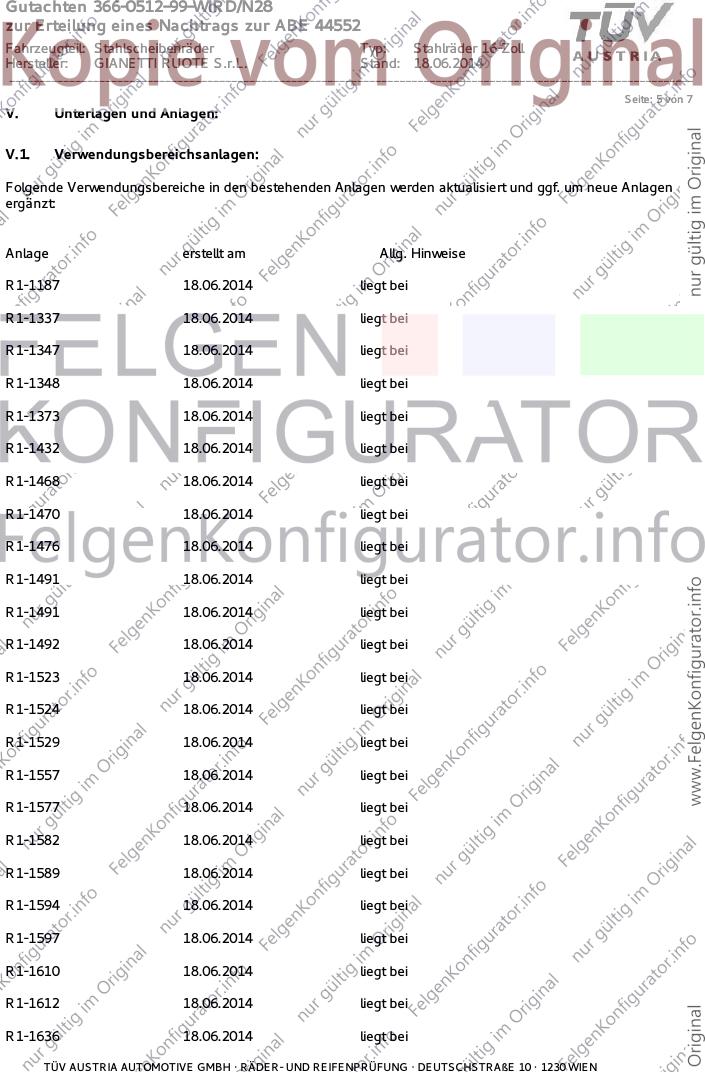

V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anlage erstellt am Allg. Hinweise
R1-1187 18.06.2014 liegt bei
R1-1337 18.06.2014 liegt bei
R1-1347 18.06.2014 liegt bei
R1-1348 18.06.2014 liegt bei
R1-1373 18.06.2014 liegt bei
R1-1432 18.06.2014 liegt bei
R1-1468 18.06.2014 liegt bei
R1-1470 18.06.2014 liegt bei
R1-1476 18.06.2014 liegt bei
R1-1491 18.06.2014 liegt bei
R1-1491 18.06.2014 liegt bei
R1-1492 18.06.2014 liegt bei
R1-1523 18.06.2014 liegt bei
R1-1524 18.06.2014 liegt bei
R1-1529 18.06.2014 liegt bei
R1-1557 18.06.2014 liegt bei
R1-1577 18.06.2014 liegt bei
R1-1582 18.06.2014 liegt bei
R1-1589 18.06.2014 liegt bei
R1-1594 18.06.2014 liegt bei
R1-1597 18.06.2014 liegt bei
R1-1610 18.06.2014 liegt bei
R1-1612 18.06.2014 liegt bei
R1-1636 18.06.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 6 von 7

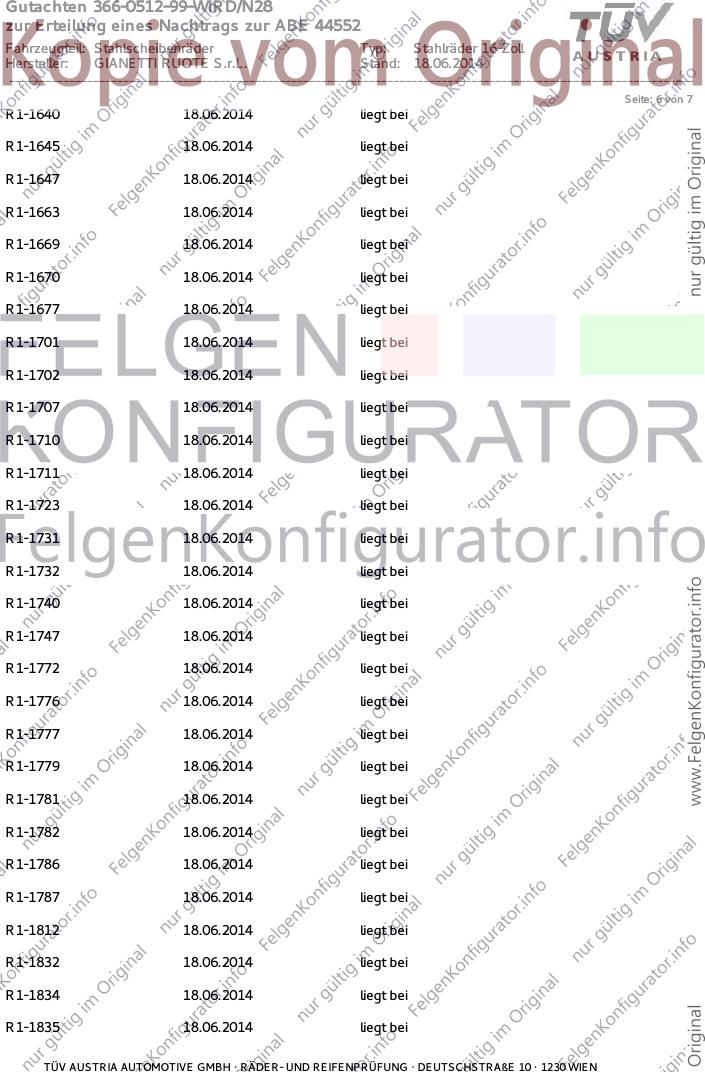

R1-1640 18.06.2014 liegt bei
R1-1645 18.06.2014 liegt bei
R1-1647 18.06.2014 liegt bei
R1-1663 18.06.2014 liegt bei
R1-1669 18.06.2014 liegt bei
R1-1670 18.06.2014 liegt bei
R1-1677 18.06.2014 liegt bei
R1-1701 18.06.2014 liegt bei
R1-1702 18.06.2014 liegt bei
R1-1707 18.06.2014 liegt bei
R1-1710 18.06.2014 liegt bei
R1-1711 18.06.2014 liegt bei
R1-1723 18.06.2014 liegt bei
R1-1731 18.06.2014 liegt bei
R1-1732 18.06.2014 liegt bei
R1-1740 18.06.2014 liegt bei
R1-1747 18.06.2014 liegt bei
R1-1772 18.06.2014 liegt bei
R1-1776 18.06.2014 liegt bei
R1-1777 18.06.2014 liegt bei
R1-1779 18.06.2014 liegt bei
R1-1781 18.06.2014 liegt bei
R1-1782 18.06.2014 liegt bei
R1-1786 18.06.2014 liegt bei
R1-1787 18.06.2014 liegt bei
R1-1812 18.06.2014 liegt bei
R1-1832 18.06.2014 liegt bei
R1-1834 18.06.2014 liegt bei
R1-1835 18.06.2014 liegt bei
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0512-99-WIRD/N28
zur Erteilung eines Nachtrags zur ABE 44552
Fahrzeugteil: Stahlscheibenräder Typ: Stahlräder 16-Zoll
Hersteller: GIANETTI RUOTE S.r.L. Stand: 18.06.2014
__________________________________________________________________________________________________________________
Seite: 7 von 7
R1-1851 18.06.2014 liegt bei
R1-1852 18.06.2014 liegt bei
R1-1853 18.06.2014 liegt bei
R1-1864 18.06.2014 liegt bei
R1-1866 18.06.2014 liegt bei
R1-1871 18.06.2014 liegt bei
R1-1872 18.06.2014 liegt bei
R1-1878 18.06.2014 liegt bei
R1-1882 18.06.2014 liegt bei
R1-1887 18.06.2014 liegt bei
R1-1892 18.06.2014 liegt bei
R1-1897 18.06.2014 liegt bei
R1-1907 18.06.2014 liegt bei
R1-956 18.06.2014 liegt bei
V.2. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Wien, 18.06.2014
AB
