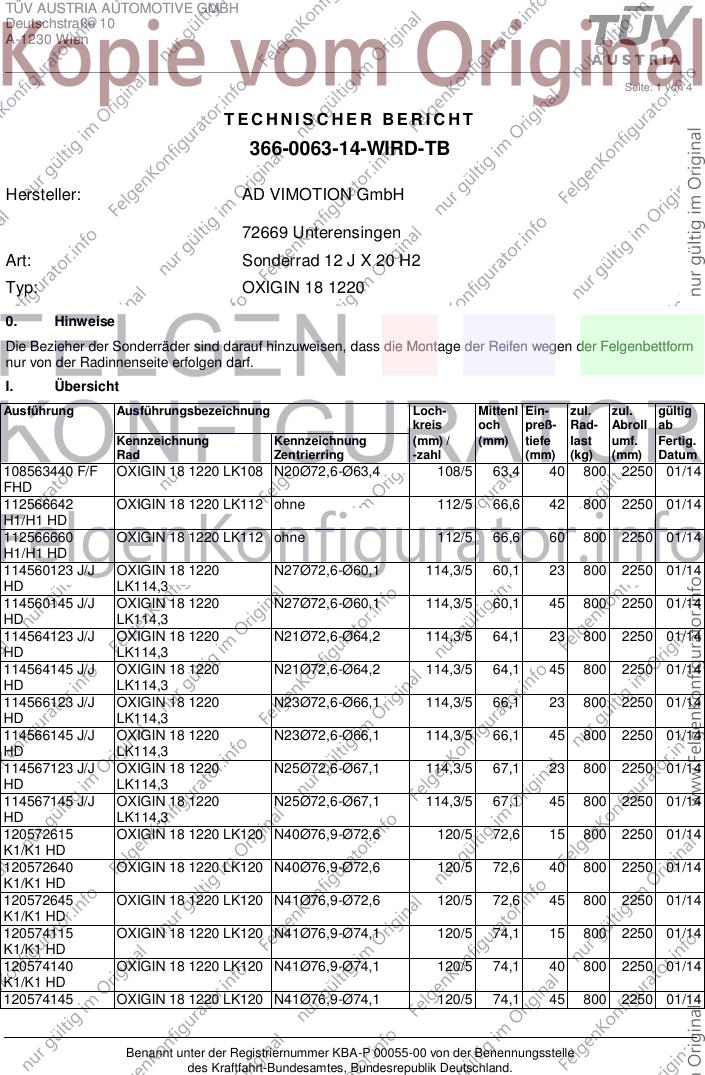

TÜV AUSTRIA AUTOMOTIVE GMBH
Deutschstraße 10
A-1230 Wien
Seite: 1 von 4
T ECHNISCHER BERICHT
366-0063-14-WIRD-TB
Hersteller: AD VIMOTION GmbH
72669 Unterensingen
Art: Sonderrad 12 J X 20 H2
Typ: OXIGIN 18 1220
0. Hinweise
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass die Montage der Reifen wegen der Felgenbettform
nur von der Radinnenseite erfolgen darf.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
108563440 F/F OXIGIN 18 1220 LK108 N20Ø72,6-Ø63,4 108/5 63,4 40 800 2250 01/14
FHD
112566642 OXIGIN 18 1220 LK112 ohne 112/5 66,6 42 800 2250 01/14
H1/H1 HD
112566660 OXIGIN 18 1220 LK112 ohne 112/5 66,6 60 800 2250 01/14
H1/H1 HD
114560123 J/J OXIGIN 18 1220 N27Ø72,6-Ø60,1 114,3/5 60,1 23 800 2250 01/14
HD LK114,3
114560145 J/J OXIGIN 18 1220 N27Ø72,6-Ø60,1 114,3/5 60,1 45 800 2250 01/14
HD LK114,3
114564123 J/J OXIGIN 18 1220 N21Ø72,6-Ø64,2 114,3/5 64,1 23 800 2250 01/14
HD LK114,3
114564145 J/J OXIGIN 18 1220 N21Ø72,6-Ø64,2 114,3/5 64,1 45 800 2250 01/14
HD LK114,3
114566123 J/J OXIGIN 18 1220 N23Ø72,6-Ø66,1 114,3/5 66,1 23 800 2250 01/14
HD LK114,3
114566145 J/J OXIGIN 18 1220 N23Ø72,6-Ø66,1 114,3/5 66,1 45 800 2250 01/14
HD LK114,3
114567123 J/J OXIGIN 18 1220 N25Ø72,6-Ø67,1 114,3/5 67,1 23 800 2250 01/14
HD LK114,3
114567145 J/J OXIGIN 18 1220 N25Ø72,6-Ø67,1 114,3/5 67,1 45 800 2250 01/14
HD LK114,3
120572615 OXIGIN 18 1220 LK120 N40Ø76,9-Ø72,6 120/5 72,6 15 800 2250 01/14
K1/K1 HD
120572640 OXIGIN 18 1220 LK120 N40Ø76,9-Ø72,6 120/5 72,6 40 800 2250 01/14
K1/K1 HD
120572645 OXIGIN 18 1220 LK120 N41Ø76,9-Ø72,6 120/5 72,6 45 800 2250 01/14
K1/K1 HD
120574115 OXIGIN 18 1220 LK120 N41Ø76,9-Ø74,1 120/5 74,1 15 800 2250 01/14
K1/K1 HD
120574140 OXIGIN 18 1220 LK120 N41Ø76,9-Ø74,1 120/5 74,1 40 800 2250 01/14
K1/K1 HD
120574145 OXIGIN 18 1220 LK120 N41Ø76,9-Ø74,1 120/5 74,1 45 800 2250 01/14
Benannt unter der Registriernummer KBA-P 00055-00 von der Benennungsstelle
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0063-14-WIRD-TB
Fahrzeugteil: Sonderrad 12 J X 20 H2 Radtyp: OXIGIN 18 1220
Antragsteller: AD VIMOTION GmbH Stand: 14.02.2014
__________________________________________________________________________________________________________________

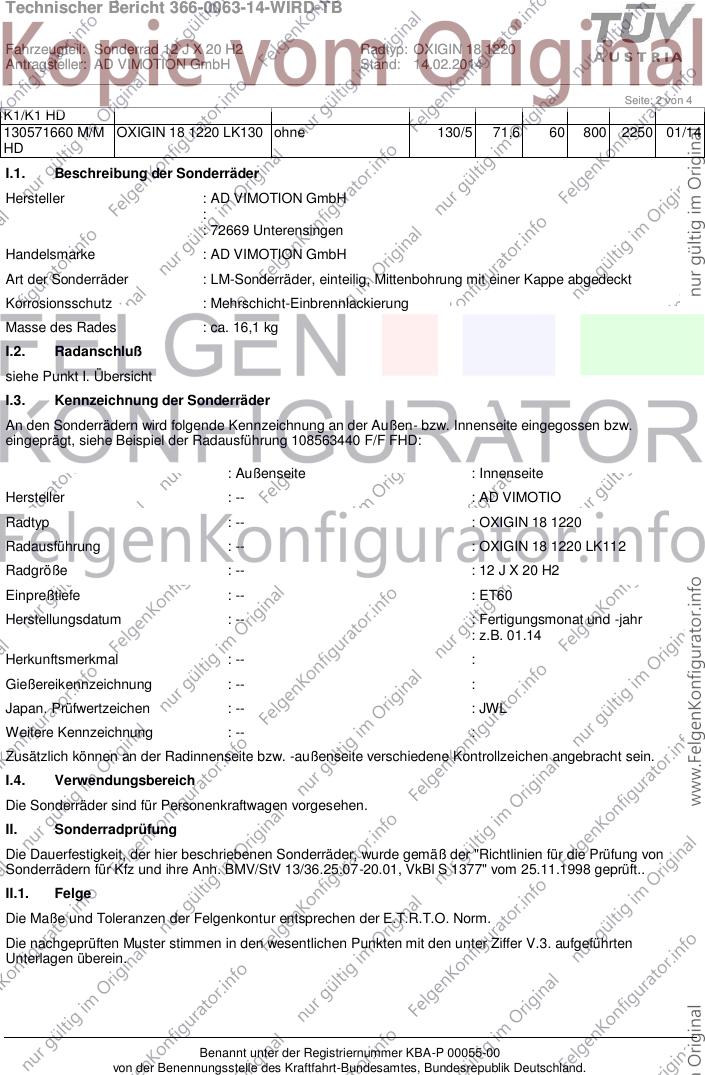

Seite: 2 von 4
K1/K1 HD
130571660 M/M OXIGIN 18 1220 LK130 ohne 130/5 71,6 60 800 2250 01/14
HD
I.1. Beschreibung der Sonderräder
Hersteller : AD VIMOTION GmbH
:
: 72669 Unterensingen
Handelsmarke : AD VIMOTION GmbH
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 16,1 kg
I.2. Radanschluß
siehe Punkt I. Übersicht
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 108563440 F/F FHD:
: Außenseite : Innenseite
Hersteller : -- : AD VIMOTIO
Radtyp : -- : OXIGIN 18 1220
Radausführung : -- : OXIGIN 18 1220 LK112
Radgröße : -- : 12 J X 20 H2
Einpreßtiefe : -- : ET60
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 01.14
Herkunftsmerkmal : -- :
Gießereikennzeichnung : -- :
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- :
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die Dauerfestigkeit, der hier beschriebenen Sonderräder, wurde gemäß der "Richtlinien für die Prüfung von
Sonderrädern für Kfz und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft..
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0063-14-WIRD-TB
Fahrzeugteil: Sonderrad 12 J X 20 H2 Radtyp: OXIGIN 18 1220
Antragsteller: AD VIMOTION GmbH Stand: 14.02.2014
__________________________________________________________________________________________________________________

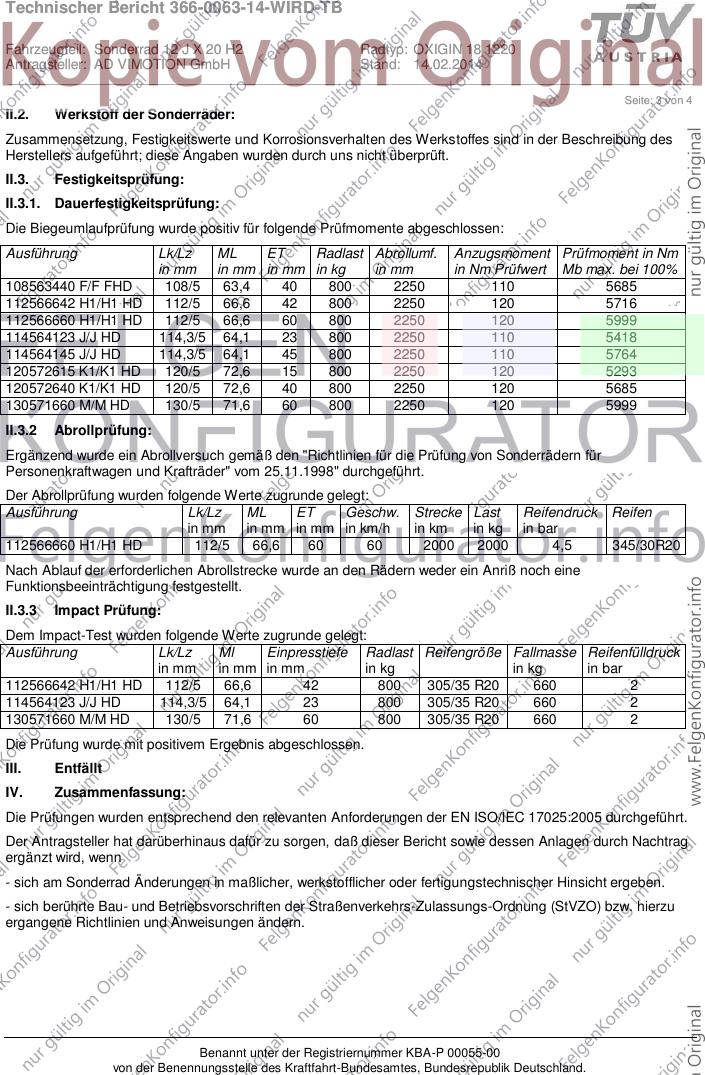

Seite: 3 von 4
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
II.3.1. Dauerfestigkeitsprüfung:
Die Biegeumlaufprüfung wurde positiv für folgende Prüfmomente abgeschlossen:
Ausführung Lk/Lz ML ET Radlast Abrollumf. Anzugsmoment Prüfmoment in Nm
in mm in mm in mm in kg in mm in Nm Prüfwert Mb max. bei 100%
108563440 F/F FHD 108/5 63,4 40 800 2250 110 5685
112566642 H1/H1 HD 112/5 66,6 42 800 2250 120 5716
112566660 H1/H1 HD 112/5 66,6 60 800 2250 120 5999
114564123 J/J HD 114,3/5 64,1 23 800 2250 110 5418
114564145 J/J HD 114,3/5 64,1 45 800 2250 110 5764
120572615 K1/K1 HD 120/5 72,6 15 800 2250 120 5293
120572640 K1/K1 HD 120/5 72,6 40 800 2250 120 5685
130571660 M/M HD 130/5 71,6 60 800 2250 120 5999
II.3.2 Abrollprüfung:
Ergänzend wurde ein Abrollversuch gemäß den "Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträder" vom 25.11.1998" durchgeführt.
Der Abrollprüfung wurden folgende Werte zugrunde gelegt:
Ausführung Lk/Lz ML ET Geschw. Strecke Last Reifendruck Reifen
in mm in mm in mm in km/h in km in kg in bar
112566660 H1/H1 HD 112/5 66,6 60 60 2000 2000 4,5 345/30R20
Nach Ablauf der erforderlichen Abrollstrecke wurde an den Rädern weder ein Anriß noch eine
Funktionsbeeinträchtigung festgestellt.
II.3.3 Impact Prüfung:
Dem Impact-Test wurden folgende Werte zugrunde gelegt:
Ausführung Lk/Lz Ml Einpresstiefe Radlast Reifengröße Fallmasse Reifenfülldruck
in mm in mm in mm in kg in kg in bar
112566642 H1/H1 HD 112/5 66,6 42 800 305/35 R20 660 2
114564123 J/J HD 114,3/5 64,1 23 800 305/35 R20 660 2
130571660 M/M HD 130/5 71,6 60 800 305/35 R20 660 2
Die Prüfung wurde mit positivem Ergebnis abgeschlossen.
III. Entfällt
IV. Zusammenfassung:
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Antragsteller hat darüberhinaus dafür zu sorgen, daß dieser Bericht sowie dessen Anlagen durch Nachtrag
ergänzt wird, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0063-14-WIRD-TB
Fahrzeugteil: Sonderrad 12 J X 20 H2 Radtyp: OXIGIN 18 1220
Antragsteller: AD VIMOTION GmbH Stand: 14.02.2014
__________________________________________________________________________________________________________________
Seite: 4 von 4
V. Unterlagen:
V.2. Allgemeine Hinweise:
Keine
VI. Radspezifische Auflagen
74B) Die verwendeten Radbefestigungsteile sind auf ihre Eignung zu überprüfen.
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 14.02.2014
HPS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
