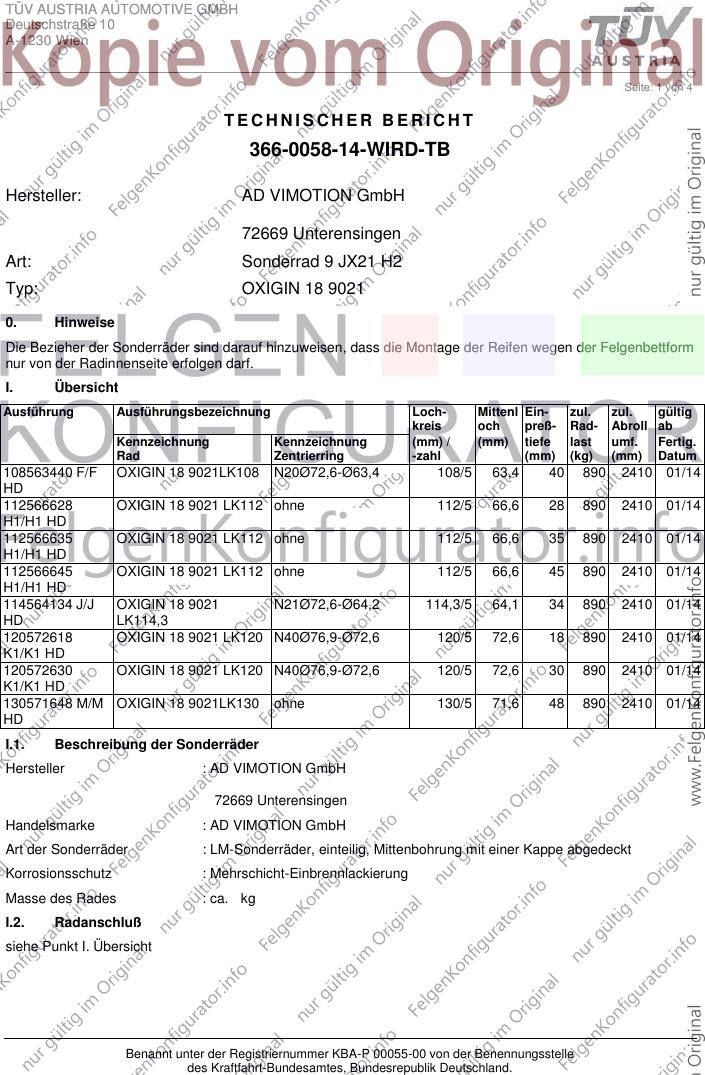

TÜV AUSTRIA AUTOMOTIVE GMBH
Deutschstraße 10
A-1230 Wien
Seite: 1 von 4
TECHNISCHER BERICHT
366-0058-14-WIRD-TB
Hersteller: AD VIMOTION GmbH
72669 Unterensingen
Art: Sonderrad 9 JX21 H2
Typ: OXIGIN 18 9021
0. Hinweise
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass die Montage der Reifen wegen der Felgenbettform
nur von der Radinnenseite erfolgen darf.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
108563440 F/F OXIGIN 18 9021LK108 N20Ø72,6-Ø63,4 108/5 63,4 40 890 2410 01/14
HD
112566628 OXIGIN 18 9021 LK112 ohne 112/5 66,6 28 890 2410 01/14
H1/H1 HD
112566635 OXIGIN 18 9021 LK112 ohne 112/5 66,6 35 890 2410 01/14
H1/H1 HD
112566645 OXIGIN 18 9021 LK112 ohne 112/5 66,6 45 890 2410 01/14
H1/H1 HD
114564134 J/J OXIGIN 18 9021 N21Ø72,6-Ø64,2 114,3/5 64,1 34 890 2410 01/14
HD LK114,3
120572618 OXIGIN 18 9021 LK120 N40Ø76,9-Ø72,6 120/5 72,6 18 890 2410 01/14
K1/K1 HD
120572630 OXIGIN 18 9021 LK120 N40Ø76,9-Ø72,6 120/5 72,6 30 890 2410 01/14
K1/K1 HD
130571648 M/M OXIGIN 18 9021LK130 ohne 130/5 71,6 48 890 2410 01/14
HD
I.1. Beschreibung der Sonderräder
Hersteller : AD VIMOTION GmbH
72669 Unterensingen
Handelsmarke : AD VIMOTION GmbH
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. kg
I.2. Radanschluß
siehe Punkt I. Übersicht
Benannt unter der Registriernummer KBA-P 00055-00 von der Benennungsstelle
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0058-14-WIRD-TB
Fahrzeugteil: Sonderrad 9 JX21 H2 Radtyp: OXIGIN 18 9021
Antragsteller: AD VIMOTION GmbH Stand: 13.02.2014
_______________________________________________________________________________________________________________

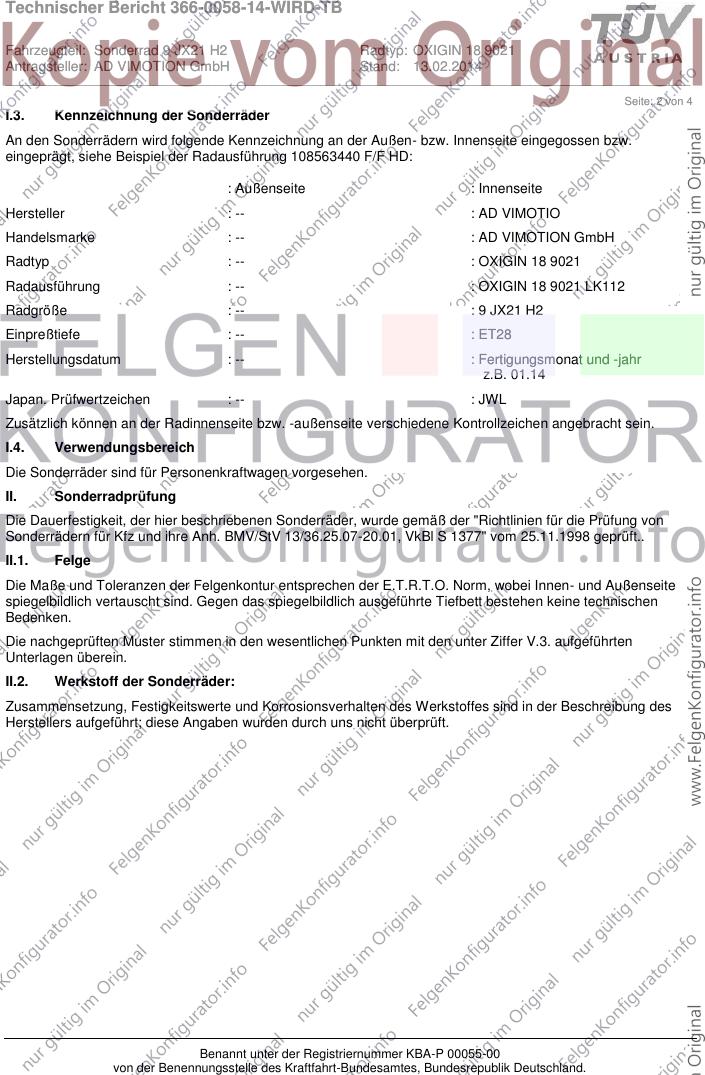

Seite: 2 von 4
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 108563440 F/F HD:
: Außenseite : Innenseite
Hersteller : -- : AD VIMOTIO
Handelsmarke : -- : AD VIMOTION GmbH
Radtyp : -- : OXIGIN 18 9021
Radausführung : -- : OXIGIN 18 9021 LK112
Radgröße : -- : 9 JX21 H2
Einpreßtiefe : -- : ET28
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 01.14
Japan. Prüfwertzeichen : -- : JWL
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die Dauerfestigkeit, der hier beschriebenen Sonderräder, wurde gemäß der "Richtlinien für die Prüfung von
Sonderrädern für Kfz und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft..
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm, wobei Innen- und Außenseite
spiegelbildlich vertauscht sind. Gegen das spiegelbildlich ausgeführte Tiefbett bestehen keine technischen
Bedenken.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0058-14-WIRD-TB
Fahrzeugteil: Sonderrad 9 JX21 H2 Radtyp: OXIGIN 18 9021
Antragsteller: AD VIMOTION GmbH Stand: 13.02.2014
_______________________________________________________________________________________________________________

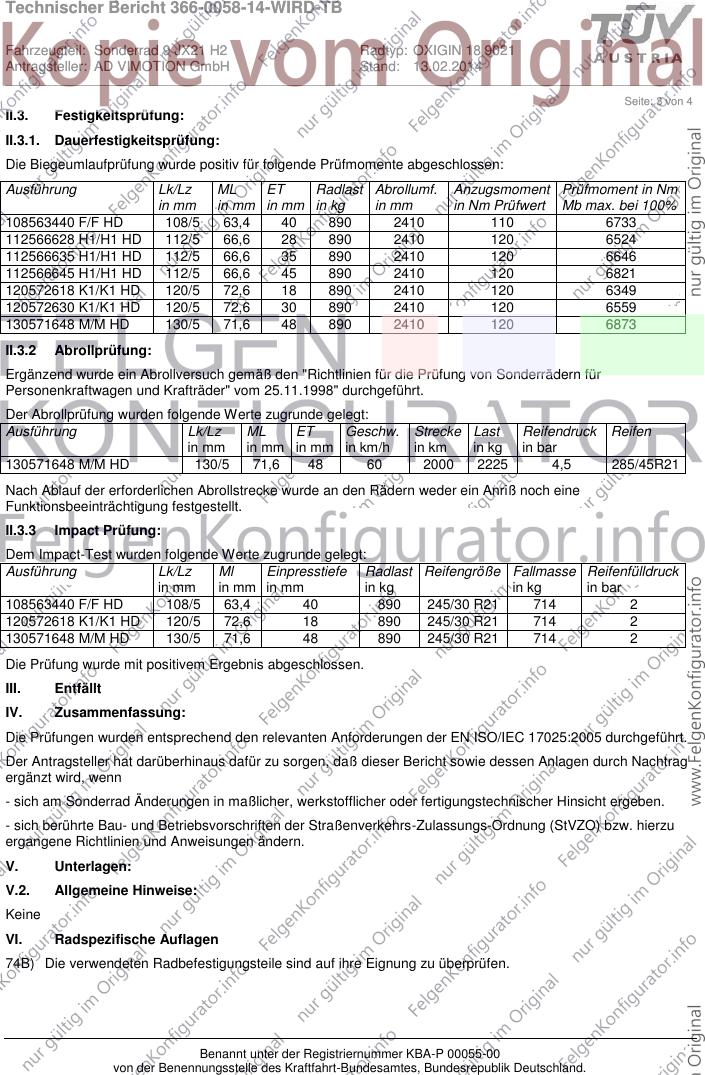

Seite: 3 von 4
II.3. Festigkeitsprüfung:
II.3.1. Dauerfestigkeitsprüfung:
Die Biegeumlaufprüfung wurde positiv für folgende Prüfmomente abgeschlossen:
Ausführung Lk/Lz ML ET Radlast Abrollumf. Anzugsmoment Prüfmoment in Nm
in mm in mm in mm in kg in mm in Nm Prüfwert Mb max. bei 100%
108563440 F/F HD 108/5 63,4 40 890 2410 110 6733
112566628 H1/H1 HD 112/5 66,6 28 890 2410 120 6524
112566635 H1/H1 HD 112/5 66,6 35 890 2410 120 6646
112566645 H1/H1 HD 112/5 66,6 45 890 2410 120 6821
120572618 K1/K1 HD 120/5 72,6 18 890 2410 120 6349
120572630 K1/K1 HD 120/5 72,6 30 890 2410 120 6559
130571648 M/M HD 130/5 71,6 48 890 2410 120 6873
II.3.2 Abrollprüfung:
Ergänzend wurde ein Abrollversuch gemäß den "Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträder" vom 25.11.1998" durchgeführt.
Der Abrollprüfung wurden folgende Werte zugrunde gelegt:
Ausführung Lk/Lz ML ET Geschw. Strecke Last Reifendruck Reifen
in mm in mm in mm in km/h in km in kg in bar
130571648 M/M HD 130/5 71,6 48 60 2000 2225 4,5 285/45R21
Nach Ablauf der erforderlichen Abrollstrecke wurde an den Rädern weder ein Anriß noch eine
Funktionsbeeinträchtigung festgestellt.
II.3.3 Impact Prüfung:
Dem Impact-Test wurden folgende Werte zugrunde gelegt:
Ausführung Lk/Lz Ml Einpresstiefe Radlast Reifengröße Fallmasse Reifenfülldruck
in mm in mm in mm in kg in kg in bar
108563440 F/F HD 108/5 63,4 40 890 245/30 R21 714 2
120572618 K1/K1 HD 120/5 72,6 18 890 245/30 R21 714 2
130571648 M/M HD 130/5 71,6 48 890 245/30 R21 714 2
Die Prüfung wurde mit positivem Ergebnis abgeschlossen.
III. Entfällt
IV. Zusammenfassung:
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Antragsteller hat darüberhinaus dafür zu sorgen, daß dieser Bericht sowie dessen Anlagen durch Nachtrag
ergänzt wird, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
V. Unterlagen:
V.2. Allgemeine Hinweise:
Keine
VI. Radspezifische Auflagen
74B) Die verwendeten Radbefestigungsteile sind auf ihre Eignung zu überprüfen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0058-14-WIRD-TB
Fahrzeugteil: Sonderrad 9 JX21 H2 Radtyp: OXIGIN 18 9021
Antragsteller: AD VIMOTION GmbH Stand: 13.02.2014
_______________________________________________________________________________________________________________
Seite: 4 von 4
Cinibulk
Sachverständiger
Prülabor DIN EN ISO/IEC 17025
Wien, 13.02.2014
HPS
