TÜV AUSTRIA Deutschstraße 10 14-TARR-0662
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung

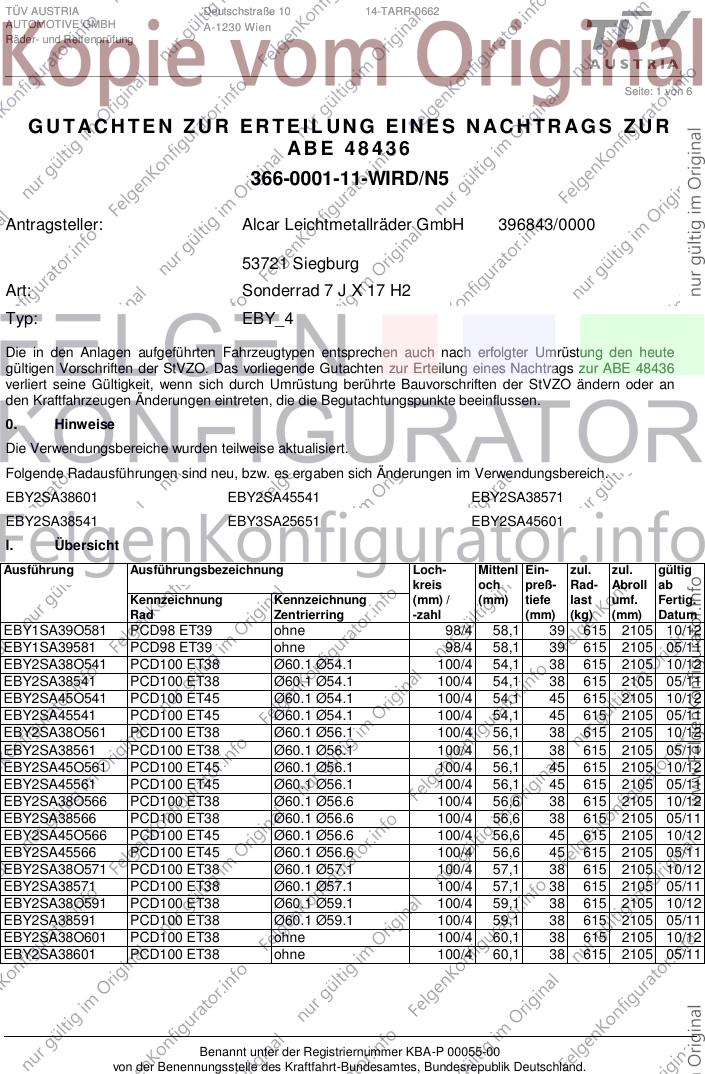

Seite: 1 von 6
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 48 436
366-0001-11-WIRD/N5
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 7 J X 17 H2
Typ: EBY_4
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 48436
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
EBY2SA38601 EBY2SA45541 EBY2SA38571
EBY2SA38541 EBY3SA25651 EBY2SA45601
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
EBY1SA39O581 PCD98 ET39 ohne 98/4 58,1 39 615 2105 10/12
EBY1SA39581 PCD98 ET39 ohne 98/4 58,1 39 615 2105 05/11
EBY2SA38O541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 615 2105 10/12
EBY2SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 615 2105 05/11
EBY2SA45O541 PCD100 ET45 Ø60.1 Ø54.1 100/4 54,1 45 615 2105 10/12
EBY2SA45541 PCD100 ET45 Ø60.1 Ø54.1 100/4 54,1 45 615 2105 05/11
EBY2SA38O561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 615 2105 10/12
EBY2SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 615 2105 05/11
EBY2SA45O561 PCD100 ET45 Ø60.1 Ø56.1 100/4 56,1 45 615 2105 10/12
EBY2SA45561 PCD100 ET45 Ø60.1 Ø56.1 100/4 56,1 45 615 2105 05/11
EBY2SA38O566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 615 2105 10/12
EBY2SA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 615 2105 05/11
EBY2SA45O566 PCD100 ET45 Ø60.1 Ø56.6 100/4 56,6 45 615 2105 10/12
EBY2SA45566 PCD100 ET45 Ø60.1 Ø56.6 100/4 56,6 45 615 2105 05/11
EBY2SA38O571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 615 2105 10/12
EBY2SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 615 2105 05/11
EBY2SA38O591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 615 2105 10/12
EBY2SA38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 615 2105 05/11
EBY2SA38O601 PCD100 ET38 ohne 100/4 60,1 38 615 2105 10/12
EBY2SA38601 PCD100 ET38 ohne 100/4 60,1 38 615 2105 05/11
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-11-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48436
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EBY_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 07.09.2014
__________________________________________________________________________________________________________________

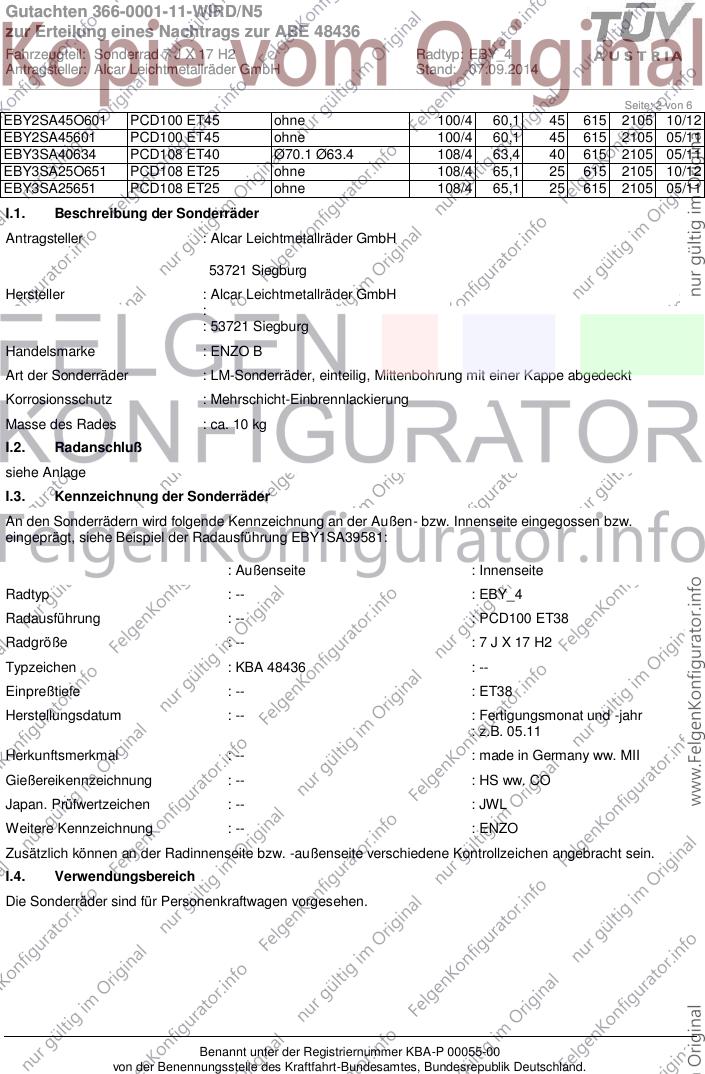

Seite: 2 von 6
EBY2SA45O601 PCD100 ET45 ohne 100/4 60,1 45 615 2105 10/12
EBY2SA45601 PCD100 ET45 ohne 100/4 60,1 45 615 2105 05/11
EBY3SA40634 PCD108 ET40 Ø70.1 Ø63.4 108/4 63,4 40 615 2105 05/11
EBY3SA25O651 PCD108 ET25 ohne 108/4 65,1 25 615 2105 10/12
EBY3SA25651 PCD108 ET25 ohne 108/4 65,1 25 615 2105 05/11
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : ENZO B
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung EBY1SA39581:
: Außenseite : Innenseite
Radtyp : -- : EBY_4
Radausführung : -- : PCD100 ET38
Radgröße : -- : 7 J X 17 H2
Typzeichen : KBA 48436 : --
Einpreßtiefe : -- : ET38
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 05.11
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : ENZO
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-11-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48436
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EBY_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 07.09.2014
__________________________________________________________________________________________________________________

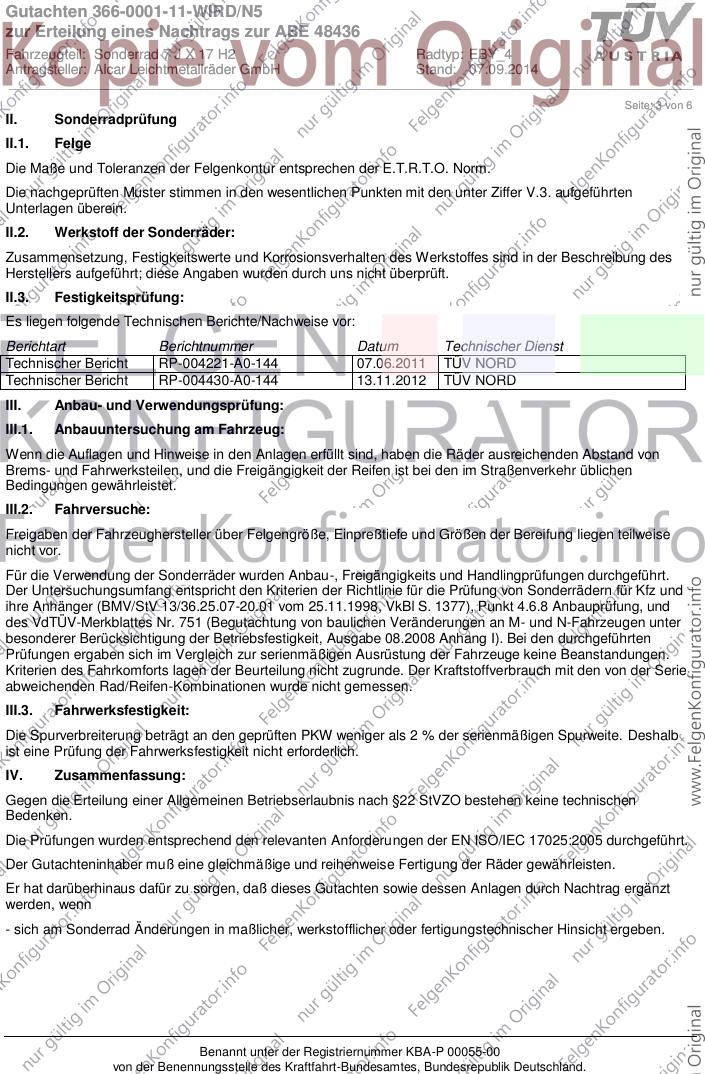

Seite: 3 von 6
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004221-A0-144 07.06.2011 TÜV NORD
Technischer Bericht RP-004430-A0-144 13.11.2012 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-11-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48436
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EBY_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 07.09.2014
__________________________________________________________________________________________________________________

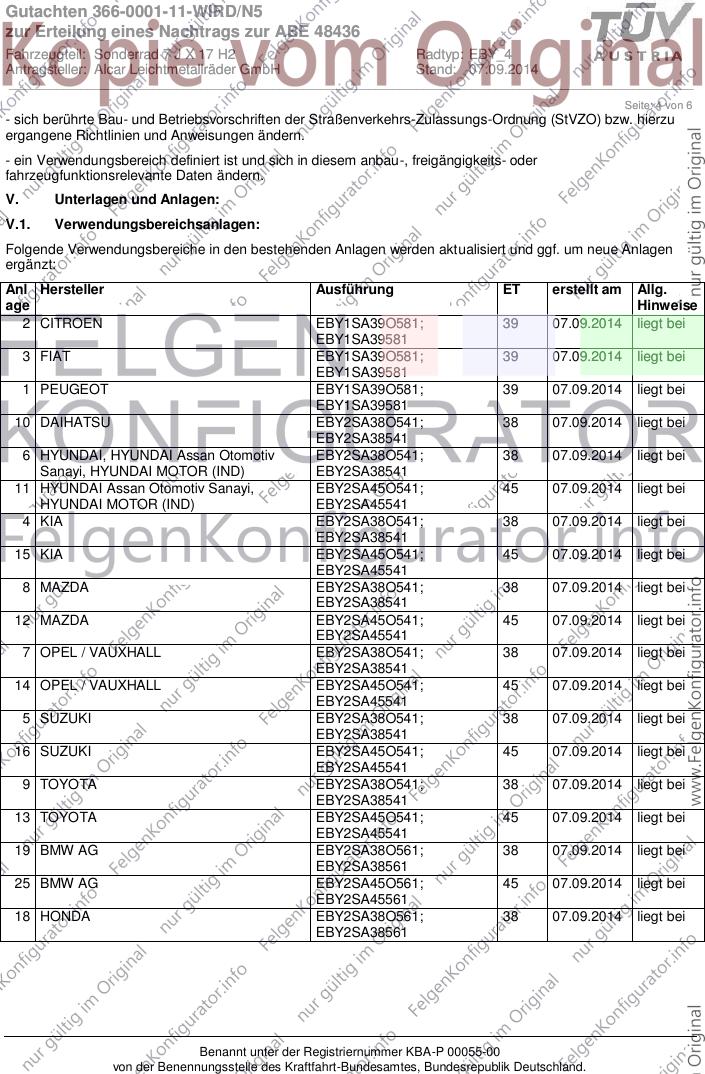

Seite: 4 von 6
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
2 CITROEN EBY1SA39O581; 39 07.09.2014 liegt bei
EBY1SA39581
3 FIAT EBY1SA39O581; 39 07.09.2014 liegt bei
EBY1SA39581
1 PEUGEOT EBY1SA39O581; 39 07.09.2014 liegt bei
EBY1SA39581
10 DAIHATSU EBY2SA38O541; 38 07.09.2014 liegt bei
EBY2SA38541
6 HYUNDAI, HYUNDAI Assan Otomotiv EBY2SA38O541; 38 07.09.2014 liegt bei
Sanayi, HYUNDAI MOTOR (IND) EBY2SA38541
11 HYUNDAI Assan Otomotiv Sanayi, EBY2SA45O541; 45 07.09.2014 liegt bei
HYUNDAI MOTOR (IND) EBY2SA45541
4 KIA EBY2SA38O541; 38 07.09.2014 liegt bei
EBY2SA38541
15 KIA EBY2SA45O541; 45 07.09.2014 liegt bei
EBY2SA45541
8 MAZDA EBY2SA38O541; 38 07.09.2014 liegt bei
EBY2SA38541
12 MAZDA EBY2SA45O541; 45 07.09.2014 liegt bei
EBY2SA45541
7 OPEL / VAUXHALL EBY2SA38O541; 38 07.09.2014 liegt bei
EBY2SA38541
14 OPEL / VAUXHALL EBY2SA45O541; 45 07.09.2014 liegt bei
EBY2SA45541
5 SUZUKI EBY2SA38O541; 38 07.09.2014 liegt bei
EBY2SA38541
16 SUZUKI EBY2SA45O541; 45 07.09.2014 liegt bei
EBY2SA45541
9 TOYOTA EBY2SA38O541; 38 07.09.2014 liegt bei
EBY2SA38541
13 TOYOTA EBY2SA45O541; 45 07.09.2014 liegt bei
EBY2SA45541
19 BMW AG EBY2SA38O561; 38 07.09.2014 liegt bei
EBY2SA38561
25 BMW AG EBY2SA45O561; 45 07.09.2014 liegt bei
EBY2SA45561
18 HONDA EBY2SA38O561; 38 07.09.2014 liegt bei
EBY2SA38561
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-11-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48436
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EBY_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 07.09.2014
__________________________________________________________________________________________________________________

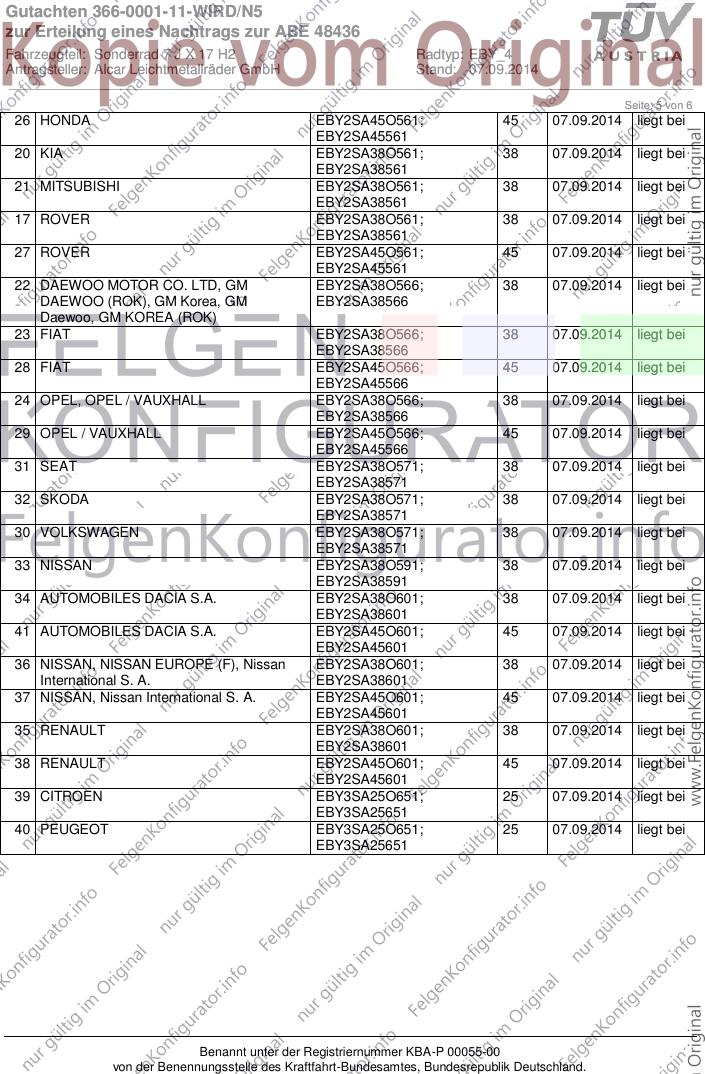

Seite: 5 von 6
26 HONDA EBY2SA45O561; 45 07.09.2014 liegt bei
EBY2SA45561
20 KIA EBY2SA38O561; 38 07.09.2014 liegt bei
EBY2SA38561
21 MITSUBISHI EBY2SA38O561; 38 07.09.2014 liegt bei
EBY2SA38561
17 ROVER EBY2SA38O561; 38 07.09.2014 liegt bei
EBY2SA38561
27 ROVER EBY2SA45O561; 45 07.09.2014 liegt bei
EBY2SA45561
22 DAEWOO MOTOR CO. LTD, GM EBY2SA38O566; 38 07.09.2014 liegt bei
DAEWOO (ROK), GM Korea, GM EBY2SA38566
Daewoo, GM KOREA (ROK)
23 FIAT EBY2SA38O566; 38 07.09.2014 liegt bei
EBY2SA38566
28 FIAT EBY2SA45O566; 45 07.09.2014 liegt bei
EBY2SA45566
24 OPEL, OPEL / VAUXHALL EBY2SA38O566; 38 07.09.2014 liegt bei
EBY2SA38566
29 OPEL / VAUXHALL EBY2SA45O566; 45 07.09.2014 liegt bei
EBY2SA45566
31 SEAT EBY2SA38O571; 38 07.09.2014 liegt bei
EBY2SA38571
32 SKODA EBY2SA38O571; 38 07.09.2014 liegt bei
EBY2SA38571
30 VOLKSWAGEN EBY2SA38O571; 38 07.09.2014 liegt bei
EBY2SA38571
33 NISSAN EBY2SA38O591; 38 07.09.2014 liegt bei
EBY2SA38591
34 AUTOMOBILES DACIA S.A. EBY2SA38O601; 38 07.09.2014 liegt bei
EBY2SA38601
41 AUTOMOBILES DACIA S.A. EBY2SA45O601; 45 07.09.2014 liegt bei
EBY2SA45601
36 NISSAN, NISSAN EUROPE (F), Nissan EBY2SA38O601; 38 07.09.2014 liegt bei
International S. A. EBY2SA38601
37 NISSAN, Nissan International S. A. EBY2SA45O601; 45 07.09.2014 liegt bei
EBY2SA45601
35 RENAULT EBY2SA38O601; 38 07.09.2014 liegt bei
EBY2SA38601
38 RENAULT EBY2SA45O601; 45 07.09.2014 liegt bei
EBY2SA45601
39 CITROEN EBY3SA25O651; 25 07.09.2014 liegt bei
EBY3SA25651
40 PEUGEOT EBY3SA25O651; 25 07.09.2014 liegt bei
EBY3SA25651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-11-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48436
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EBY_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 07.09.2014
__________________________________________________________________________________________________________________
Seite: 6 von 6
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 07.09.2014
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
