GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Gutachten Nr. 55077408 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH

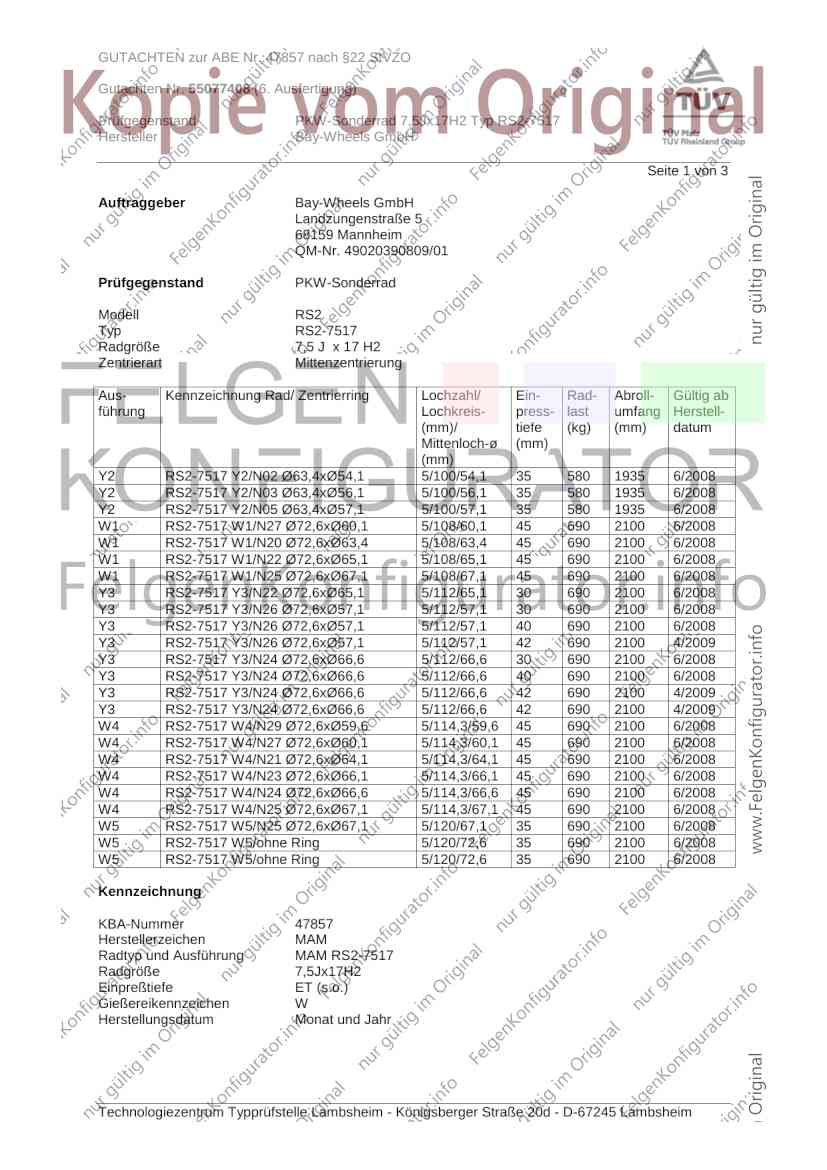

Seite 1 von 3
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-7517
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y2 RS2-7517 Y2/N02 Ø63,4xØ54,1 5/100/54,1 35 580 1935 6/2008
Y2 RS2-7517 Y2/N03 Ø63,4xØ56,1 5/100/56,1 35 580 1935 6/2008
Y2 RS2-7517 Y2/N05 Ø63,4xØ57,1 5/100/57,1 35 580 1935 6/2008
W1 RS2-7517 W1/N27 Ø72,6xØ60,1 5/108/60,1 45 690 2100 6/2008
W1 RS2-7517 W1/N20 Ø72,6xØ63,4 5/108/63,4 45 690 2100 6/2008
W1 RS2-7517 W1/N22 Ø72,6xØ65,1 5/108/65,1 45 690 2100 6/2008
W1 RS2-7517 W1/N25 Ø72,6xØ67,1 5/108/67,1 45 690 2100 6/2008
Y3 RS2-7517 Y3/N22 Ø72,6xØ65,1 5/112/65,1 30 690 2100 6/2008
Y3 RS2-7517 Y3/N26 Ø72,6xØ57,1 5/112/57,1 30 690 2100 6/2008
Y3 RS2-7517 Y3/N26 Ø72,6xØ57,1 5/112/57,1 40 690 2100 6/2008
Y3 RS2-7517 Y3/N26 Ø72,6xØ57,1 5/112/57,1 42 690 2100 4/2009
Y3 RS2-7517 Y3/N24 Ø72,6xØ66,6 5/112/66,6 30 690 2100 6/2008
Y3 RS2-7517 Y3/N24 Ø72,6xØ66,6 5/112/66,6 40 690 2100 6/2008
Y3 RS2-7517 Y3/N24 Ø72,6xØ66,6 5/112/66,6 42 690 2100 4/2009
Y3 RS2-7517 Y3/N24 Ø72,6xØ66,6 5/112/66,6 42 690 2100 4/2009
W4 RS2-7517 W4/N29 Ø72,6xØ59,6 5/114,3/59,6 45 690 2100 6/2008
W4 RS2-7517 W4/N27 Ø72,6xØ60,1 5/114,3/60,1 45 690 2100 6/2008
W4 RS2-7517 W4/N21 Ø72,6xØ64,1 5/114,3/64,1 45 690 2100 6/2008
W4 RS2-7517 W4/N23 Ø72,6xØ66,1 5/114,3/66,1 45 690 2100 6/2008
W4 RS2-7517 W4/N24 Ø72,6xØ66,6 5/114,3/66,6 45 690 2100 6/2008
W4 RS2-7517 W4/N25 Ø72,6xØ67,1 5/114,3/67,1 45 690 2100 6/2008
W5 RS2-7517 W5/N25 Ø72,6xØ67,1 5/120/67,1 35 690 2100 6/2008
W5 RS2-7517 W5/ohne Ring 5/120/72,6 35 690 2100 6/2008
W5 RS2-7517 W5/ohne Ring 5/120/72,6 35 690 2100 6/2008
Kennzeichnung
KBA-Nummer 47857
Herstellerzeichen MAM
Radtyp und Ausführung MAM RS2-7517
Radgröße 7,5Jx17H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen W
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Gutachten Nr. 55077408 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH

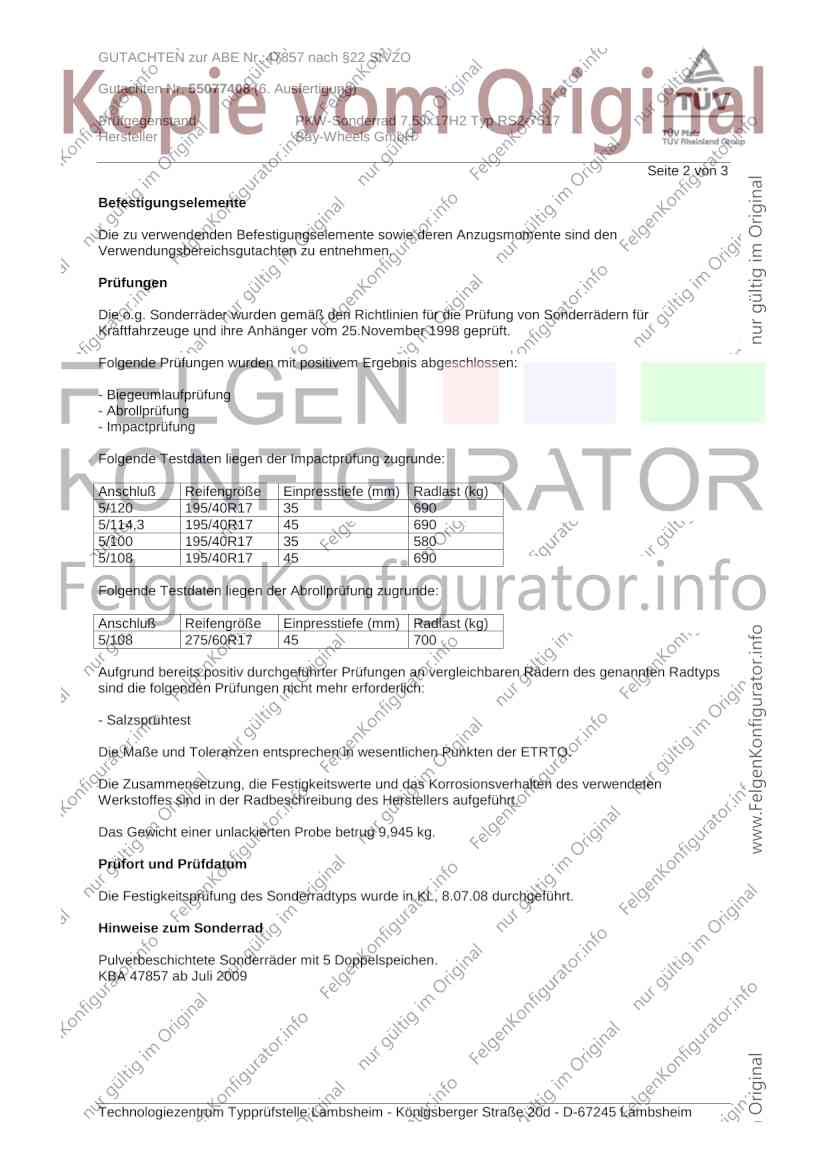

Seite 2 von 3
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/40R17 35 690
5/114,3 195/40R17 45 690
5/100 195/40R17 35 580
5/108 195/40R17 45 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 275/60R17 45 700
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,945 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in KL, 8.07.08 durchgeführt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
KBA 47857 ab Juli 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Gutachten Nr. 55077408 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH

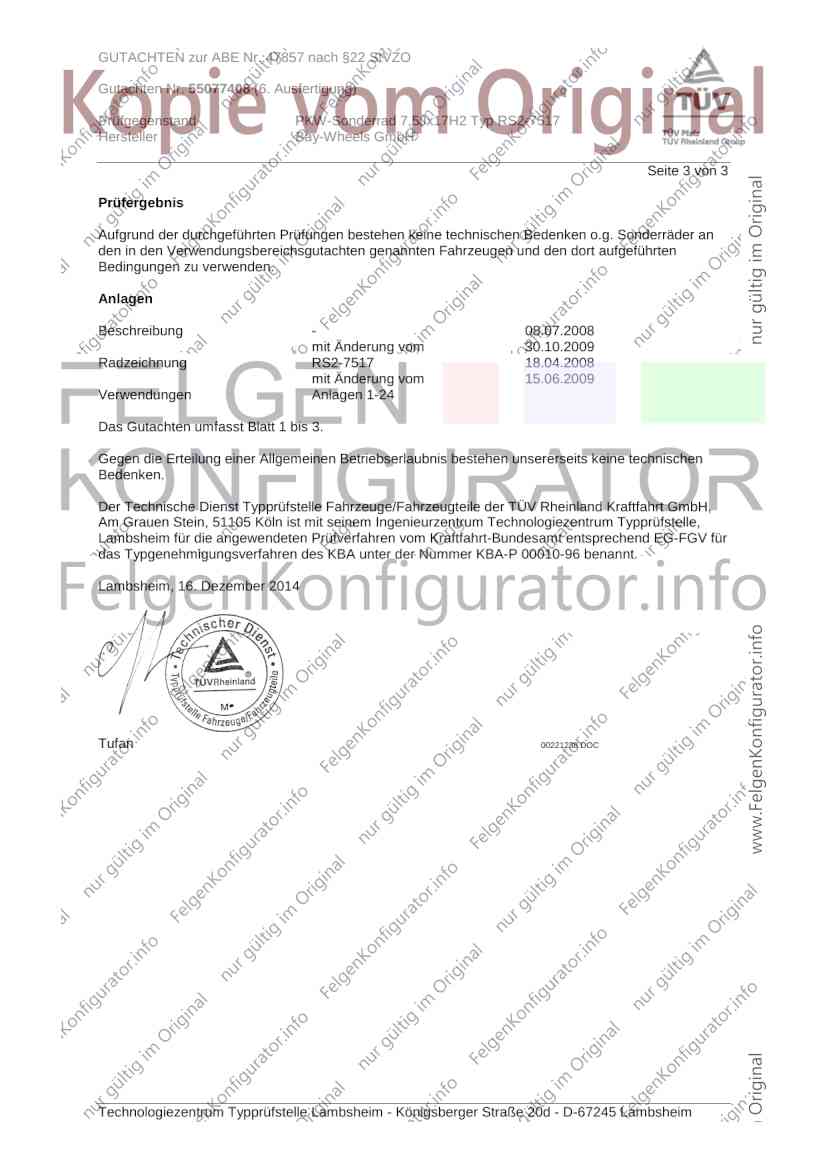

Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 08.07.2008
mit Änderung vom 30.10.2009
Radzeichnung RS2-7517 18.04.2008
mit Änderung vom 15.06.2009
Verwendungen Anlagen 1-24
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Dezember 2014
Tufan 00221238.DOC
