TÜV AUSTRIA Deutschstraße 10 14-TARR-1085
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 4
GUTACHTEN ZUR ERTEIL UNG DER ABE 5013 6
366-0400-14-WIRD
Antragsteller: AD VIMOTION GmbH 401537
72669 Unterensingen
Art: Sonderrad 8 1/2 J X 19 H2
Typ: OXIGIN 19 8519
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung der ABE 50136 verliert seine
Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den
Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die LM- Sonderräder können auch mit OXIGIN 19-8519 8,5Jx19H2 gekennzeichnet sein.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass die Montage der Reifen wegen der Felgenbettform
nur von der Radinnenseite erfolgen darf.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
108563445 F/ OXIGIN 19 8519 LK108 N20Ø72,6-Ø63,4 108/5 63,4 45 795 2260 01/14
HD
108563445 F/ OXIGIN 19 8519 LK108 N20Ø72,6-Ø63,4 108/5 63,4 45 800 2250 01/14
HD
112557135 H1/ OXIGIN 19 8519 LK112 FZ60Ø66,6-Ø57,1 112/5 57,1 35 800 2250 05/14
HD
112557145 H1/ OXIGIN 19 8519 LK112 FZ60Ø66,6-Ø57,1 112/5 57,1 45 800 2250 05/14
HD
112566635 H1/ OXIGIN 19 8519 LK112 ohne 112/5 66,6 35 790 2260 01/14
HD
112566635 H1/ OXIGIN 19 8519 LK112 ohne 112/5 66,6 35 800 2250 01/14
HD
112566645 H1/ OXIGIN 19 8519 LK112 ohne 112/5 66,6 45 785 2284 01/14
HD
112566645 H1/ OXIGIN 19 8519 LK112 ohne 112/5 66,6 45 800 2250 01/14
HD
114567142 J/ OXIGIN 19 8519 N25Ø72,6-Ø67,1 114,3/5 67,1 42 795 2260 01/14
HD LK114,3
114567142 J/ OXIGIN 19 8519 N25Ø72,6-Ø67,1 114,3/5 67,1 42 800 2250 01/14
HD LK114,3
115570242 P/ OXIGIN 19 8519 LK115 ohne 115/5 70,2 42 800 2250 01/14
HD
120567135 K/ OXIGIN 19 8519 LK120 N25Ø72.6 - Ø67.1 120/5 67,1 35 800 2250 01/14
HD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0400-14-WIRD
zur Erteilung der ABE 50136
Fahrzeugteil: Sonderrad 8 1/2 J X 19 H2 Radtyp: OXIGIN 19 8519
Antragsteller: AD VIMOTION GmbH Stand: 21.12.2014
__________________________________________________________________________________________________________________

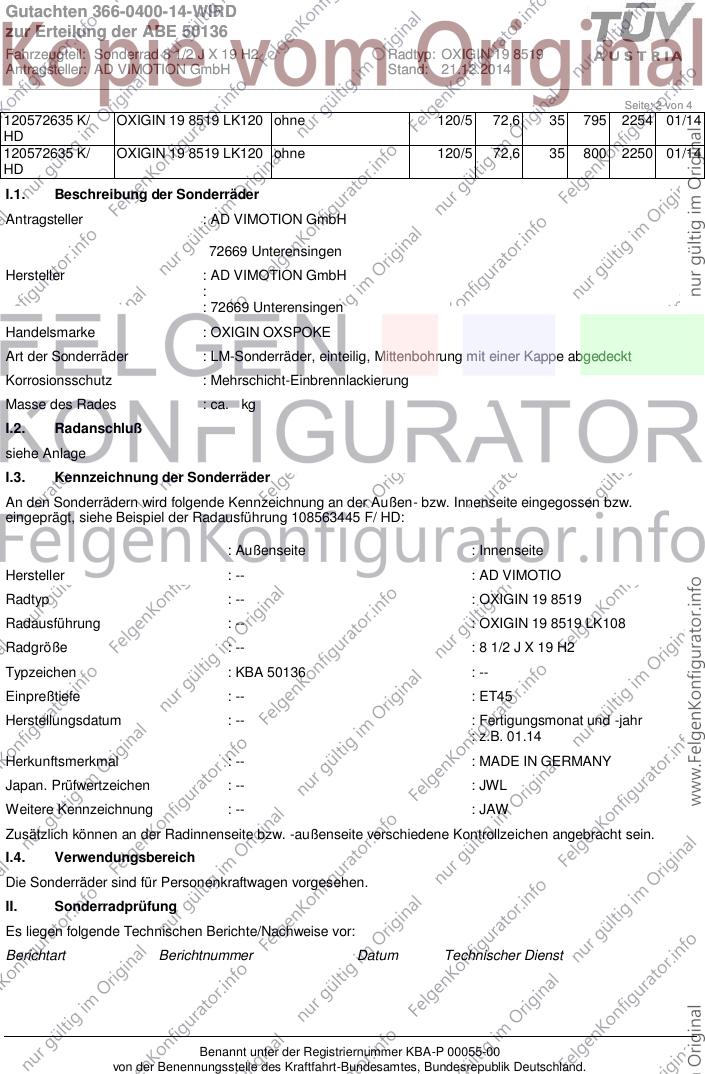

Seite: 2 von 4
120572635 K/ OXIGIN 19 8519 LK120 ohne 120/5 72,6 35 795 2254 01/14
HD
120572635 K/ OXIGIN 19 8519 LK120 ohne 120/5 72,6 35 800 2250 01/14
HD
I.1. Beschreibung der Sonderräder
Antragsteller : AD VIMOTION GmbH
72669 Unterensingen
Hersteller : AD VIMOTION GmbH
:
: 72669 Unterensingen
Handelsmarke : OXIGIN OXSPOKE
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 108563445 F/ HD:
: Außenseite : Innenseite
Hersteller : -- : AD VIMOTIO
Radtyp : -- : OXIGIN 19 8519
Radausführung : -- : OXIGIN 19 8519 LK108
Radgröße : -- : 8 1/2 J X 19 H2
Typzeichen : KBA 50136 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 01.14
Herkunftsmerkmal : -- : MADE IN GERMANY
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : JAW
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0400-14-WIRD
zur Erteilung der ABE 50136
Fahrzeugteil: Sonderrad 8 1/2 J X 19 H2 Radtyp: OXIGIN 19 8519
Antragsteller: AD VIMOTION GmbH Stand: 21.12.2014
__________________________________________________________________________________________________________________
Seite: 3 von 4
Technischer Bericht 366-0400-14-WIRD-TB 21.12.2014 TÜV AUSTRIA AUTOMOTIVE
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FORD, JAGUAR, LAND ROVER (GB), 108563445 F/ HD; 45 21.12.2014 liegt bei
VOLVO 108563445 F/ HD
2 AUDI, QUATTRO GmbH, SEAT, SKODA, 112557135 H1/ HD 35 21.12.2014 liegt bei
VOLKSWAGEN
3 AUDI, SEAT, SKODA, VOLKSWAGEN 112557145 H1/ HD 45 21.12.2014 liegt bei
4 AUDI, BMW AG, DAIMLER (D), 112566635 H1/ HD; 35 21.12.2014 liegt bei
MERCEDES-AMG, 112566635 H1/ HD
MERCEDES-BENZ
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0400-14-WIRD
zur Erteilung der ABE 50136
Fahrzeugteil: Sonderrad 8 1/2 J X 19 H2 Radtyp: OXIGIN 19 8519
Antragsteller: AD VIMOTION GmbH Stand: 21.12.2014
__________________________________________________________________________________________________________________
Seite: 4 von 4
5 AUDI, BMW AG, DAIMLER (D), 112566645 H1/ HD; 45 21.12.2014 liegt bei
MERCEDES-AMG, 112566645 H1/ HD
MERCEDES-BENZ
6 HYUNDAI, Hyundai Motor Company, 114567142 J/ HD; 42 21.12.2014 liegt bei
HYUNDAI MOTOR (CZ), KIA, 114567142 J/ HD
KIA MOTORS (SK), MAZDA
7 GM DAEWOO (ROK), OPEL, 115570242 P/ HD 42 21.12.2014 liegt bei
OPEL / VAUXHALL
8 GM KOREA (ROK), OPEL, SAAB 120567135 K/ HD 35 21.12.2014 liegt bei
9 BMW, BMW AG 120572635 K/ HD; 35 21.12.2014 liegt bei
120572635 K/ HD
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 21.12.2014
HPS
