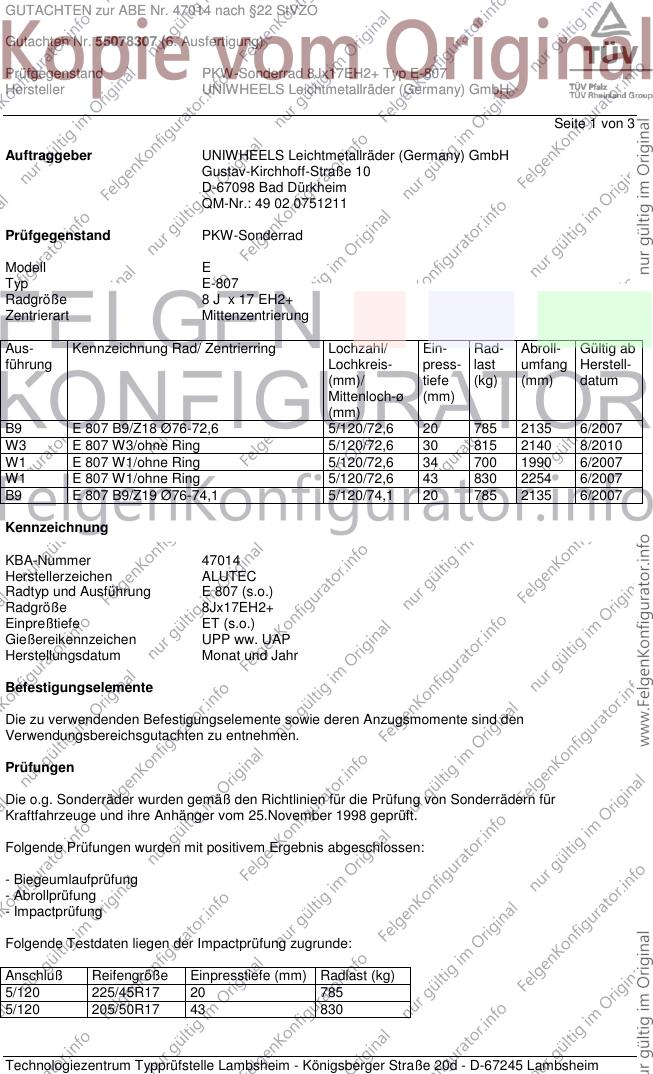

GUTACHTEN zur ABE Nr. 47014 nach §22 StVZO
Gutachten Nr. 55078307 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17EH2+ Typ E-807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 3
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell E
Typ E-807
Radgröße 8 J x 17 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
B9 E 807 B9/Z18 Ø76-72,6 5/120/72,6 20 785 2135 6/2007
W3 E 807 W3/ohne Ring 5/120/72,6 30 815 2140 8/2010
W1 E 807 W1/ohne Ring 5/120/72,6 34 700 1990 6/2007
W1 E 807 W1/ohne Ring 5/120/72,6 43 830 2254 6/2007
B9 E 807 B9/Z19 Ø76-74,1 5/120/74,1 20 785 2135 6/2007
Kennzeichnung
KBA-Nummer 47014
Herstellerzeichen ALUTEC
Radtyp und Ausführung E 807 (s.o.)
Radgröße 8Jx17EH2+
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UPP ww. UAP
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 225/45R17 20 785
5/120 205/50R17 43 830
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47014 nach §22 StVZO
Gutachten Nr. 55078307 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17EH2+ Typ E-807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 3
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/60R17 20 830
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,65 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 01.06.2007 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 09.07.2007
mit Änderung vom 08.09.2010
Radzeichnung 2798-04 22.04.2007
mit Änderung vom 18.10.2013
Radzeichnung 2799-05 02.05.2007
mit Änderung vom 18.10.2013
Radzeichnung 2800-05 02.05.2007
mit Änderung vom 18.10.2013
Nabenkappenzeichnung 2797-02 25.04.2007
mit Änderung vom 02.03.2010
Zentrierringzeichnung 1579-05 05.10.1995
mit Änderung vom 18.04.2007
Befestigungsmittelzeichnung -F-00514-01 20.09.1983
Radzeichnung 3409-04 31.05.2010
mit Änderung vom 18.10.2013
Befestigungsmittelzeichnung 3684-01 03.11.2011
Beschreibung - 18.10.2013
Verwendungen Anlage 1 bis 5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47014 nach §22 StVZO
Gutachten Nr. 55078307 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17EH2+ Typ E-807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 3
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Oktober 2014
Blauth 00219255.DOC
