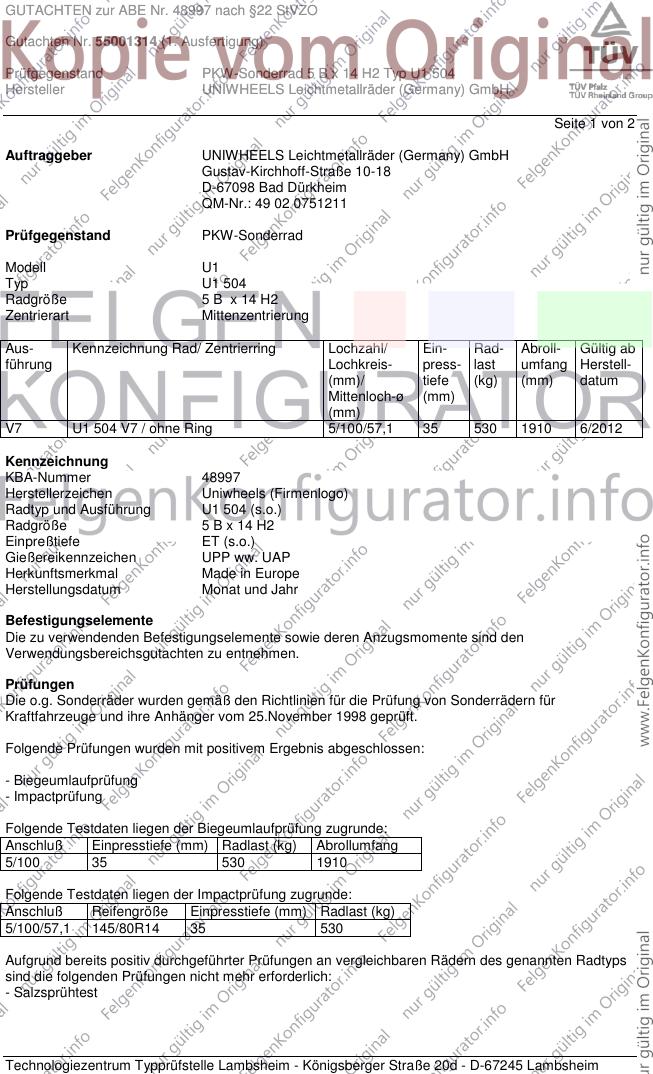

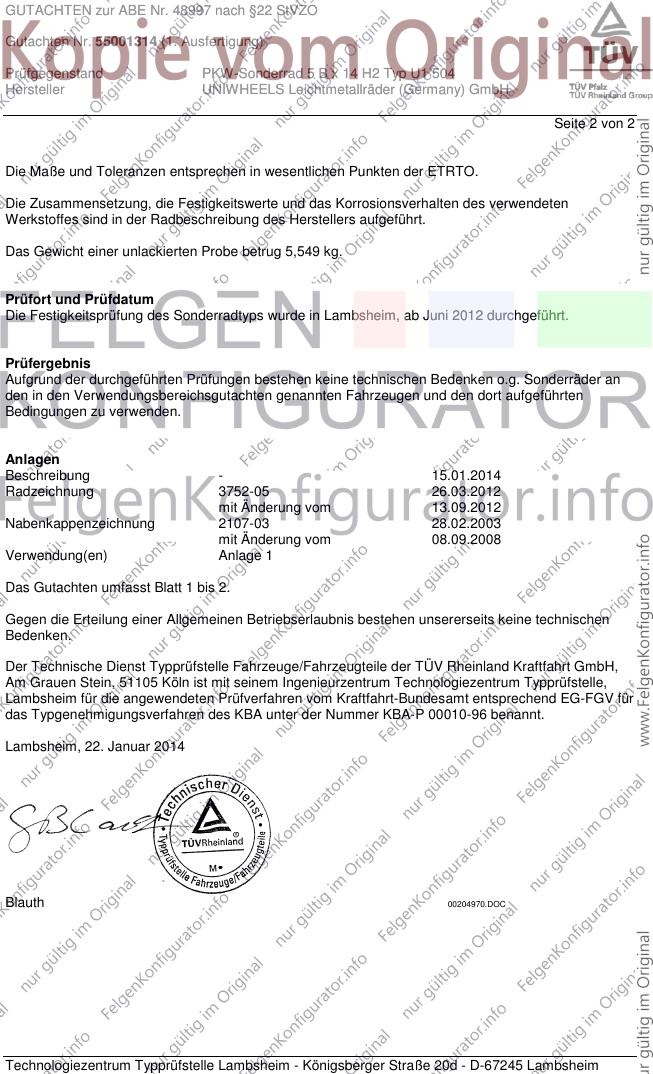

GUTACHTEN zur ABE Nr. 48997 nach §22 StVZO
Gutachten Nr. 55001314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5 B x 14 H2 Typ U1 504
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 2
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10-18
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell U1
Typ U1 504
Radgröße 5 B x 14 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
V7 U1 504 V7 / ohne Ring 5/100/57,1 35 530 1910 6/2012
Kennzeichnung
KBA-Nummer 48997
Herstellerzeichen Uniwheels (Firmenlogo)
Radtyp und Ausführung U1 504 (s.o.)
Radgröße 5 B x 14 H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UPP ww. UAP
Herkunftsmerkmal Made in Europe
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 35 530 1910
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100/57,1 145/80R14 35 530
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48997 nach §22 StVZO
Gutachten Nr. 55001314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5 B x 14 H2 Typ U1 504
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 2
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 5,549 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Juni 2012 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 15.01.2014
Radzeichnung 3752-05 26.03.2012
mit Änderung vom 13.09.2012
Nabenkappenzeichnung 2107-03 28.02.2003
mit Änderung vom 08.09.2008
Verwendung(en) Anlage 1
Das Gutachten umfasst Blatt 1 bis 2.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Januar 2014
Blauth 00204970.DOC
