GUTACHTEN zur ABE Nr. 47527 nach §22 StVZO
Gutachten Nr. 55116408 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SH808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 3
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10-18
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell Shark
Typ SH808
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
B3 SH808 B3/Z06 Ø63,3-54,1 5/100/54,1 35 610 2120 10/2008
B3 SH808 B3/Z05 Ø63,3-56,1 5/100/56,1 35 610 2120 10/2008
B3 SH808 B3/Z03 Ø63,3-57,1 5/100/57,1 35 610 2120 10/2008
O8 SH808 O8/ohne Ring 5/105/56,6 35 610 2120 3/2010
B5 SH808 B5/Z13 Ø70-60,1 5/108/60,1 45 725 2150 10/2008
B5 SH808 B5/Z34 Ø70-63,4 5/108/63,4 45 725 2150 10/2008
B5 SH808 B5/Z17 Ø70-65,1 5/108/65,1 45 725 2150 10/2008
O1 SH808 O1/ohne Ring 5/110/65,1 35 725 2150 10/2008
B7 SH808 B7/Z16 Ø70-57,1 5/112/57,1 35 725 2150 10/2008
B7 SH808 B7/Z16 Ø70-57,1 5/112/57,1 45 725 2150 10/2008
B7 SH808 B7/Z15 Ø70-66,6 5/112/66,6 35 725 2150 10/2008
B7 SH808 B7/Z15 Ø70-66,6 5/112/66,6 45 725 2150 10/2008
B8 SH808 B8/Z13 Ø70-60,1 5/114,3/60,1 35 725 2150 10/2008
B8 SH808 B8/Z13 Ø70-60,1 5/114,3/60,1 45 725 2150 10/2008
B8 SH808 B8/Z12 Ø70-64,1 5/114,3/64,1 35 725 2150 10/2008
B8 SH808 B8/Z12 Ø70-64,1 5/114,3/64,1 45 725 2150 10/2008
B8 SH808 B8/Z11 Ø70-66,1 5/114,3/66,1 35 725 2150 10/2008
B8 SH808 B8/Z11 Ø70-66,1 5/114,3/66,1 45 725 2150 10/2008
B8 SH808 B8/Z10 Ø70-67,1 5/114,3/67,1 35 725 2150 10/2008
B8 SH808 B8/Z10 Ø70-67,1 5/114,3/67,1 45 725 2150 10/2008
G5 SH808 G5/ohne Ring 5/115/70,2 45 725 2150 3/2010
W1 SH808 W1/ohne Ring 5/120/72,6 35 725 2150 10/2008
Kennzeichnung
KBA-Nummer 47527
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung SH808 (s.o.)
Radgröße 8Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UPP
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47527 nach §22 StVZO
Gutachten Nr. 55116408 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SH808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/45R18 35 730
5/114,3 205/45R18 45 730
5/100 205/45R18 35 610
5/108 205/45R18 45 730
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/60R18 35 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,972 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 11.07.2008 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47527 nach §22 StVZO
Gutachten Nr. 55116408 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SH808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 3

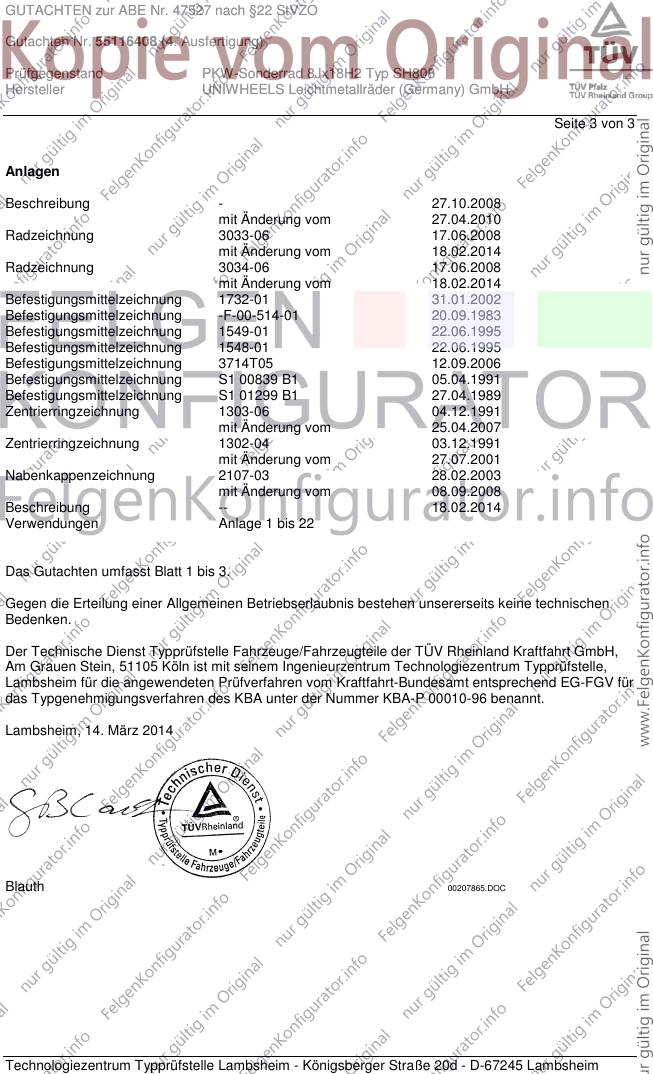

Anlagen
Beschreibung - 27.10.2008
mit Änderung vom 27.04.2010
Radzeichnung 3033-06 17.06.2008
mit Änderung vom 18.02.2014
Radzeichnung 3034-06 17.06.2008
mit Änderung vom 18.02.2014
Befestigungsmittelzeichnung 1732-01 31.01.2002
Befestigungsmittelzeichnung -F-00-514-01 20.09.1983
Befestigungsmittelzeichnung 1549-01 22.06.1995
Befestigungsmittelzeichnung 1548-01 22.06.1995
Befestigungsmittelzeichnung 3714T05 12.09.2006
Befestigungsmittelzeichnung S1 00839 B1 05.04.1991
Befestigungsmittelzeichnung S1 01299 B1 27.04.1989
Zentrierringzeichnung 1303-06 04.12.1991
mit Änderung vom 25.04.2007
Zentrierringzeichnung 1302-04 03.12.1991
mit Änderung vom 27.07.2001
Nabenkappenzeichnung 2107-03 28.02.2003
mit Änderung vom 08.09.2008
Beschreibung -- 18.02.2014
Verwendungen Anlage 1 bis 22
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. März 2014
Blauth 00207865.DOC
