GUTACHTEN zur ABE Nr. 49647 nach §22 StVZO
Gutachten Nr. 55087113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN11-7517
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 3
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN11
Typ TN11-7517
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C TN11-7517 /5C / Ø72,6-Ø60,1 5/108/60,1 42 750 2100 8/2013
5C TN11-7517 /5C / Ø72,6-Ø63,4 5/108/63,4 42 750 2100 8/2013
5C TN11-7517 /5C / Ø72,6-Ø63,4 5/108/63,4 48 750 2100 8/2013
PC TN11-7517 /PC / ohne Ring 5/108/65,1 32 750 2100 8/2013
PC TN11-7517 /PC / ohne Ring 5/108/65,1 42 750 2100 8/2013
5C TN11-7517 /5C / Ø72,6-Ø65,1 5/108/65,1 48 750 2100 8/2013
MB TN11-7517 /MB / Ø66,6-Ø57,1 5/112/57,1 35 750 2100 8/2013
MB TN11-7517 /MB / Ø66,6-Ø57,1 5/112/57,1 48 750 2100 8/2013
MB TN11-7517 /MB / ohne Ring 5/112/66,6 35 750 2100 8/2013
MB TN11-7517 /MB / ohne Ring 5/112/66,6 48 750 2100 8/2013
5F TN11-7517 /5F / Ø72,6-Ø60,1 5/114,3/60,1 40 750 2100 8/2013
5F TN11-7517 /5F / Ø72,6-Ø60,1 5/114,3/60,1 45 750 2100 8/2013
5F TN11-7517 /5F / Ø72,6-Ø64,1 5/114,3/64,1 40 750 2100 8/2013
5F TN11-7517 /5F / Ø72,6-Ø64,1 5/114,3/64,1 45 750 2100 8/2013
5F TN11-7517 /5F / Ø72,6-Ø66,1 5/114,3/66,1 40 750 2100 8/2013
5F TN11-7517 /5F / Ø72,6-Ø66,1 5/114,3/66,1 45 750 2100 8/2013
5F TN11-7517 /5F / Ø72,6-Ø67,1 5/114,3/67,1 40 750 2100 8/2013
5F TN11-7517 /5F / Ø72,6-Ø67,1 5/114,3/67,1 45 750 2100 8/2013
5G TN11-7517 /5G / Ø72,6-Ø67,1 5/120/67,1 35 750 2100 8/2013
5G TN11-7517 /5G / ohne Ring 5/120/72,6 35 750 2100 8/2013
Kennzeichnung
KBA-Nummer 49647
Herstellerzeichen TOMASON KLEIN WIELE
Radtyp und Ausführung TN11-7517 (s.o.)
Radgröße 7,5 J x 17 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen STW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49647 nach §22 StVZO
Gutachten Nr. 55087113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN11-7517
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 35 750 2100
5/112 35 750 2100
5/108 32 750 2100
5/108 42 750 2100
5/112 48 750 2100
5/108 48 750 2100
5/114,3 40 750 2100
5/114,3 45 750 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/40R17 35 750
5/114,3 195/40R17 45 750
5/108 195/40R17 32 750
5/108 195/40R17 48 750
5/112 195/40R17 48 750
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 275/70R17 48 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,33 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Malaysia, Subang Jaya ab
Oktober 2013 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49647 nach §22 StVZO
Gutachten Nr. 55087113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN11-7517
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 3

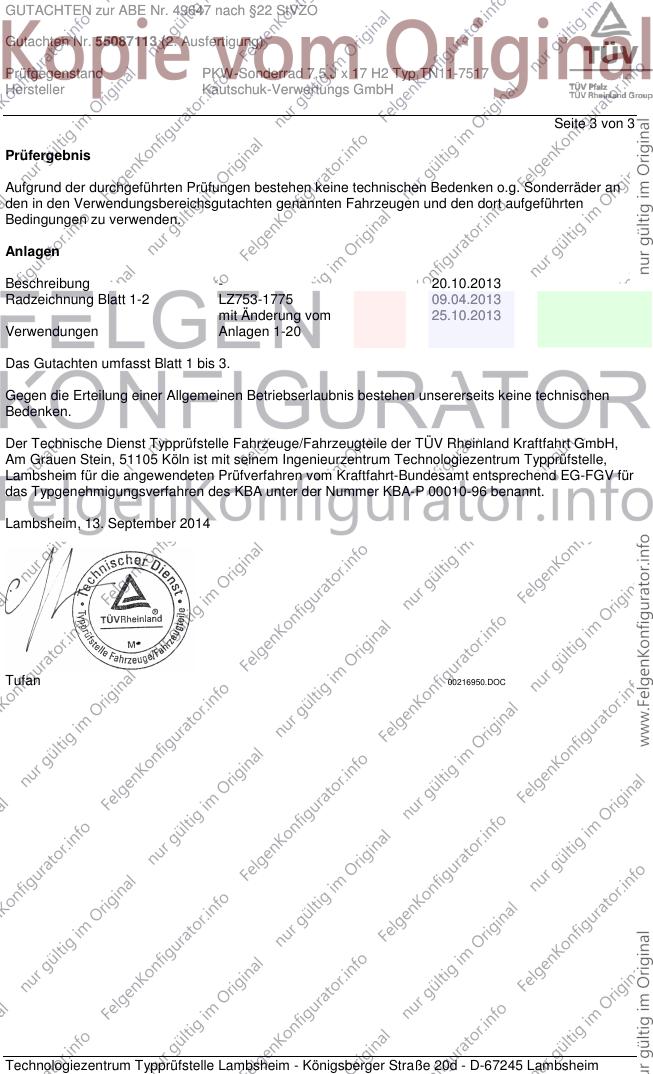

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 20.10.2013
Radzeichnung Blatt 1-2 LZ753-1775 09.04.2013
mit Änderung vom 25.10.2013
Verwendungen Anlagen 1-20
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. September 2014
Tufan 00216950.DOC
