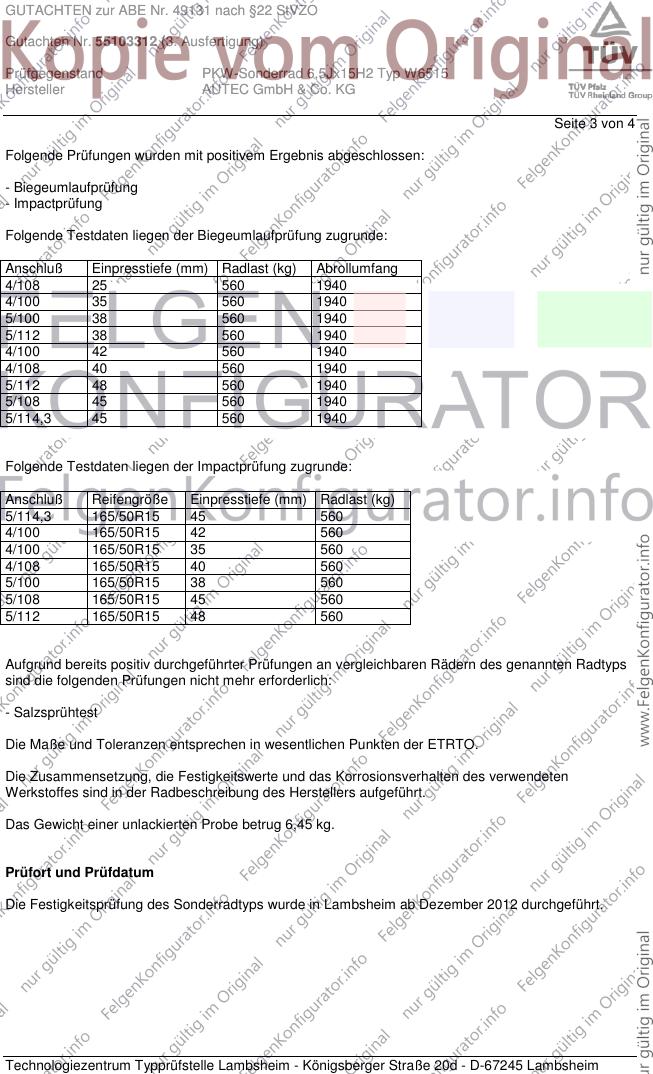

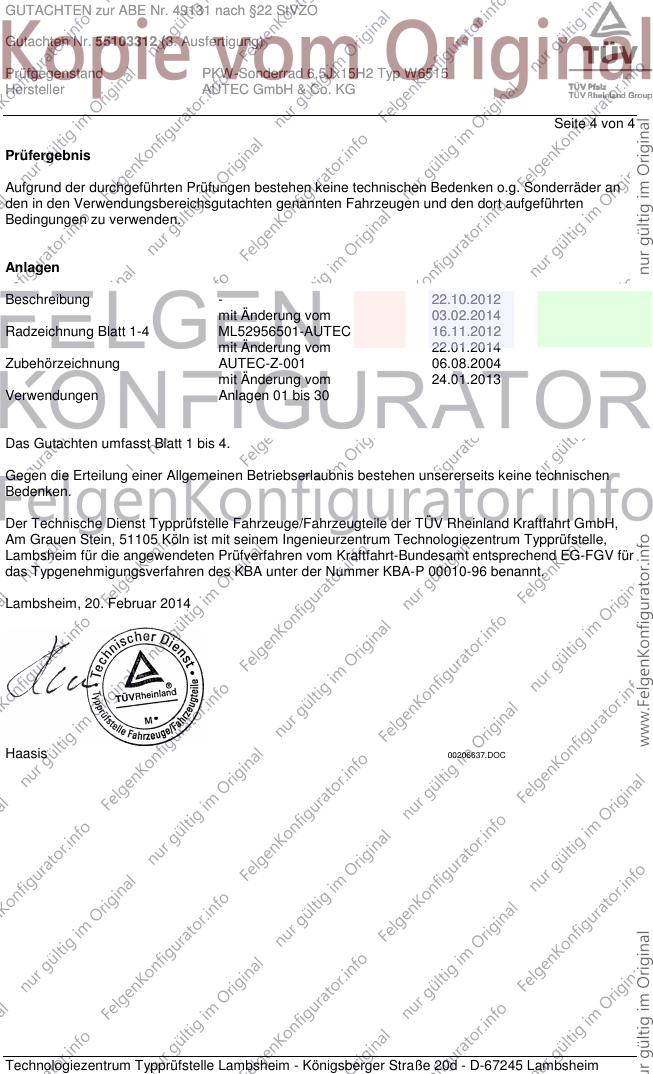

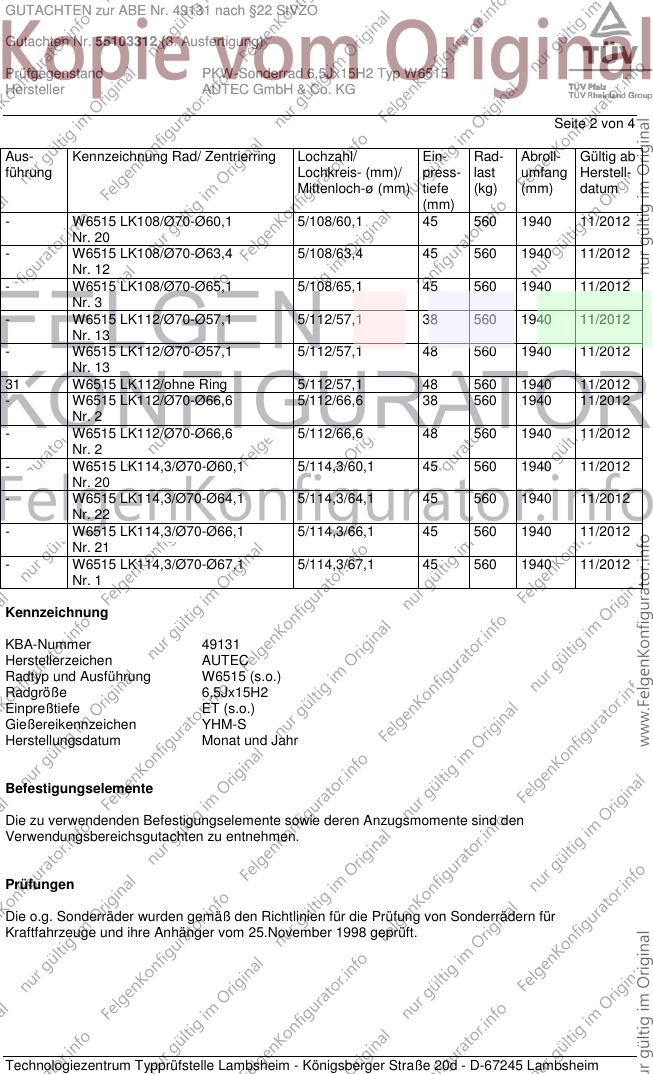

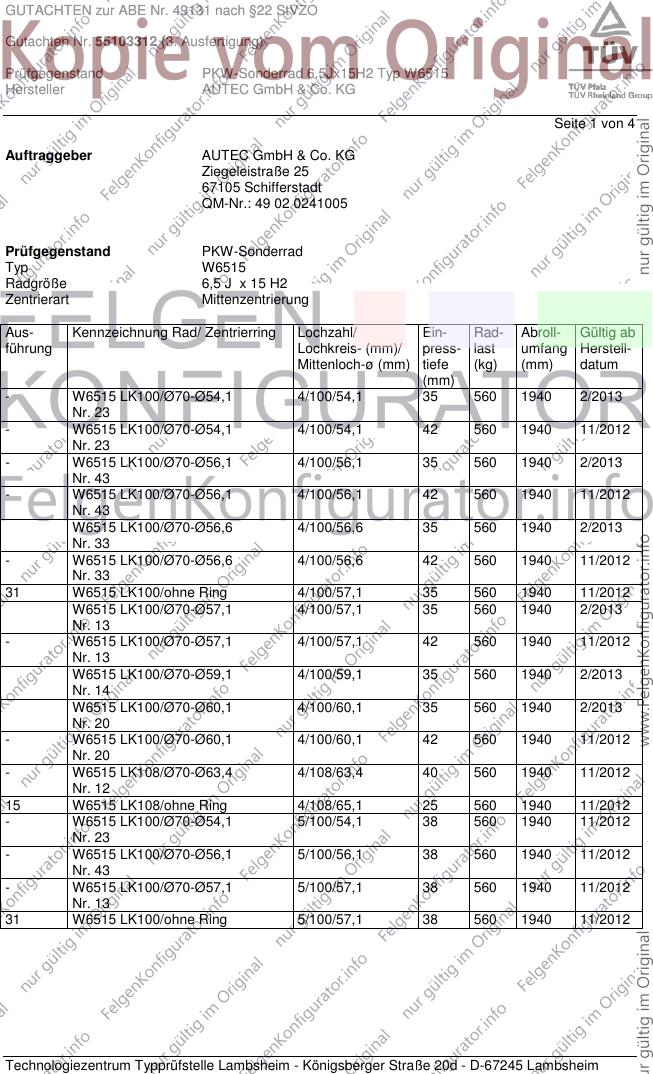

GUTACHTEN zur ABE Nr. 49131 nach §22 StVZO
Gutachten Nr. 55103312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ W6515
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 4
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ W6515
Radgröße 6,5 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
- W6515 LK100/Ø70-Ø54,1 4/100/54,1 35 560 1940 2/2013
Nr. 23
- W6515 LK100/Ø70-Ø54,1 4/100/54,1 42 560 1940 11/2012
Nr. 23
- W6515 LK100/Ø70-Ø56,1 4/100/56,1 35 560 1940 2/2013
Nr. 43
- W6515 LK100/Ø70-Ø56,1 4/100/56,1 42 560 1940 11/2012
Nr. 43
W6515 LK100/Ø70-Ø56,6 4/100/56,6 35 560 1940 2/2013
Nr. 33
- W6515 LK100/Ø70-Ø56,6 4/100/56,6 42 560 1940 11/2012
Nr. 33
31 W6515 LK100/ohne Ring 4/100/57,1 35 560 1940 11/2012
W6515 LK100/Ø70-Ø57,1 4/100/57,1 35 560 1940 2/2013
Nr. 13
- W6515 LK100/Ø70-Ø57,1 4/100/57,1 42 560 1940 11/2012
Nr. 13
W6515 LK100/Ø70-Ø59,1 4/100/59,1 35 560 1940 2/2013
Nr. 14
W6515 LK100/Ø70-Ø60,1 4/100/60,1 35 560 1940 2/2013
Nr. 20
- W6515 LK100/Ø70-Ø60,1 4/100/60,1 42 560 1940 11/2012
Nr. 20
- W6515 LK108/Ø70-Ø63,4 4/108/63,4 40 560 1940 11/2012
Nr. 12
15 W6515 LK108/ohne Ring 4/108/65,1 25 560 1940 11/2012
- W6515 LK100/Ø70-Ø54,1 5/100/54,1 38 560 1940 11/2012
Nr. 23
- W6515 LK100/Ø70-Ø56,1 5/100/56,1 38 560 1940 11/2012
Nr. 43
- W6515 LK100/Ø70-Ø57,1 5/100/57,1 38 560 1940 11/2012
Nr. 13
31 W6515 LK100/ohne Ring 5/100/57,1 38 560 1940 11/2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49131 nach §22 StVZO
Gutachten Nr. 55103312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ W6515
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
- W6515 LK108/Ø70-Ø60,1 5/108/60,1 45 560 1940 11/2012
Nr. 20
- W6515 LK108/Ø70-Ø63,4 5/108/63,4 45 560 1940 11/2012
Nr. 12
- W6515 LK108/Ø70-Ø65,1 5/108/65,1 45 560 1940 11/2012
Nr. 3
- W6515 LK112/Ø70-Ø57,1 5/112/57,1 38 560 1940 11/2012
Nr. 13
- W6515 LK112/Ø70-Ø57,1 5/112/57,1 48 560 1940 11/2012
Nr. 13
31 W6515 LK112/ohne Ring 5/112/57,1 48 560 1940 11/2012
- W6515 LK112/Ø70-Ø66,6 5/112/66,6 38 560 1940 11/2012
Nr. 2
- W6515 LK112/Ø70-Ø66,6 5/112/66,6 48 560 1940 11/2012
Nr. 2
- W6515 LK114,3/Ø70-Ø60,1 5/114,3/60,1 45 560 1940 11/2012
Nr. 20
- W6515 LK114,3/Ø70-Ø64,1 5/114,3/64,1 45 560 1940 11/2012
Nr. 22
- W6515 LK114,3/Ø70-Ø66,1 5/114,3/66,1 45 560 1940 11/2012
Nr. 21
- W6515 LK114,3/Ø70-Ø67,1 5/114,3/67,1 45 560 1940 11/2012
Nr. 1
Kennzeichnung
KBA-Nummer 49131
Herstellerzeichen AUTEC
Radtyp und Ausführung W6515 (s.o.)
Radgröße 6,5Jx15H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen YHM-S
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49131 nach §22 StVZO
Gutachten Nr. 55103312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ W6515
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 4
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/108 25 560 1940
4/100 35 560 1940
5/100 38 560 1940
5/112 38 560 1940
4/100 42 560 1940
4/108 40 560 1940
5/112 48 560 1940
5/108 45 560 1940
5/114,3 45 560 1940
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 165/50R15 45 560
4/100 165/50R15 42 560
4/100 165/50R15 35 560
4/108 165/50R15 40 560
5/100 165/50R15 38 560
5/108 165/50R15 45 560
5/112 165/50R15 48 560
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 6,45 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Dezember 2012 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49131 nach §22 StVZO
Gutachten Nr. 55103312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ W6515
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 4
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 22.10.2012
mit Änderung vom 03.02.2014
Radzeichnung Blatt 1-4 ML52956501-AUTEC 16.11.2012
mit Änderung vom 22.01.2014
Zubehörzeichnung AUTEC-Z-001 06.08.2004
mit Änderung vom 24.01.2013
Verwendungen Anlagen 01 bis 30
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Februar 2014
Haasis 00206637.DOC
