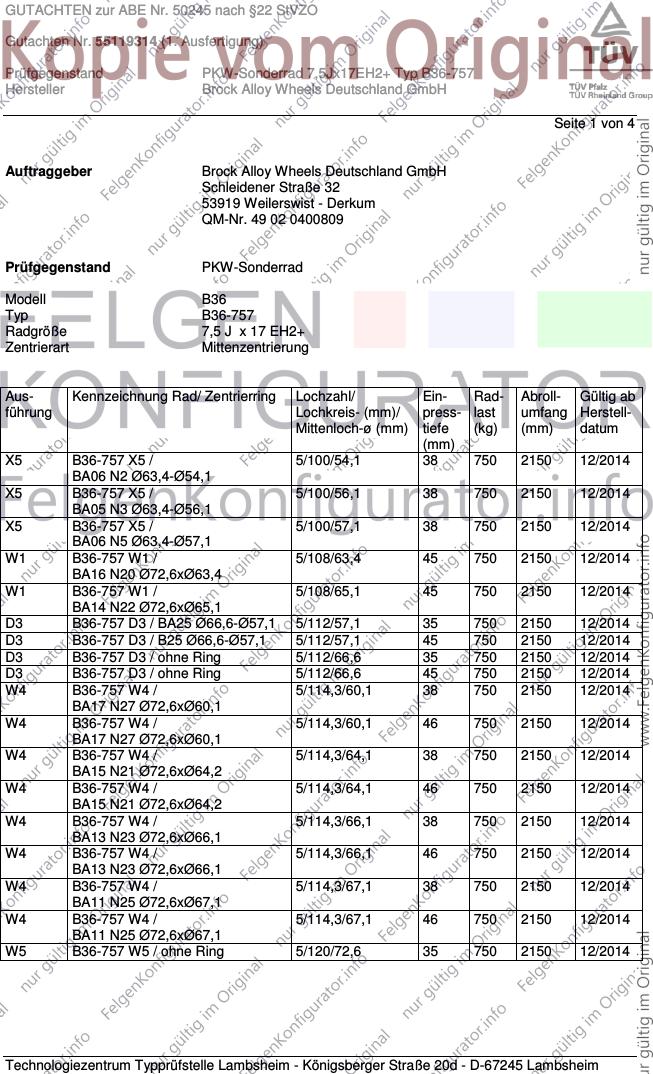

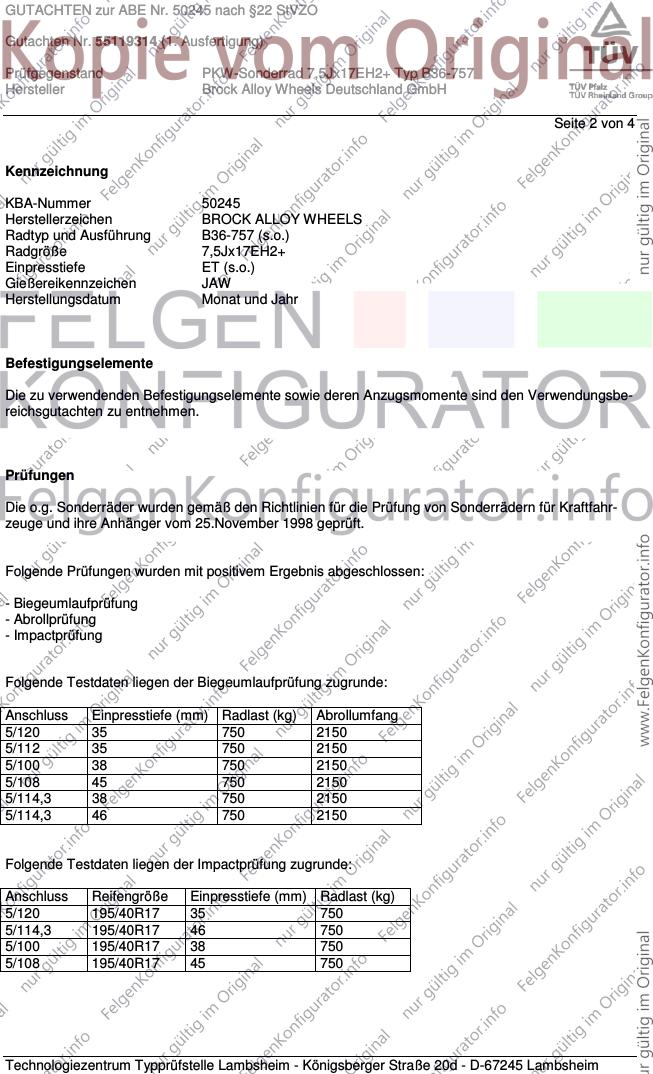

GUTACHTEN zur ABE Nr. 50245 nach §22 StVZO
Gutachten Nr. 55119314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B36-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 4
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B36
Typ B36-757
Radgröße 7,5 J x 17 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
X5 B36-757 X5 / 5/100/54,1 38 750 2150 12/2014
BA06 N2 Ø63,4-Ø54,1
X5 B36-757 X5 / 5/100/56,1 38 750 2150 12/2014
BA05 N3 Ø63,4-Ø56,1
X5 B36-757 X5 / 5/100/57,1 38 750 2150 12/2014
BA06 N5 Ø63,4-Ø57,1
W1 B36-757 W1 / 5/108/63,4 45 750 2150 12/2014
BA16 N20 Ø72,6xØ63,4
W1 B36-757 W1 / 5/108/65,1 45 750 2150 12/2014
BA14 N22 Ø72,6xØ65,1
D3 B36-757 D3 / BA25 Ø66,6-Ø57,1 5/112/57,1 35 750 2150 12/2014
D3 B36-757 D3 / B25 Ø66,6-Ø57,1 5/112/57,1 45 750 2150 12/2014
D3 B36-757 D3 / ohne Ring 5/112/66,6 35 750 2150 12/2014
D3 B36-757 D3 / ohne Ring 5/112/66,6 45 750 2150 12/2014
W4 B36-757 W4 / 5/114,3/60,1 38 750 2150 12/2014
BA17 N27 Ø72,6xØ60,1
W4 B36-757 W4 / 5/114,3/60,1 46 750 2150 12/2014
BA17 N27 Ø72,6xØ60,1
W4 B36-757 W4 / 5/114,3/64,1 38 750 2150 12/2014
BA15 N21 Ø72,6xØ64,2
W4 B36-757 W4 / 5/114,3/64,1 46 750 2150 12/2014
BA15 N21 Ø72,6xØ64,2
W4 B36-757 W4 / 5/114,3/66,1 38 750 2150 12/2014
BA13 N23 Ø72,6xØ66,1
W4 B36-757 W4 / 5/114,3/66,1 46 750 2150 12/2014
BA13 N23 Ø72,6xØ66,1
W4 B36-757 W4 / 5/114,3/67,1 38 750 2150 12/2014
BA11 N25 Ø72,6xØ67,1
W4 B36-757 W4 / 5/114,3/67,1 46 750 2150 12/2014
BA11 N25 Ø72,6xØ67,1
W5 B36-757 W5 / ohne Ring 5/120/72,6 35 750 2150 12/2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50245 nach §22 StVZO
Gutachten Nr. 55119314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B36-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 50245
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B36-757 (s.o.)
Radgröße 7,5Jx17EH2+
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 35 750 2150
5/112 35 750 2150
5/100 38 750 2150
5/108 45 750 2150
5/114,3 38 750 2150
5/114,3 46 750 2150
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/40R17 35 750
5/114,3 195/40R17 46 750
5/100 195/40R17 38 750
5/108 195/40R17 45 750
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50245 nach §22 StVZO
Gutachten Nr. 55119314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B36-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 275/70R17 46 750
5/108 275/70R17 45 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,693 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Dezember 2014 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 11.12.2014
Radzeichnung B36-757 Bl.1+2 05.11.2014
Zentrierringzeichnung wfv 6467 06.12.2000
mit Änderung vom 10.08.2011
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Befestigungsmittelzeichnung Bimecc B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung Bimecc D2 05.06.2003
mit Änderung vom 23.05.2011
Befestigungsmittelzeichnung Bimecc D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc D8 01.07.2003
mit Änderung vom 08.03.2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50245 nach §22 StVZO
Gutachten Nr. 55119314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B36-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 4
Anlagen
Befestigungsmittelzeichnung Bimecc D9 12.05.1998
mit Änderung vom 02.10.2008
Befestigungsmittelzeichnung Bimecc D13 16.12.1998
mit Änderung vom 05.06.2003
Verwendungsbereich Anlage 1 - 18
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Januar 2015
Bohlander 00222359.DOC
