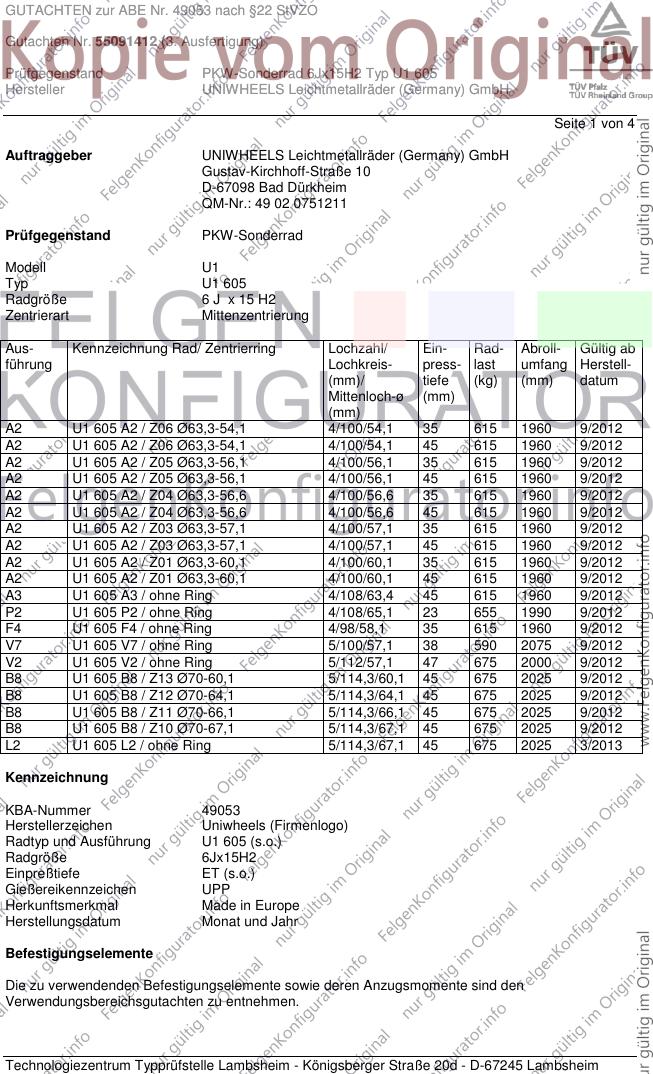

GUTACHTEN zur ABE Nr. 49053 nach §22 StVZO
Gutachten Nr. 55091412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ U1 605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 4
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell U1
Typ U1 605
Radgröße 6 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
A2 U1 605 A2 / Z06 Ø63,3-54,1 4/100/54,1 35 615 1960 9/2012
A2 U1 605 A2 / Z06 Ø63,3-54,1 4/100/54,1 45 615 1960 9/2012
A2 U1 605 A2 / Z05 Ø63,3-56,1 4/100/56,1 35 615 1960 9/2012
A2 U1 605 A2 / Z05 Ø63,3-56,1 4/100/56,1 45 615 1960 9/2012
A2 U1 605 A2 / Z04 Ø63,3-56,6 4/100/56,6 35 615 1960 9/2012
A2 U1 605 A2 / Z04 Ø63,3-56,6 4/100/56,6 45 615 1960 9/2012
A2 U1 605 A2 / Z03 Ø63,3-57,1 4/100/57,1 35 615 1960 9/2012
A2 U1 605 A2 / Z03 Ø63,3-57,1 4/100/57,1 45 615 1960 9/2012
A2 U1 605 A2 / Z01 Ø63,3-60,1 4/100/60,1 35 615 1960 9/2012
A2 U1 605 A2 / Z01 Ø63,3-60,1 4/100/60,1 45 615 1960 9/2012
A3 U1 605 A3 / ohne Ring 4/108/63,4 45 615 1960 9/2012
P2 U1 605 P2 / ohne Ring 4/108/65,1 23 655 1990 9/2012
F4 U1 605 F4 / ohne Ring 4/98/58,1 35 615 1960 9/2012
V7 U1 605 V7 / ohne Ring 5/100/57,1 38 590 2075 9/2012
V2 U1 605 V2 / ohne Ring 5/112/57,1 47 675 2000 9/2012
B8 U1 605 B8 / Z13 Ø70-60,1 5/114,3/60,1 45 675 2025 9/2012
B8 U1 605 B8 / Z12 Ø70-64,1 5/114,3/64,1 45 675 2025 9/2012
B8 U1 605 B8 / Z11 Ø70-66,1 5/114,3/66,1 45 675 2025 9/2012
B8 U1 605 B8 / Z10 Ø70-67,1 5/114,3/67,1 45 675 2025 9/2012
L2 U1 605 L2 / ohne Ring 5/114,3/67,1 45 675 2025 3/2013
Kennzeichnung
KBA-Nummer 49053
Herstellerzeichen Uniwheels (Firmenlogo)
Radtyp und Ausführung U1 605 (s.o.)
Radgröße 6Jx15H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UPP
Herkunftsmerkmal Made in Europe
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49053 nach §22 StVZO
Gutachten Nr. 55091412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ U1 605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 4
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 38 590 2075
5/112 47 675 2000
5/114,3 45 675 2025
4/98 35 615 1960
4/100 35 615 1960
4/100 45 615 1960
4/108 45 615 1960
4/108 23 655 1990
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 185/60R15 45 675
4/100 165/65R15 45 615
4/108 185/55R15 23 655
4/108 175/50R15 45 615
4/98 175/50R15 35 615
5/100 165/65R15 38 590
5/112 185/60R15 47 675
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 215/60R15 45 675
4/108 205/65R15 23 655
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 7,583 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49053 nach §22 StVZO
Gutachten Nr. 55091412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ U1 605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 4
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab September 2012 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 07.11.2012
mit Änderung vom 25.07.2013
Zentrierringzeichnung 1303-08 04.12.1991
mit Änderung vom 13.08.2009
Zentrierringzeichnung 1302-06 03.12.1991
mit Änderung vom 13.08.2009
Befestigungsmittelzeichnung 3015-01 29.05.2008
Befestigungsmittelzeichnung 3017-01 03.06.2008
Befestigungsmittelzeichnung 2543-02 03.06.2008
Befestigungsmittelzeichnung 3018-01 03.06.2008
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Befestigungsmittelzeichnung 1549-02 22.06.1995
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 1548-02 22.06.1995
mit Änderung vom 06.06.2008
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 3023-03 05.06.2008
mit Änderung vom 25.06.2010
Befestigungsmittelzeichnung 3024-01 06.06.2008
Befestigungsmittelzeichnung 3025-01 09.06.2008
Befestigungsmittelzeichnung 1732-02 31.01.2002
mit Änderung vom 29.05.2008
Befestigungsmittelzeichnung 3810-02 06.09.2012
mit Änderung vom 25.10.2012
Nabenkappenzeichnung 2107-03 28.02.2003
mit Änderung vom 08.09.2008
Radzeichnung 3773-04 03.05.2012
mit Änderung vom 14.09.2012
Radzeichnung 3774-04 02.05.2012
mit Änderung vom 14.09.2012
Radzeichnung 3775-05 02.05.2012
mit Änderung vom 14.09.2012
Radzeichnung 3781-04 08.05.2012
mit Änderung vom 14.09.2012
Radzeichnung 3782-05 09.05.2012
mit Änderung vom 27.03.2013
Radzeichnung 3783-04 09.05.2012
mit Änderung vom 14.09.2012
Verwendungen Anlage 1 bis 20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49053 nach §22 StVZO
Gutachten Nr. 55091412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ U1 605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 4
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Januar 2015
Blauth 00222433.DOC
