GUTACHTEN zur ABE Nr. 48447 nach §22 StVZO
Gutachten Nr. 55045111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AS1-8018
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 3
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
X5 AS1-8018 X5 / Ø64,0 / Ø54,1 5/100/54,1 35 630 2150 2/2011
X5 AS1-8018 X5 / Ø64,0 / Ø56,1 5/100/56,1 35 630 2150 2/2011
X5 AS1-8018 X5 / Ø64,0 / Ø57,1 5/100/57,1 35 630 2150 2/2011
O1 AS1-8018 O1 / ohne Ring 5/105/56,6 35 630 2150 2/2011
F3 AS1-8018 F3 / ohne Ring 5/108/63,4 45 730 2150 2/2011
V7 AS1-8018 V7 / ohne Ring 5/112/57,1 35 730 2150 2/2011
W3 AS1-8018 W3 / Ø72,5 / Ø57,1 5/112/57,1 35 730 2150 2/2011
D4 AS1-8018 D4 / Ø66,45 / Ø57,1 5/112/57,1 35 730 2150 2/2011
W3 AS1-8018 W3 / Ø72,5 / Ø57,1 5/112/57,1 45 730 2150 2/2011
W3 AS1-8018 W3 / Ø72,5 / Ø66,6 5/112/66,6 35 730 2150 2/2011
DB AS1-8018 DB / ohne Ring 5/112/66,6 35 730 2150 2/2011
D4 AS1-8018 D4 / ohne Ring 5/112/66,6 35 730 2150 2/2011
W3 AS1-8018 W3 / Ø72,5 / Ø66,6 5/112/66,6 45 730 2150 2/2011
W3 AS1-8018 W3 / Ø72,5 / Ø66,7 5/112/66,7 45 730 2150 2/2011
W4 AS1-8018 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 38 730 2260 2/2011
W4 AS1-8018 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 45 730 2150 2/2011
W4 AS1-8018 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 38 730 2260 2/2011
W4 AS1-8018 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 45 730 2150 2/2011
W4 AS1-8018 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 38 730 2260 2/2011
W4 AS1-8018 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 45 730 2150 2/2011
W4 AS1-8018 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 38 730 2260 2/2011
W4 AS1-8018 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 45 730 2150 2/2011
O3 AS1-8018 O3 / ohne Ring 5/115/70,2 35 730 2150 2/2011
W6 AS1-8018 W6 / Ø74,1 / Ø67,1 5/120/67,1 30 730 2150 2/2011
W5 AS1-8018 W5 / Ø72,5 / Ø67,1 5/120/67,1 45 730 2150 2/2011
W6 AS1-8018 W6 / Ø74,1 / Ø72,6 5/120/72,6 20 730 2150 2/2011
W6 AS1-8018 W6 / Ø74,1 / Ø72,6 5/120/72,6 30 730 2150 2/2011
W5 AS1-8018 W5 / ohne Ring 5/120/72,6 45 730 2150 2/2011
W6 AS1-8018 W6 / ohne Ring 5/120/74,1 20 730 2150 2/2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48447 nach §22 StVZO
Gutachten Nr. 55045111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AS1-8018
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 3

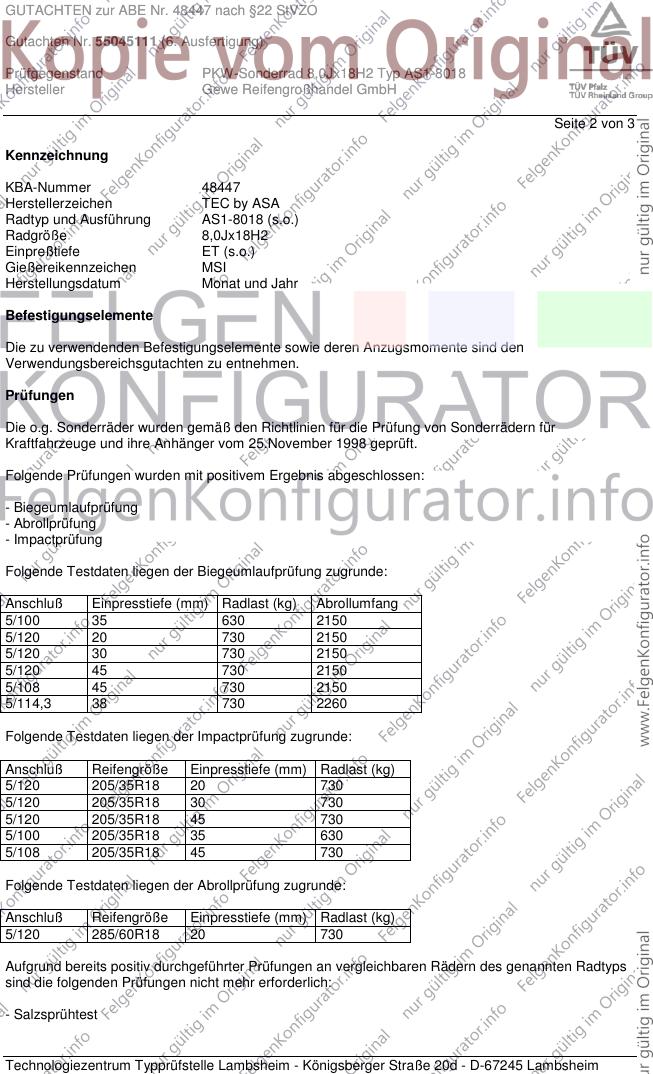

Kennzeichnung
KBA-Nummer 48447
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-8018 (s.o.)
Radgröße 8,0Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen MSI
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 35 630 2150
5/120 20 730 2150
5/120 30 730 2150
5/120 45 730 2150
5/108 45 730 2150
5/114,3 38 730 2260
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/35R18 20 730
5/120 205/35R18 30 730
5/120 205/35R18 45 730
5/100 205/35R18 35 630
5/108 205/35R18 45 730
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/60R18 20 730
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48447 nach §22 StVZO
Gutachten Nr. 55045111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ AS1-8018
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 3
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,545 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Malaysia, Subang Jaya ab Mai
2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 22.02.2011
Radzeichnung AS1-8018-01 Bl.1-2 15.12.2010
mit Änderung vom 13.04.2011
PDF BFM Zusammenstellung Stand 01 06.12.2013
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
PDF Zentrierring Zusammenstellung Stand 02 25.06.2014
Verwendungen Anlagen 01 bis 29
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. August 2015
