TÜV SÜD Auto Service GmbH
Westendstr 199
D - 80686 München

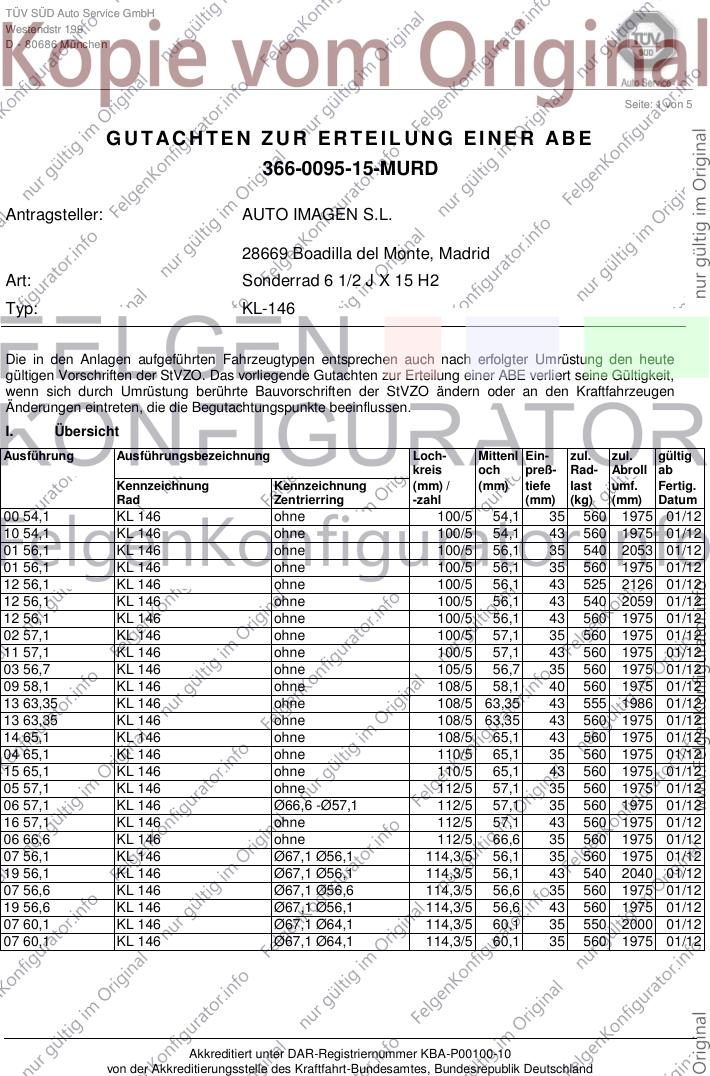

Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINER ABE
366-0095-15-MURD
Antragsteller: AUTO IMAGEN S.L.
28669 Boadilla del Monte, Madrid
Art: Sonderrad 6 1/2 J X 15 H2
Typ: KL-146
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung einer ABE verliert seine Gültigkeit,
wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen
Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
00 54,1 KL 146 ohne 100/5 54,1 35 560 1975 01/12
10 54,1 KL 146 ohne 100/5 54,1 43 560 1975 01/12
01 56,1 KL 146 ohne 100/5 56,1 35 540 2053 01/12
01 56,1 KL 146 ohne 100/5 56,1 35 560 1975 01/12
12 56,1 KL 146 ohne 100/5 56,1 43 525 2126 01/12
12 56,1 KL 146 ohne 100/5 56,1 43 540 2059 01/12
12 56,1 KL 146 ohne 100/5 56,1 43 560 1975 01/12
02 57,1 KL 146 ohne 100/5 57,1 35 560 1975 01/12
11 57,1 KL 146 ohne 100/5 57,1 43 560 1975 01/12
03 56,7 KL 146 ohne 105/5 56,7 35 560 1975 01/12
09 58,1 KL 146 ohne 108/5 58,1 40 560 1975 01/12
13 63,35 KL 146 ohne 108/5 63,35 43 555 1986 01/12
13 63,35 KL 146 ohne 108/5 63,35 43 560 1975 01/12
14 65,1 KL 146 ohne 108/5 65,1 43 560 1975 01/12
04 65,1 KL 146 ohne 110/5 65,1 35 560 1975 01/12
15 65,1 KL 146 ohne 110/5 65,1 43 560 1975 01/12
05 57,1 KL 146 ohne 112/5 57,1 35 560 1975 01/12
06 57,1 KL 146 Ø66,6 -Ø57,1 112/5 57,1 35 560 1975 01/12
16 57,1 KL 146 ohne 112/5 57,1 43 560 1975 01/12
06 66,6 KL 146 ohne 112/5 66,6 35 560 1975 01/12
07 56,1 KL 146 Ø67,1 Ø56,1 114,3/5 56,1 35 560 1975 01/12
19 56,1 KL 146 Ø67,1 Ø56,1 114,3/5 56,1 43 540 2040 01/12
07 56,6 KL 146 Ø67,1 Ø56,6 114,3/5 56,6 35 560 1975 01/12
19 56,6 KL 146 Ø67,1 Ø56,1 114,3/5 56,6 43 560 1975 01/12
07 60,1 KL 146 Ø67,1 Ø64,1 114,3/5 60,1 35 550 2000 01/12
07 60,1 KL 146 Ø67,1 Ø64,1 114,3/5 60,1 35 560 1975 01/12
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________

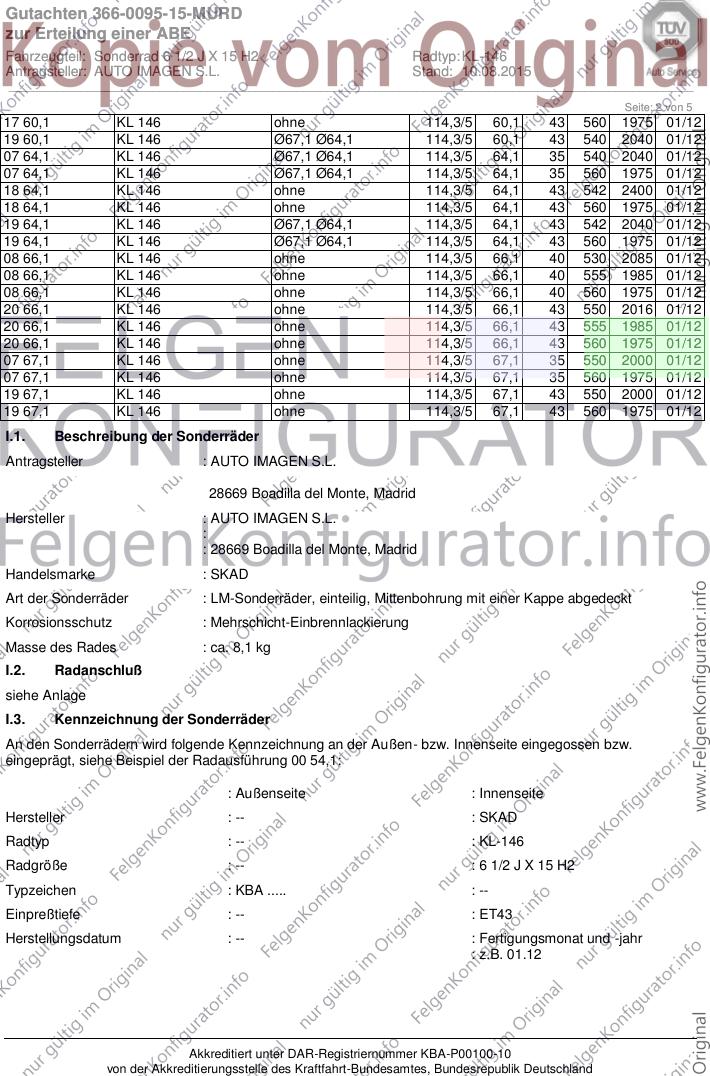

Seite: 2 von 5
17 60,1 KL 146 ohne 114,3/5 60,1 43 560 1975 01/12
19 60,1 KL 146 Ø67,1 Ø64,1 114,3/5 60,1 43 540 2040 01/12
07 64,1 KL 146 Ø67,1 Ø64,1 114,3/5 64,1 35 540 2040 01/12
07 64,1 KL 146 Ø67,1 Ø64,1 114,3/5 64,1 35 560 1975 01/12
18 64,1 KL 146 ohne 114,3/5 64,1 43 542 2400 01/12
18 64,1 KL 146 ohne 114,3/5 64,1 43 560 1975 01/12
19 64,1 KL 146 Ø67,1 Ø64,1 114,3/5 64,1 43 542 2040 01/12
19 64,1 KL 146 Ø67,1 Ø64,1 114,3/5 64,1 43 560 1975 01/12
08 66,1 KL 146 ohne 114,3/5 66,1 40 530 2085 01/12
08 66,1 KL 146 ohne 114,3/5 66,1 40 555 1985 01/12
08 66,1 KL 146 ohne 114,3/5 66,1 40 560 1975 01/12
20 66,1 KL 146 ohne 114,3/5 66,1 43 550 2016 01/12
20 66,1 KL 146 ohne 114,3/5 66,1 43 555 1985 01/12
20 66,1 KL 146 ohne 114,3/5 66,1 43 560 1975 01/12
07 67,1 KL 146 ohne 114,3/5 67,1 35 550 2000 01/12
07 67,1 KL 146 ohne 114,3/5 67,1 35 560 1975 01/12
19 67,1 KL 146 ohne 114,3/5 67,1 43 550 2000 01/12
19 67,1 KL 146 ohne 114,3/5 67,1 43 560 1975 01/12
I.1. Beschreibung der Sonderräder
Antragsteller : AUTO IMAGEN S.L.
28669 Boadilla del Monte, Madrid
Hersteller : AUTO IMAGEN S.L.
:
: 28669 Boadilla del Monte, Madrid
Handelsmarke : SKAD
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 8,1 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 00 54,1:
: Außenseite : Innenseite
Hersteller : -- : SKAD
Radtyp : -- : KL-146
Radgröße : -- : 6 1/2 J X 15 H2
Typzeichen : KBA ..... : --
Einpreßtiefe : -- : ET43
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 01.12
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________

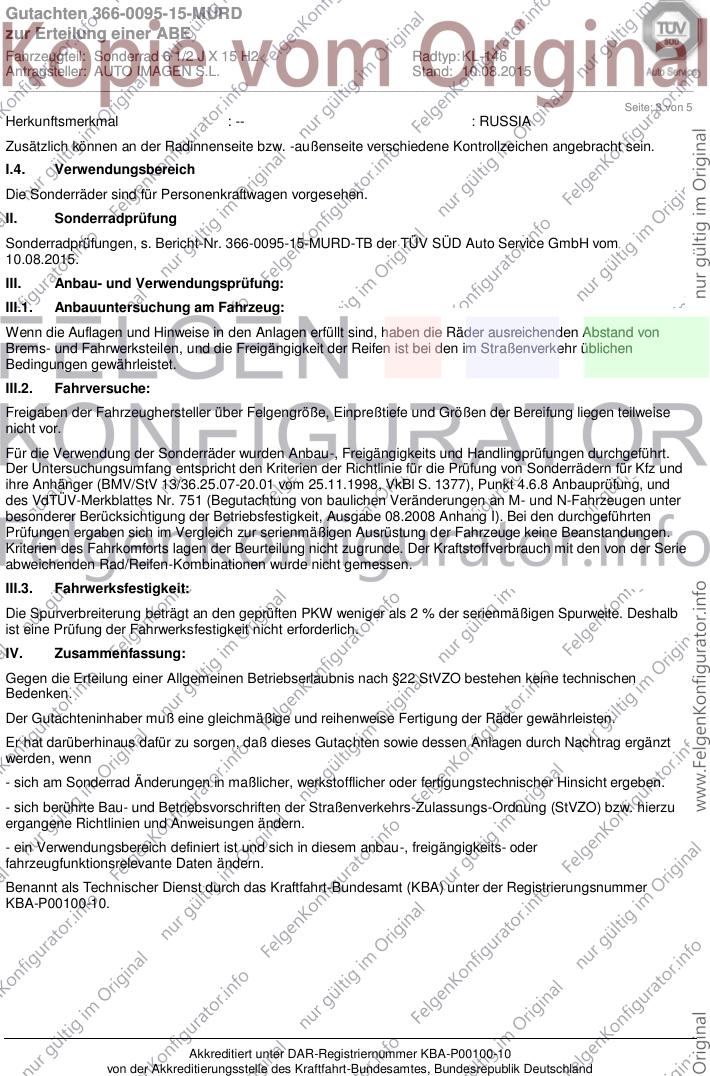

Seite: 3 von 5
Herkunftsmerkmal : -- : RUSSIA
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0095-15-MURD-TB der TÜV SÜD Auto Service GmbH vom
10.08.2015.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt als Technischer Dienst durch das Kraftfahrt-Bundesamt (KBA) unter der Registrierungsnummer
KBA-P00100-10.
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________

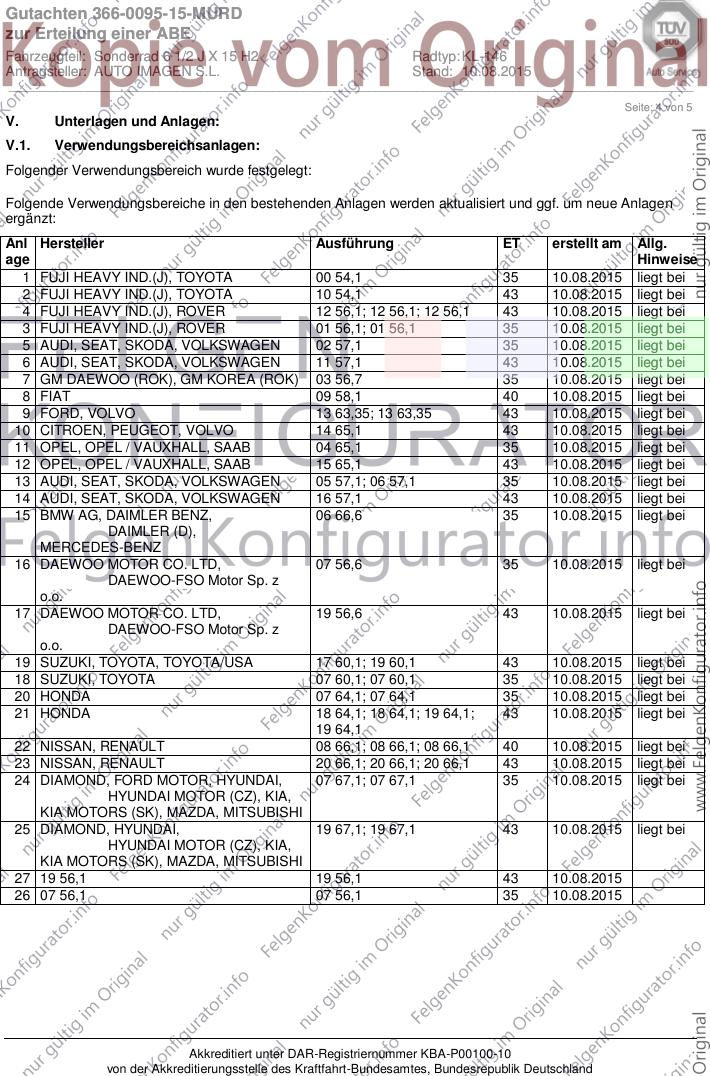

Seite: 4 von 5
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FUJI HEAVY IND.(J), TOYOTA 00 54,1 35 10.08.2015 liegt bei
2 FUJI HEAVY IND.(J), TOYOTA 10 54,1 43 10.08.2015 liegt bei
4 FUJI HEAVY IND.(J), ROVER 12 56,1; 12 56,1; 12 56,1 43 10.08.2015 liegt bei
3 FUJI HEAVY IND.(J), ROVER 01 56,1; 01 56,1 35 10.08.2015 liegt bei
5 AUDI, SEAT, SKODA, VOLKSWAGEN 02 57,1 35 10.08.2015 liegt bei
6 AUDI, SEAT, SKODA, VOLKSWAGEN 11 57,1 43 10.08.2015 liegt bei
7 GM DAEWOO (ROK), GM KOREA (ROK) 03 56,7 35 10.08.2015 liegt bei
8 FIAT 09 58,1 40 10.08.2015 liegt bei
9 FORD, VOLVO 13 63,35; 13 63,35 43 10.08.2015 liegt bei
10 CITROEN, PEUGEOT, VOLVO 14 65,1 43 10.08.2015 liegt bei
11 OPEL, OPEL / VAUXHALL, SAAB 04 65,1 35 10.08.2015 liegt bei
12 OPEL, OPEL / VAUXHALL, SAAB 15 65,1 43 10.08.2015 liegt bei
13 AUDI, SEAT, SKODA, VOLKSWAGEN 05 57,1; 06 57,1 35 10.08.2015 liegt bei
14 AUDI, SEAT, SKODA, VOLKSWAGEN 16 57,1 43 10.08.2015 liegt bei
15 BMW AG, DAIMLER BENZ, 06 66,6 35 10.08.2015 liegt bei
DAIMLER (D),
MERCEDES-BENZ
16 DAEWOO MOTOR CO. LTD, 07 56,6 35 10.08.2015 liegt bei
DAEWOO-FSO Motor Sp. z
o.o.
17 DAEWOO MOTOR CO. LTD, 19 56,6 43 10.08.2015 liegt bei
DAEWOO-FSO Motor Sp. z
o.o.
19 SUZUKI, TOYOTA, TOYOTA/USA 17 60,1; 19 60,1 43 10.08.2015 liegt bei
18 SUZUKI, TOYOTA 07 60,1; 07 60,1 35 10.08.2015 liegt bei
20 HONDA 07 64,1; 07 64,1 35 10.08.2015 liegt bei
21 HONDA 18 64,1; 18 64,1; 19 64,1; 43 10.08.2015 liegt bei
19 64,1
22 NISSAN, RENAULT 08 66,1; 08 66,1; 08 66,1 40 10.08.2015 liegt bei
23 NISSAN, RENAULT 20 66,1; 20 66,1; 20 66,1 43 10.08.2015 liegt bei
24 DIAMOND, FORD MOTOR, HYUNDAI, 07 67,1; 07 67,1 35 10.08.2015 liegt bei
HYUNDAI MOTOR (CZ), KIA,
KIA MOTORS (SK), MAZDA, MITSUBISHI
25 DIAMOND, HYUNDAI, 19 67,1; 19 67,1 43 10.08.2015 liegt bei
HYUNDAI MOTOR (CZ), KIA,
KIA MOTORS (SK), MAZDA, MITSUBISHI
27 19 56,1 19 56,1 43 10.08.2015
26 07 56,1 07 56,1 35 10.08.2015
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0095-15-MURD
zur Erteilung einer ABE
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: KL-146
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 5 von 5
V.1.a. Nacharbeitsprofile:
s. Anlage: Nacharbeitsprofile - Skizze Radhaus
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
V.4. Radabdeckung:
s. Anlage: Radabdeckung
Schulz
Sachverständiger
München, 10.08.2015
SZ
