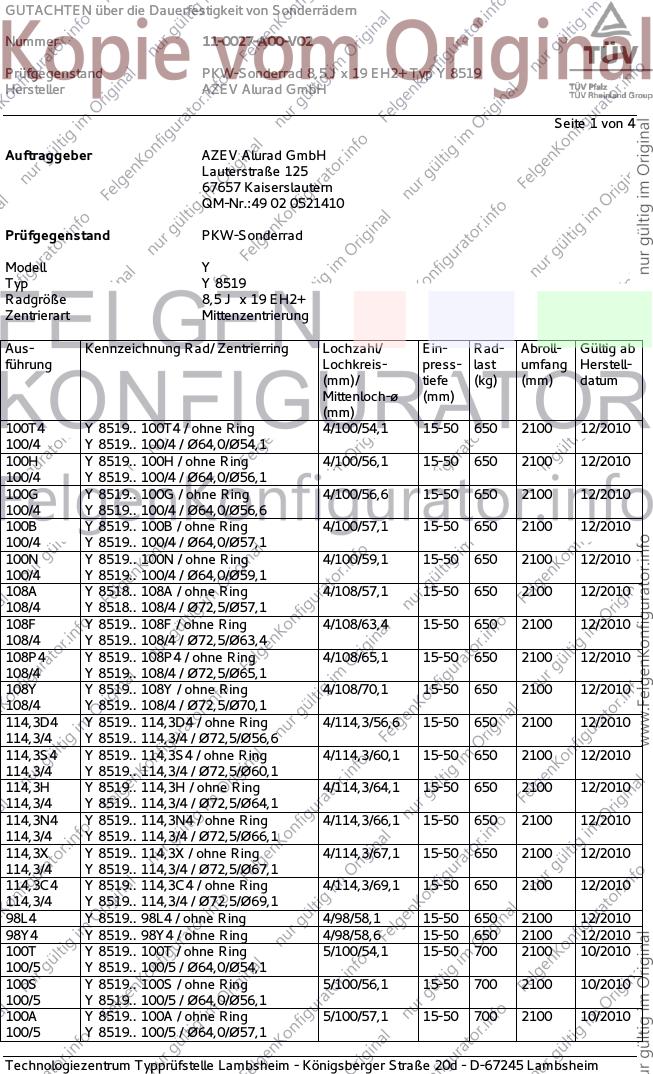

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0027-A00-V02
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ Y 8519
Hersteller AZEV Alurad GmbH
Seite 1 von 4
Auftraggeber AZEV Alurad GmbH
Lauterstraße 125
67657 Kaiserslautern
QM-Nr.:49 02 0521410
Prüfgegenstand PKW-Sonderrad
Modell Y
Typ Y 8519
Radgröße 8,5 J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
100T4 Y 8519.. 100T4 / ohne Ring 4/100/54,1 15-50 650 2100 12/2010
100/4 Y 8519.. 100/4 / Ø64,0/Ø54,1
100H Y 8519.. 100H / ohne Ring 4/100/56,1 15-50 650 2100 12/2010
100/4 Y 8519.. 100/4 / Ø64,0/Ø56,1
100G Y 8519.. 100G / ohne Ring 4/100/56,6 15-50 650 2100 12/2010
100/4 Y 8519.. 100/4 / Ø64,0/Ø56,6
100B Y 8519.. 100B / ohne Ring 4/100/57,1 15-50 650 2100 12/2010
100/4 Y 8519.. 100/4 / Ø64,0/Ø57,1
100N Y 8519.. 100N / ohne Ring 4/100/59,1 15-50 650 2100 12/2010
100/4 Y 8519.. 100/4 / Ø64,0/Ø59,1
108A Y 8518.. 108A / ohne Ring 4/108/57,1 15-50 650 2100 12/2010
108/4 Y 8518.. 108/4 / Ø72,5/Ø57,1
108F Y 8519.. 108F / ohne Ring 4/108/63,4 15-50 650 2100 12/2010
108/4 Y 8519.. 108/4 / Ø72,5/Ø63,4
108P4 Y 8519.. 108P4 / ohne Ring 4/108/65,1 15-50 650 2100 12/2010
108/4 Y 8519.. 108/4 / Ø72,5/Ø65,1
108Y Y 8519.. 108Y / ohne Ring 4/108/70,1 15-50 650 2100 12/2010
108/4 Y 8519.. 108/4 / Ø72,5/Ø70,1
114,3D4 Y 8519.. 114,3D4 / ohne Ring 4/114,3/56,6 15-50 650 2100 12/2010
114,3/4 Y 8519.. 114,3/4 / Ø72,5/Ø56,6
114,3S4 Y 8519.. 114,3S4 / ohne Ring 4/114,3/60,1 15-50 650 2100 12/2010
114,3/4 Y 8519.. 114,3/4 / Ø72,5/Ø60,1
114,3H Y 8519.. 114,3H / ohne Ring 4/114,3/64,1 15-50 650 2100 12/2010
114,3/4 Y 8519.. 114,3/4 / Ø72,5/Ø64,1
114,3N4 Y 8519.. 114,3N4 / ohne Ring 4/114,3/66,1 15-50 650 2100 12/2010
114,3/4 Y 8519.. 114,3/4 / Ø72,5/Ø66,1
114,3X Y 8519.. 114,3X / ohne Ring 4/114,3/67,1 15-50 650 2100 12/2010
114,3/4 Y 8519.. 114,3/4 / Ø72,5/Ø67,1
114,3C4 Y 8519.. 114,3C4 / ohne Ring 4/114,3/69,1 15-50 650 2100 12/2010
114,3/4 Y 8519.. 114,3/4 / Ø72,5/Ø69,1
98L4 Y 8519.. 98L4 / ohne Ring 4/98/58,1 15-50 650 2100 12/2010
98Y4 Y 8519.. 98Y4 / ohne Ring 4/98/58,6 15-50 650 2100 12/2010
100T Y 8519.. 100T / ohne Ring 5/100/54,1 15-50 700 2100 10/2010
100/5 Y 8519.. 100/5 / Ø64,0/Ø54,1
100S Y 8519.. 100S / ohne Ring 5/100/56,1 15-50 700 2100 10/2010
100/5 Y 8519.. 100/5 / Ø64,0/Ø56,1
100A Y 8519.. 100A / ohne Ring 5/100/57,1 15-50 700 2100 10/2010
100/5 Y 8519.. 100/5 / Ø64,0/Ø57,1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0027-A00-V02
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ Y 8519
Hersteller AZEV Alurad GmbH
Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
105G Y 8519.. 105G / ohne Ring 5/105/56,6 15-50 700 2100 10/2010
108L Y 8519.. 108L / ohne Ring 5/108/58,1 15-50 800 2100 10/2010
108/5 Y 8519.. 108/5 / Ø72,5/Ø58,1
108R Y 8519.. 108R / ohne Ring 5/108/60,1 15-50 800 2100 10/2010
108/5 Y 8519.. 108/5 / Ø72,5/Ø60,1
108W Y 8519.. 108W / ohne Ring 5/108/63,4 15-50 800 2100 10/2010
108/5 Y 8519.. 108/5 / Ø72,5/Ø63,4
108P Y 8519.. 108P / ohne Ring 5/108/65,1 15-50 800 2100 10/2010
108V Y 8519.. 108V / ohne Ring
108/5 Y 8519.. 108/5 / Ø72,5/Ø65,1
108FE Y 8519.. 108FE / ohne Ring 5/108/67,1 15-50 800 2100 10/2010
108XC Y 8519.. 108XC / ohne Ring
108/5 Y 8519.. 108/5 / Ø72,5/Ø67,1
110G Y 8519.. 110G / ohne Ring 5/110/65,1 15-50 800 2100 10/2010
112A Y 8519.. 112A / ohne Ring 5/112/57,1 15-50 800 2100 10/2010
112/5 Y 8519.. 112/5 / Ø72,5/Ø57,1
112F Y 8519.. 112F / ohne Ring 5/112/63,4 15-50 800 2100 10/2010
112/5 Y 8519.. 112/5 / Ø72,5/Ø63,4
112D Y 8519.. 112D / ohne Ring 5/112/66,6 15-50 800 2100 10/2010
112/5 Y 8519.. 112/5 / Ø72,5/Ø66,6
114,3SVX Y 8519.. 114,3SVX / ohne Ring 5/114,3/56,1 15-50 800 2100 10/2010
114,3/5 Y 8519.. 114,3/5 / Ø72,5/Ø56,1
114,3M Y 8519.. 114,3M / ohne Ring 5/114,3/59,6 15-50 800 2100 10/2010
114,3/5 Y 8519.. 114,3/5 / Ø72,5/Ø59,6
114,3T Y 8519.. 114,3T / ohne Ring 5/114,3/60,1 15-50 800 2100 10/2010
114,3/5 Y 8519.. 114,3/5 / Ø72,5/Ø60,1
114,3H5 Y 8519.. 114,3H5 / ohne Ring 5/114,3/64,1 15-50 800 2100 10/2010
114,3NSX Y 8519.. 114,3NSX / ohne Ring
114,3/5 Y 8519.. 114,3/5 / Ø72,5/Ø64,1
114,3N Y 8519.. 114,3N / ohne Ring 5/114,3/66,1 15-50 800 2100 10/2010
114,3/5 Y 8519.. 114,3/5 / Ø72,5/Ø66,1
114,3G Y 8519.. 114,3G / ohne Ring 5/114,3/66,6 15-50 800 2100 10/2010
114,3/5 Y 8519.. 114,3/5 / Ø72,5/Ø66,6
114,3MM Y 8519.. 114,3MM / ohne Ring 5/114,3/67,1 15-50 800 2100 10/2010
114,3/5 Y 8519.. 114,3/5 / Ø72,5/Ø67,1
114,3HL Y 8519.. 114,3HL / ohne Ring 5/114,3/70,1 15-50 800 2100 10/2010
114,3NSX Y 8519.. 114,3NSX / ohne Ring
114,3/5 Y 8519.. 114,3/5 / Ø72,5/Ø70,1
114,3Z Y 8519.. 114,3Z / ohne Ring 5/114,3/70,7 15-50 800 2100 10/2010
114,3/5 Y 8519.. 114,3/5 / Ø72,5/Ø70,6
114,3JE Y 8519.. 114,3JE / ohne Ring 5/114,3/71,6 15-50 800 2100 10/2010
115C Y 8519.. 115C / ohne Ring 5/115/70,2 15-50 800 2100 10/2010
115G Y 8519.. 115G / ohne Ring
115JE Y 8519.. 115JE / ohne Ring 5/115/71,5 15-50 800 2100 10/2010
118L Y 8519.. 118L / ohne Ring 5/118/71,1 15-50 800 2100 10/2010
120,65A Y 8519.. 120,65A / ohne Ring 5/120,65/73,8 15-50 800 2100 10/2010
120T Y 8519.. 120T / ohne Ring 5/120/60,1 15-50 800 2100 10/2010
120H Y 8519.. 120H / ohne Ring 5/120/64,1 15-50 800 2100 10/2010
120T5 Y 8519.. 120T5 / ohne Ring 5/120/65,1 15-50 800 2100 10/2010
120GM Y 8519.. 120GM / ohne Ring 5/120/67,1 15-50 800 2100 10/2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0027-A00-V02
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ Y 8519
Hersteller AZEV Alurad GmbH
Seite 3 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
120B Y 8519.. 120B / ohne Ring 5/120/72,6 15-50 800 2100 10/2010
120BM Y 8519.. 120BM / ohne Ring 5/120/74,1 15-50 800 2100 10/2010
98L Y 8519.. 98L / ohne Ring 5/98/58,1 15-50 700 2100 10/2010
98Y Y 8519.. 98Y / ohne Ring 5/98/58,6 15-50 700 2100 10/2010
Kennzeichnung
Herstellerzeichen AZEV
Radtyp und Ausführung Y 8519 (s.o.)
Radgröße 8,5 J x 19 EH2+
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ww. JAW; AUTOM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 215/35R19 24 800
5/120 215/35R19 36 800
5/120 215/35R19 48 800
5/120 215/35R19 50 800
4/100 215/35R19 24 650
4/100 215/35R19 36 650
4/100 215/35R19 50 650
4/114,3 215/35R19 24 650
4/114,3 215/35R19 36 650
4/114,3 215/35R19 50 650
5/100 215/35R19 24 700
5/100 215/35R19 36 700
5/100 215/35R19 50 700
5/108 215/35R19 24 800
5/108 215/35R19 36 800
5/108 215/35R19 50 800
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 11-0027-A00-V02
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ Y 8519
Hersteller AZEV Alurad GmbH
Seite 4 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/55R19 48 800
5/120 285/55R19 50 800
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 12,641 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab November 2010 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 03.11.2010
Radzeichnung Y 851915 Bl.1+2 06.09.2010
Beschreibung - 30.04.2015
Radzeichnung Y 851915.01 12.04.2015
Das Gutachten umfasst Blatt 1 bis 6.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Mai 2015
Messemer 00230019.DOC
