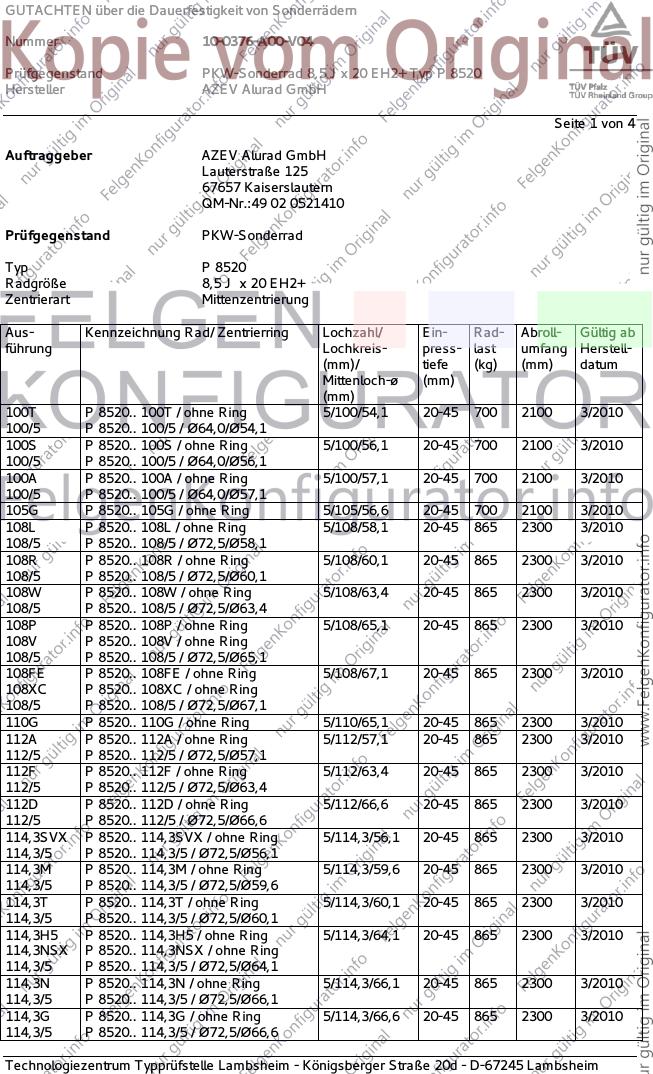

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0376-A00-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 EH2+ Typ P 8520
Hersteller AZEV Alurad GmbH
Seite 1 von 4
Auftraggeber AZEV Alurad GmbH
Lauterstraße 125
67657 Kaiserslautern
QM-Nr.:49 02 0521410
Prüfgegenstand PKW-Sonderrad
Typ P 8520
Radgröße 8,5 J x 20 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
100T P 8520.. 100T / ohne Ring 5/100/54,1 20-45 700 2100 3/2010
100/5 P 8520.. 100/5 / Ø64,0/Ø54,1
100S P 8520.. 100S / ohne Ring 5/100/56,1 20-45 700 2100 3/2010
100/5 P 8520.. 100/5 / Ø64,0/Ø56,1
100A P 8520.. 100A / ohne Ring 5/100/57,1 20-45 700 2100 3/2010
100/5 P 8520.. 100/5 / Ø64,0/Ø57,1
105G P 8520.. 105G / ohne Ring 5/105/56,6 20-45 700 2100 3/2010
108L P 8520.. 108L / ohne Ring 5/108/58,1 20-45 865 2300 3/2010
108/5 P 8520.. 108/5 / Ø72,5/Ø58,1
108R P 8520.. 108R / ohne Ring 5/108/60,1 20-45 865 2300 3/2010
108/5 P 8520.. 108/5 / Ø72,5/Ø60,1
108W P 8520.. 108W / ohne Ring 5/108/63,4 20-45 865 2300 3/2010
108/5 P 8520.. 108/5 / Ø72,5/Ø63,4
108P P 8520.. 108P / ohne Ring 5/108/65,1 20-45 865 2300 3/2010
108V P 8520.. 108V / ohne Ring
108/5 P 8520.. 108/5 / Ø72,5/Ø65,1
108FE P 8520.. 108FE / ohne Ring 5/108/67,1 20-45 865 2300 3/2010
108XC P 8520.. 108XC / ohne Ring
108/5 P 8520.. 108/5 / Ø72,5/Ø67,1
110G P 8520.. 110G / ohne Ring 5/110/65,1 20-45 865 2300 3/2010
112A P 8520.. 112A / ohne Ring 5/112/57,1 20-45 865 2300 3/2010
112/5 P 8520.. 112/5 / Ø72,5/Ø57,1
112F P 8520.. 112F / ohne Ring 5/112/63,4 20-45 865 2300 3/2010
112/5 P 8520.. 112/5 / Ø72,5/Ø63,4
112D P 8520.. 112D / ohne Ring 5/112/66,6 20-45 865 2300 3/2010
112/5 P 8520.. 112/5 / Ø72,5/Ø66,6
114,3SVX P 8520.. 114,3SVX / ohne Ring 5/114,3/56,1 20-45 865 2300 3/2010
114,3/5 P 8520.. 114,3/5 / Ø72,5/Ø56,1
114,3M P 8520.. 114,3M / ohne Ring 5/114,3/59,6 20-45 865 2300 3/2010
114,3/5 P 8520.. 114,3/5 / Ø72,5/Ø59,6
114,3T P 8520.. 114,3T / ohne Ring 5/114,3/60,1 20-45 865 2300 3/2010
114,3/5 P 8520.. 114,3/5 / Ø72,5/Ø60,1
114,3H5 P 8520.. 114,3H5 / ohne Ring 5/114,3/64,1 20-45 865 2300 3/2010
114,3NSX P 8520.. 114,3NSX / ohne Ring
114,3/5 P 8520.. 114,3/5 / Ø72,5/Ø64,1
114,3N P 8520.. 114,3N / ohne Ring 5/114,3/66,1 20-45 865 2300 3/2010
114,3/5 P 8520.. 114,3/5 / Ø72,5/Ø66,1
114,3G P 8520.. 114,3G / ohne Ring 5/114,3/66,6 20-45 865 2300 3/2010
114,3/5 P 8520.. 114,3/5 / Ø72,5/Ø66,6
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0376-A00-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 EH2+ Typ P 8520
Hersteller AZEV Alurad GmbH
Seite 2 von 4
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
114,3MM P 8520.. 114,3MM / ohne Ring 5/114,3/67,1 20-45 865 2300 3/2010
114,3/5 P 8520.. 114,3/5 / Ø72,5/Ø67,1
114,3HL P 8520.. 114,3HL / ohne Ring 5/114,3/70,1 20-45 865 2300 3/2010
114,3NSX P 8520.. 114,3NSX / ohne Ring
114,3/5 P 8520.. 114,3/5 / Ø72,5/Ø70,1
114,3Z P 8520.. 114,3Z / ohne Ring 5/114,3/70,7 20-45 865 2300 3/2010
114,3/5 P 8520.. 114,3/5 / Ø72,5/Ø70,6
114,3JE P 8520.. 114,3JE / ohne Ring 5/114,3/71,6 20-45 865 2300 3/2010
115G P 8520.. 115G / ohne Ring 5/115/70,2 20-45 865 2300 3/2010
115JE P 8520.. 115JE / ohne Ring 5/115/71,5 20-45 865 2300 3/2010
118L P 8520.. 118L / ohne Ring 5/118/71,1 20-45 865 2300 3/2010
120,65A P 8520.. 120,65A / ohne Ring 5/120,65/73,8 20-45 865 2300 3/2010
120T P 8520.. 120T / ohne Ring 5/120/60,1 20-45 865 2300 3/2010
120H P 8520.. 120H / ohne Ring 5/120/64,1 20-45 865 2300 3/2010
120T5 P 8520.. 120T5 / ohne Ring 5/120/65,1 20-45 865 2300 3/2010
120GM P 8520.. 120GM / ohne Ring 5/120/67,1 20-45 865 2300 3/2010
120B P 8520.. 120B / ohne Ring 5/120/72,6 20-45 865 2300 3/2010
120BM P 8520.. 120BM / ohne Ring 5/120/74,1 20-45 865 2300 3/2010
127JE P 8520.. 127JE / ohne Ring 5/127/71,6 28-32 750 2250 12/2010
127JE P 8520 127JE / ohne Ring 5/127/71,6 40-45 865 2300 4/2011
130P1 P 8520.. 130P1 / ohne Ring 5/130/71,5 40-45 865 2300 3/2010
98L P 8520.. 98L / ohne Ring 5/98/58,1 20-45 700 2100 3/2010
Kennzeichnung
Herstellerzeichen AZEV
Radtyp und Ausführung P 8520 (s.o.)
Radgröße 8,5 J x 20 EH2+
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ww. JAW, AUTOM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0376-A00-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 EH2+ Typ P 8520
Hersteller AZEV Alurad GmbH
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 225/30R20 35 700
5/100 225/30R20 45 700
5/108 225/30R20 35 865
5/108 225/30R20 45 865
5/120 225/30R20 35 865
5/120 225/30R20 45 865
5/130 225/30R20 43 865
5/127 235/30R20 32 750
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 305/50R20 45 865
5/130 305/50R20 43 865
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 14,238 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab März 2010 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 16.03.2010
Radzeichnung P852015 18.12.2009
Radzeichnung P852020 18.12.2009
mit Änderung vom 19.05.2011
Beschreibung 07.12.2015
Radzeichnung P8520 15.05 06.11.2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 10-0376-A00-V04
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 EH2+ Typ P 8520
Hersteller AZEV Alurad GmbH
Seite 4 von 4
Das Gutachten umfasst Blatt 1 bis 4.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Dezember 2015
Messemer 00239922.DOC
