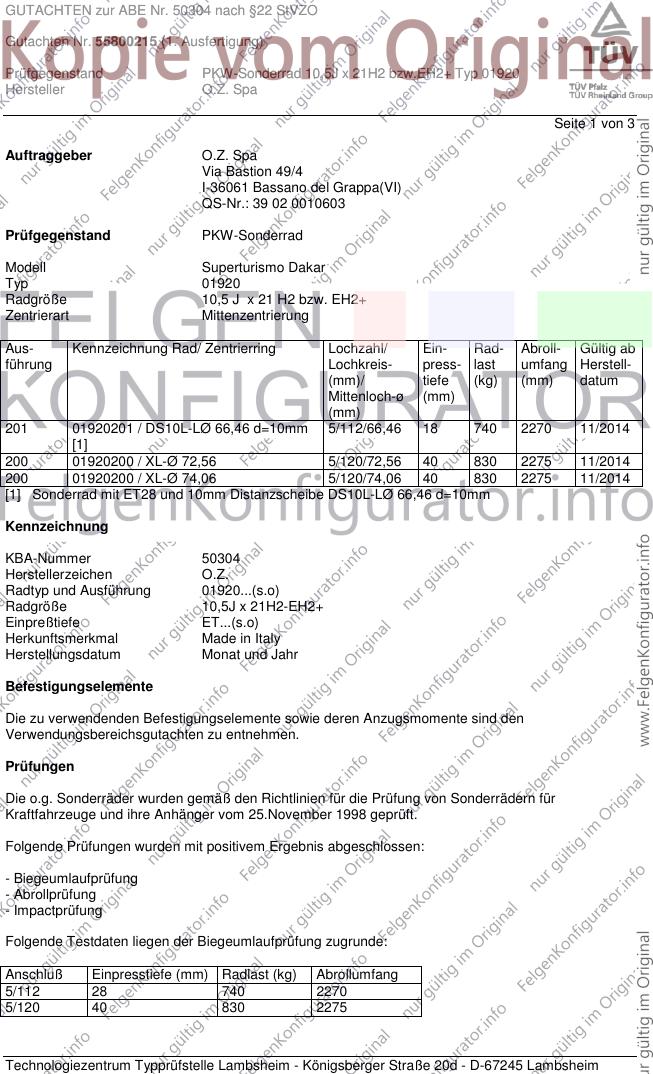

GUTACHTEN zur ABE Nr. 50304 nach §22 StVZO
Gutachten Nr. 55800215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10,5J x 21H2 bzw.EH2+ Typ 01920
Hersteller O.Z. Spa
Seite 1 von 3
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Superturismo Dakar
Typ 01920
Radgröße 10,5 J x 21 H2 bzw. EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
201 01920201 / DS10L-LØ 66,46 d=10mm 5/112/66,46
18 740 2270 11/2014
[1]
200 01920200 / XL-Ø 72,56 5/120/72,56 40 830 2275 11/2014
200 01920200 / XL-Ø 74,06 5/120/74,06 40 830 2275 11/2014
[1] Sonderrad mit ET28 und 10mm Distanzscheibe DS10L-LØ 66,46 d=10mm
Kennzeichnung
KBA-Nummer 50304
Herstellerzeichen O.Z.
Radtyp und Ausführung 01920...(s.o)
Radgröße 10,5J x 21H2-EH2+
Einpreßtiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 28 740 2270
5/120 40 830 2275
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50304 nach §22 StVZO
Gutachten Nr. 55800215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10,5J x 21H2 bzw.EH2+ Typ 01920
Hersteller O.Z. Spa
Seite 2 von 3
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 265/35R21 40 900
5/112 265/35R21 28 740
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 305/30R21 40 830
5/112 305/30R21 28 830
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 15,3 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese beim TÜV Rheinland Group ab
Januar 2015 durchgeführt.
Hinweise zum Sonderrad
Die Ausführungen 200 werden mit der Humpform EH2+ gefertigt.
Für die Sonderradausführung 200 wurde kein Verwendungsbereich festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50304 nach §22 StVZO
Gutachten Nr. 55800215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10,5J x 21H2 bzw.EH2+ Typ 01920
Hersteller O.Z. Spa
Seite 3 von 3
Anlagen
Beschreibung - 28.01.2015
Radzeichnung 01-21-105-500/03 27.01.2015
Radzeichnung 01-21-105-500/04 27.01.2015
Befestigungsmittelzeichnung 98_01_00-12-2 29.10.2013
mit Änderung vom 29.04.2014
Befestigungsmittelzeichnung 98_01_00-11-0 29.10.2013
Zentrierringzeichnung 98_01_00-16-2 29.10.2013
mit Änderung vom 28.04.2014
Nabenkappenzeichnung 98-13-0653-00/02 19.09.2014
Nabenkappenzeichnung CS65-POR 23.05.2014
mit Änderung vom 23.07.2014
Spacers 98_01_00-17-2 29.10.2013
mit Änderung vom 06.11.2014
Verwendungen Anlage 1 10.04.2015
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. April 2015
Pohl 00227106.DOC
