TÜV SÜD Auto Service GmbH
Westendstr 199
D - 80686 München
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG DER ABE 5049 9
366-0101-15-MURD
Antragsteller: AUTO IMAGEN S.L.
28669 Boadilla del Monte, Madrid
Art: Sonderrad 7 1/2 J X 17 H2
Typ: KL-196
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung der ABE 50499 verliert seine
Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den
Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.

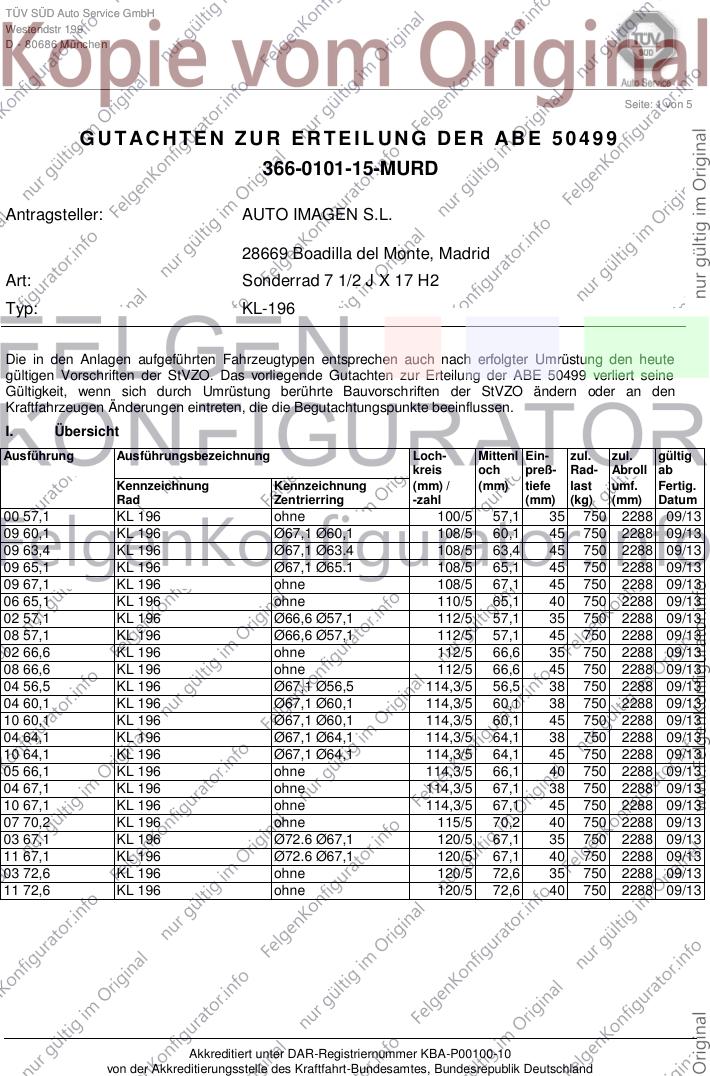

I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
00 57,1 KL 196 ohne 100/5 57,1 35 750 2288 09/13
09 60,1 KL 196 Ø67,1 Ø60,1 108/5 60,1 45 750 2288 09/13
09 63,4 KL 196 Ø67,1 Ø63.4 108/5 63,4 45 750 2288 09/13
09 65,1 KL 196 Ø67,1 Ø65.1 108/5 65,1 45 750 2288 09/13
09 67,1 KL 196 ohne 108/5 67,1 45 750 2288 09/13
06 65,1 KL 196 ohne 110/5 65,1 40 750 2288 09/13
02 57,1 KL 196 Ø66,6 Ø57,1 112/5 57,1 35 750 2288 09/13
08 57,1 KL 196 Ø66,6 Ø57,1 112/5 57,1 45 750 2288 09/13
02 66,6 KL 196 ohne 112/5 66,6 35 750 2288 09/13
08 66,6 KL 196 ohne 112/5 66,6 45 750 2288 09/13
04 56,5 KL 196 Ø67,1 Ø56,5 114,3/5 56,5 38 750 2288 09/13
04 60,1 KL 196 Ø67,1 Ø60,1 114,3/5 60,1 38 750 2288 09/13
10 60,1 KL 196 Ø67,1 Ø60,1 114,3/5 60,1 45 750 2288 09/13
04 64,1 KL 196 Ø67,1 Ø64,1 114,3/5 64,1 38 750 2288 09/13
10 64,1 KL 196 Ø67,1 Ø64,1 114,3/5 64,1 45 750 2288 09/13
05 66,1 KL 196 ohne 114,3/5 66,1 40 750 2288 09/13
04 67,1 KL 196 ohne 114,3/5 67,1 38 750 2288 09/13
10 67,1 KL 196 ohne 114,3/5 67,1 45 750 2288 09/13
07 70,2 KL 196 ohne 115/5 70,2 40 750 2288 09/13
03 67,1 KL 196 Ø72.6 Ø67,1 120/5 67,1 35 750 2288 09/13
11 67,1 KL 196 Ø72.6 Ø67,1 120/5 67,1 40 750 2288 09/13
03 72,6 KL 196 ohne 120/5 72,6 35 750 2288 09/13
11 72,6 KL 196 ohne 120/5 72,6 40 750 2288 09/13
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0101-15-MURD
zur Erteilung der ABE 50499
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: KL-196
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 2 von 5

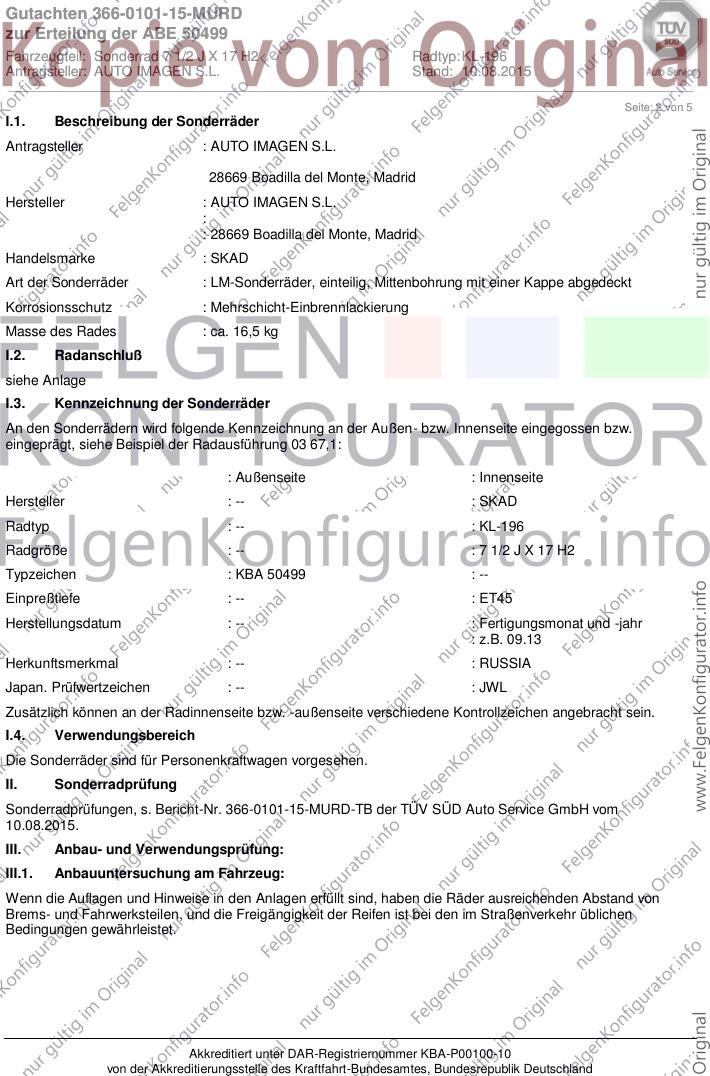

I.1. Beschreibung der Sonderräder
Antragsteller : AUTO IMAGEN S.L.
28669 Boadilla del Monte, Madrid
Hersteller : AUTO IMAGEN S.L.
:
: 28669 Boadilla del Monte, Madrid
Handelsmarke : SKAD
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 16,5 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 03 67,1:
: Außenseite : Innenseite
Hersteller : -- : SKAD
Radtyp : -- : KL-196
Radgröße : -- : 7 1/2 J X 17 H2
Typzeichen : KBA 50499 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 09.13
Herkunftsmerkmal : -- : RUSSIA
Japan. Prüfwertzeichen : -- : JWL
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0101-15-MURD-TB der TÜV SÜD Auto Service GmbH vom
10.08.2015.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0101-15-MURD
zur Erteilung der ABE 50499
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: KL-196
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 3 von 5

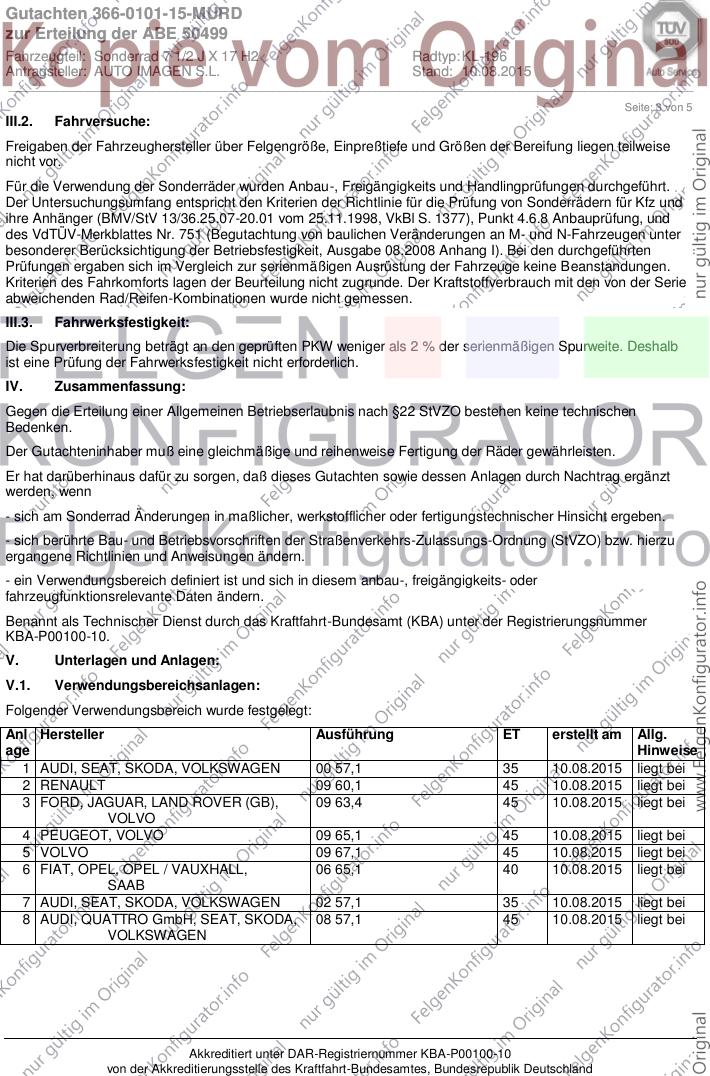

III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt als Technischer Dienst durch das Kraftfahrt-Bundesamt (KBA) unter der Registrierungsnummer
KBA-P00100-10.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 AUDI, SEAT, SKODA, VOLKSWAGEN 00 57,1 35 10.08.2015 liegt bei
2 RENAULT 09 60,1 45 10.08.2015 liegt bei
3 FORD, JAGUAR, LAND ROVER (GB), 09 63,4 45 10.08.2015 liegt bei
VOLVO
4 PEUGEOT, VOLVO 09 65,1 45 10.08.2015 liegt bei
5 VOLVO 09 67,1 45 10.08.2015 liegt bei
6 FIAT, OPEL, OPEL / VAUXHALL, 06 65,1 40 10.08.2015 liegt bei
SAAB
7 AUDI, SEAT, SKODA, VOLKSWAGEN 02 57,1 35 10.08.2015 liegt bei
8 AUDI, QUATTRO GmbH, SEAT, SKODA, 08 57,1 45 10.08.2015 liegt bei
VOLKSWAGEN
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0101-15-MURD
zur Erteilung der ABE 50499
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: KL-196
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 4 von 5

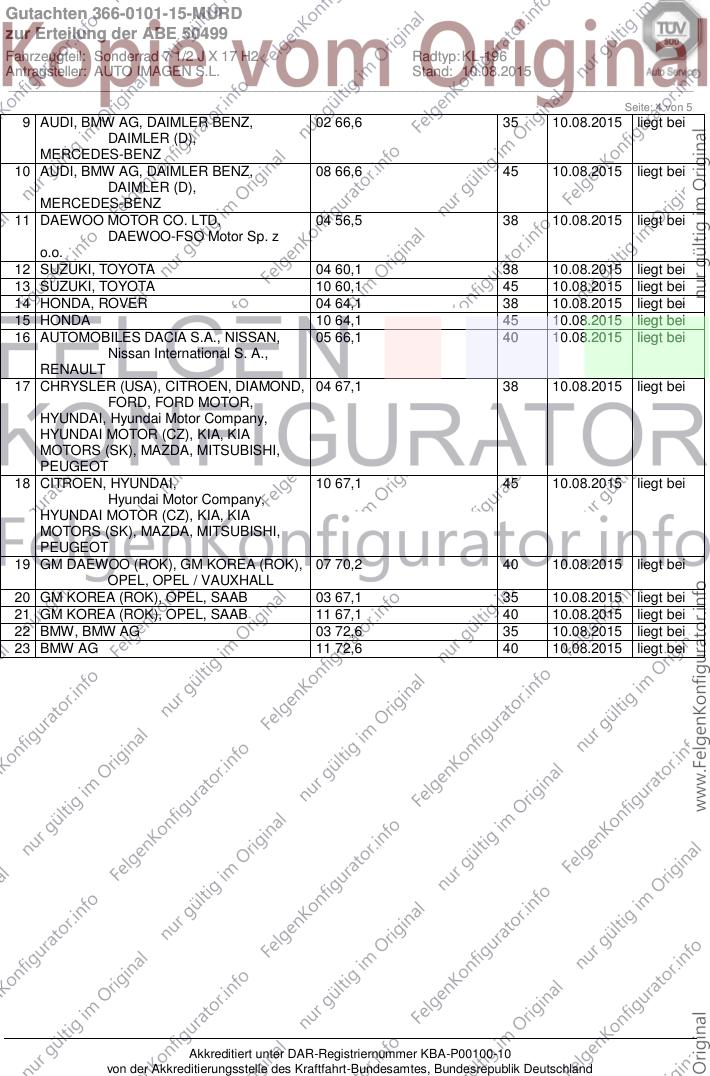

9 AUDI, BMW AG, DAIMLER BENZ, 02 66,6 35 10.08.2015 liegt bei
DAIMLER (D),
MERCEDES-BENZ
10 AUDI, BMW AG, DAIMLER BENZ, 08 66,6 45 10.08.2015 liegt bei
DAIMLER (D),
MERCEDES-BENZ
11 DAEWOO MOTOR CO. LTD, 04 56,5 38 10.08.2015 liegt bei
DAEWOO-FSO Motor Sp. z
o.o.
12 SUZUKI, TOYOTA 04 60,1 38 10.08.2015 liegt bei
13 SUZUKI, TOYOTA 10 60,1 45 10.08.2015 liegt bei
14 HONDA, ROVER 04 64,1 38 10.08.2015 liegt bei
15 HONDA 10 64,1 45 10.08.2015 liegt bei
16 AUTOMOBILES DACIA S.A., NISSAN, 05 66,1 40 10.08.2015 liegt bei
Nissan International S. A.,
RENAULT
17 CHRYSLER (USA), CITROEN, DIAMOND, 04 67,1 38 10.08.2015 liegt bei
FORD, FORD MOTOR,
HYUNDAI, Hyundai Motor Company,
HYUNDAI MOTOR (CZ), KIA, KIA
MOTORS (SK), MAZDA, MITSUBISHI,
PEUGEOT
18 CITROEN, HYUNDAI, 10 67,1 45 10.08.2015 liegt bei
Hyundai Motor Company,
HYUNDAI MOTOR (CZ), KIA, KIA
MOTORS (SK), MAZDA, MITSUBISHI,
PEUGEOT
19 GM DAEWOO (ROK), GM KOREA (ROK), 07 70,2 40 10.08.2015 liegt bei
OPEL, OPEL / VAUXHALL
20 GM KOREA (ROK), OPEL, SAAB 03 67,1 35 10.08.2015 liegt bei
21 GM KOREA (ROK), OPEL, SAAB 11 67,1 40 10.08.2015 liegt bei
22 BMW, BMW AG 03 72,6 35 10.08.2015 liegt bei
23 BMW AG 11 72,6 40 10.08.2015 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0101-15-MURD
zur Erteilung der ABE 50499
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: KL-196
Antragsteller: AUTO IMAGEN S.L. Stand: 10.08.2015
__________________________________________________________________________________________________________________
Seite: 5 von 5
V.1.a. Nacharbeitsprofile:
s. Anlage: Nacharbeitsprofile - Skizze Radhaus
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
V.4. Radabdeckung:
s. Anlage: Radabdeckung
Schulz
Sachverständiger
München, 10.08.2015
SZ
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
