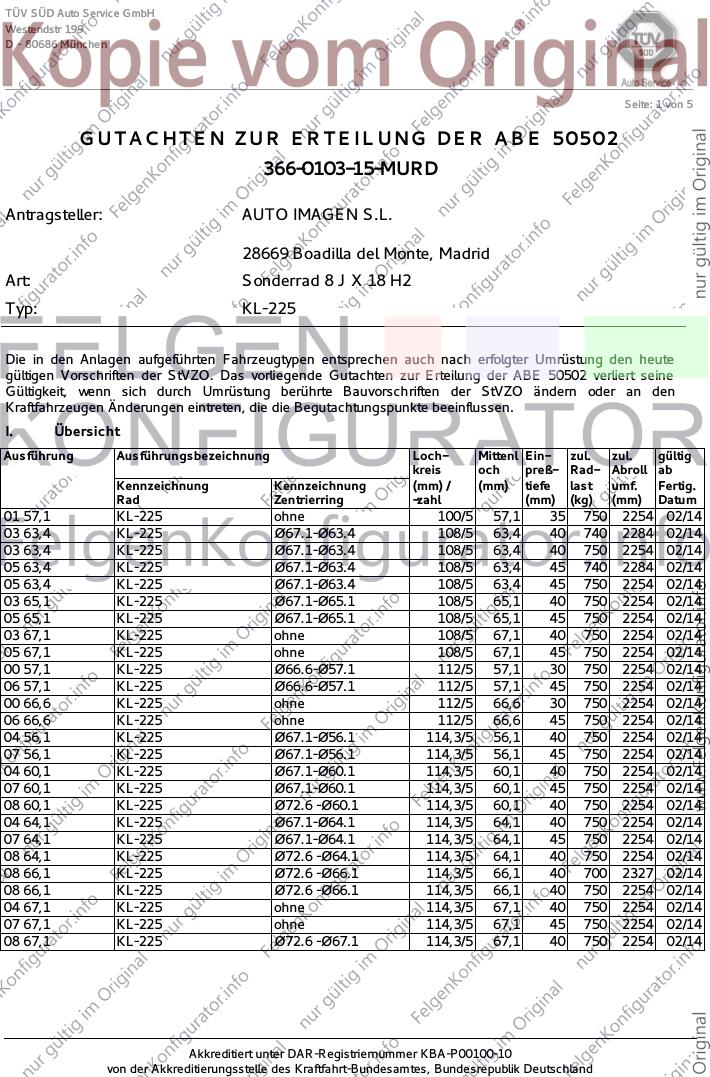

TÜV SÜD Auto Service GmbH
Westendstr 199
D - 80686 München
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG DER ABE 5050 2
366-0103-15-MURD
Antragsteller: AUTO IMAGEN S.L.
28669 Boadilla del Monte, Madrid
Art: Sonderrad 8 J X 18 H2
Typ: KL-225
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung der ABE 50502 verliert seine
Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den
Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
01 57,1 KL-225 ohne 100/5 57,1 35 750 2254 02/14
03 63,4 KL-225 Ø67.1-Ø63.4 108/5 63,4 40 740 2284 02/14
03 63,4 KL-225 Ø67.1-Ø63.4 108/5 63,4 40 750 2254 02/14
05 63,4 KL-225 Ø67.1-Ø63.4 108/5 63,4 45 740 2284 02/14
05 63,4 KL-225 Ø67.1-Ø63.4 108/5 63,4 45 750 2254 02/14
03 65,1 KL-225 Ø67.1-Ø65.1 108/5 65,1 40 750 2254 02/14
05 65,1 KL-225 Ø67.1-Ø65.1 108/5 65,1 45 750 2254 02/14
03 67,1 KL-225 ohne 108/5 67,1 40 750 2254 02/14
05 67,1 KL-225 ohne 108/5 67,1 45 750 2254 02/14
00 57,1 KL-225 Ø66.6-Ø57.1 112/5 57,1 30 750 2254 02/14
06 57,1 KL-225 Ø66.6-Ø57.1 112/5 57,1 45 750 2254 02/14
00 66,6 KL-225 ohne 112/5 66,6 30 750 2254 02/14
06 66,6 KL-225 ohne 112/5 66,6 45 750 2254 02/14
04 56,1 KL-225 Ø67.1-Ø56.1 114,3/5 56,1 40 750 2254 02/14
07 56,1 KL-225 Ø67.1-Ø56.1 114,3/5 56,1 45 750 2254 02/14
04 60,1 KL-225 Ø67.1-Ø60.1 114,3/5 60,1 40 750 2254 02/14
07 60,1 KL-225 Ø67.1-Ø60.1 114,3/5 60,1 45 750 2254 02/14
08 60,1 KL-225 Ø72.6 -Ø60.1 114,3/5 60,1 40 750 2254 02/14
04 64,1 KL-225 Ø67.1-Ø64.1 114,3/5 64,1 40 750 2254 02/14
07 64,1 KL-225 Ø67.1-Ø64.1 114,3/5 64,1 45 750 2254 02/14
08 64,1 KL-225 Ø72.6 -Ø64.1 114,3/5 64,1 40 750 2254 02/14
08 66,1 KL-225 Ø72.6 -Ø66.1 114,3/5 66,1 40 700 2327 02/14
08 66,1 KL-225 Ø72.6 -Ø66.1 114,3/5 66,1 40 750 2254 02/14
04 67,1 KL-225 ohne 114,3/5 67,1 40 750 2254 02/14
07 67,1 KL-225 ohne 114,3/5 67,1 45 750 2254 02/14
08 67,1 KL-225 Ø72.6 -Ø67.1 114,3/5 67,1 40 750 2254 02/14
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0103-15-MURD
zur Erteilung der ABE 50502
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: KL-225
Antragsteller: AUTO IMAGEN S.L. Stand: 18.11.2015
__________________________________________________________________________________________________________________

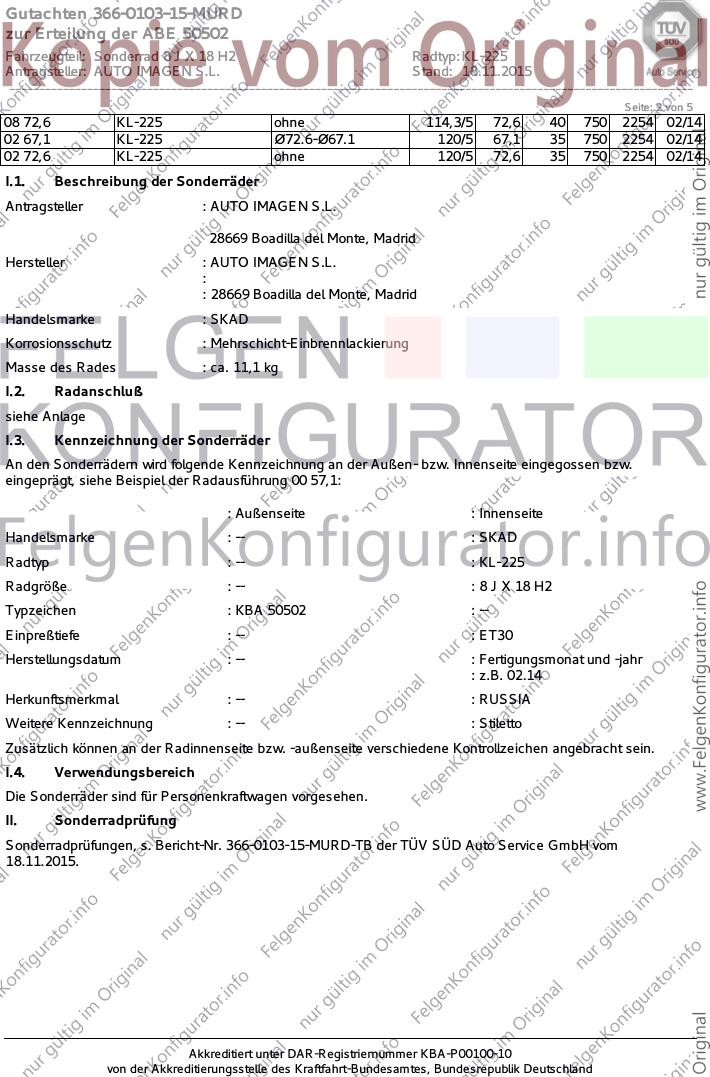

Seite: 2 von 5
08 72,6 KL-225 ohne 114,3/5 72,6 40 750 2254 02/14
02 67,1 KL-225 Ø72.6-Ø67.1 120/5 67,1 35 750 2254 02/14
02 72,6 KL-225 ohne 120/5 72,6 35 750 2254 02/14
I.1. Beschreibung der Sonderräder
Antragsteller : AUTO IMAGEN S.L.
28669 Boadilla del Monte, Madrid
Hersteller : AUTO IMAGEN S.L.
:
: 28669 Boadilla del Monte, Madrid
Handelsmarke : SKAD
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 11,1 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 00 57,1:
: Außenseite : Innenseite
Handelsmarke : -- : SKAD
Radtyp : -- : KL-225
Radgröße : -- : 8 J X 18 H2
Typzeichen : KBA 50502 : --
Einpreßtiefe : -- : ET30
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 02.14
Herkunftsmerkmal : -- : RUSSIA
Weitere Kennzeichnung : -- : Stiletto
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0103-15-MURD-TB der TÜV SÜD Auto Service GmbH vom
18.11.2015.
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0103-15-MURD
zur Erteilung der ABE 50502
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: KL-225
Antragsteller: AUTO IMAGEN S.L. Stand: 18.11.2015
__________________________________________________________________________________________________________________

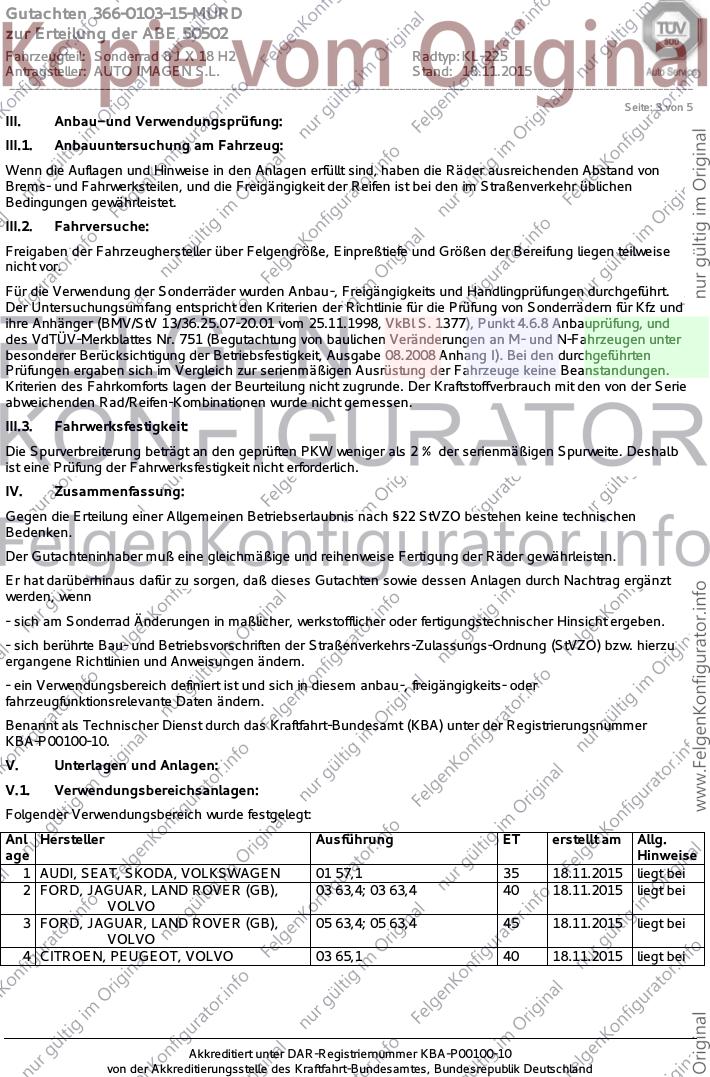

Seite: 3 von 5
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt als Technischer Dienst durch das Kraftfahrt-Bundesamt (KBA) unter der Registrierungsnummer
KBA-P00100-10.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 AUDI, SEAT, SKODA, VOLKSWAGEN 01 57,1 35 18.11.2015 liegt bei
2 FORD, JAGUAR, LAND ROVER (GB), 03 63,4; 03 63,4 40 18.11.2015 liegt bei
VOLVO
3 FORD, JAGUAR, LAND ROVER (GB), 05 63,4; 05 63,4 45 18.11.2015 liegt bei
VOLVO
4 CITROEN, PEUGEOT, VOLVO 03 65,1 40 18.11.2015 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0103-15-MURD
zur Erteilung der ABE 50502
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: KL-225
Antragsteller: AUTO IMAGEN S.L. Stand: 18.11.2015
__________________________________________________________________________________________________________________

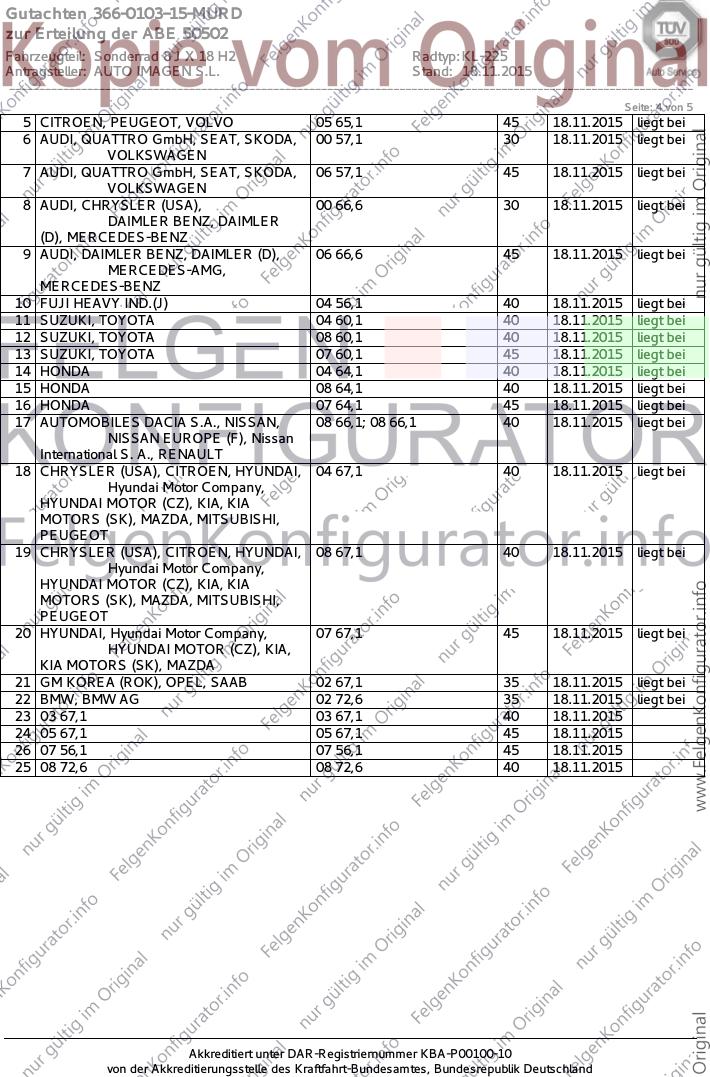

Seite: 4 von 5
5 CITROEN, PEUGEOT, VOLVO 05 65,1 45 18.11.2015 liegt bei
6 AUDI, QUATTRO GmbH, SEAT, SKODA, 00 57,1 30 18.11.2015 liegt bei
VOLKSWAGEN
7 AUDI, QUATTRO GmbH, SEAT, SKODA, 06 57,1 45 18.11.2015 liegt bei
VOLKSWAGEN
8 AUDI, CHRYSLER (USA), 00 66,6 30 18.11.2015 liegt bei
DAIMLER BENZ, DAIMLER
(D), MERCEDES-BENZ
9 AUDI, DAIMLER BENZ, DAIMLER (D), 06 66,6 45 18.11.2015 liegt bei
MERCEDES-AMG,
MERCEDES-BENZ
10 FUJI HEAVY IND.(J) 04 56,1 40 18.11.2015 liegt bei
11 SUZUKI, TOYOTA 04 60,1 40 18.11.2015 liegt bei
12 SUZUKI, TOYOTA 08 60,1 40 18.11.2015 liegt bei
13 SUZUKI, TOYOTA 07 60,1 45 18.11.2015 liegt bei
14 HONDA 04 64,1 40 18.11.2015 liegt bei
15 HONDA 08 64,1 40 18.11.2015 liegt bei
16 HONDA 07 64,1 45 18.11.2015 liegt bei
17 AUTOMOBILES DACIA S.A., NISSAN, 08 66,1; 08 66,1 40 18.11.2015 liegt bei
NISSAN EUROPE (F), Nissan
International S. A., RENAULT
18 CHRYSLER (USA), CITROEN, HYUNDAI, 04 67,1 40 18.11.2015 liegt bei
Hyundai Motor Company,
HYUNDAI MOTOR (CZ), KIA, KIA
MOTORS (SK), MAZDA, MITSUBISHI,
PEUGEOT
19 CHRYSLER (USA), CITROEN, HYUNDAI, 08 67,1 40 18.11.2015 liegt bei
Hyundai Motor Company,
HYUNDAI MOTOR (CZ), KIA, KIA
MOTORS (SK), MAZDA, MITSUBISHI,
PEUGEOT
20 HYUNDAI, Hyundai Motor Company, 07 67,1 45 18.11.2015 liegt bei
HYUNDAI MOTOR (CZ), KIA,
KIA MOTORS (SK), MAZDA
21 GM KOREA (ROK), OPEL, SAAB 02 67,1 35 18.11.2015 liegt bei
22 BMW, BMW AG 02 72,6 35 18.11.2015 liegt bei
23 03 67,1 03 67,1 40 18.11.2015
24 05 67,1 05 67,1 45 18.11.2015
26 07 56,1 07 56,1 45 18.11.2015
25 08 72,6 08 72,6 40 18.11.2015
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0103-15-MURD
zur Erteilung der ABE 50502
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: KL-225
Antragsteller: AUTO IMAGEN S.L. Stand: 18.11.2015
__________________________________________________________________________________________________________________

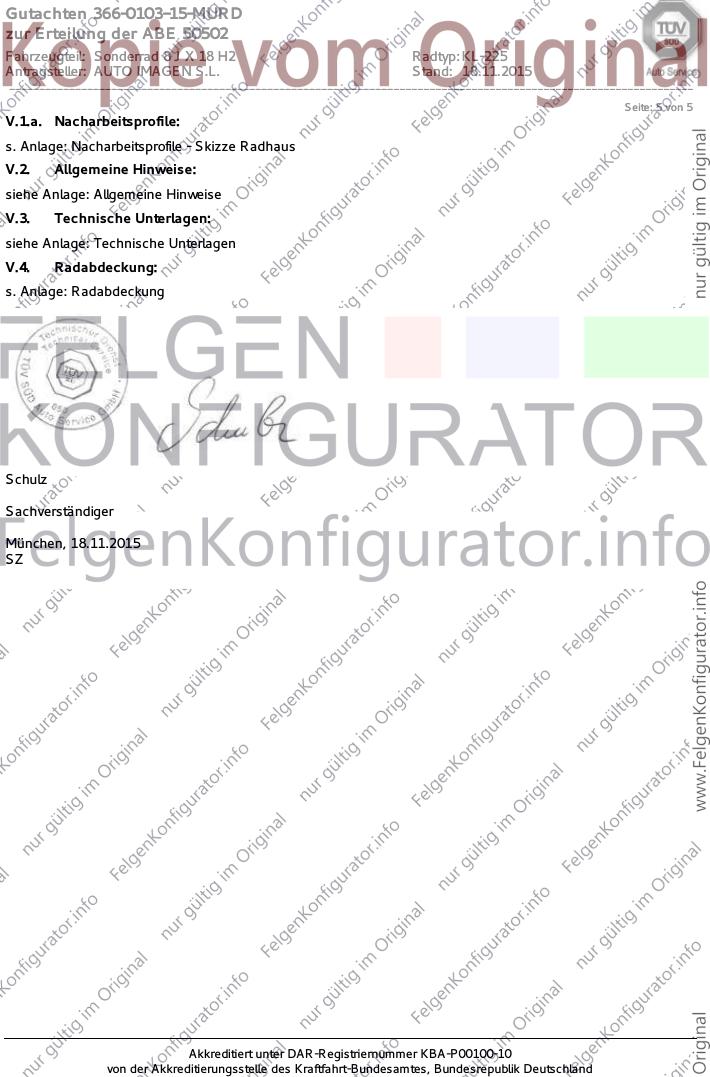

Seite: 5 von 5
V.1.a. Nacharbeitsprofile:
s. Anlage: Nacharbeitsprofile - Skizze Radhaus
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
V.4. Radabdeckung:
s. Anlage: Radabdeckung
Schulz
Sachverständiger
München, 18.11.2015
SZ
