TÜV AUSTRIA Deutschstraße 10 15-TARR-0188
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49257
366-0241-12-WIRD/N5
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 7 J X 16 EH2+
Typ: TTBP
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49257
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTBP9GA31E671 PCD120 ET31 Ø72.6 Ø67.1 120/5 67,1 31 665 1995 12/13
TTBP9GA40E671 PCD120 ET40 Ø72.6 Ø67.1 120/5 67,1 40 665 1995 12/13
TTBP9KA31E671 PCD120 ET31 Ø72.6 Ø67.1 120/5 67,1 31 665 1995 12/13
TTBP9KA31671 PCD120 ET31 Ø72.6 Ø67.1 120/5 67,1 31 665 1995 12/13
TTBP9KA35A671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 665 1995 12/13
TTBP9KA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 665 1995 12/13
TTBP9KA40E671 PCD120 ET40 Ø72.6 Ø67.1 120/5 67,1 40 665 1995 12/13
TTBP9KA42A671 PCD120 ET42 Ø72.6 Ø67.1 120/5 67,1 42 665 1995 12/13
TTBP9KA42671 PCD120 ET42 Ø72.6 Ø67.1 120/5 67,1 42 665 1995 12/13
TTBP9SA31E671 PCD120 ET31 Ø72.6 Ø67.1 120/5 67,1 31 665 1995 12/13
TTBP9SA31671 PCD120 ET31 Ø72.6 Ø67.1 120/5 67,1 31 665 1995 12/13
TTBP9SA35A671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 665 1995 12/13
TTBP9SA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 665 1995 12/13
TTBP9SA40E671 PCD120 ET40 Ø72.6 Ø67.1 120/5 67,1 40 665 1995 12/13
TTBP9SA42A671 PCD120 ET42 Ø72.6 Ø67.1 120/5 67,1 42 665 1995 12/13
TTBP9SA42671 PCD120 ET42 Ø72.6 Ø67.1 120/5 67,1 42 665 1995 12/13
TTBP9GA31E726 PCD120 ET31 ohne 120/5 72,6 31 665 1995 12/13
TTBP9GA40E726 PCD120 ET40 ohne 120/5 72,6 40 665 1995 12/13
TTBP9KA31E726 PCD120 ET31 ohne 120/5 72,6 31 665 1995 12/13
TTBP9KA31726 PCD120 ET31 ohne 120/5 72,6 31 665 1995 12/13
TTBP9KA35A726 PCD120 ET35 ohne 120/5 72,6 35 665 1995 12/13
TTBP9KA35726 PCD120 ET35 ohne 120/5 72,6 35 665 1995 12/13
TTBP9KA40E726 PCD120 ET40 ohne 120/5 72,6 40 665 1995 12/13
TTBP9KA42A726 PCD120 ET42 ohne 120/5 72,6 42 665 1995 12/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0241-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49257
Fahrzeugteil: Sonderrad 7 J X 16 EH2+ Radtyp: TTBP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 06.03.2015
__________________________________________________________________________________________________________________

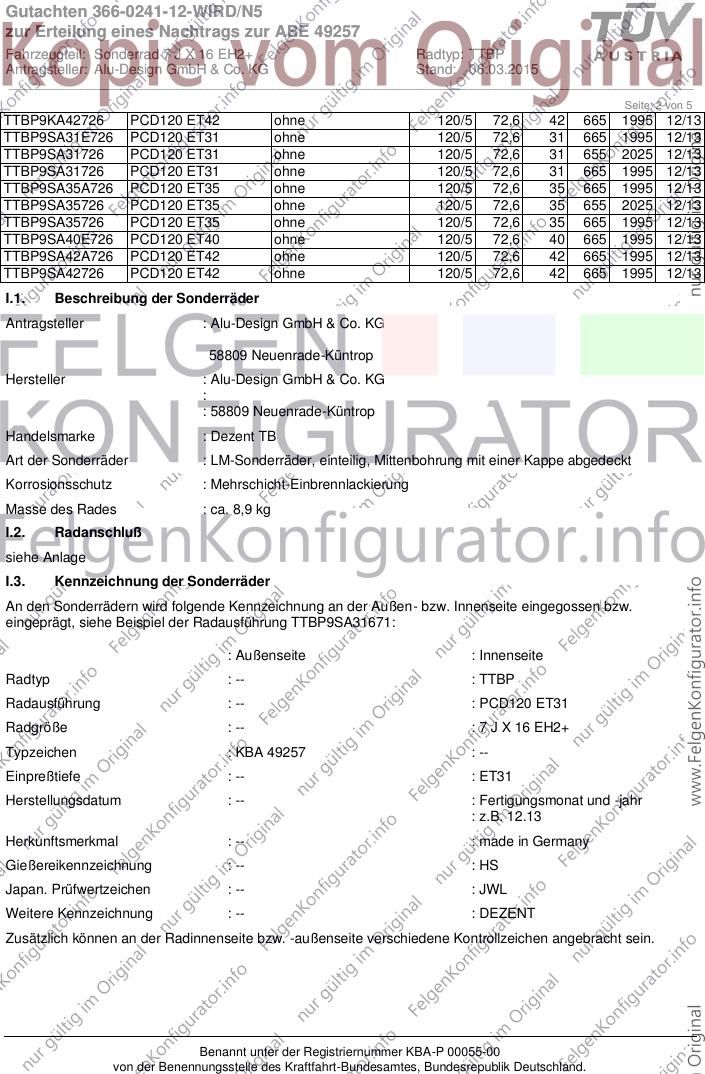

Seite: 2 von 5
TTBP9KA42726 PCD120 ET42 ohne 120/5 72,6 42 665 1995 12/13
TTBP9SA31E726 PCD120 ET31 ohne 120/5 72,6 31 665 1995 12/13
TTBP9SA31726 PCD120 ET31 ohne 120/5 72,6 31 655 2025 12/13
TTBP9SA31726 PCD120 ET31 ohne 120/5 72,6 31 665 1995 12/13
TTBP9SA35A726 PCD120 ET35 ohne 120/5 72,6 35 665 1995 12/13
TTBP9SA35726 PCD120 ET35 ohne 120/5 72,6 35 655 2025 12/13
TTBP9SA35726 PCD120 ET35 ohne 120/5 72,6 35 665 1995 12/13
TTBP9SA40E726 PCD120 ET40 ohne 120/5 72,6 40 665 1995 12/13
TTBP9SA42A726 PCD120 ET42 ohne 120/5 72,6 42 665 1995 12/13
TTBP9SA42726 PCD120 ET42 ohne 120/5 72,6 42 665 1995 12/13
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Handelsmarke : Dezent TB
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 8,9 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTBP9SA31671:
: Außenseite : Innenseite
Radtyp : -- : TTBP
Radausführung : -- : PCD120 ET31
Radgröße : -- : 7 J X 16 EH2+
Typzeichen : KBA 49257 : --
Einpreßtiefe : -- : ET31
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 12.13
Herkunftsmerkmal : -- : made in Germany
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0241-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49257
Fahrzeugteil: Sonderrad 7 J X 16 EH2+ Radtyp: TTBP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 06.03.2015
__________________________________________________________________________________________________________________
Seite: 3 von 5
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004494-B0-144 09.01.2014 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0241-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49257
Fahrzeugteil: Sonderrad 7 J X 16 EH2+ Radtyp: TTBP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 06.03.2015
__________________________________________________________________________________________________________________

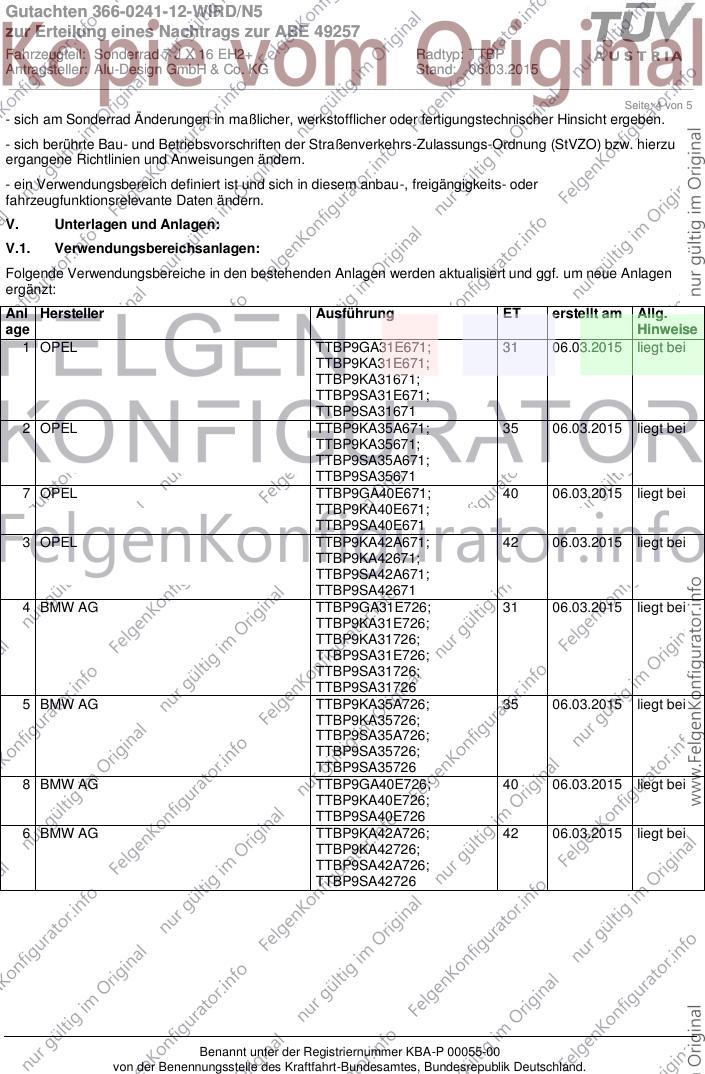

Seite: 4 von 5
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 OPEL TTBP9GA31E671; 31 06.03.2015 liegt bei
TTBP9KA31E671;
TTBP9KA31671;
TTBP9SA31E671;
TTBP9SA31671
2 OPEL TTBP9KA35A671; 35 06.03.2015 liegt bei
TTBP9KA35671;
TTBP9SA35A671;
TTBP9SA35671
7 OPEL TTBP9GA40E671; 40 06.03.2015 liegt bei
TTBP9KA40E671;
TTBP9SA40E671
3 OPEL TTBP9KA42A671; 42 06.03.2015 liegt bei
TTBP9KA42671;
TTBP9SA42A671;
TTBP9SA42671
4 BMW AG TTBP9GA31E726; 31 06.03.2015 liegt bei
TTBP9KA31E726;
TTBP9KA31726;
TTBP9SA31E726;
TTBP9SA31726;
TTBP9SA31726
5 BMW AG TTBP9KA35A726; 35 06.03.2015 liegt bei
TTBP9KA35726;
TTBP9SA35A726;
TTBP9SA35726;
TTBP9SA35726
8 BMW AG TTBP9GA40E726; 40 06.03.2015 liegt bei
TTBP9KA40E726;
TTBP9SA40E726
6 BMW AG TTBP9KA42A726; 42 06.03.2015 liegt bei
TTBP9KA42726;
TTBP9SA42A726;
TTBP9SA42726
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0241-12-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49257
Fahrzeugteil: Sonderrad 7 J X 16 EH2+ Radtyp: TTBP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 06.03.2015
__________________________________________________________________________________________________________________
Seite: 5 von 5
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 06.03.2015
KUB
