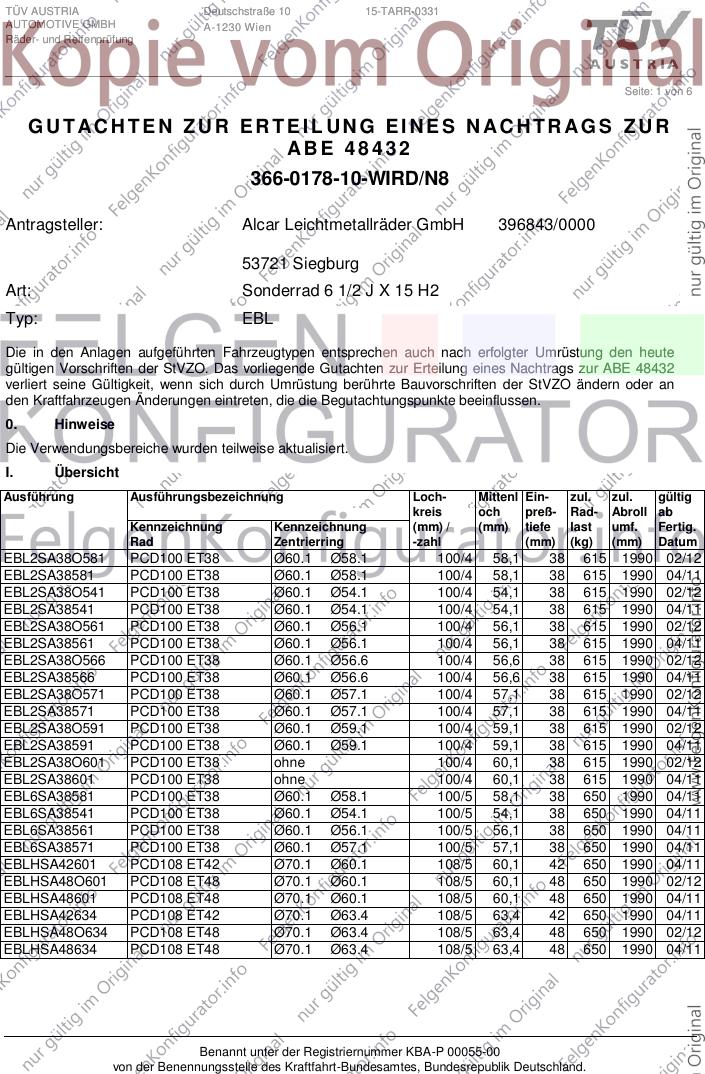

TÜV AUSTRIA Deutschstraße 10 15-TARR-0331
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 6
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 48 432
366-0178-10-WIRD/N8
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 6 1/2 J X 15 H2
Typ: EBL
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 48432
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
EBL2SA38O581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 615 1990 02/12
EBL2SA38581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 615 1990 04/11
EBL2SA38O541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 615 1990 02/12
EBL2SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 615 1990 04/11
EBL2SA38O561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 615 1990 02/12
EBL2SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 615 1990 04/11
EBL2SA38O566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 615 1990 02/12
EBL2SA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 615 1990 04/11
EBL2SA38O571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 615 1990 02/12
EBL2SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 615 1990 04/11
EBL2SA38O591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 615 1990 02/12
EBL2SA38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 615 1990 04/11
EBL2SA38O601 PCD100 ET38 ohne 100/4 60,1 38 615 1990 02/12
EBL2SA38601 PCD100 ET38 ohne 100/4 60,1 38 615 1990 04/11
EBL6SA38581 PCD100 ET38 Ø60.1 Ø58.1 100/5 58,1 38 650 1990 04/11
EBL6SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/5 54,1 38 650 1990 04/11
EBL6SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/5 56,1 38 650 1990 04/11
EBL6SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/5 57,1 38 650 1990 04/11
EBLHSA42601 PCD108 ET42 Ø70.1 Ø60.1 108/5 60,1 42 650 1990 04/11
EBLHSA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 650 1990 02/12
EBLHSA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 650 1990 04/11
EBLHSA42634 PCD108 ET42 Ø70.1 Ø63.4 108/5 63,4 42 650 1990 04/11
EBLHSA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 650 1990 02/12
EBLHSA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 650 1990 04/11
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0178-10-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48432
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: EBL
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________

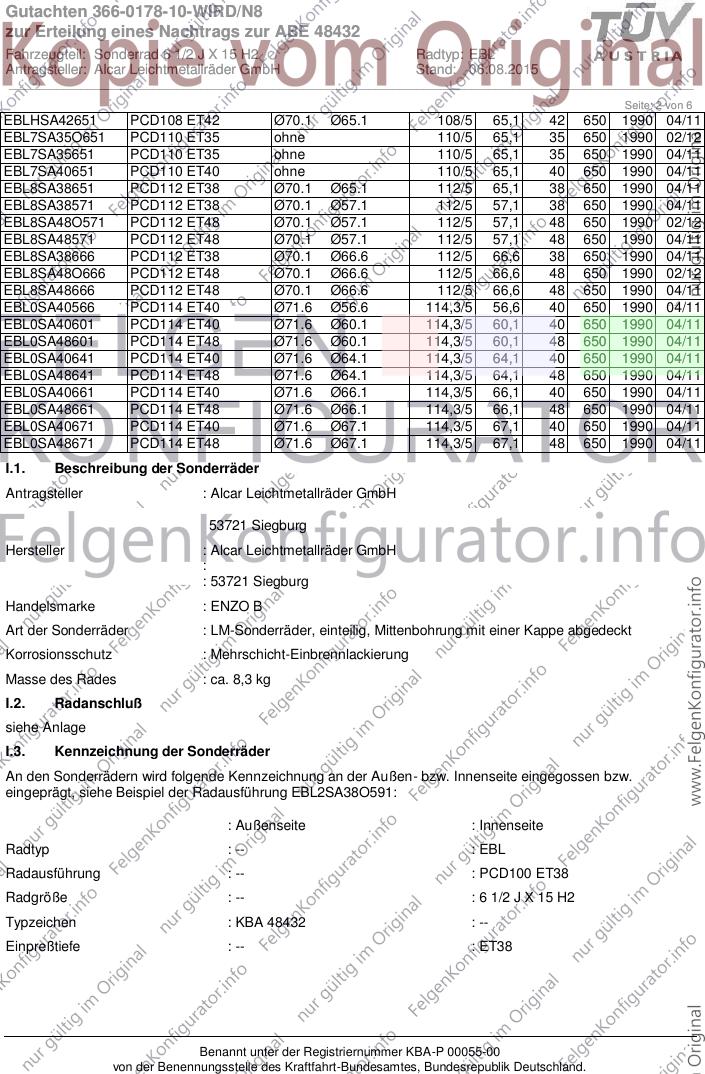

Seite: 2 von 6
EBLHSA42651 PCD108 ET42 Ø70.1 Ø65.1 108/5 65,1 42 650 1990 04/11
EBL7SA35O651 PCD110 ET35 ohne 110/5 65,1 35 650 1990 02/12
EBL7SA35651 PCD110 ET35 ohne 110/5 65,1 35 650 1990 04/11
EBL7SA40651 PCD110 ET40 ohne 110/5 65,1 40 650 1990 04/11
EBL8SA38651 PCD112 ET38 Ø70.1 Ø65.1 112/5 65,1 38 650 1990 04/11
EBL8SA38571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 650 1990 04/11
EBL8SA48O571 PCD112 ET48 Ø70.1 Ø57.1 112/5 57,1 48 650 1990 02/12
EBL8SA48571 PCD112 ET48 Ø70.1 Ø57.1 112/5 57,1 48 650 1990 04/11
EBL8SA38666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 650 1990 04/11
EBL8SA48O666 PCD112 ET48 Ø70.1 Ø66.6 112/5 66,6 48 650 1990 02/12
EBL8SA48666 PCD112 ET48 Ø70.1 Ø66.6 112/5 66,6 48 650 1990 04/11
EBL0SA40566 PCD114 ET40 Ø71.6 Ø56.6 114,3/5 56,6 40 650 1990 04/11
EBL0SA40601 PCD114 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 650 1990 04/11
EBL0SA48601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 650 1990 04/11
EBL0SA40641 PCD114 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 650 1990 04/11
EBL0SA48641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 650 1990 04/11
EBL0SA40661 PCD114 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 650 1990 04/11
EBL0SA48661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 650 1990 04/11
EBL0SA40671 PCD114 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 650 1990 04/11
EBL0SA48671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 650 1990 04/11
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : ENZO B
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 8,3 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung EBL2SA38O591:
: Außenseite : Innenseite
Radtyp : -- : EBL
Radausführung : -- : PCD100 ET38
Radgröße : -- : 6 1/2 J X 15 H2
Typzeichen : KBA 48432 : --
Einpreßtiefe : -- : ET38
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0178-10-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48432
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: EBL
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________

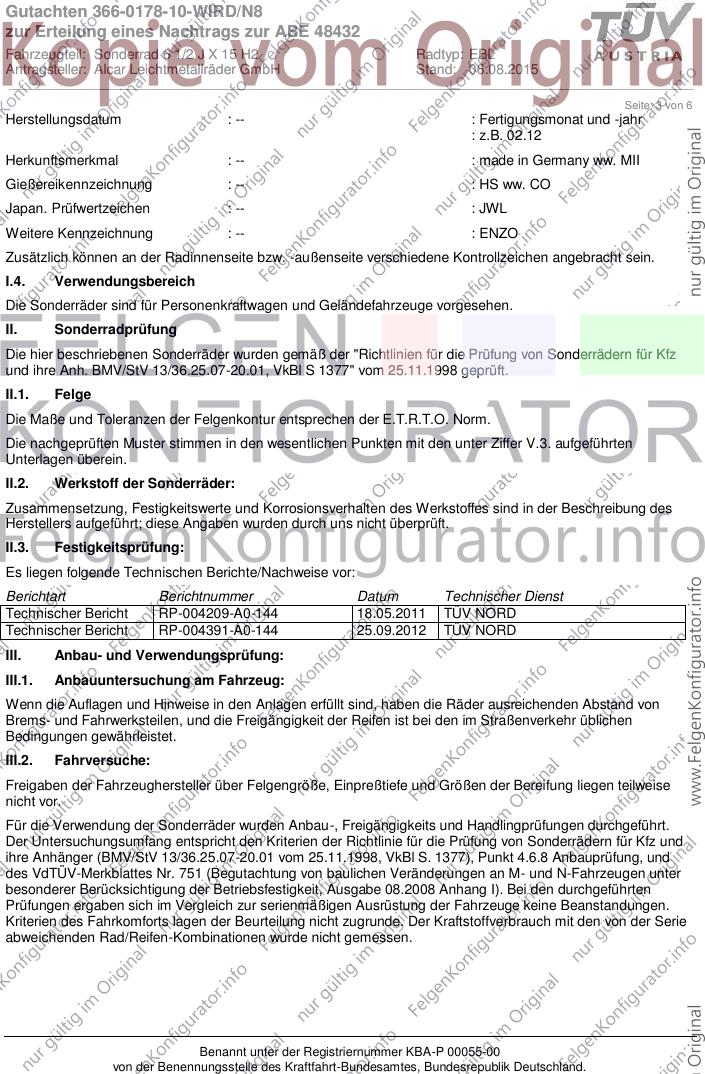

Seite: 3 von 6
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 02.12
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : ENZO
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004209-A0-144 18.05.2011 TÜV NORD
Technischer Bericht RP-004391-A0-144 25.09.2012 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0178-10-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48432
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: EBL
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________
Seite: 4 von 6
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 CITROEN EBL2SA38O581; 38 06.08.2015 liegt bei
EBL2SA38581
4 FIAT EBL2SA38O581; 38 06.08.2015 liegt bei
EBL2SA38581
3 FORD EBL2SA38O581; 38 06.08.2015 liegt bei
EBL2SA38581
2 PEUGEOT EBL2SA38O581; 38 06.08.2015 liegt bei
EBL2SA38581
13 CITROEN EBL2SA38O541; 38 06.08.2015 liegt bei
EBL2SA38541
10 DAIHATSU EBL2SA38O541; 38 06.08.2015 liegt bei
EBL2SA38541
5 HYUNDAI, EBL2SA38O541; 38 06.08.2015 liegt bei
HYUNDAI Assan Otomotiv EBL2SA38541
Sanayi, HYUNDAI MOTOR (IND)
7 KIA EBL2SA38O541; 38 06.08.2015 liegt bei
EBL2SA38541
6 MAZDA EBL2SA38O541; 38 06.08.2015 liegt bei
EBL2SA38541
12 NISSAN EBL2SA38O541; 38 06.08.2015 liegt bei
EBL2SA38541
14 OPEL / VAUXHALL EBL2SA38O541; 38 06.08.2015 liegt bei
EBL2SA38541
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0178-10-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48432
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: EBL
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________

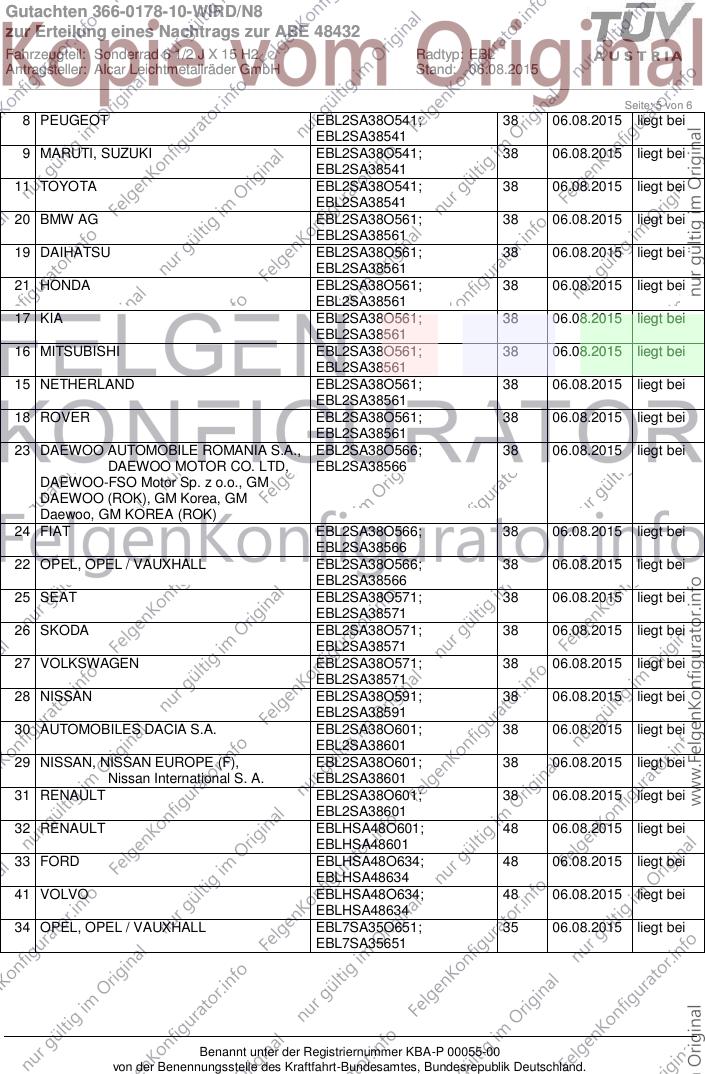

Seite: 5 von 6
8 PEUGEOT EBL2SA38O541; 38 06.08.2015 liegt bei
EBL2SA38541
9 MARUTI, SUZUKI EBL2SA38O541; 38 06.08.2015 liegt bei
EBL2SA38541
11 TOYOTA EBL2SA38O541; 38 06.08.2015 liegt bei
EBL2SA38541
20 BMW AG EBL2SA38O561; 38 06.08.2015 liegt bei
EBL2SA38561
19 DAIHATSU EBL2SA38O561; 38 06.08.2015 liegt bei
EBL2SA38561
21 HONDA EBL2SA38O561; 38 06.08.2015 liegt bei
EBL2SA38561
17 KIA EBL2SA38O561; 38 06.08.2015 liegt bei
EBL2SA38561
16 MITSUBISHI EBL2SA38O561; 38 06.08.2015 liegt bei
EBL2SA38561
15 NETHERLAND EBL2SA38O561; 38 06.08.2015 liegt bei
EBL2SA38561
18 ROVER EBL2SA38O561; 38 06.08.2015 liegt bei
EBL2SA38561
23 DAEWOO AUTOMOBILE ROMANIA S.A., EBL2SA38O566; 38 06.08.2015 liegt bei
DAEWOO MOTOR CO. LTD, EBL2SA38566
DAEWOO-FSO Motor Sp. z o.o., GM
DAEWOO (ROK), GM Korea, GM
Daewoo, GM KOREA (ROK)
24 FIAT EBL2SA38O566; 38 06.08.2015 liegt bei
EBL2SA38566
22 OPEL, OPEL / VAUXHALL EBL2SA38O566; 38 06.08.2015 liegt bei
EBL2SA38566
25 SEAT EBL2SA38O571; 38 06.08.2015 liegt bei
EBL2SA38571
26 SKODA EBL2SA38O571; 38 06.08.2015 liegt bei
EBL2SA38571
27 VOLKSWAGEN EBL2SA38O571; 38 06.08.2015 liegt bei
EBL2SA38571
28 NISSAN EBL2SA38O591; 38 06.08.2015 liegt bei
EBL2SA38591
30 AUTOMOBILES DACIA S.A. EBL2SA38O601; 38 06.08.2015 liegt bei
EBL2SA38601
29 NISSAN, NISSAN EUROPE (F), EBL2SA38O601; 38 06.08.2015 liegt bei
Nissan International S. A. EBL2SA38601
31 RENAULT EBL2SA38O601; 38 06.08.2015 liegt bei
EBL2SA38601
32 RENAULT EBLHSA48O601; 48 06.08.2015 liegt bei
EBLHSA48601
33 FORD EBLHSA48O634; 48 06.08.2015 liegt bei
EBLHSA48634
41 VOLVO EBLHSA48O634; 48 06.08.2015 liegt bei
EBLHSA48634
34 OPEL, OPEL / VAUXHALL EBL7SA35O651; 35 06.08.2015 liegt bei
EBL7SA35651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

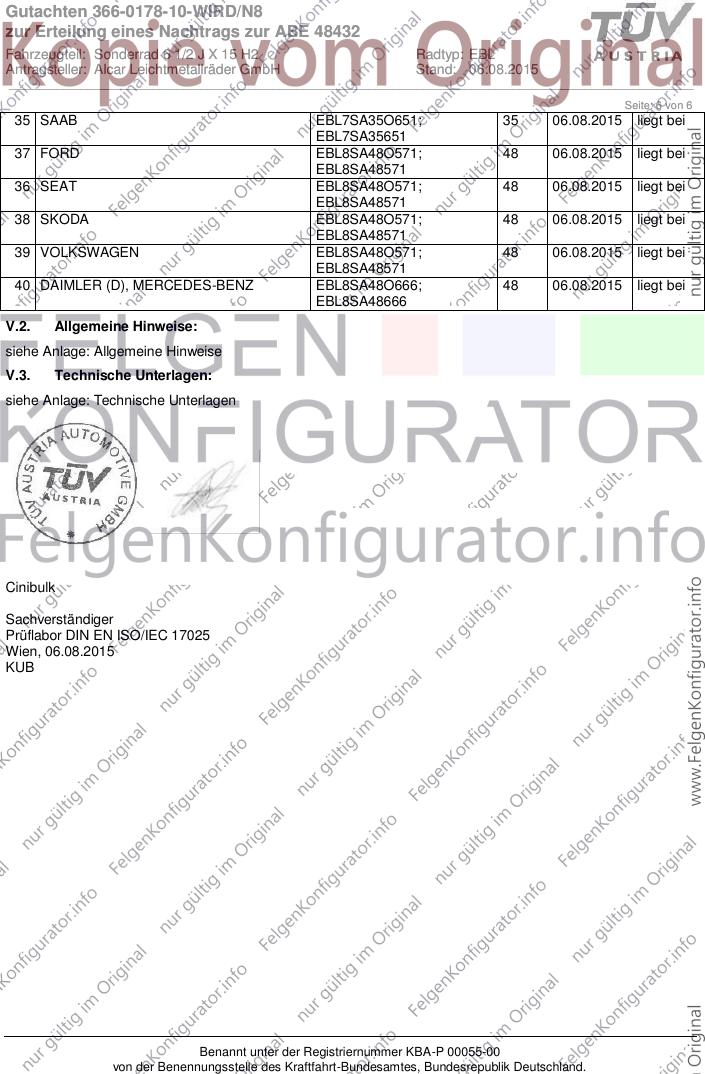

Gutachten 366-0178-10-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48432
Fahrzeugteil: Sonderrad 6 1/2 J X 15 H2 Radtyp: EBL
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________
Seite: 6 von 6
35 SAAB EBL7SA35O651; 35 06.08.2015 liegt bei
EBL7SA35651
37 FORD EBL8SA48O571; 48 06.08.2015 liegt bei
EBL8SA48571
36 SEAT EBL8SA48O571; 48 06.08.2015 liegt bei
EBL8SA48571
38 SKODA EBL8SA48O571; 48 06.08.2015 liegt bei
EBL8SA48571
39 VOLKSWAGEN EBL8SA48O571; 48 06.08.2015 liegt bei
EBL8SA48571
40 DAIMLER (D), MERCEDES-BENZ EBL8SA48O666; 48 06.08.2015 liegt bei
EBL8SA48666
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 06.08.2015
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
