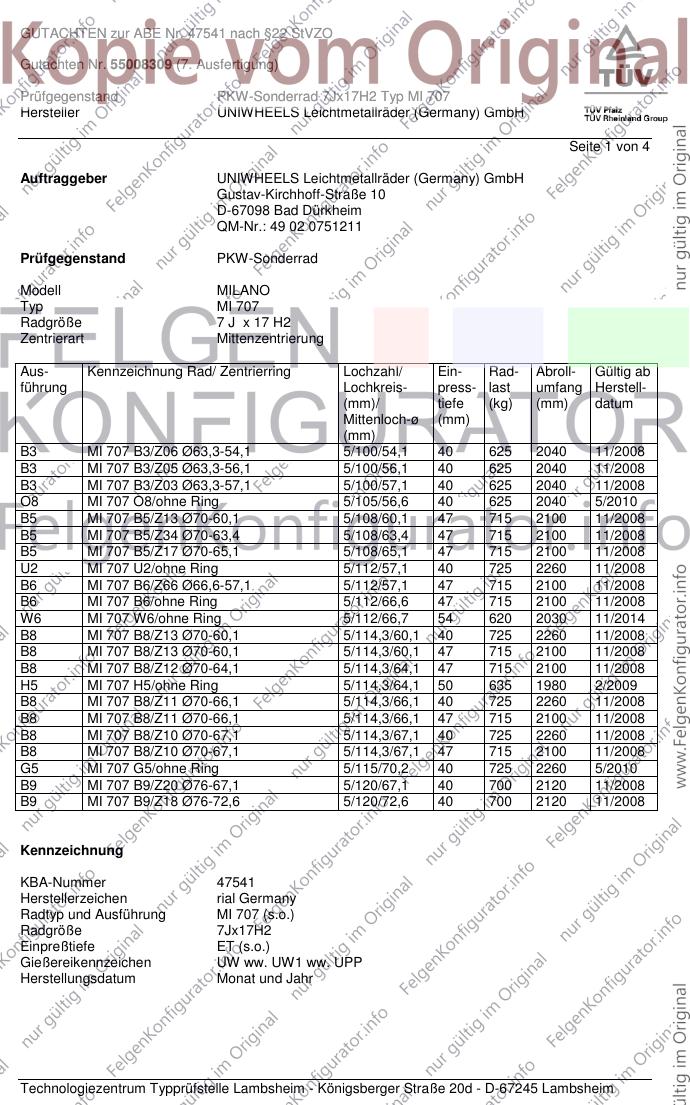

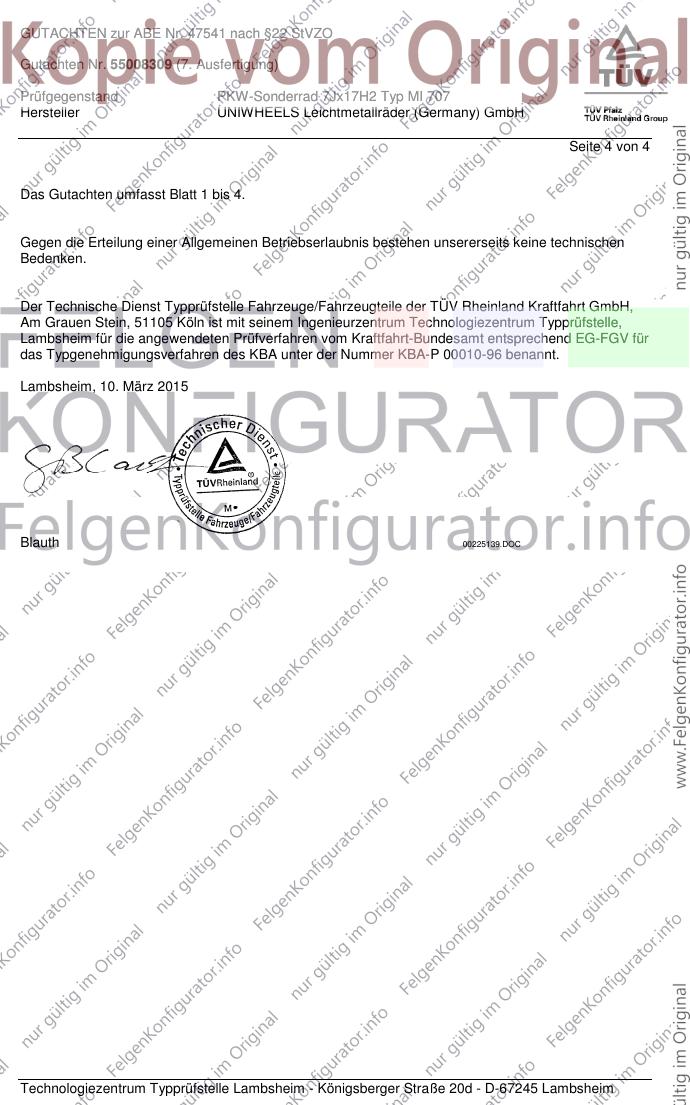

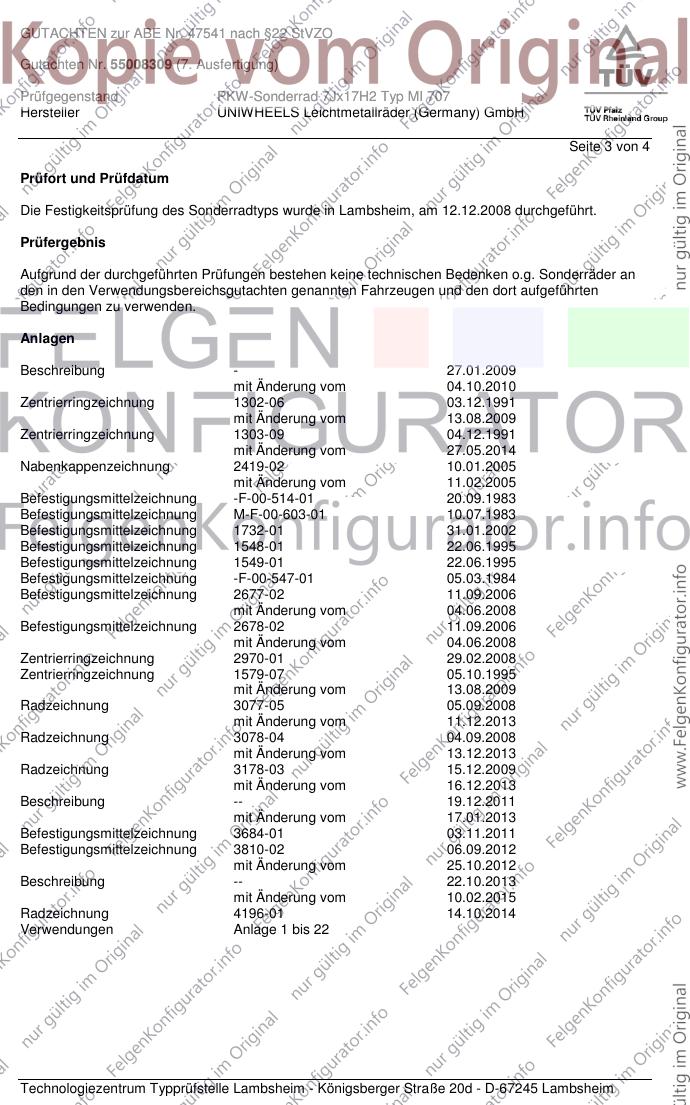

GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Gutachten Nr. 55008309 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 4
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell MILANO
Typ MI 707
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
B3 MI 707 B3/Z06 Ø63,3-54,1 5/100/54,1 40 625 2040 11/2008
B3 MI 707 B3/Z05 Ø63,3-56,1 5/100/56,1 40 625 2040 11/2008
B3 MI 707 B3/Z03 Ø63,3-57,1 5/100/57,1 40 625 2040 11/2008
O8 MI 707 O8/ohne Ring 5/105/56,6 40 625 2040 5/2010
B5 MI 707 B5/Z13 Ø70-60,1 5/108/60,1 47 715 2100 11/2008
B5 MI 707 B5/Z34 Ø70-63,4 5/108/63,4 47 715 2100 11/2008
B5 MI 707 B5/Z17 Ø70-65,1 5/108/65,1 47 715 2100 11/2008
U2 MI 707 U2/ohne Ring 5/112/57,1 40 725 2260 11/2008
B6 MI 707 B6/Z66 Ø66,6-57,1 5/112/57,1 47 715 2100 11/2008
B6 MI 707 B6/ohne Ring 5/112/66,6 47 715 2100 11/2008
W6 MI 707 W6/ohne Ring 5/112/66,7 54 620 2030 11/2014
B8 MI 707 B8/Z13 Ø70-60,1 5/114,3/60,1 40 725 2260 11/2008
B8 MI 707 B8/Z13 Ø70-60,1 5/114,3/60,1 47 715 2100 11/2008
B8 MI 707 B8/Z12 Ø70-64,1 5/114,3/64,1 47 715 2100 11/2008
H5 MI 707 H5/ohne Ring 5/114,3/64,1 50 635 1980 2/2009
B8 MI 707 B8/Z11 Ø70-66,1 5/114,3/66,1 40 725 2260 11/2008
B8 MI 707 B8/Z11 Ø70-66,1 5/114,3/66,1 47 715 2100 11/2008
B8 MI 707 B8/Z10 Ø70-67,1 5/114,3/67,1 40 725 2260 11/2008
B8 MI 707 B8/Z10 Ø70-67,1 5/114,3/67,1 47 715 2100 11/2008
G5 MI 707 G5/ohne Ring 5/115/70,2 40 725 2260 5/2010
B9 MI 707 B9/Z20 Ø76-67,1 5/120/67,1 40 700 2120 11/2008
B9 MI 707 B9/Z18 Ø76-72,6 5/120/72,6 40 700 2120 11/2008
Kennzeichnung
KBA-Nummer 47541
Herstellerzeichen rial Germany
Radtyp und Ausführung MI 707 (s.o.)
Radgröße 7Jx17H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UW ww. UW1 ww. UPP
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Gutachten Nr. 55008309 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 4
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 54 620 2030
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/40R17 40 700
5/114,3 205/40R17 47 725
5/114,3 205/40R17 50 635
5/100 205/40R17 40 610
5/100 205/55R17 40 625
5/108 205/40R17 47 725
5/112 195/55R17 54 620
5/112 195/55R17 54 620
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 245/40R17 40 725
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,716 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Gutachten Nr. 55008309 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 4
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 12.12.2008 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 27.01.2009
mit Änderung vom 04.10.2010
Zentrierringzeichnung 1302-06 03.12.1991
mit Änderung vom 13.08.2009
Zentrierringzeichnung 1303-09 04.12.1991
mit Änderung vom 27.05.2014
Nabenkappenzeichnung 2419-02 10.01.2005
mit Änderung vom 11.02.2005
Befestigungsmittelzeichnung -F-00-514-01 20.09.1983
Befestigungsmittelzeichnung M-F-00-603-01 10.07.1983
Befestigungsmittelzeichnung 1732-01 31.01.2002
Befestigungsmittelzeichnung 1548-01 22.06.1995
Befestigungsmittelzeichnung 1549-01 22.06.1995
Befestigungsmittelzeichnung -F-00-547-01 05.03.1984
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Zentrierringzeichnung 2970-01 29.02.2008
Zentrierringzeichnung 1579-07 05.10.1995
mit Änderung vom 13.08.2009
Radzeichnung 3077-05 05.09.2008
mit Änderung vom 11.12.2013
Radzeichnung 3078-04 04.09.2008
mit Änderung vom 13.12.2013
Radzeichnung 3178-03 15.12.2009
mit Änderung vom 16.12.2013
Beschreibung -- 19.12.2011
mit Änderung vom 17.01.2013
Befestigungsmittelzeichnung 3684-01 03.11.2011
Befestigungsmittelzeichnung 3810-02 06.09.2012
mit Änderung vom 25.10.2012
Beschreibung -- 22.10.2013
mit Änderung vom 10.02.2015
Radzeichnung 4196-01 14.10.2014
Verwendungen Anlage 1 bis 22
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47541 nach §22 StVZO
Gutachten Nr. 55008309 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MI 707
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 4
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. März 2015
Blauth 00225139.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

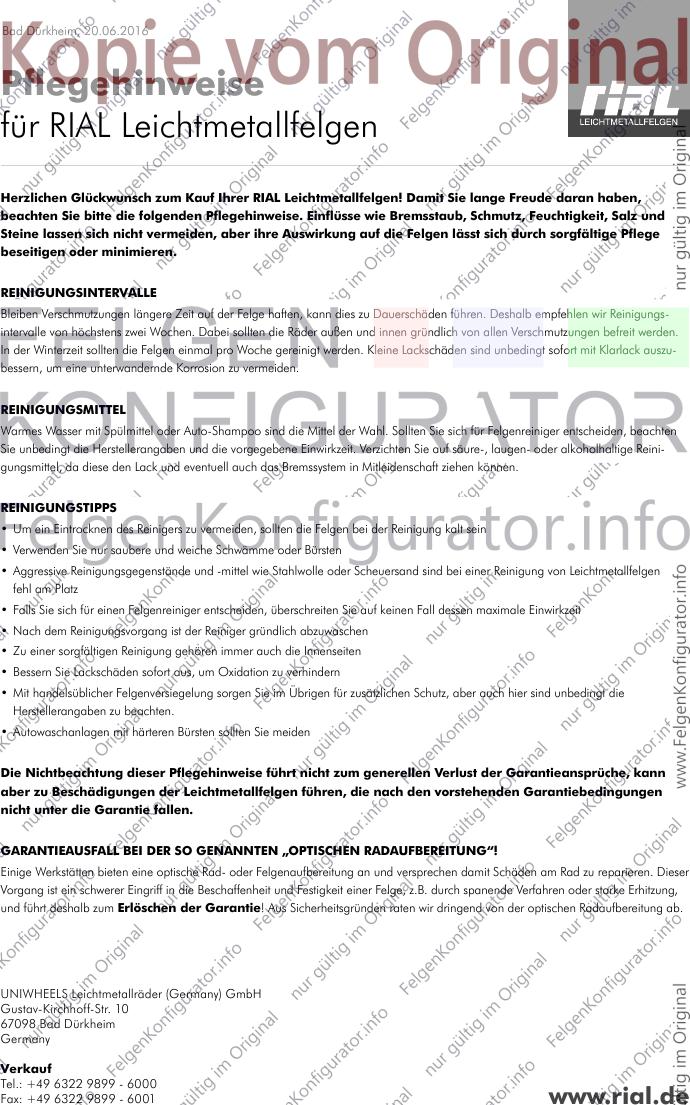

Bad Dürkheim, 20.06.2016
Pflegehinweise
für RIAL Leichtmetallfelgen
Herzlichen Glückwunsch zum Kauf Ihrer RIAL Leichtmetallfelgen! Damit Sie lange Freude daran haben,
beachten Sie bitte die folgenden Pflegehinweise. Einflüsse wie Bremsstaub, Schmutz, Feuchtigkeit, Salz und
Steine lassen sich nicht vermeiden, aber ihre Auswirkung auf die Felgen lässt sich durch sorgfältige Pflege
beseitigen oder minimieren.
REINIGUNGSINTERVALLE
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb empfehlen wir Reinigungs-
intervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründlich von allen Verschmutzungen befreit werden.
In der Winterzeit sollten die Felgen einmal pro Woche gereinigt werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszu-
bessern, um eine unterwandernde Korrosion zu vermeiden.
REINIGUNGSMITTEL
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger entscheiden, beachten
Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf säure-, laugen- oder alkoholhaltige Reini-
gungsmittel, da diese den Lack und eventuell auch das Bremssystem in Mitleidenschaft ziehen können.
REINIGUNGSTIPPS
• Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
• Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
• Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung von Leichtmetallfelgen
fehl am Platz
• Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen maximale Einwirkzeit
• Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
• Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
• Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
• Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind unbedingt die
Herstellerangaben zu beachten.
• Autowaschanlagen mit härteren Bürsten sollten Sie meiden
Die Nichtbeachtung dieser Pflegehinweise führt nicht zum generellen Verlust der Garantieansprüche, kann
aber zu Beschädigungen der Leichtmetallfelgen führen, die nach den vorstehenden Garantiebedingungen
nicht unter die Garantie fallen.
GARANTIEAUSFALL BEI DER SO GENANNTEN „OPTISCHEN RADAUFBEREITUNG“!
Einige Werkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad zu reparieren. Dieser
Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z.B. durch spanende Verfahren oder starke Erhitzung,
und führt deshalb zum Erlöschen der Garantie! Aus Sicherheitsgründen raten wir dringend von der optischen Radaufbereitung ab.
UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Str. 10
67098 Bad Dürkheim
Germany
Verkauf
Tel.: +49 6322 9899 - 6000
Fax: +49 6322 9899 - 6001 www.rial.de
