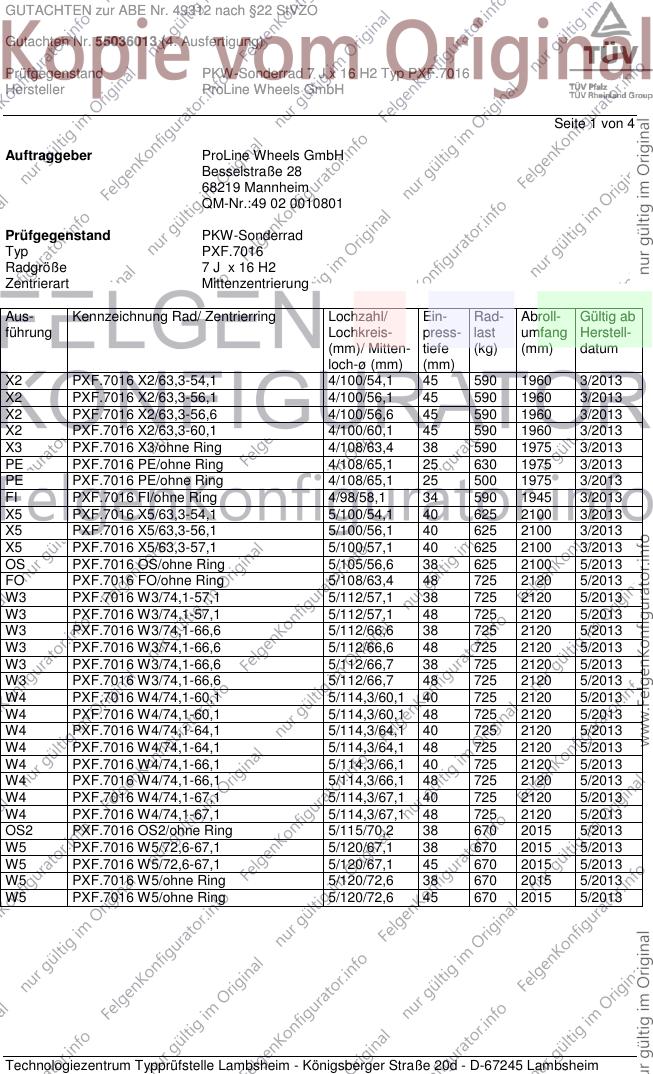

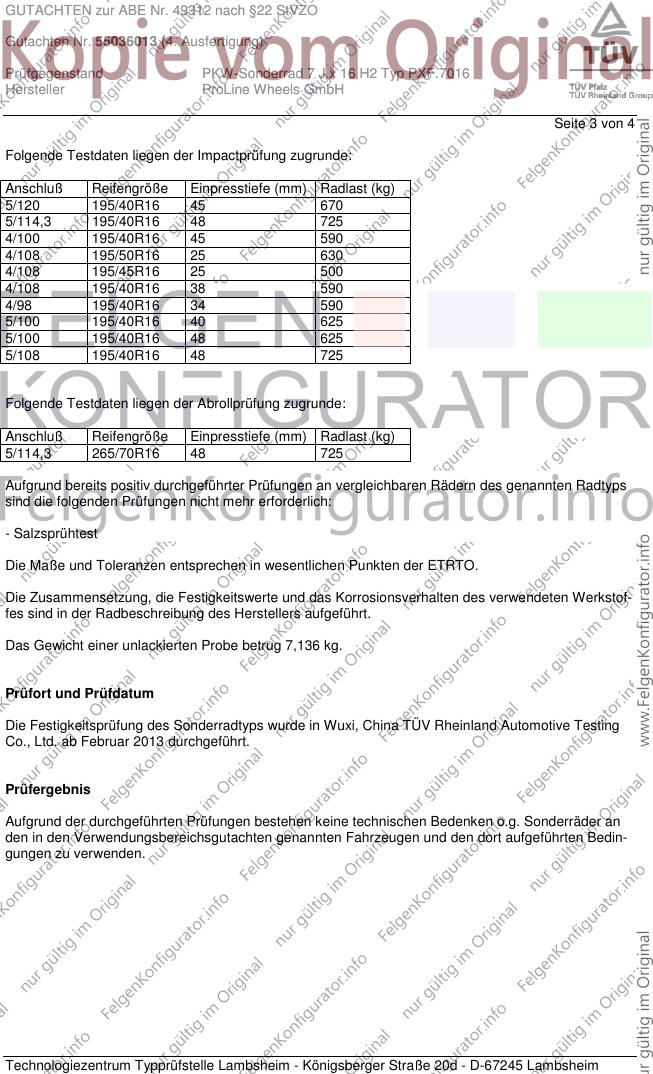

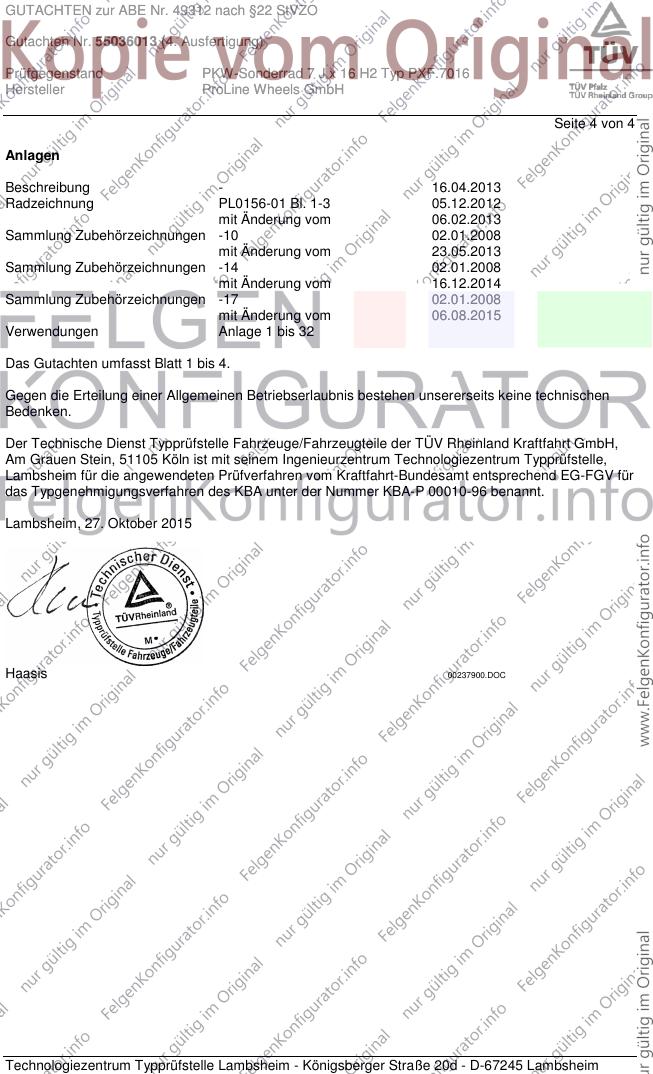

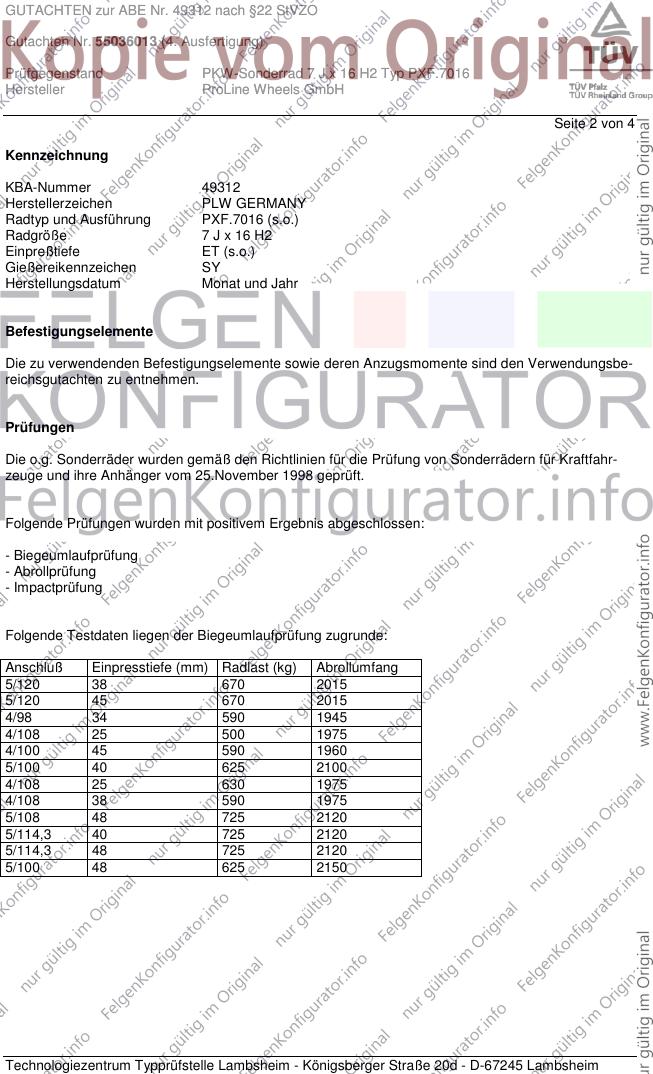

GUTACHTEN zur ABE Nr. 49312 nach §22 StVZO
Gutachten Nr. 55036013 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ PXF.7016
Hersteller ProLine Wheels GmbH
Seite 1 von 4
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801
Prüfgegenstand PKW-Sonderrad
Typ PXF.7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
X2 PXF.7016 X2/63,3-54,1 4/100/54,1 45 590 1960 3/2013
X2 PXF.7016 X2/63,3-56,1 4/100/56,1 45 590 1960 3/2013
X2 PXF.7016 X2/63,3-56,6 4/100/56,6 45 590 1960 3/2013
X2 PXF.7016 X2/63,3-60,1 4/100/60,1 45 590 1960 3/2013
X3 PXF.7016 X3/ohne Ring 4/108/63,4 38 590 1975 3/2013
PE PXF.7016 PE/ohne Ring 4/108/65,1 25 630 1975 3/2013
PE PXF.7016 PE/ohne Ring 4/108/65,1 25 500 1975 3/2013
FI PXF.7016 FI/ohne Ring 4/98/58,1 34 590 1945 3/2013
X5 PXF.7016 X5/63,3-54,1 5/100/54,1 40 625 2100 3/2013
X5 PXF.7016 X5/63,3-56,1 5/100/56,1 40 625 2100 3/2013
X5 PXF.7016 X5/63,3-57,1 5/100/57,1 40 625 2100 3/2013
OS PXF.7016 OS/ohne Ring 5/105/56,6 38 625 2100 5/2013
FO PXF.7016 FO/ohne Ring 5/108/63,4 48 725 2120 5/2013
W3 PXF.7016 W3/74,1-57,1 5/112/57,1 38 725 2120 5/2013
W3 PXF.7016 W3/74,1-57,1 5/112/57,1 48 725 2120 5/2013
W3 PXF.7016 W3/74,1-66,6 5/112/66,6 38 725 2120 5/2013
W3 PXF.7016 W3/74,1-66,6 5/112/66,6 48 725 2120 5/2013
W3 PXF.7016 W3/74,1-66,6 5/112/66,7 38 725 2120 5/2013
W3 PXF.7016 W3/74,1-66,6 5/112/66,7 48 725 2120 5/2013
W4 PXF.7016 W4/74,1-60,1 5/114,3/60,1 40 725 2120 5/2013
W4 PXF.7016 W4/74,1-60,1 5/114,3/60,1 48 725 2120 5/2013
W4 PXF.7016 W4/74,1-64,1 5/114,3/64,1 40 725 2120 5/2013
W4 PXF.7016 W4/74,1-64,1 5/114,3/64,1 48 725 2120 5/2013
W4 PXF.7016 W4/74,1-66,1 5/114,3/66,1 40 725 2120 5/2013
W4 PXF.7016 W4/74,1-66,1 5/114,3/66,1 48 725 2120 5/2013
W4 PXF.7016 W4/74,1-67,1 5/114,3/67,1 40 725 2120 5/2013
W4 PXF.7016 W4/74,1-67,1 5/114,3/67,1 48 725 2120 5/2013
OS2 PXF.7016 OS2/ohne Ring 5/115/70,2 38 670 2015 5/2013
W5 PXF.7016 W5/72,6-67,1 5/120/67,1 38 670 2015 5/2013
W5 PXF.7016 W5/72,6-67,1 5/120/67,1 45 670 2015 5/2013
W5 PXF.7016 W5/ohne Ring 5/120/72,6 38 670 2015 5/2013
W5 PXF.7016 W5/ohne Ring 5/120/72,6 45 670 2015 5/2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49312 nach §22 StVZO
Gutachten Nr. 55036013 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ PXF.7016
Hersteller ProLine Wheels GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 49312
Herstellerzeichen PLW GERMANY
Radtyp und Ausführung PXF.7016 (s.o.)
Radgröße 7 J x 16 H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen SY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 38 670 2015
5/120 45 670 2015
4/98 34 590 1945
4/108 25 500 1975
4/100 45 590 1960
5/100 40 625 2100
4/108 25 630 1975
4/108 38 590 1975
5/108 48 725 2120
5/114,3 40 725 2120
5/114,3 48 725 2120
5/100 48 625 2150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49312 nach §22 StVZO
Gutachten Nr. 55036013 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ PXF.7016
Hersteller ProLine Wheels GmbH
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/40R16 45 670
5/114,3 195/40R16 48 725
4/100 195/40R16 45 590
4/108 195/50R16 25 630
4/108 195/45R16 25 500
4/108 195/40R16 38 590
4/98 195/40R16 34 590
5/100 195/40R16 40 625
5/100 195/40R16 48 625
5/108 195/40R16 48 725
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 265/70R16 48 725
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 7,136 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China TÜV Rheinland Automotive Testing
Co., Ltd. ab Februar 2013 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49312 nach §22 StVZO
Gutachten Nr. 55036013 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ PXF.7016
Hersteller ProLine Wheels GmbH
Seite 4 von 4
Anlagen
Beschreibung - 16.04.2013
Radzeichnung PL0156-01 Bl. 1-3 05.12.2012
mit Änderung vom 06.02.2013
Sammlung Zubehörzeichnungen -10 02.01.2008
mit Änderung vom 23.05.2013
Sammlung Zubehörzeichnungen -14 02.01.2008
mit Änderung vom 16.12.2014
Sammlung Zubehörzeichnungen -17 02.01.2008
mit Änderung vom 06.08.2015
Verwendungen Anlage 1 bis 32
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Oktober 2015
Haasis 00237900.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
