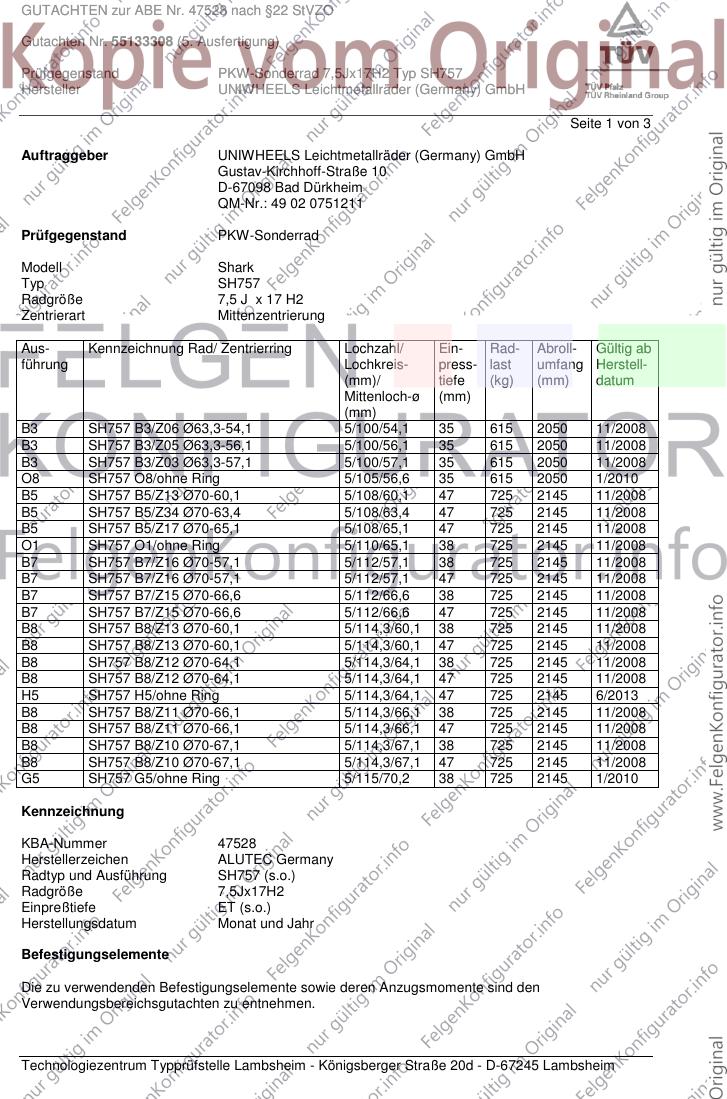

GUTACHTEN zur ABE Nr. 47528 nach §22 StVZO
Gutachten Nr. 55133308 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ SH757
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 3
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell Shark
Typ SH757
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
B3 SH757 B3/Z06 Ø63,3-54,1 5/100/54,1 35 615 2050 11/2008
B3 SH757 B3/Z05 Ø63,3-56,1 5/100/56,1 35 615 2050 11/2008
B3 SH757 B3/Z03 Ø63,3-57,1 5/100/57,1 35 615 2050 11/2008
O8 SH757 O8/ohne Ring 5/105/56,6 35 615 2050 1/2010
B5 SH757 B5/Z13 Ø70-60,1 5/108/60,1 47 725 2145 11/2008
B5 SH757 B5/Z34 Ø70-63,4 5/108/63,4 47 725 2145 11/2008
B5 SH757 B5/Z17 Ø70-65,1 5/108/65,1 47 725 2145 11/2008
O1 SH757 O1/ohne Ring 5/110/65,1 38 725 2145 11/2008
B7 SH757 B7/Z16 Ø70-57,1 5/112/57,1 38 725 2145 11/2008
B7 SH757 B7/Z16 Ø70-57,1 5/112/57,1 47 725 2145 11/2008
B7 SH757 B7/Z15 Ø70-66,6 5/112/66,6 38 725 2145 11/2008
B7 SH757 B7/Z15 Ø70-66,6 5/112/66,6 47 725 2145 11/2008
B8 SH757 B8/Z13 Ø70-60,1 5/114,3/60,1 38 725 2145 11/2008
B8 SH757 B8/Z13 Ø70-60,1 5/114,3/60,1 47 725 2145 11/2008
B8 SH757 B8/Z12 Ø70-64,1 5/114,3/64,1 38 725 2145 11/2008
B8 SH757 B8/Z12 Ø70-64,1 5/114,3/64,1 47 725 2145 11/2008
H5 SH757 H5/ohne Ring 5/114,3/64,1 47 725 2145 6/2013
B8 SH757 B8/Z11 Ø70-66,1 5/114,3/66,1 38 725 2145 11/2008
B8 SH757 B8/Z11 Ø70-66,1 5/114,3/66,1 47 725 2145 11/2008
B8 SH757 B8/Z10 Ø70-67,1 5/114,3/67,1 38 725 2145 11/2008
B8 SH757 B8/Z10 Ø70-67,1 5/114,3/67,1 47 725 2145 11/2008
G5 SH757 G5/ohne Ring 5/115/70,2 38 725 2145 1/2010
Kennzeichnung
KBA-Nummer 47528
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung SH757 (s.o.)
Radgröße 7,5Jx17H2
Einpreßtiefe ET (s.o.)
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

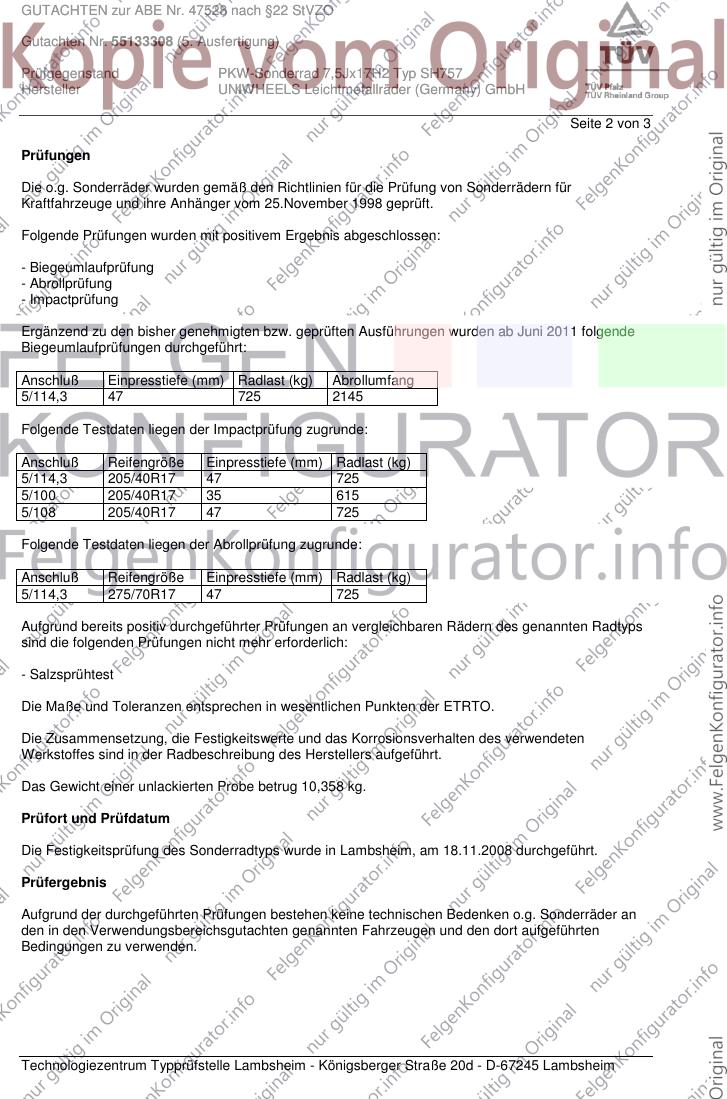

GUTACHTEN zur ABE Nr. 47528 nach §22 StVZO
Gutachten Nr. 55133308 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ SH757
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/114,3 47 725 2145
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 205/40R17 47 725
5/100 205/40R17 35 615
5/108 205/40R17 47 725
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 275/70R17 47 725
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,358 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 18.11.2008 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

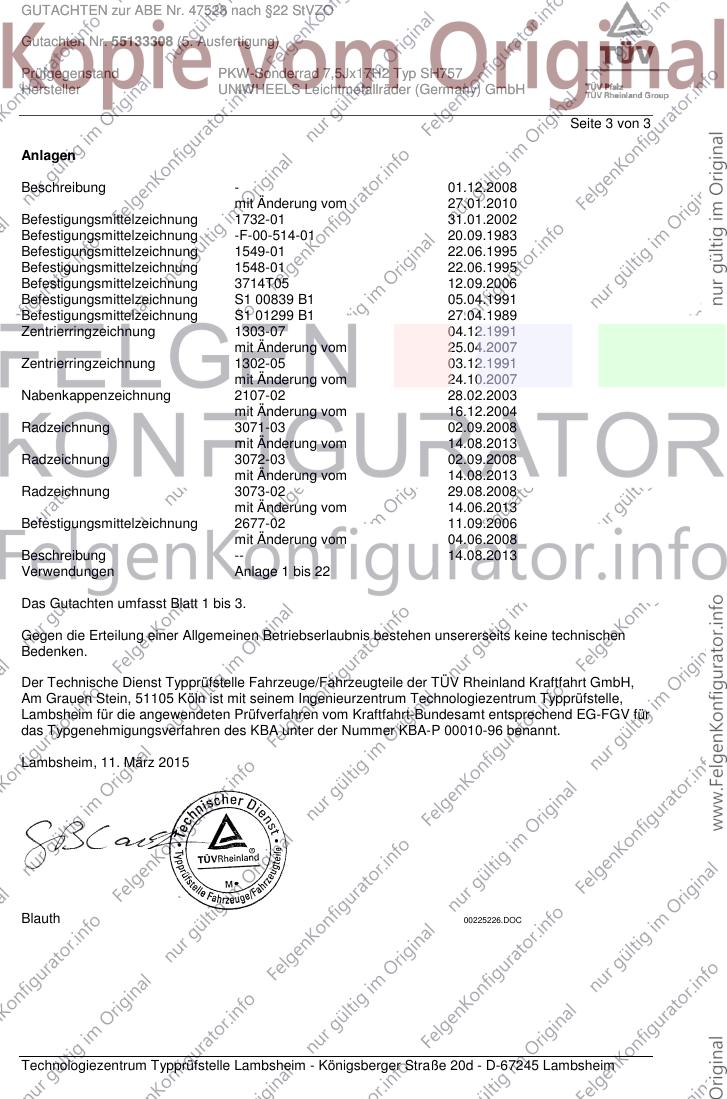

GUTACHTEN zur ABE Nr. 47528 nach §22 StVZO
Gutachten Nr. 55133308 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ SH757
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 3
Anlagen
Beschreibung - 01.12.2008
mit Änderung vom 27.01.2010
Befestigungsmittelzeichnung 1732-01 31.01.2002
Befestigungsmittelzeichnung -F-00-514-01 20.09.1983
Befestigungsmittelzeichnung 1549-01 22.06.1995
Befestigungsmittelzeichnung 1548-01 22.06.1995
Befestigungsmittelzeichnung 3714T05 12.09.2006
Befestigungsmittelzeichnung S1 00839 B1 05.04.1991
Befestigungsmittelzeichnung S1 01299 B1 27.04.1989
Zentrierringzeichnung 1303-07 04.12.1991
mit Änderung vom 25.04.2007
Zentrierringzeichnung 1302-05 03.12.1991
mit Änderung vom 24.10.2007
Nabenkappenzeichnung 2107-02 28.02.2003
mit Änderung vom 16.12.2004
Radzeichnung 3071-03 02.09.2008
mit Änderung vom 14.08.2013
Radzeichnung 3072-03 02.09.2008
mit Änderung vom 14.08.2013
Radzeichnung 3073-02 29.08.2008
mit Änderung vom 14.06.2013
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Beschreibung -- 14.08.2013
Verwendungen Anlage 1 bis 22
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. März 2015
Blauth 00225226.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
BAD DÜRKHEIM, 20.06.2016
Wichtige Pflegehinweise
Herzlichen Glückwunsch zum Kauf Ihrer ALUTEC Leichtmetallfelgen! Damit Sie lange Freude daran haben, beachten
Sie bitte die folgenden Pflegehinweise. Einflüsse wie Bremsstaub, Schmutz, Feuchtigkeit, Salz und Steine lassen
sich nicht vermeiden, aber ihre Auswirkung auf die Felgen lässt sich durch sorgfältige Pflege beseitigen oder mini-
mieren.
Reinigungsintervalle
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb empfehlen
wir Reinigungsintervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründlich von allen
Verschmutzungen befreit werden. In der Winterzeit sollten die Felgen einmal pro Woche gereinigt werden. Kleine
Lackschäden sind unbedingt sofort mit Klarlack auszubessern, um eine unterwandernde Korrosion zu vermeiden.
Reinigungsmittel
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger
entscheiden, beachten Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf
säure-, laugen- oder alkoholhaltige Reinigungsmittel, da diese den Lack und eventuell auch das Bremssystem in
Mitleidenschaft ziehen können.
Reinigungstipps
Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung von
Leichtmetallfelgen fehl am Platz
Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen maximale Einwirkzeit
Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind
unbedingt die Herstellerangaben zu beachten
Autowaschanlagen mit härteren Bürsten sollten Sie meiden
Die Nichtbeachtung dieser Pflegehinweise führt nicht zum generellen Verlust der Garantieansprüche, kann aber
zu Beschädigungen der Leichtmetallfelgen führen, die nach den vorstehenden Garantiebedingungen nicht unter
die Garantie fallen.
Garantieausfall bei der so genannten „optischen Radaufbereitung“!
Einige Werkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad
zu reparieren. Dieser Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z. B. durch
spanende Verfahren oder starke Erhitzung, und führt deshalb zum Erlöschen der Garantie! Aus Sicherheitsgründen
raten wir dringend von der optischen Radaufbereitung ab.
