GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 48 950
366-0010-12-WIRD/N8
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 6 J X 15 H2
Typ: EG5K
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 48950
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.

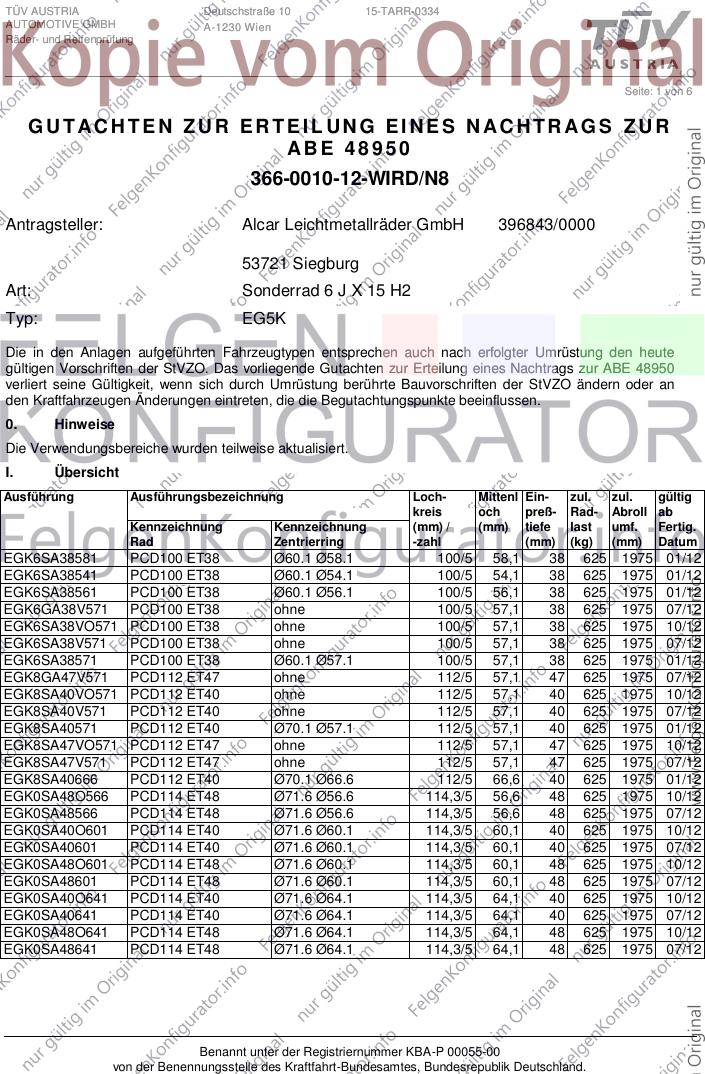

I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
EGK6SA38581 PCD100 ET38 Ø60.1 Ø58.1 100/5 58,1 38 625 1975 01/12
EGK6SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/5 54,1 38 625 1975 01/12
EGK6SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/5 56,1 38 625 1975 01/12
EGK6GA38V571 PCD100 ET38 ohne 100/5 57,1 38 625 1975 07/12
EGK6SA38VO571 PCD100 ET38 ohne 100/5 57,1 38 625 1975 10/12
EGK6SA38V571 PCD100 ET38 ohne 100/5 57,1 38 625 1975 07/12
EGK6SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/5 57,1 38 625 1975 01/12
EGK8GA47V571 PCD112 ET47 ohne 112/5 57,1 47 625 1975 07/12
EGK8SA40VO571 PCD112 ET40 ohne 112/5 57,1 40 625 1975 10/12
EGK8SA40V571 PCD112 ET40 ohne 112/5 57,1 40 625 1975 07/12
EGK8SA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 625 1975 01/12
EGK8SA47VO571 PCD112 ET47 ohne 112/5 57,1 47 625 1975 10/12
EGK8SA47V571 PCD112 ET47 ohne 112/5 57,1 47 625 1975 07/12
EGK8SA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 625 1975 01/12
EGK0SA48O566 PCD114 ET48 Ø71.6 Ø56.6 114,3/5 56,6 48 625 1975 10/12
EGK0SA48566 PCD114 ET48 Ø71.6 Ø56.6 114,3/5 56,6 48 625 1975 07/12
EGK0SA40O601 PCD114 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 625 1975 10/12
EGK0SA40601 PCD114 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 625 1975 07/12
EGK0SA48O601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 10/12
EGK0SA48601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 07/12
EGK0SA40O641 PCD114 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 625 1975 10/12
EGK0SA40641 PCD114 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 625 1975 07/12
EGK0SA48O641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 10/12
EGK0SA48641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 07/12
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0010-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48950
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG5K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________
Seite: 2 von 6
EGK0SA40O661 PCD114 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 625 1975 10/12
EGK0SA40661 PCD114 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 625 1975 07/12
EGK0SA40O671 PCD114 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 625 1975 10/12
EGK0SA40671 PCD114 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 625 1975 07/12
EGK0SA46KO671 PCD114 ET46 ohne 114,3/5 67,1 46 625 1975 02/14
EGK0SA46K671 PCD114 ET46 ohne 114,3/5 67,1 46 625 1975 02/14
EGK0SA48O671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 10/12
EGK0SA48671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 07/12
PCZEGK0SA4667 PCD114 ET46 ohne 114,3/5 67,1 46 625 1975 07/12
1

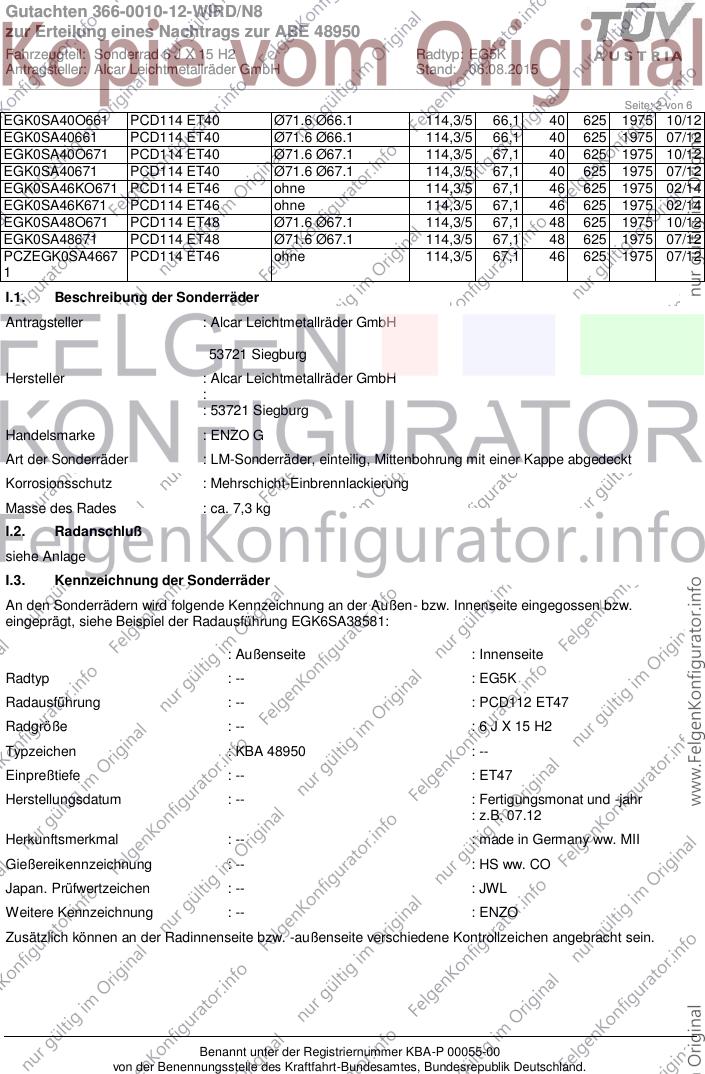

I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : ENZO G
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 7,3 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung EGK6SA38581:
: Außenseite : Innenseite
Radtyp : -- : EG5K
Radausführung : -- : PCD112 ET47
Radgröße : -- : 6 J X 15 H2
Typzeichen : KBA 48950 : --
Einpreßtiefe : -- : ET47
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 07.12
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : ENZO
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0010-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48950
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG5K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________
Seite: 3 von 6

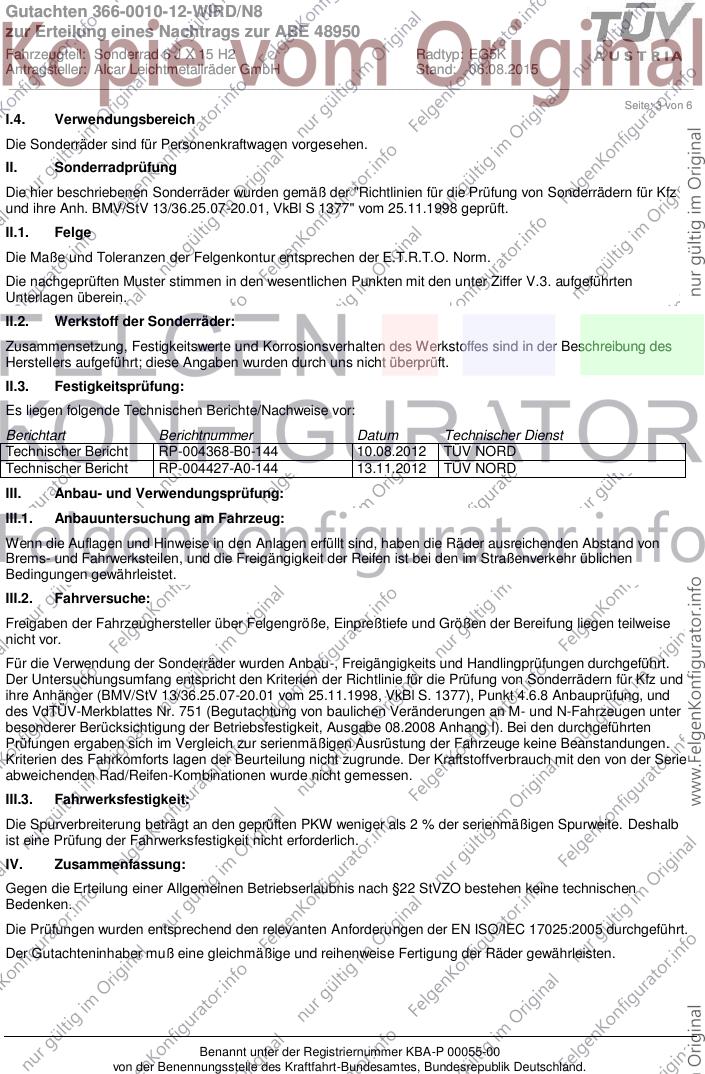

I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004368-B0-144 10.08.2012 TÜV NORD
Technischer Bericht RP-004427-A0-144 13.11.2012 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0010-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48950
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG5K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________
Seite: 4 von 6
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.

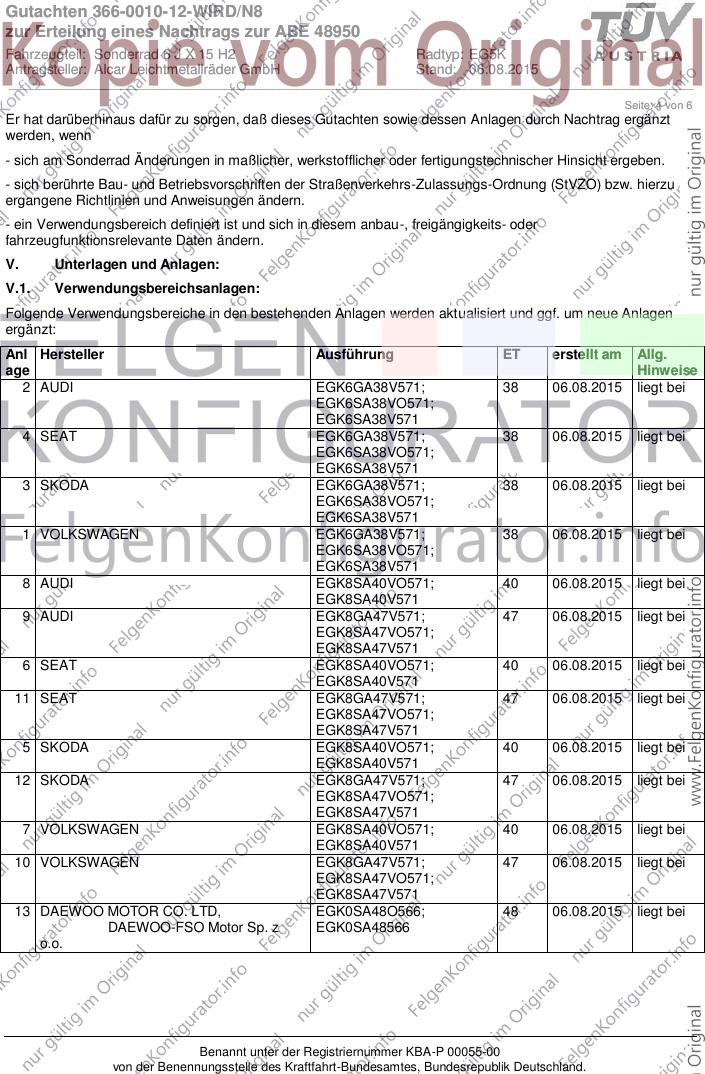

V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
2 AUDI EGK6GA38V571; 38 06.08.2015 liegt bei
EGK6SA38VO571;
EGK6SA38V571
4 SEAT EGK6GA38V571; 38 06.08.2015 liegt bei
EGK6SA38VO571;
EGK6SA38V571
3 SKODA EGK6GA38V571; 38 06.08.2015 liegt bei
EGK6SA38VO571;
EGK6SA38V571
1 VOLKSWAGEN EGK6GA38V571; 38 06.08.2015 liegt bei
EGK6SA38VO571;
EGK6SA38V571
8 AUDI EGK8SA40VO571; 40 06.08.2015 liegt bei
EGK8SA40V571
9 AUDI EGK8GA47V571; 47 06.08.2015 liegt bei
EGK8SA47VO571;
EGK8SA47V571
6 SEAT EGK8SA40VO571; 40 06.08.2015 liegt bei
EGK8SA40V571
11 SEAT EGK8GA47V571; 47 06.08.2015 liegt bei
EGK8SA47VO571;
EGK8SA47V571
5 SKODA EGK8SA40VO571; 40 06.08.2015 liegt bei
EGK8SA40V571
12 SKODA EGK8GA47V571; 47 06.08.2015 liegt bei
EGK8SA47VO571;
EGK8SA47V571
7 VOLKSWAGEN EGK8SA40VO571; 40 06.08.2015 liegt bei
EGK8SA40V571
10 VOLKSWAGEN EGK8GA47V571; 47 06.08.2015 liegt bei
EGK8SA47VO571;
EGK8SA47V571
13 DAEWOO MOTOR CO. LTD, EGK0SA48O566; 48 06.08.2015 liegt bei
DAEWOO-FSO Motor Sp. z EGK0SA48566
o.o.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0010-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48950
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG5K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________
Seite: 5 von 6

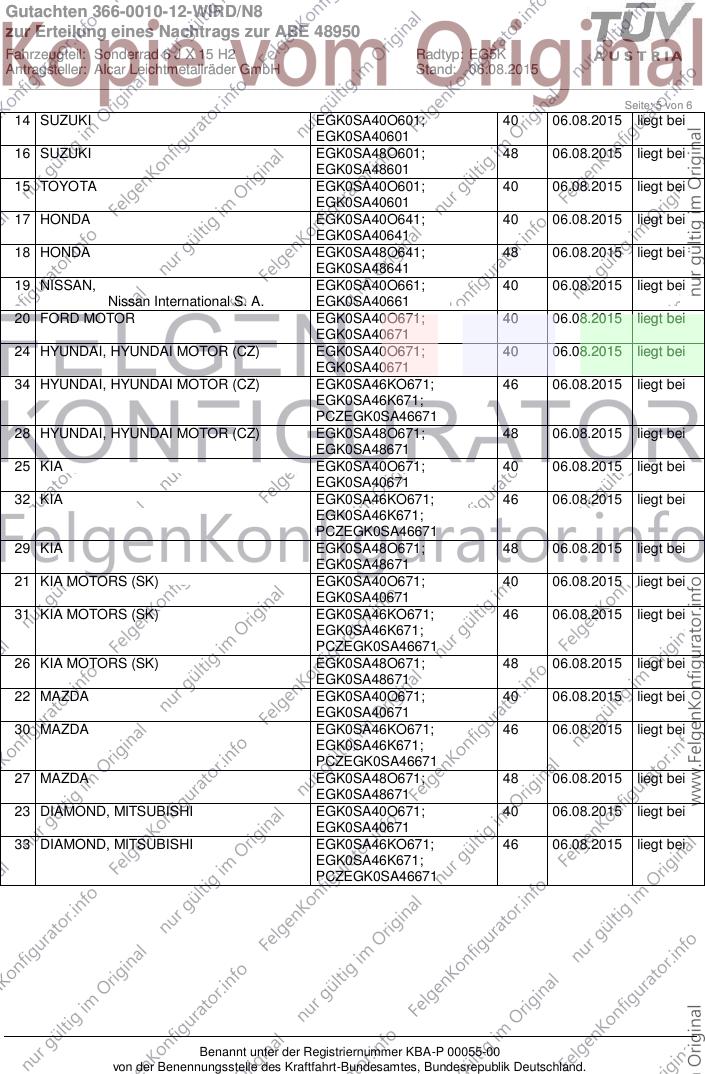

14 SUZUKI EGK0SA40O601; 40 06.08.2015 liegt bei
EGK0SA40601
16 SUZUKI EGK0SA48O601; 48 06.08.2015 liegt bei
EGK0SA48601
15 TOYOTA EGK0SA40O601; 40 06.08.2015 liegt bei
EGK0SA40601
17 HONDA EGK0SA40O641; 40 06.08.2015 liegt bei
EGK0SA40641
18 HONDA EGK0SA48O641; 48 06.08.2015 liegt bei
EGK0SA48641
19 NISSAN, EGK0SA40O661; 40 06.08.2015 liegt bei
Nissan International S. A. EGK0SA40661
20 FORD MOTOR EGK0SA40O671; 40 06.08.2015 liegt bei
EGK0SA40671
24 HYUNDAI, HYUNDAI MOTOR (CZ) EGK0SA40O671; 40 06.08.2015 liegt bei
EGK0SA40671
34 HYUNDAI, HYUNDAI MOTOR (CZ) EGK0SA46KO671; 46 06.08.2015 liegt bei
EGK0SA46K671;
PCZEGK0SA46671
28 HYUNDAI, HYUNDAI MOTOR (CZ) EGK0SA48O671; 48 06.08.2015 liegt bei
EGK0SA48671
25 KIA EGK0SA40O671; 40 06.08.2015 liegt bei
EGK0SA40671
32 KIA EGK0SA46KO671; 46 06.08.2015 liegt bei
EGK0SA46K671;
PCZEGK0SA46671
29 KIA EGK0SA48O671; 48 06.08.2015 liegt bei
EGK0SA48671
21 KIA MOTORS (SK) EGK0SA40O671; 40 06.08.2015 liegt bei
EGK0SA40671
31 KIA MOTORS (SK) EGK0SA46KO671; 46 06.08.2015 liegt bei
EGK0SA46K671;
PCZEGK0SA46671
26 KIA MOTORS (SK) EGK0SA48O671; 48 06.08.2015 liegt bei
EGK0SA48671
22 MAZDA EGK0SA40O671; 40 06.08.2015 liegt bei
EGK0SA40671
30 MAZDA EGK0SA46KO671; 46 06.08.2015 liegt bei
EGK0SA46K671;
PCZEGK0SA46671
27 MAZDA EGK0SA48O671; 48 06.08.2015 liegt bei
EGK0SA48671
23 DIAMOND, MITSUBISHI EGK0SA40O671; 40 06.08.2015 liegt bei
EGK0SA40671
33 DIAMOND, MITSUBISHI EGK0SA46KO671; 46 06.08.2015 liegt bei
EGK0SA46K671;
PCZEGK0SA46671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0010-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48950
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG5K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 06.08.2015
__________________________________________________________________________________________________________________
Seite: 6 von 6
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 06.08.2015
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
