GUTACHTEN zur ABE Nr. 48604 nach §22 StVZO
Gutachten Nr. 55066011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ TU 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

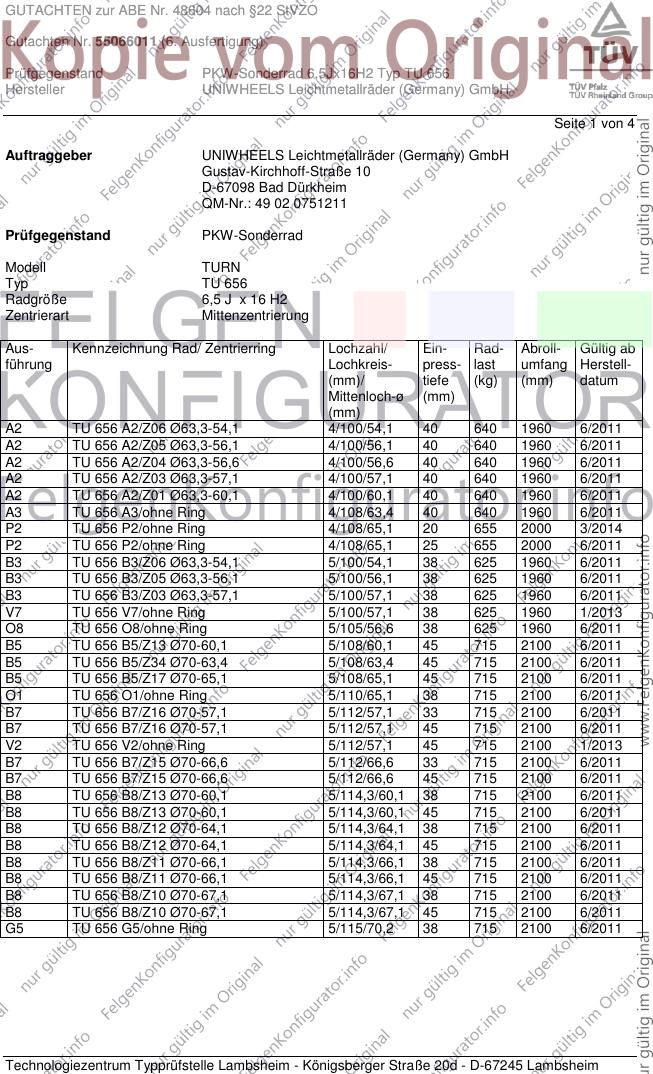

Seite 1 von 4
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell TURN
Typ TU 656
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
A2 TU 656 A2/Z06 Ø63,3-54,1 4/100/54,1 40 640 1960 6/2011
A2 TU 656 A2/Z05 Ø63,3-56,1 4/100/56,1 40 640 1960 6/2011
A2 TU 656 A2/Z04 Ø63,3-56,6 4/100/56,6 40 640 1960 6/2011
A2 TU 656 A2/Z03 Ø63,3-57,1 4/100/57,1 40 640 1960 6/2011
A2 TU 656 A2/Z01 Ø63,3-60,1 4/100/60,1 40 640 1960 6/2011
A3 TU 656 A3/ohne Ring 4/108/63,4 40 640 1960 6/2011
P2 TU 656 P2/ohne Ring 4/108/65,1 20 655 2000 3/2014
P2 TU 656 P2/ohne Ring 4/108/65,1 25 655 2000 6/2011
B3 TU 656 B3/Z06 Ø63,3-54,1 5/100/54,1 38 625 1960 6/2011
B3 TU 656 B3/Z05 Ø63,3-56,1 5/100/56,1 38 625 1960 6/2011
B3 TU 656 B3/Z03 Ø63,3-57,1 5/100/57,1 38 625 1960 6/2011
V7 TU 656 V7/ohne Ring 5/100/57,1 38 625 1960 1/2013
O8 TU 656 O8/ohne Ring 5/105/56,6 38 625 1960 6/2011
B5 TU 656 B5/Z13 Ø70-60,1 5/108/60,1 45 715 2100 6/2011
B5 TU 656 B5/Z34 Ø70-63,4 5/108/63,4 45 715 2100 6/2011
B5 TU 656 B5/Z17 Ø70-65,1 5/108/65,1 45 715 2100 6/2011
O1 TU 656 O1/ohne Ring 5/110/65,1 38 715 2100 6/2011
B7 TU 656 B7/Z16 Ø70-57,1 5/112/57,1 33 715 2100 6/2011
B7 TU 656 B7/Z16 Ø70-57,1 5/112/57,1 45 715 2100 6/2011
V2 TU 656 V2/ohne Ring 5/112/57,1 45 715 2100 1/2013
B7 TU 656 B7/Z15 Ø70-66,6 5/112/66,6 33 715 2100 6/2011
B7 TU 656 B7/Z15 Ø70-66,6 5/112/66,6 45 715 2100 6/2011
B8 TU 656 B8/Z13 Ø70-60,1 5/114,3/60,1 38 715 2100 6/2011
B8 TU 656 B8/Z13 Ø70-60,1 5/114,3/60,1 45 715 2100 6/2011
B8 TU 656 B8/Z12 Ø70-64,1 5/114,3/64,1 38 715 2100 6/2011
B8 TU 656 B8/Z12 Ø70-64,1 5/114,3/64,1 45 715 2100 6/2011
B8 TU 656 B8/Z11 Ø70-66,1 5/114,3/66,1 38 715 2100 6/2011
B8 TU 656 B8/Z11 Ø70-66,1 5/114,3/66,1 45 715 2100 6/2011
B8 TU 656 B8/Z10 Ø70-67,1 5/114,3/67,1 38 715 2100 6/2011
B8 TU 656 B8/Z10 Ø70-67,1 5/114,3/67,1 45 715 2100 6/2011
G5 TU 656 G5/ohne Ring 5/115/70,2 38 715 2100 6/2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48604 nach §22 StVZO
Gutachten Nr. 55066011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ TU 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

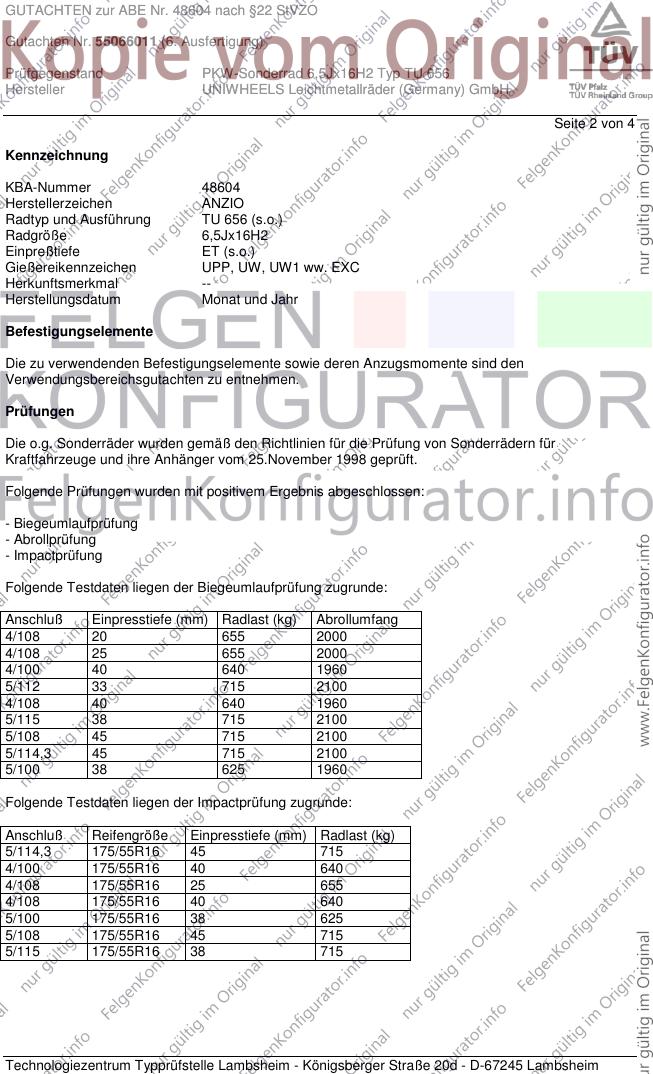

Seite 2 von 4
Kennzeichnung
KBA-Nummer 48604
Herstellerzeichen ANZIO
Radtyp und Ausführung TU 656 (s.o.)
Radgröße 6,5Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UPP, UW, UW1 ww. EXC
Herkunftsmerkmal --
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/108 20 655 2000
4/108 25 655 2000
4/100 40 640 1960
5/112 33 715 2100
4/108 40 640 1960
5/115 38 715 2100
5/108 45 715 2100
5/114,3 45 715 2100
5/100 38 625 1960
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 175/55R16 45 715
4/100 175/55R16 40 640
4/108 175/55R16 25 655
4/108 175/55R16 40 640
5/100 175/55R16 38 625
5/108 175/55R16 45 715
5/115 175/55R16 38 715
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48604 nach §22 StVZO
Gutachten Nr. 55066011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ TU 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

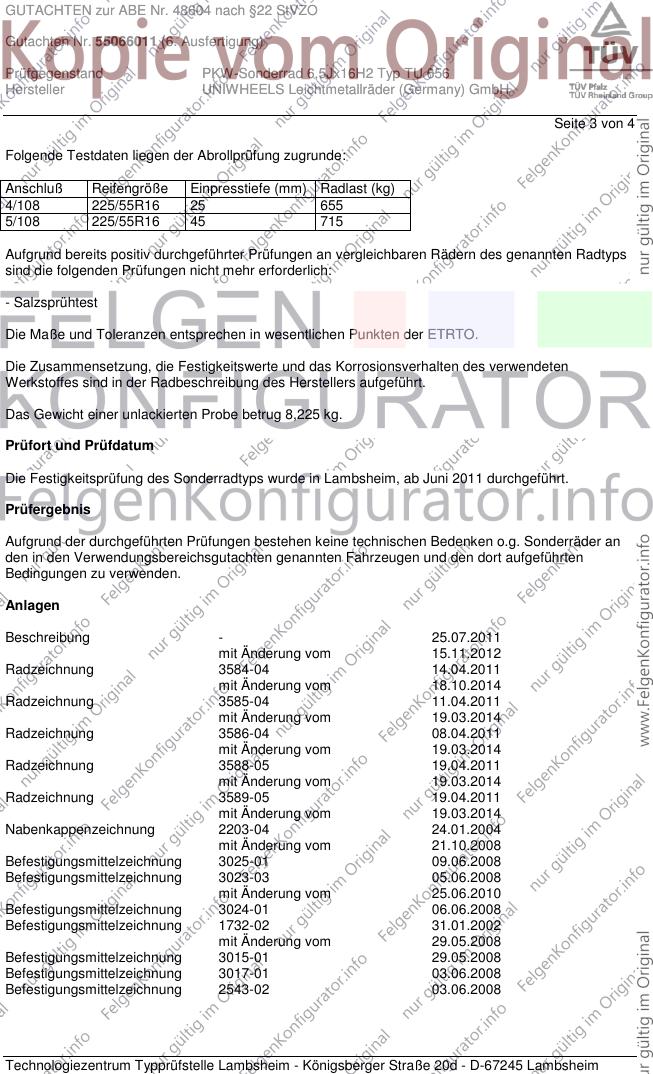

Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/108 225/55R16 25 655
5/108 225/55R16 45 715
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,225 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Juni 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 25.07.2011
mit Änderung vom 15.11.2012
Radzeichnung 3584-04 14.04.2011
mit Änderung vom 18.10.2014
Radzeichnung 3585-04 11.04.2011
mit Änderung vom 19.03.2014
Radzeichnung 3586-04 08.04.2011
mit Änderung vom 19.03.2014
Radzeichnung 3588-05 19.04.2011
mit Änderung vom 19.03.2014
Radzeichnung 3589-05 19.04.2011
mit Änderung vom 19.03.2014
Nabenkappenzeichnung 2203-04 24.01.2004
mit Änderung vom 21.10.2008
Befestigungsmittelzeichnung 3025-01 09.06.2008
Befestigungsmittelzeichnung 3023-03 05.06.2008
mit Änderung vom 25.06.2010
Befestigungsmittelzeichnung 3024-01 06.06.2008
Befestigungsmittelzeichnung 1732-02 31.01.2002
mit Änderung vom 29.05.2008
Befestigungsmittelzeichnung 3015-01 29.05.2008
Befestigungsmittelzeichnung 3017-01 03.06.2008
Befestigungsmittelzeichnung 2543-02 03.06.2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48604 nach §22 StVZO
Gutachten Nr. 55066011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ TU 656
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

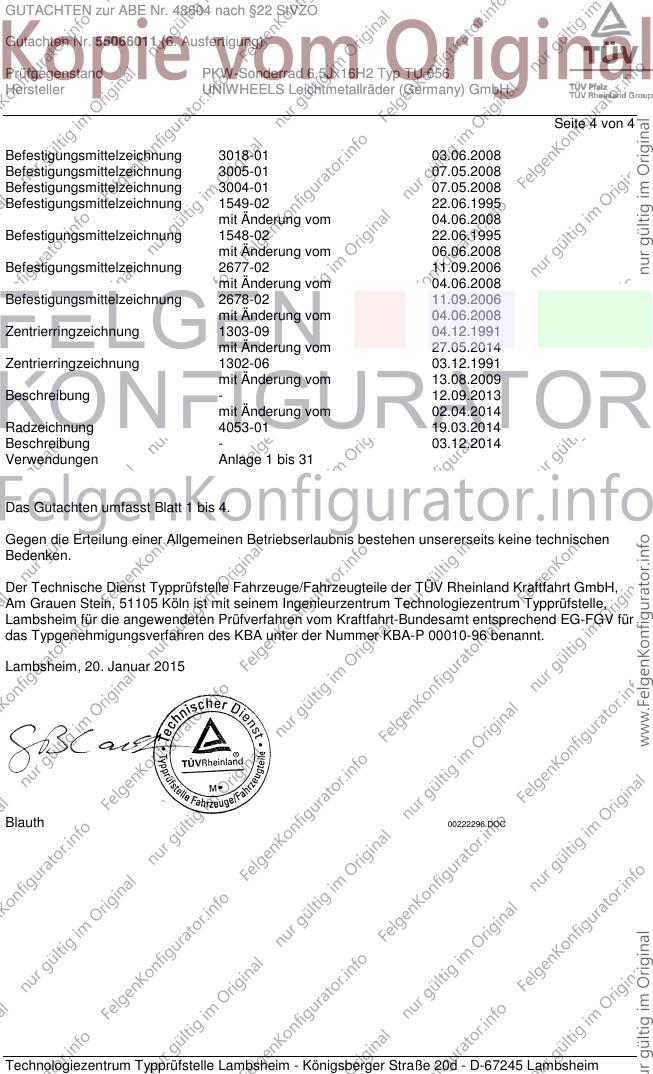

Seite 4 von 4
Befestigungsmittelzeichnung 3018-01 03.06.2008
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Befestigungsmittelzeichnung 1549-02 22.06.1995
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 1548-02 22.06.1995
mit Änderung vom 06.06.2008
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Zentrierringzeichnung 1303-09 04.12.1991
mit Änderung vom 27.05.2014
Zentrierringzeichnung 1302-06 03.12.1991
mit Änderung vom 13.08.2009
Beschreibung - 12.09.2013
mit Änderung vom 02.04.2014
Radzeichnung 4053-01 19.03.2014
Beschreibung - 03.12.2014
Verwendungen Anlage 1 bis 31
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Januar 2015
Blauth 00222296.DOC
