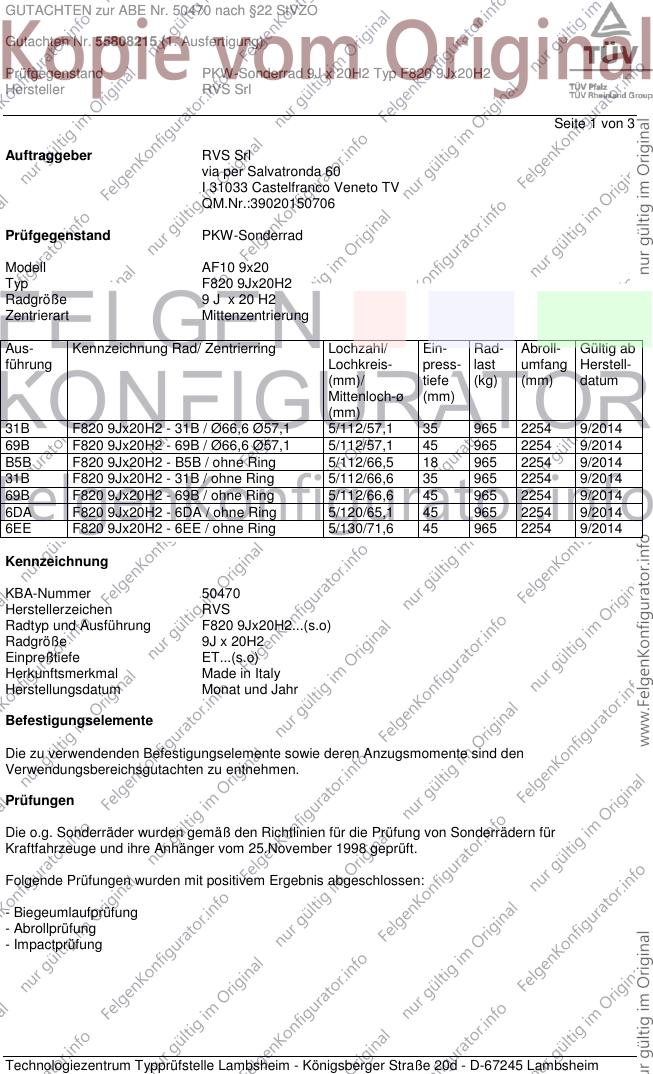

GUTACHTEN zur ABE Nr. 50470 nach §22 StVZO
Gutachten Nr. 55808215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ F820 9Jx20H2
Hersteller RVS Srl
Seite 1 von 3
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF10 9x20
Typ F820 9Jx20H2
Radgröße 9 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
31B F820 9Jx20H2 - 31B / Ø66,6 Ø57,1 5/112/57,1 35 965 2254 9/2014
69B F820 9Jx20H2 - 69B / Ø66,6 Ø57,1 5/112/57,1 45 965 2254 9/2014
B5B F820 9Jx20H2 - B5B / ohne Ring 5/112/66,5 18 965 2254 9/2014
31B F820 9Jx20H2 - 31B / ohne Ring 5/112/66,6 35 965 2254 9/2014
69B F820 9Jx20H2 - 69B / ohne Ring 5/112/66,6 45 965 2254 9/2014
6DA F820 9Jx20H2 - 6DA / ohne Ring 5/120/65,1 45 965 2254 9/2014
6EE F820 9Jx20H2 - 6EE / ohne Ring 5/130/71,6 45 965 2254 9/2014
Kennzeichnung
KBA-Nummer 50470
Herstellerzeichen RVS
Radtyp und Ausführung F820 9Jx20H2...(s.o)
Radgröße 9J x 20H2
Einpreßtiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50470 nach §22 StVZO
Gutachten Nr. 55808215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ F820 9Jx20H2
Hersteller RVS Srl
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 18 965 2254
5/112 35 965 2254
5/120 45 965 2254
5/130 45 965 2254
5/112 45 965 2254
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 245/40R20 45 965
5/112/66,6 235/35R20 18 965
5/130 235/35R20 45 965
5/120/65,1 245/40R20 45 965
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 325/50R20 45 965
5/112 325/50R20 45 965
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 17,02 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese beim TÜV Rheinland Group ab
Juli 2015 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50470 nach §22 StVZO
Gutachten Nr. 55808215 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20H2 Typ F820 9Jx20H2
Hersteller RVS Srl
Seite 3 von 3
Anlagen
Beschreibung - 29.07.2015
Radzeichnung OG-20-90-M3/99-02 21.01.2013
mit Änderung vom 29.07.2015
Zentrierringzeichnung ARB 07.08.2007
Nabenkappenzeichnung C31/36 23.05.2011
Befestigungsmittelzeichnung TAB-BOLT_9 16.12.2008
mit Änderung vom 18.02.2014
Nabenkappenzeichnung C14296 13.11.2014
Verwendungen Anlage 1-7 01.10.2015
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Oktober 2015
Schmidt 00236296.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
