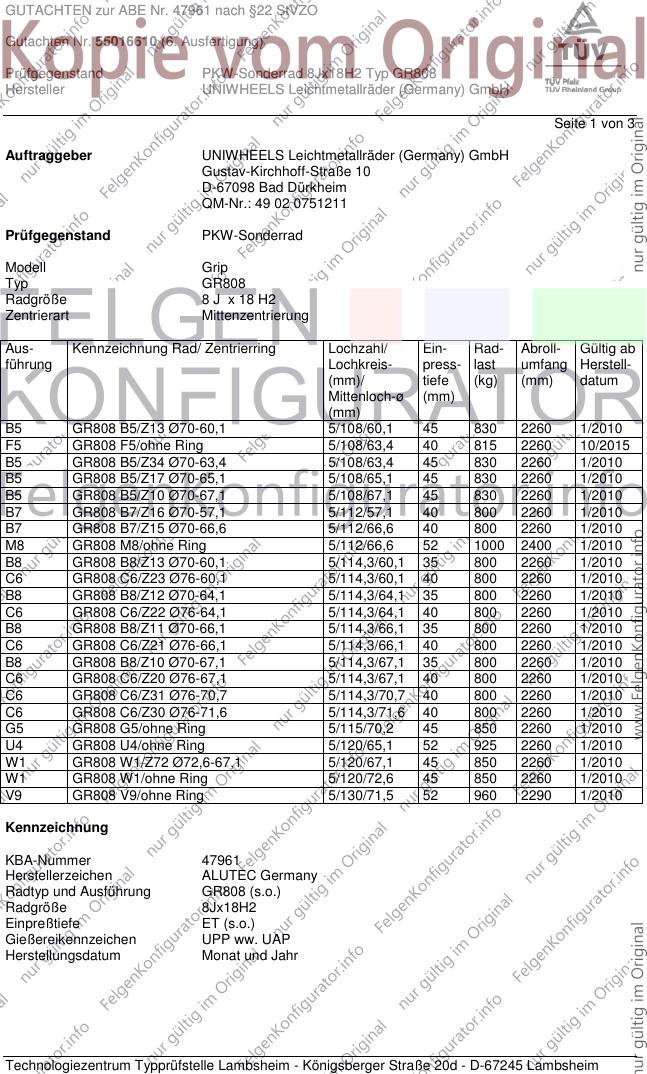

GUTACHTEN zur ABE Nr. 47961 nach §22 StVZO
Gutachten Nr. 55016610 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GR808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 3
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell Grip
Typ GR808
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
B5 GR808 B5/Z13 Ø70-60,1 5/108/60,1 45 830 2260 1/2010
F5 GR808 F5/ohne Ring 5/108/63,4 40 815 2260 10/2015
B5 GR808 B5/Z34 Ø70-63,4 5/108/63,4 45 830 2260 1/2010
B5 GR808 B5/Z17 Ø70-65,1 5/108/65,1 45 830 2260 1/2010
B5 GR808 B5/Z10 Ø70-67,1 5/108/67,1 45 830 2260 1/2010
B7 GR808 B7/Z16 Ø70-57,1 5/112/57,1 40 800 2260 1/2010
B7 GR808 B7/Z15 Ø70-66,6 5/112/66,6 40 800 2260 1/2010
M8 GR808 M8/ohne Ring 5/112/66,6 52 1000 2400 1/2010
B8 GR808 B8/Z13 Ø70-60,1 5/114,3/60,1 35 800 2260 1/2010
C6 GR808 C6/Z23 Ø76-60,1 5/114,3/60,1 40 800 2260 1/2010
B8 GR808 B8/Z12 Ø70-64,1 5/114,3/64,1 35 800 2260 1/2010
C6 GR808 C6/Z22 Ø76-64,1 5/114,3/64,1 40 800 2260 1/2010
B8 GR808 B8/Z11 Ø70-66,1 5/114,3/66,1 35 800 2260 1/2010
C6 GR808 C6/Z21 Ø76-66,1 5/114,3/66,1 40 800 2260 1/2010
B8 GR808 B8/Z10 Ø70-67,1 5/114,3/67,1 35 800 2260 1/2010
C6 GR808 C6/Z20 Ø76-67,1 5/114,3/67,1 40 800 2260 1/2010
C6 GR808 C6/Z31 Ø76-70,7 5/114,3/70,7 40 800 2260 1/2010
C6 GR808 C6/Z30 Ø76-71,6 5/114,3/71,6 40 800 2260 1/2010
G5 GR808 G5/ohne Ring 5/115/70,2 45 850 2260 1/2010
U4 GR808 U4/ohne Ring 5/120/65,1 52 925 2260 1/2010
W1 GR808 W1/Z72 Ø72,6-67,1 5/120/67,1 45 850 2260 1/2010
W1 GR808 W1/ohne Ring 5/120/72,6 45 850 2260 1/2010
V9 GR808 V9/ohne Ring 5/130/71,5 52 960 2290 1/2010
Kennzeichnung
KBA-Nummer 47961
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung GR808 (s.o.)
Radgröße 8Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UPP ww. UAP
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47961 nach §22 StVZO
Gutachten Nr. 55016610 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GR808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 3
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/108 40 815 2260
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/35R18 45 850
5/114,3 205/35R18 40 800
5/130 205/35R18 52 960
5/108 205/35R18 45 830
5/112 205/35R18 52 1000
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 285/60R18 52 1000
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 12,351 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim ab
Januar 2010 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

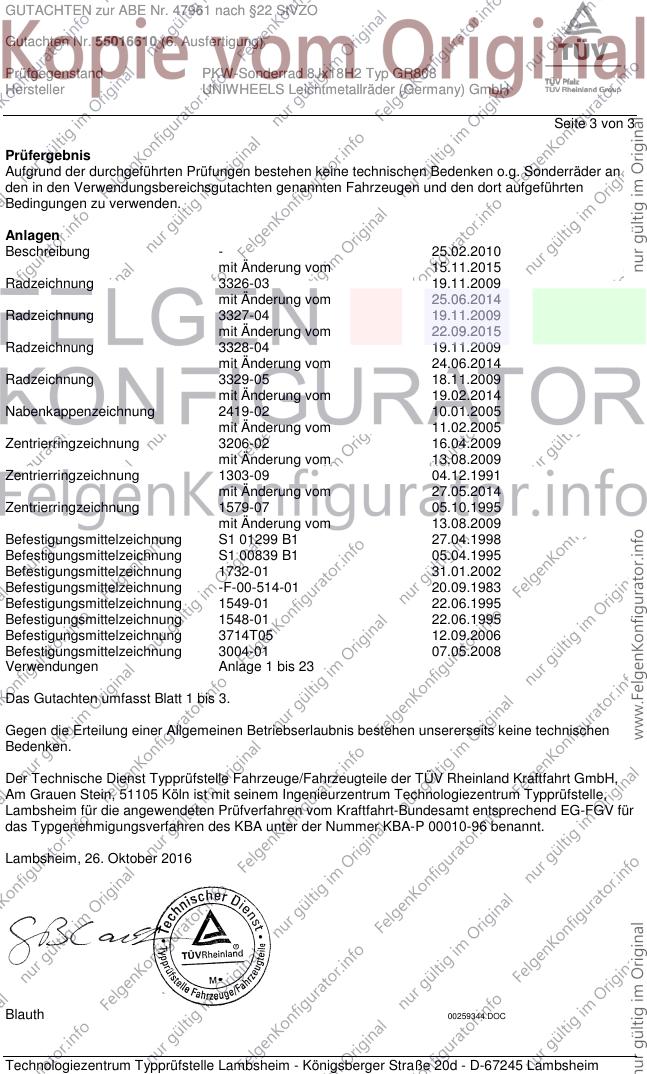

GUTACHTEN zur ABE Nr. 47961 nach §22 StVZO
Gutachten Nr. 55016610 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GR808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 25.02.2010
mit Änderung vom 15.11.2015
Radzeichnung 3326-03 19.11.2009
mit Änderung vom 25.06.2014
Radzeichnung 3327-04 19.11.2009
mit Änderung vom 22.09.2015
Radzeichnung 3328-04 19.11.2009
mit Änderung vom 24.06.2014
Radzeichnung 3329-05 18.11.2009
mit Änderung vom 19.02.2014
Nabenkappenzeichnung 2419-02 10.01.2005
mit Änderung vom 11.02.2005
Zentrierringzeichnung 3206-02 16.04.2009
mit Änderung vom 13.08.2009
Zentrierringzeichnung 1303-09 04.12.1991
mit Änderung vom 27.05.2014
Zentrierringzeichnung 1579-07 05.10.1995
mit Änderung vom 13.08.2009
Befestigungsmittelzeichnung S1 01299 B1 27.04.1998
Befestigungsmittelzeichnung S1 00839 B1 05.04.1995
Befestigungsmittelzeichnung 1732-01 31.01.2002
Befestigungsmittelzeichnung -F-00-514-01 20.09.1983
Befestigungsmittelzeichnung 1549-01 22.06.1995
Befestigungsmittelzeichnung 1548-01 22.06.1995
Befestigungsmittelzeichnung 3714T05 12.09.2006
Befestigungsmittelzeichnung 3004-01 07.05.2008
Verwendungen Anlage 1 bis 23
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Oktober 2016
Blauth 00259344.DOC
