GUTACHTEN zur ABE Nr. 50452 nach §22 StVZO
Gutachten Nr. 55094715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ LS2-8017
Hersteller Borbet Vertriebs GmbH
Seite 1 von 3
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Niederneuchning
QM-Nr. 49020021101
Prüfgegenstand PKW-Sonderrad
Modell LS2
Typ LS2-8017
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
LK100 LS2-8017 LK100 /ohne Ring 5/100/57,1 38 690 2100 9/2015
LK105 LS2-8017 LK105 / ohne Ring 5/105/56,6 35 690 2100 9/2015
LK108 LS2-8017 LK108 / Ø72,5-Ø60,1 5/108/60,1 40 690 2100 9/2015
LK108 LS2-8017 LK108 / Ø72,5-Ø60,1 5/108/60,1 45 690 2100 9/2015
LK108 LS2-8017 LK108 / Ø72,5-Ø63,4 5/108/63,4 40 690 2100 9/2015
LK108 LS2-8017 LK108 / Ø72,5-Ø63,4 5/108/63,4 45 690 2100 9/2015
LK108 LS2-8017 LK108 / Ø72,5-Ø65,1 5/108/65,1 40 690 2100 9/2015
LK108 LS2-8017 LK108 / Ø72,5-Ø65,1 5/108/65,1 45 690 2100 9/2015
LK110 LS2-8017 LK110 / ohne Ring 5/110/65,1 35 690 2100 9/2015
LK112 LS2-8017 LK112 / Ø72,5-Ø57,1 5/112/57,1 35 690 2100 9/2015
LK112 LS2-8017 LK112 / Ø72,5-Ø57,1 5/112/57,1 45 690 2100 9/2015
LK112 LS2-8017 LK112 / Ø72,5-Ø66,6 5/112/66,6 35 690 2100 9/2015
LK112 LS2-8017 LK112 / Ø72,5-Ø66,6 5/112/66,6 45 690 2100 9/2015
LK114,3 LS2-8017 LK114,3 / Ø72,5-Ø60,1 5/114,3/60,1 35 690 2100 9/2015
LK114,3 LS2-8017 LK114,3 / Ø72,5-Ø60,1 5/114,3/60,1 45 690 2100 9/2015
LK114,3 LS2-8017 LK114,3 / Ø72,5-Ø64,1 5/114,3/64,1 35 690 2100 9/2015
LK114,3 LS2-8017 LK114,3 / Ø72,5-Ø64,1 5/114,3/64,1 45 690 2100 9/2015
LK114,3 LS2-8017 LK114,3 / Ø72,5-Ø66,1 5/114,3/66,1 35 690 2100 9/2015
LK114,3 LS2-8017 LK114,3 / Ø72,5-Ø66,1 5/114,3/66,1 45 690 2100 9/2015
LK114,3 LS2-8017 LK114,3 / Ø72,5-Ø66,6 5/114,3/66,6 35 690 2100 9/2015
LK114,3 LS2-8017 LK114,3 / Ø72,5-Ø66,6 5/114,3/66,6 45 690 2100 9/2015
LK114,3 LS2-8017 LK114,3 / Ø72,5-Ø67,1 5/114,3/67,1 35 690 2100 9/2015
LK114,3 LS2-8017 LK114,3 / Ø72,5-Ø67,1 5/114,3/67,1 45 690 2100 9/2015
LK115 LS2-8017 LK115 / ohne Ring 5/115/70,2 40 690 2100 9/2015
Kennzeichnung
KBA-Nummer 50452
Herstellerzeichen BORBET
Radtyp und Ausführung LS2-8017 (s.o.)
Radgröße 8 J x 17 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50452 nach §22 StVZO
Gutachten Nr. 55094715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ LS2-8017
Hersteller Borbet Vertriebs GmbH
Seite 2 von 3
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 35 690 2100
5/100 38 690 2100
5/105 35 690 2100
5/115 40 690 2100
5/108 40 690 2100
5/108 45 690 2100
5/114,3 45 690 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 205/40R17 45 690
5/100 205/40R17 38 690
5/108 205/40R17 45 690
5/115 205/40R17 40 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 285/60R17 45 690
5/108 285/60R17 45 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,045 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50452 nach §22 StVZO
Gutachten Nr. 55094715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ LS2-8017
Hersteller Borbet Vertriebs GmbH

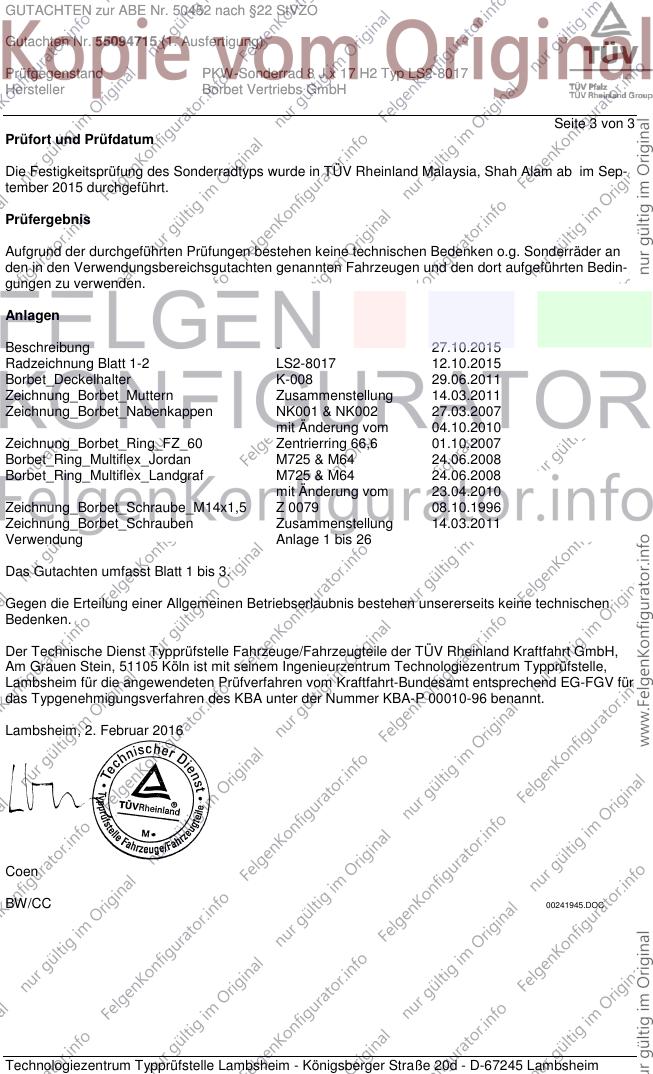

Seite 3 von 3
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Malaysia, Shah Alam ab im Sep-
tember 2015 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 27.10.2015
Radzeichnung Blatt 1-2 LS2-8017 12.10.2015
Borbet_Deckelhalter K-008 29.06.2011
Zeichnung_Borbet_Muttern Zusammenstellung 14.03.2011
Zeichnung_Borbet_Nabenkappen NK001 & NK002 27.03.2007
mit Änderung vom 04.10.2010
Zeichnung_Borbet_Ring_FZ_60 Zentrierring 66,6 01.10.2007
Borbet_Ring_Multiflex_Jordan M725 & M64 24.06.2008
Borbet_Ring_Multiflex_Landgraf M725 & M64 24.06.2008
mit Änderung vom 23.04.2010
Zeichnung_Borbet_Schraube_M14x1,5 Z 0079 08.10.1996
Zeichnung_Borbet_Schrauben Zusammenstellung 14.03.2011
Verwendung Anlage 1 bis 26
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Februar 2016
Coen
BW/CC 00241945.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
