GUTACHTEN zur ABE Nr. 50451 nach §22 StVZO
Gutachten Nr. 55094915 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ LS2-8018
Hersteller Borbet Vertriebs GmbH
Seite 1 von 3
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Niederneuchning
QM-Nr. 49020021101
Prüfgegenstand PKW-Sonderrad
Modell LS2
Typ LS2-8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
LK100 LS2-8018 LK100 /ohne Ring 5/100/57,1 35 690 2100 9/2015
LK105 LS2-8018 LK105 / ohne Ring 5/105/56,6 40 690 2100 9/2015
LK108 LS2-8018 LK108 / Ø72,5-Ø60,1 5/108/60,1 40 690 2100 9/2015
LK108 LS2-8018 LK108 / Ø72,5-Ø60,1 5/108/60,1 50 690 2100 9/2015
LK108 LS2-8018 LK108 / Ø72,5-Ø63,4 5/108/63,4 40 690 2100 9/2015
LK108 LS2-8018 LK108 / Ø72,5-Ø63,4 5/108/63,4 50 690 2100 9/2015
LK108 LS2-8018 LK108 / Ø72,5-Ø65,1 5/108/65,1 40 690 2100 9/2015
LK108 LS2-8018 LK108 / Ø72,5-Ø65,1 5/108/65,1 50 690 2100 9/2015
LK110 LS2-8018 LK110 / ohne Ring 5/110/65,1 35 690 2100 9/2015
LK112 LS2-8018 LK112 / Ø72,5-Ø57,1 5/112/57,1 37 690 2100 9/2015
LK112 LS2-8018 LK112 / Ø72,5-Ø57,1 5/112/57,1 48 690 2100 9/2015
LK112 LS2-8018 LK112 / Ø72,5-Ø66,6 5/112/66,6 37 690 2100 9/2015
LK112 LS2-8018 LK112 / Ø72,5-Ø66,6 5/112/66,6 48 690 2100 9/2015
LK112 LS2-8018 LK112 / Ø72,5-Ø66,6 5/112/66,6 37 690 2100 9/2015
LK112 LS2-8018 LK112 / Ø72,5-Ø66,6 5/112/66,6 48 690 2100 9/2015
LK114,3 LS2-8018 LK114,3 / Ø72,5-Ø60,1 5/114,3/60,1 40 690 2100 9/2015
LK114,3 LS2-8018 LK114,3 / Ø72,5-Ø60,1 5/114,3/60,1 50 690 2100 9/2015
LK114,3 LS2-8018 LK114,3 / Ø72,5-Ø64,1 5/114,3/64,1 40 690 2100 9/2015
LK114,3 LS2-8018 LK114,3 / Ø72,5-Ø64,1 5/114,3/64,1 50 690 2100 9/2015
LK114,3 LS2-8018 LK114,3 / Ø72,5-Ø66,1 5/114,3/66,1 40 690 2100 9/2015
LK114,3 LS2-8018 LK114,3 / Ø72,5-Ø66,1 5/114,3/66,1 50 690 2100 9/2015
LK114,3 LS2-8018 LK114,3 / Ø72,5-Ø66,6 5/114,3/66,6 40 690 2100 9/2015
LK114,3 LS2-8018 LK114,3 / Ø72,5-Ø67,1 5/114,3/67,1 40 690 2100 9/2015
LK114,3 LS2-8018 LK114,3 / Ø72,5-Ø67,1 5/114,3/67,1 50 690 2100 9/2015
LK115 LS2-8018 LK115 / ohne Ring 5/115/70,2 40 690 2100 9/2015
Kennzeichnung
KBA-Nummer 50451
Herstellerzeichen BORBET
Radtyp und Ausführung LS2-8018 (s.o.)
Radgröße 8 J x 18 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50451 nach §22 StVZO
Gutachten Nr. 55094915 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ LS2-8018
Hersteller Borbet Vertriebs GmbH

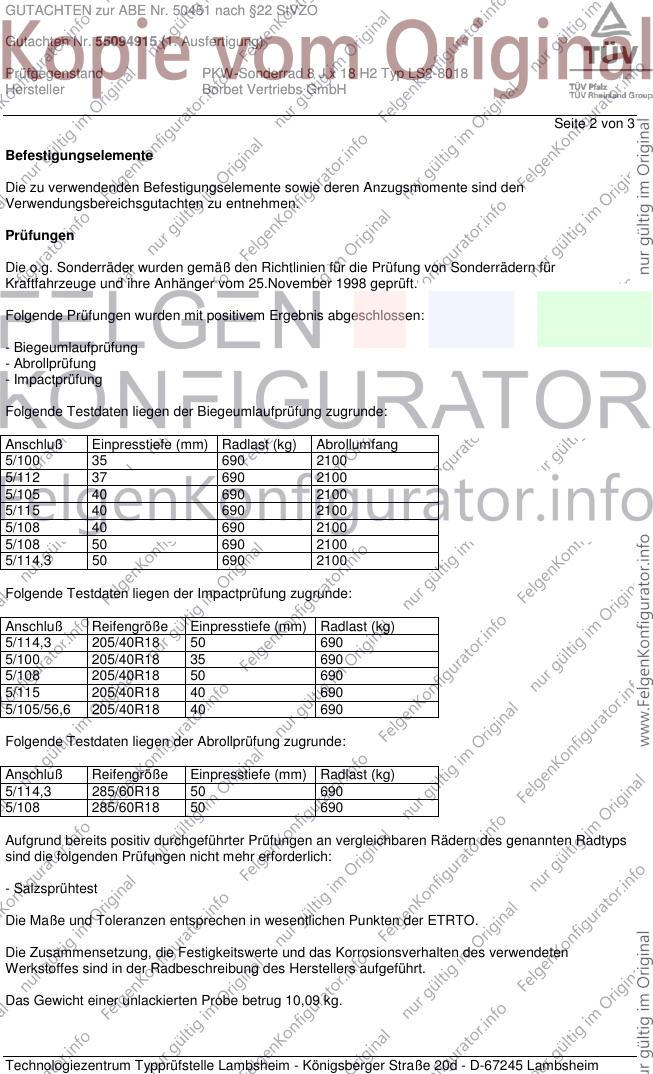

Seite 2 von 3
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 35 690 2100
5/112 37 690 2100
5/105 40 690 2100
5/115 40 690 2100
5/108 40 690 2100
5/108 50 690 2100
5/114,3 50 690 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 205/40R18 50 690
5/100 205/40R18 35 690
5/108 205/40R18 50 690
5/115 205/40R18 40 690
5/105/56,6 205/40R18 40 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 285/60R18 50 690
5/108 285/60R18 50 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,09 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50451 nach §22 StVZO
Gutachten Nr. 55094915 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ LS2-8018
Hersteller Borbet Vertriebs GmbH
Seite 3 von 3
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Malaysia, Shah Alam ab im
September 2015 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 27.10.2015
Radzeichnung Blatt 1-2 LS2-8018 12.10.2015
Verwendung Anlage 1 bis 25
Borbet_Deckelhalter K-008 29.06.2011
Zeichnung_Borbet_Muttern Zusammenstellung 14.03.2011
Zeichnung_Borbet_Nabenkappe NK001 & NK002 27.03.2007
n
mit Änderung vom 04.10.2010
Zeichnung_Borbet_Ring_FZ_60 Zentrierring 66,6 01.10.2007
Borbet_Ring_Multiflex_JordanM725 & M64 24.06.2008
Borbet_Ring_Multiflex_Landgraf
M725 & M64 24.06.2008
mit Änderung vom 23.04.2010
Zeichnung_Borbet_Schraube_M Z 0079 08.10.1996
14x1,5
Zeichnung_Borbet_Schrauben Zusammenstellung 14.03.2011
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Februar 2016
Coen 00241963.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
