GUTACHTEN zur ABE Nr. 46952 nach §22 StVZO
Gutachten Nr. 55025807 (11. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B21-808
Hersteller Brock Alloy Wheels Deutschland GmbH

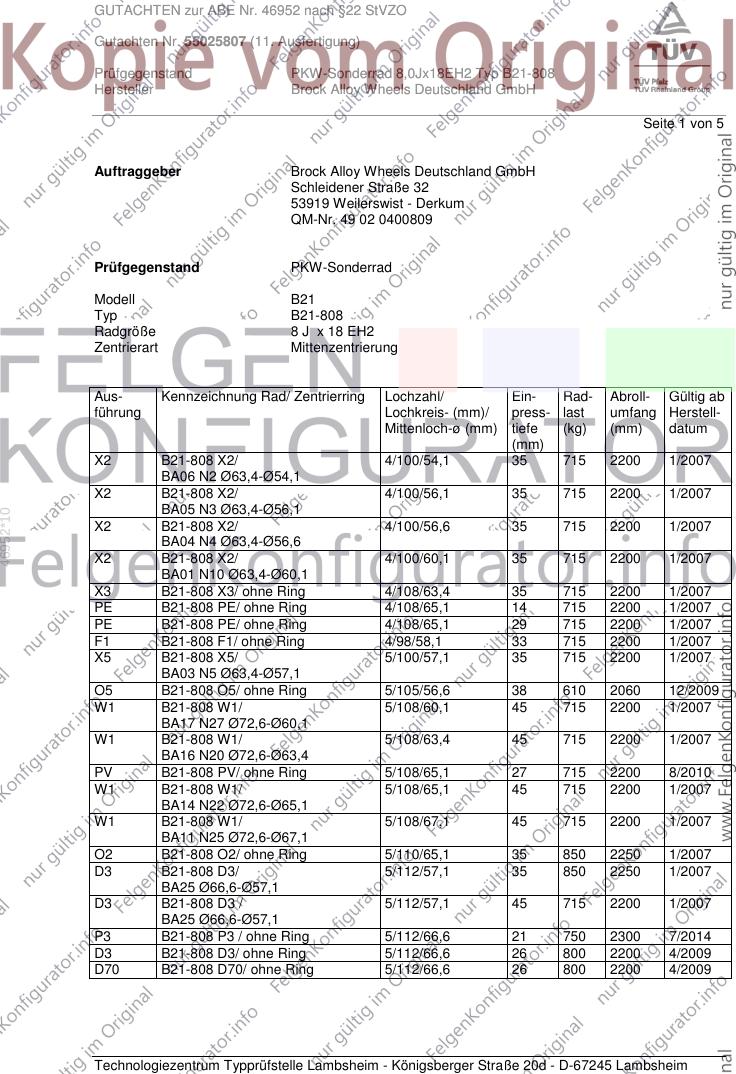

Seite 1 von 5
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B21
Typ B21-808
Radgröße 8 J x 18 EH2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
X2 B21-808 X2/ 4/100/54,1 35 715 2200 1/2007
BA06 N2 Ø63,4-Ø54,1
X2 B21-808 X2/ 4/100/56,1 35 715 2200 1/2007
BA05 N3 Ø63,4-Ø56,1
46952*10
X2 B21-808 X2/ 4/100/56,6 35 715 2200 1/2007
BA04 N4 Ø63,4-Ø56,6
X2 B21-808 X2/ 4/100/60,1 35 715 2200 1/2007
BA01 N10 Ø63,4-Ø60,1
X3 B21-808 X3/ ohne Ring 4/108/63,4 35 715 2200 1/2007
PE B21-808 PE/ ohne Ring 4/108/65,1 14 715 2200 1/2007
PE B21-808 PE/ ohne Ring 4/108/65,1 29 715 2200 1/2007
F1 B21-808 F1/ ohne Ring 4/98/58,1 33 715 2200 1/2007
X5 B21-808 X5/ 5/100/57,1 35 715 2200 1/2007
BA03 N5 Ø63,4-Ø57,1
O5 B21-808 O5/ ohne Ring 5/105/56,6 38 610 2060 12/2009
W1 B21-808 W1/ 5/108/60,1 45 715 2200 1/2007
BA17 N27 Ø72,6-Ø60,1
W1 B21-808 W1/ 5/108/63,4 45 715 2200 1/2007
BA16 N20 Ø72,6-Ø63,4
PV B21-808 PV/ ohne Ring 5/108/65,1 27 715 2200 8/2010
W1 B21-808 W1/ 5/108/65,1 45 715 2200 1/2007
BA14 N22 Ø72,6-Ø65,1
W1 B21-808 W1/ 5/108/67,1 45 715 2200 1/2007
BA11 N25 Ø72,6-Ø67,1
O2 B21-808 O2/ ohne Ring 5/110/65,1 35 850 2250 1/2007
D3 B21-808 D3/ 5/112/57,1 35 850 2250 1/2007
BA25 Ø66,6-Ø57,1
D3 B21-808 D3 / 5/112/57,1 45 715 2200 1/2007
BA25 Ø66,6-Ø57,1
P3 B21-808 P3 / ohne Ring 5/112/66,6 21 750 2300 7/2014
D3 B21-808 D3/ ohne Ring 5/112/66,6 26 800 2200 4/2009
D70 B21-808 D70/ ohne Ring 5/112/66,6 26 800 2200 4/2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46952 nach §22 StVZO
Gutachten Nr. 55025807 (11. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B21-808
Hersteller Brock Alloy Wheels Deutschland GmbH

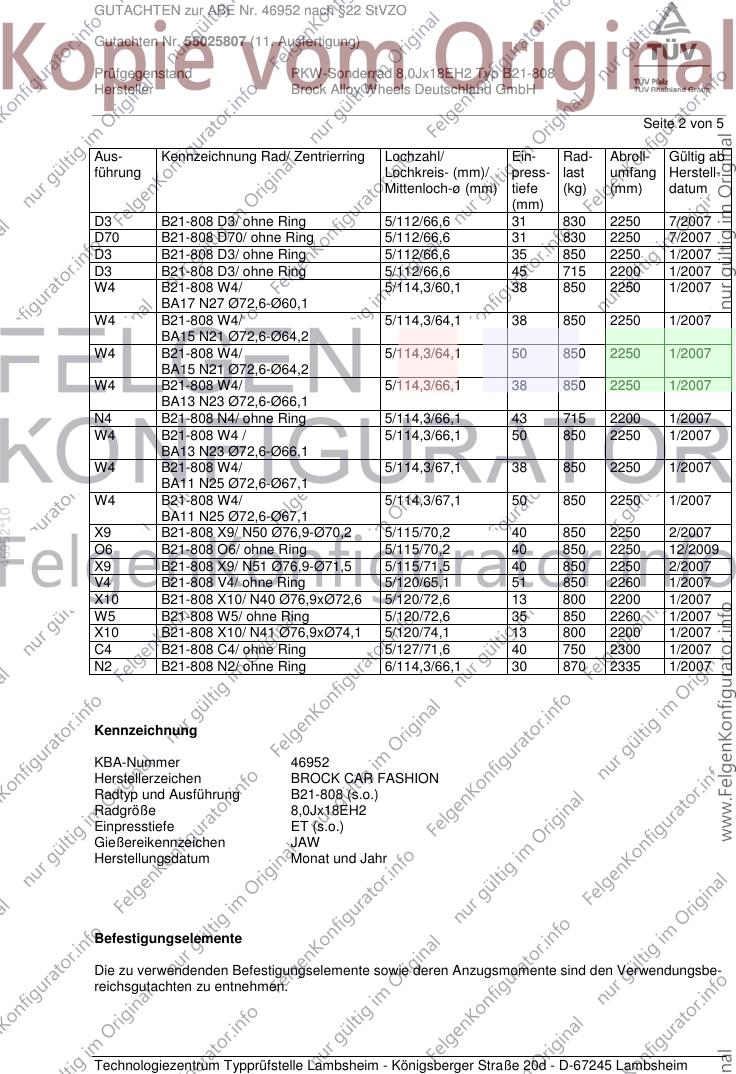

Seite 2 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
D3 B21-808 D3/ ohne Ring 5/112/66,6 31 830 2250 7/2007
D70 B21-808 D70/ ohne Ring 5/112/66,6 31 830 2250 7/2007
D3 B21-808 D3/ ohne Ring 5/112/66,6 35 850 2250 1/2007
D3 B21-808 D3/ ohne Ring 5/112/66,6 45 715 2200 1/2007
W4 B21-808 W4/ 5/114,3/60,1 38 850 2250 1/2007
BA17 N27 Ø72,6-Ø60,1
W4 B21-808 W4/ 5/114,3/64,1 38 850 2250 1/2007
BA15 N21 Ø72,6-Ø64,2
W4 B21-808 W4/ 5/114,3/64,1 50 850 2250 1/2007
BA15 N21 Ø72,6-Ø64,2
W4 B21-808 W4/ 5/114,3/66,1 38 850 2250 1/2007
BA13 N23 Ø72,6-Ø66,1
N4 B21-808 N4/ ohne Ring 5/114,3/66,1 43 715 2200 1/2007
W4 B21-808 W4 / 5/114,3/66,1 50 850 2250 1/2007
BA13 N23 Ø72,6-Ø66,1
W4 B21-808 W4/ 5/114,3/67,1 38 850 2250 1/2007
BA11 N25 Ø72,6-Ø67,1
W4 B21-808 W4/ 5/114,3/67,1 50 850 2250 1/2007
46952*10
BA11 N25 Ø72,6-Ø67,1
X9 B21-808 X9/ N50 Ø76,9-Ø70,2 5/115/70,2 40 850 2250 2/2007
O6 B21-808 O6/ ohne Ring 5/115/70,2 40 850 2250 12/2009
X9 B21-808 X9/ N51 Ø76,9-Ø71,5 5/115/71,5 40 850 2250 2/2007
V4 B21-808 V4/ ohne Ring 5/120/65,1 51 850 2260 1/2007
X10 B21-808 X10/ N40 Ø76,9xØ72,6 5/120/72,6 13 800 2200 1/2007
W5 B21-808 W5/ ohne Ring 5/120/72,6 35 850 2260 1/2007
X10 B21-808 X10/ N41 Ø76,9xØ74,1 5/120/74,1 13 800 2200 1/2007
C4 B21-808 C4/ ohne Ring 5/127/71,6 40 750 2300 1/2007
N2 B21-808 N2/ ohne Ring 6/114,3/66,1 30 870 2335 1/2007
Kennzeichnung
KBA-Nummer 46952
Herstellerzeichen BROCK CAR FASHION
Radtyp und Ausführung B21-808 (s.o.)
Radgröße 8,0Jx18EH2
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46952 nach §22 StVZO
Gutachten Nr. 55025807 (11. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B21-808
Hersteller Brock Alloy Wheels Deutschland GmbH

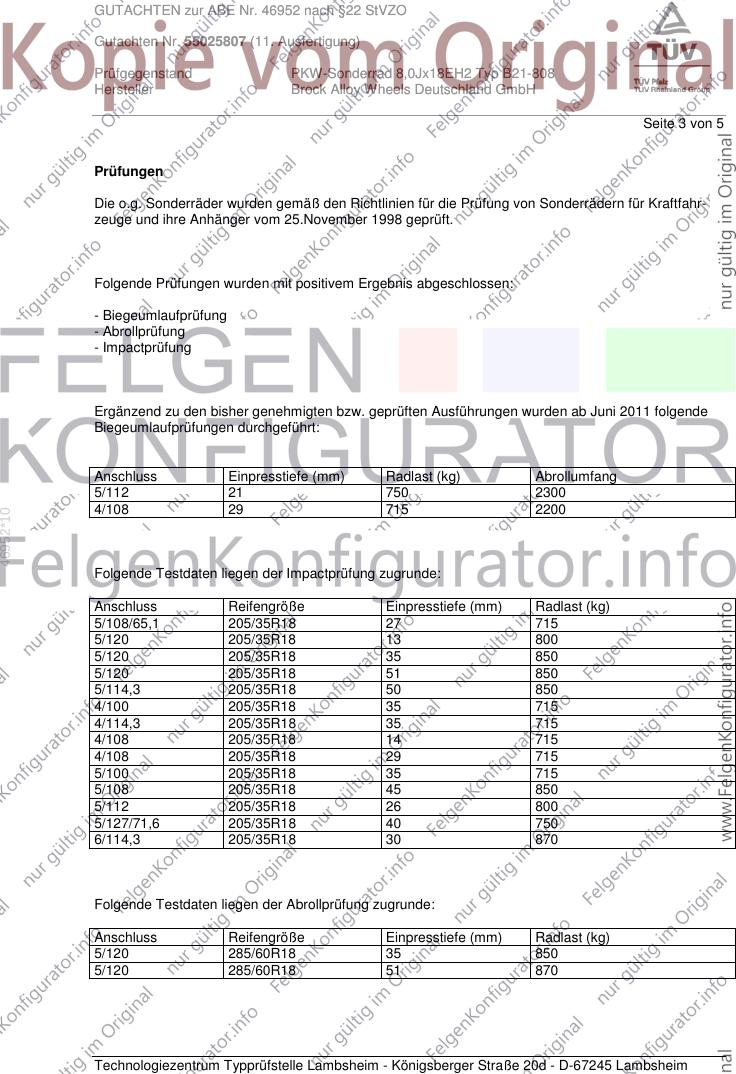

Seite 3 von 5
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 21 750 2300
4/108 29 715 2200
46952*10
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108/65,1 205/35R18 27 715
5/120 205/35R18 13 800
5/120 205/35R18 35 850
5/120 205/35R18 51 850
5/114,3 205/35R18 50 850
4/100 205/35R18 35 715
4/114,3 205/35R18 35 715
4/108 205/35R18 14 715
4/108 205/35R18 29 715
5/100 205/35R18 35 715
5/108 205/35R18 45 850
5/112 205/35R18 26 800
5/127/71,6 205/35R18 40 750
6/114,3 205/35R18 30 870
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/60R18 35 850
5/120 285/60R18 51 870
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46952 nach §22 StVZO
Gutachten Nr. 55025807 (11. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B21-808
Hersteller Brock Alloy Wheels Deutschland GmbH

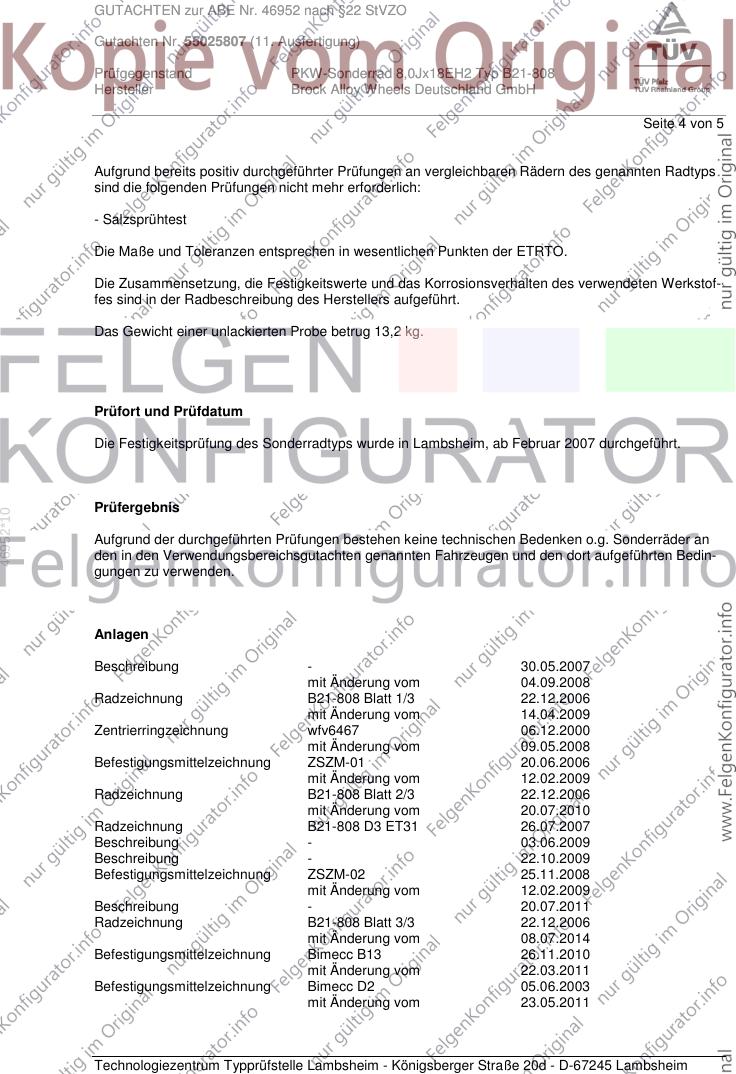

Seite 4 von 5
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 13,2 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Februar 2007 durchgeführt.
Prüfergebnis
46952*10
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 30.05.2007
mit Änderung vom 04.09.2008
Radzeichnung B21-808 Blatt 1/3 22.12.2006
mit Änderung vom 14.04.2009
Zentrierringzeichnung wfv6467 06.12.2000
mit Änderung vom 09.05.2008
Befestigungsmittelzeichnung ZSZM-01 20.06.2006
mit Änderung vom 12.02.2009
Radzeichnung B21-808 Blatt 2/3 22.12.2006
mit Änderung vom 20.07.2010
Radzeichnung B21-808 D3 ET31 26.07.2007
Beschreibung - 03.06.2009
Beschreibung - 22.10.2009
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Beschreibung - 20.07.2011
Radzeichnung B21-808 Blatt 3/3 22.12.2006
mit Änderung vom 08.07.2014
Befestigungsmittelzeichnung Bimecc B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung Bimecc D2 05.06.2003
mit Änderung vom 23.05.2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46952 nach §22 StVZO
Gutachten Nr. 55025807 (11. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B21-808
Hersteller Brock Alloy Wheels Deutschland GmbH

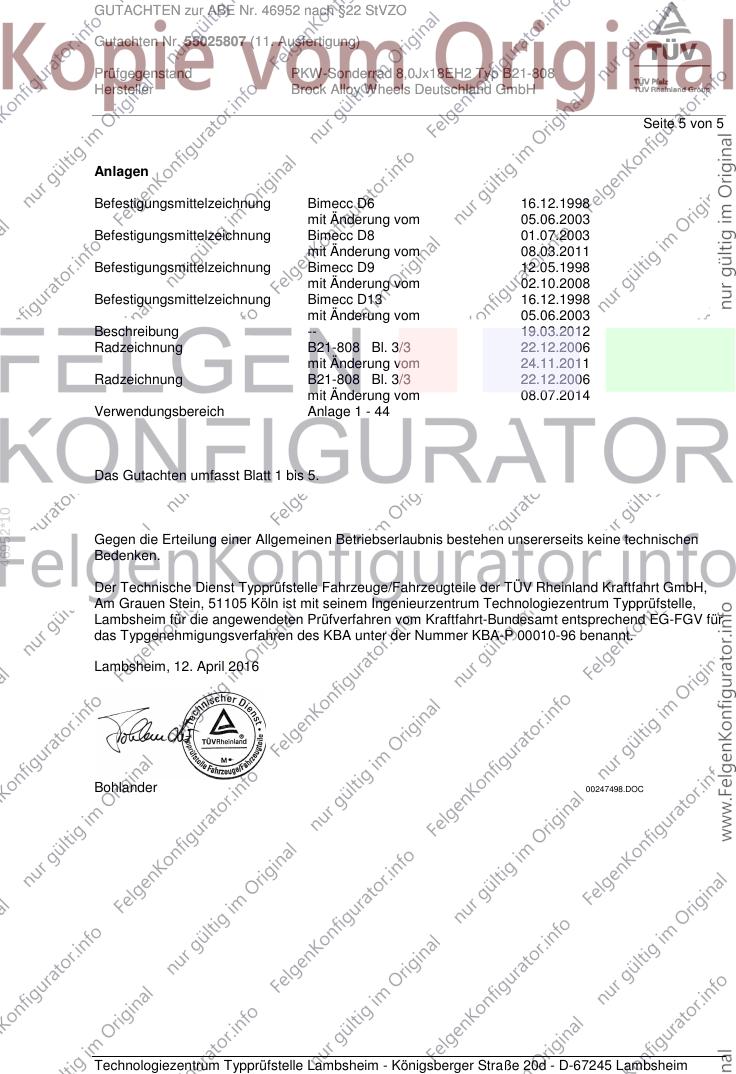

Seite 5 von 5
Anlagen
Befestigungsmittelzeichnung Bimecc D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc D8 01.07.2003
mit Änderung vom 08.03.2011
Befestigungsmittelzeichnung Bimecc D9 12.05.1998
mit Änderung vom 02.10.2008
Befestigungsmittelzeichnung Bimecc D13 16.12.1998
mit Änderung vom 05.06.2003
Beschreibung -- 19.03.2012
Radzeichnung B21-808 Bl. 3/3 22.12.2006
mit Änderung vom 24.11.2011
Radzeichnung B21-808 Bl. 3/3 22.12.2006
mit Änderung vom 08.07.2014
Verwendungsbereich Anlage 1 - 44
Das Gutachten umfasst Blatt 1 bis 5.
46952*10
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. April 2016
Bohlander 00247498.DOC
