GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Gutachten Nr. 55066907 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 5
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ N 605
Radgröße 6 J x 15 H2
Zentrierart Mittenzentrierung

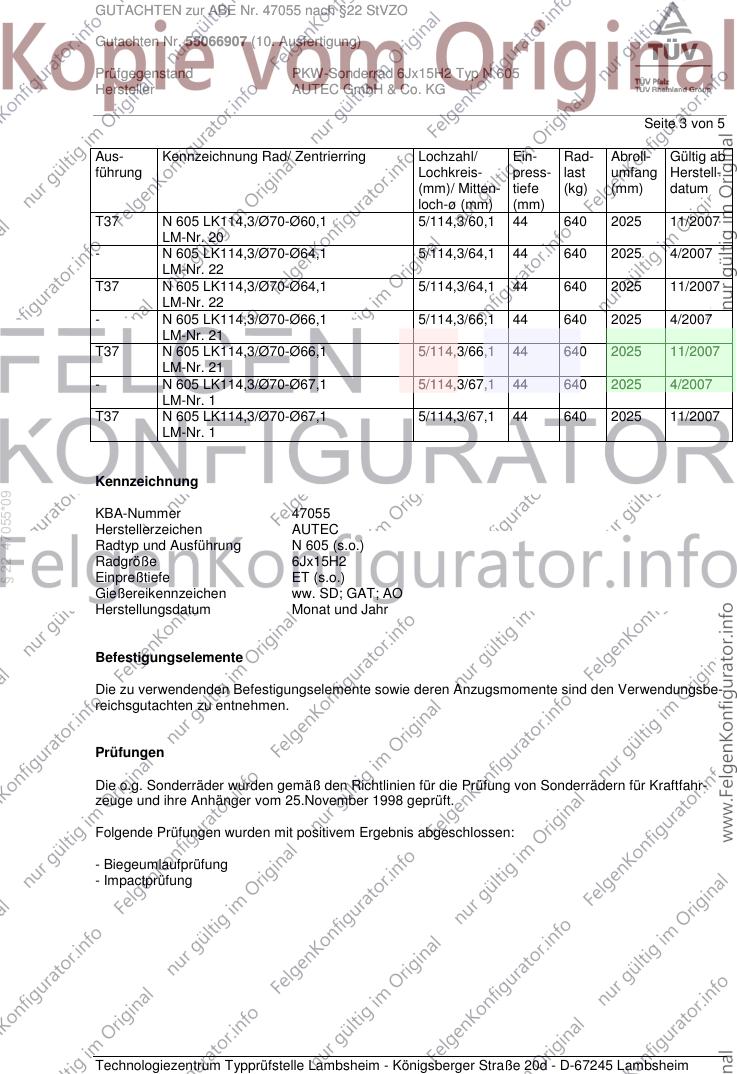

Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
T37 N 605 LK100/Ø70-Ø54,1 4/100/54,1 36 560 1935 11/2007
LM-Nr. 23
- N 605 LK100/Ø70-Ø54,1 4/100/54,1 38 560 1935 4/2007
LM-Nr. 23
T37 N 605 LK100/Ø70-Ø56,1 4/100/56,1 36 560 1935 1/2008
LM-Nr. 43
- N 605 LK100/Ø70-Ø56,1 4/100/56,1 38 560 1935 4/2007
LM-Nr. 43
§ 22 47055*09
T37 N 605 LK100/Ø70-Ø56,6 4/100/56,6 36 560 1935 1/2008
LM-Nr. 33
- N 605 LK100/Ø70-Ø56,6 4/100/56,6 38 560 1935 4/2007
LM-Nr. 33
T37 N 605 LK100/Ø70-Ø57,1 4/100/57,1 36 560 1935 1/2008
LM-Nr. 13
- N 605 LK100/Ø70-Ø57,1 4/100/57,1 38 560 1935 4/2007
LM-Nr. 13
T37 N 605 LK100/Ø70-Ø59,1 4/100/59,1 36 560 1935 1/2008
LM-Nr. 14
- N 605 LK100/Ø70-Ø59,1 4/100/59,1 38 560 1935 4/2007
LM-Nr. 14
T37 N 605 LK100/Ø70-Ø60,1 4/100/60,1 36 560 1935 1/2008
LM-Nr. 20
- N 605 LK100/Ø70-Ø60,1 4/100/60,1 38 560 1935 4/2007
LM-Nr. 20
- N 605 LK108/Ø70-Ø63,4 4/108/63,4 46 550 1935 4/2007
LM-Nr. 12
T37 N 605 LK108/Ø70-Ø63,4 4/108/63,4 46 550 1935 11/2007
LM-Nr. 12
- N 605 LK108/ohne Ring 4/108/65,1 25 560 1975 4/2007
15, T37 N 605 LK108/ohne Ring 4/108/65,1 25 560 1975 11/2007
- N 605 LK114,3/Ø70-Ø56,6 4/114,3/56,6 44 590 1935 4/2007
LM-Nr. 33
T37 N 605 LK114,3/Ø70-Ø56,6 4/114,3/56,6 44 590 1935 11/2007
LM-Nr. 33
- N 605 LK114,3/Ø70-Ø64,1 4/114,3/64,1 44 590 1935 4/2007
LM-Nr. 22
T37 N 605 LK114,3/Ø70-Ø64,1 4/114,3/64,1 44 590 1935 11/2007
LM-Nr. 22
- N 605 LK114,3/Ø70-Ø66,1 4/114,3/66,1 44 590 1935 4/2007
LM-Nr. 21
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Gutachten Nr. 55066907 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
T37 N 605 LK114,3/Ø70-Ø66,1 4/114,3/66,1 44 590 1935 11/2007
LM-Nr. 21
- N 605 LK114,3/Ø70-Ø67,1 4/114,3/67,1 44 590 1935 4/2007
LM-Nr. 1
T37 N 605 LK114,3/Ø70-Ø67,1 4/114,3/67,1 44 590 1935 11/2007
LM-Nr. 1
T37 N 605 LK98/Ø70-Ø58,1 4/98/58,1 38 560 1935 6/2010
Nr. 11
- N 605 LK100/Ø70-Ø54,1 5/100/54,1 38 580 1935 4/2007
LM-Nr. 23
T37 N 605 LK100/Ø70-Ø54,1 5/100/54,1 38 580 1935 11/2007
LM-Nr. 23
- N 605 LK100/Ø70-Ø56,1 5/100/56,1 38 580 1935 4/2007
LM-Nr. 43
T37 N 605 LK100/Ø70-Ø56,1 5/100/56,1 38 580 1935 11/2007
LM-Nr. 43
- N 605 LK100/Ø70-Ø57,1 5/100/57,1 38 580 1935 4/2007
§ 22 47055*09
LM-Nr. 13
T37 N 605 LK100/Ø70-Ø57,1 5/100/57,1 38 580 1935 11/2007
LM-Nr. 13
31 N 605 LK100/ohne Ring 5/100/57,1 38 580 1935 6/2010
T37 N 605 LK108/Ø70-Ø60,1 5/108/60,1 44 640 2025 11/2007
LM-Nr. 20
- N 605 LK108/Ø70-Ø63,4 5/108/63,4 44 640 2025 4/2007
LM-Nr. 12
T37 N 605 LK108/Ø70-Ø63,4 5/108/63,4 44 640 2025 11/2007
LM-Nr. 12
- N 605 LK108/Ø70-Ø65,1 5/108/65,1 44 640 2025 4/2007
LM-Nr. 3
T37 N 605 LK108/Ø70-Ø65,1 5/108/65,1 44 640 2025 11/2007
LM-Nr. 3
- N 605 LK110/Ø70-Ø65,1 5/110/65,1 38 640 2025 4/2007
LM-Nr. 3
T37 N 605 LK110/Ø70-Ø65,1 5/110/65,1 38 640 2025 11/2007
LM-Nr. 3
- N 605 LK112/Ø70-Ø57,1 5/112/57,1 43 640 2025 4/2007
LM-Nr. 13
31 N 605 LK112/ohne Ring 5/112/57,1 43 640 2025 4/2007
T37 N 605 LK112/Ø70-Ø57,1 5/112/57,1 43 640 2025 11/2007
LM-Nr. 13
- N 605 LK112/Ø70-Ø66,6 5/112/66,6 43 640 2025 4/2007
LM-Nr. 2
T37 N 605 LK112/Ø70-Ø66,6 5/112/66,6 43 640 2025 11/2007
LM-Nr. 2
T37 N 605 LK112/Ø70-Ø66,7 5/112/66,7 43 640 2025 11/2007
LM-Nr. 42
- N 605 LK114,3/Ø70-Ø60,1 5/114,3/60,1 44 640 2025 4/2007
LM-Nr. 20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Gutachten Nr. 55066907 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
T37 N 605 LK114,3/Ø70-Ø60,1 5/114,3/60,1 44 640 2025 11/2007
LM-Nr. 20
- N 605 LK114,3/Ø70-Ø64,1 5/114,3/64,1 44 640 2025 4/2007
LM-Nr. 22
T37 N 605 LK114,3/Ø70-Ø64,1 5/114,3/64,1 44 640 2025 11/2007
LM-Nr. 22
- N 605 LK114,3/Ø70-Ø66,1 5/114,3/66,1 44 640 2025 4/2007
LM-Nr. 21
T37 N 605 LK114,3/Ø70-Ø66,1 5/114,3/66,1 44 640 2025 11/2007
LM-Nr. 21
- N 605 LK114,3/Ø70-Ø67,1 5/114,3/67,1 44 640 2025 4/2007
LM-Nr. 1
T37 N 605 LK114,3/Ø70-Ø67,1 5/114,3/67,1 44 640 2025 11/2007
LM-Nr. 1
Kennzeichnung
§ 22 47055*09
KBA-Nummer 47055
Herstellerzeichen AUTEC
Radtyp und Ausführung N 605 (s.o.)
Radgröße 6Jx15H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ww. SD; GAT; AO
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Gutachten Nr. 55066907 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 5
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/98 38 560 1935
5/112 43 640 2025
5/108 44 640 2025
4/114,3 44 590 1935
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 165/45R15 44 640
4/100 165/45R15 38 560
4/114,3 165/45R15 44 590
4/108 165/45R15 46 560
4/108 175/55R15 25 560
4/98 165/45R15 38 560
5/100 165/45R15 38 640
5/108 165/45R15 44 640
§ 22 47055*09
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,2 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der TÜV Pfalz Verkehrswesen
GmbH ab Mai 2007 durchgeführt.
Hinweis zum Sonderrad
Die mit „-“ gekennzeichneten Ausführungen wurden bis 31.10.2007 produziert.
Die mit „T37“ gekennzeichneten Ausführungen werden ab 01.11.2007 produziert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Gutachten Nr. 55066907 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 5

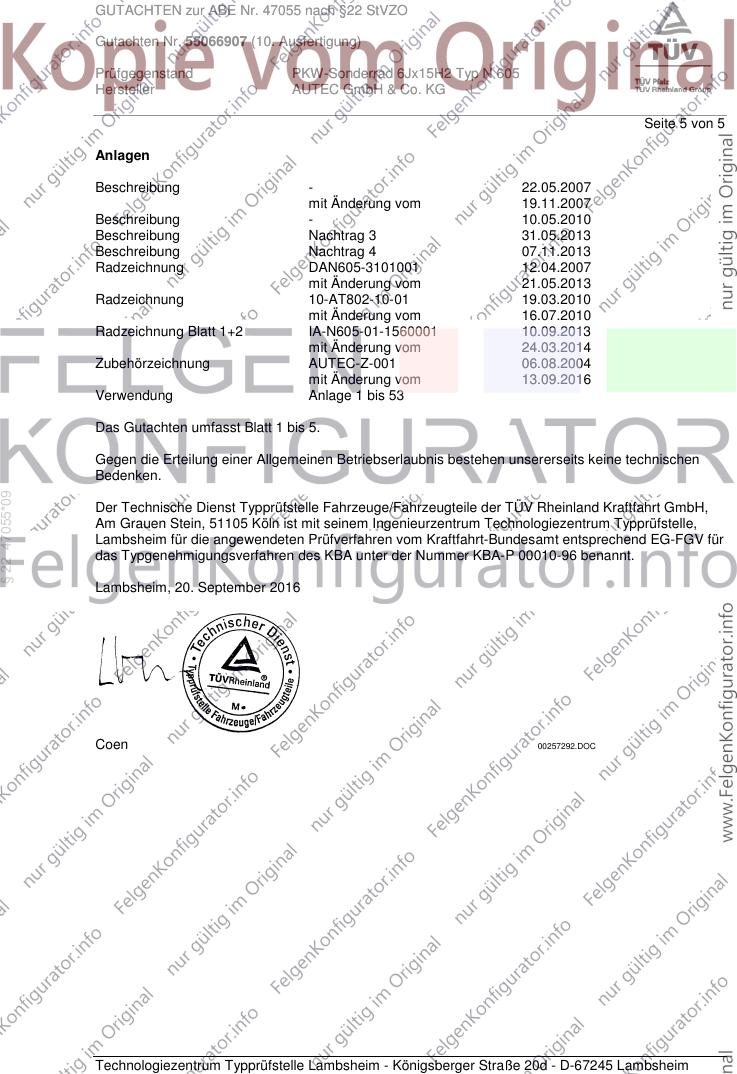

Anlagen
Beschreibung - 22.05.2007
mit Änderung vom 19.11.2007
Beschreibung - 10.05.2010
Beschreibung Nachtrag 3 31.05.2013
Beschreibung Nachtrag 4 07.11.2013
Radzeichnung DAN605-3101001 12.04.2007
mit Änderung vom 21.05.2013
Radzeichnung 10-AT802-10-01 19.03.2010
mit Änderung vom 16.07.2010
Radzeichnung Blatt 1+2 IA-N605-01-1560001 10.09.2013
mit Änderung vom 24.03.2014
Zubehörzeichnung AUTEC-Z-001 06.08.2004
mit Änderung vom 13.09.2016
Verwendung Anlage 1 bis 53
Das Gutachten umfasst Blatt 1 bis 5.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
§ 22 47055*09
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. September 2016
Coen 00257292.DOC
