Test report n. 741-QL16-R01 ver.0
Eta Beta s.p.a. Unipersonale
Applicant/
Via brescia 53
Antragsteller I-25014 Castenedolo (BS)
EUT/Type PKW-Rad - Type ELITE-K 20 105
GUTACHTEN über die Dauerfestigkeit von Rädern
Strength Certificate for Wheels
Nr. 741-QL16-R01 ver.0
Adressen
Addresses
Antragsteller Eta Beta s.p.a. Unipersonale - Via brescia 53 - 25014 Castenedolo (BS) - Italy
Applicant
Hersteller
Manufacturer siehe Antragsteller / same as applicant
Prüflabor Qualilab s.r.l. Via Trento, 87 25020 – Capriano del Colle (BS)
Test laboratory
Daten und Berechtigungen
Dates and authorization
Datum Bericht und Test Siehe Punkt VI / see point VI
Report and test date
Unterschriften Giuliano Pizzamiglio
authorization
Testing Engineer
Ing. Carsten Seyring
Reviewer
Prüfgegenstand (Herstellerangaben)
Equipment under test (declared by the applicant)
Prüfgegenstand PKW-Rad / Wheel for Passenger Cars
Description equipment under test
Typ ELITE-K 20 105
Type
Modell ELITE-K
Model
Radgröße 10,5 J x 20 H2
Wheel dimension
Anzuwendende Normen
Applicable norms
Die Dauerfestigkeit, der hier beschriebenen Räder, wurde gemäss der
“Richtlinien für die Prüfung von Sonderrädern für Kfz und ihren Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377“ vom 25.11.1998 und ECE-R
124 Änd. 00 Erg. 01geprüft.
The strength resistance of the wheels described in this report were tested in accordance with the
“guidelines for the testing and inspection of special wheels for motor vehicles and their trailers BMV/StV
13/36.25.07-20.01, VkBl S 1377” from 25th of November 1998 and ECE-R 124 Supp. 00 amend. 01
The test results and observations indicated in this test report refer exclusively to the samples tested. It is not permitted to transfer the results to other
systems or configurations. The publication or duplication of this test report with enclosures, or Part of this test report or enclosures, without a written
consent of the test laboratory is not permitted. The test laboratory not assumes any liability to any party for any loss, expense or damage occasioned by the
use of this report. Any use of the laboratories name or one of its marks for the sale or advertisement of the tested material, product or service must first be
approved in writing by the test laboratory. In case of a multilingual test report, the English version is the only official version.
QUALILAB s.r.l.
QLD059 ver. 1 Via Trento, 87 - 25020 - Capriano Del Colle (BS) - www.qualilab.it Page 1 of 7
PRÜFLABORATORIUM / TEST LABORATORY KBA-P 00062-13
Test report n. 741-QL16-R01 ver.0
Eta Beta s.p.a. Unipersonale
Applicant/
Via brescia 53
Antragsteller I-25014 Castenedolo (BS)
EUT/Type PKW-Rad - Type ELITE-K 20 105
0. Zentrierart / centering type
Mittenzentrierung
Centering on Hub Flange

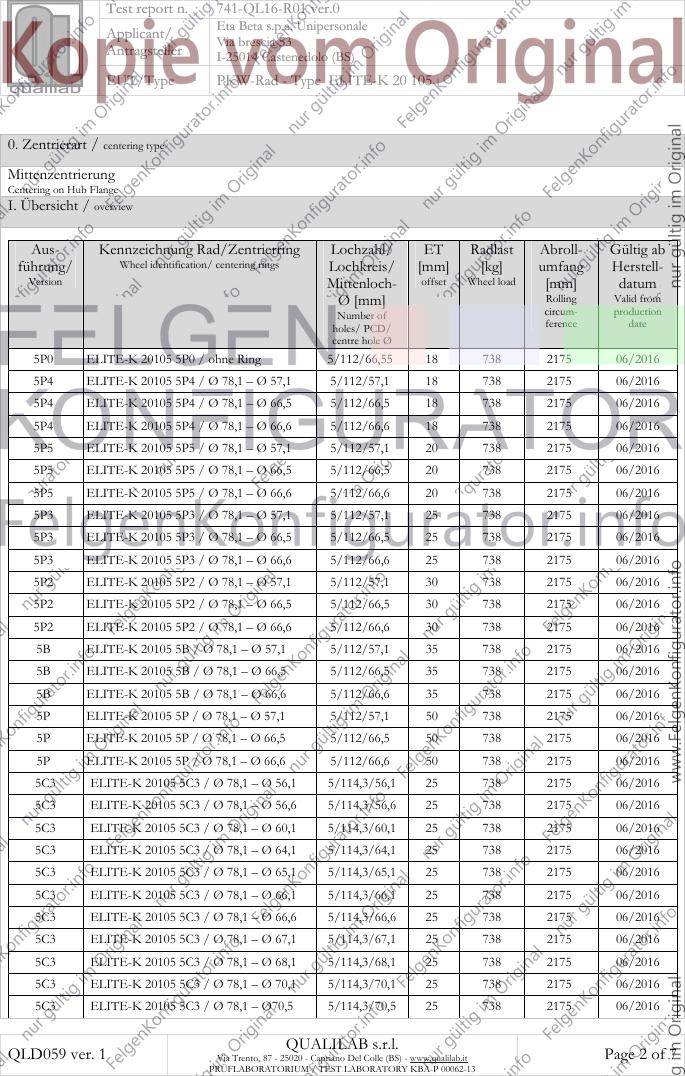

I. Übersicht / overview
Aus- Kennzeichnung Rad/Zentrierring Lochzahl/ ET Radlast Abroll- Gültig ab
führung/ Wheel identification/ centering rings Lochkreis/ [mm] [kg] umfang Herstell-
Version Mittenloch- offset Wheel load [mm] datum
Ø [mm] Rolling Valid from
Number of circum- production
holes/ PCD/ ference date
centre hole Ø
5P0 ELITE-K 20105 5P0 / ohne Ring 5/112/66,55 18 738 2175 06/2016
5P4 ELITE-K 20105 5P4 / Ø 78,1 – Ø 57,1 5/112/57,1 18 738 2175 06/2016
5P4 ELITE-K 20105 5P4 / Ø 78,1 – Ø 66,5 5/112/66,5 18 738 2175 06/2016
5P4 ELITE-K 20105 5P4 / Ø 78,1 – Ø 66,6 5/112/66,6 18 738 2175 06/2016
5P5 ELITE-K 20105 5P5 / Ø 78,1 – Ø 57,1 5/112/57,1 20 738 2175 06/2016
5P5 ELITE-K 20105 5P5 / Ø 78,1 – Ø 66,5 5/112/66,5 20 738 2175 06/2016
5P5 ELITE-K 20105 5P5 / Ø 78,1 – Ø 66,6 5/112/66,6 20 738 2175 06/2016
5P3 ELITE-K 20105 5P3 / Ø 78,1 – Ø 57,1 5/112/57,1 25 738 2175 06/2016
5P3 ELITE-K 20105 5P3 / Ø 78,1 – Ø 66,5 5/112/66,5 25 738 2175 06/2016
5P3 ELITE-K 20105 5P3 / Ø 78,1 – Ø 66,6 5/112/66,6 25 738 2175 06/2016
5P2 ELITE-K 20105 5P2 / Ø 78,1 – Ø 57,1 5/112/57,1 30 738 2175 06/2016
5P2 ELITE-K 20105 5P2 / Ø 78,1 – Ø 66,5 5/112/66,5 30 738 2175 06/2016
5P2 ELITE-K 20105 5P2 / Ø 78,1 – Ø 66,6 5/112/66,6 30 738 2175 06/2016
5B ELITE-K 20105 5B / Ø 78,1 – Ø 57,1 5/112/57,1 35 738 2175 06/2016
5B ELITE-K 20105 5B / Ø 78,1 – Ø 66,5 5/112/66,5 35 738 2175 06/2016
5B ELITE-K 20105 5B / Ø 78,1 – Ø 66,6 5/112/66,6 35 738 2175 06/2016
5P ELITE-K 20105 5P / Ø 78,1 – Ø 57,1 5/112/57,1 50 738 2175 06/2016
5P ELITE-K 20105 5P / Ø 78,1 – Ø 66,5 5/112/66,5 50 738 2175 06/2016
5P ELITE-K 20105 5P / Ø 78,1 – Ø 66,6 5/112/66,6 50 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø 56,1 5/114,3/56,1 25 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø 56,6 5/114,3/56,6 25 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø 60,1 5/114,3/60,1 25 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø 64,1 5/114,3/64,1 25 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø 65,1 5/114,3/65,1 25 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø 66,1 5/114,3/66,1 25 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø 66,6 5/114,3/66,6 25 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø 67,1 5/114,3/67,1 25 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø 68,1 5/114,3/68,1 25 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø 70,1 5/114,3/70,1 25 738 2175 06/2016
5C3 ELITE-K 20105 5C3 / Ø 78,1 – Ø70,5 5/114,3/70,5 25 738 2175 06/2016
QUALILAB s.r.l.
QLD059 ver. 1 Via Trento, 87 - 25020 - Capriano Del Colle (BS) - www.qualilab.it Page 2 of 7
PRÜFLABORATORIUM / TEST LABORATORY KBA-P 00062-13
Test report n. 741-QL16-R01 ver.0
Eta Beta s.p.a. Unipersonale
Applicant/
Via brescia 53
Antragsteller I-25014 Castenedolo (BS)
EUT/Type PKW-Rad - Type ELITE-K 20 105
Aus- Kennzeichnung Rad/Zentrierring Lochzahl/ ET Radlast Abroll- Gültig ab
führung/ Wheel identification/ centering rings Lochkreis/ [mm] [kg] umfang Herstell-
Version Mittenloch- offset Wheel load [mm] datum
Ø [mm] Rolling Valid from
Number of circum- production
holes/ PCD/ ference date
centre hole Ø
5C ELITE-K 20105 5C / Ø 78,1 – Ø 56,1 5/114,3/56,1 35 738 2175 06/2016
5C ELITE-K 20105 5C / Ø 78,1 – Ø 56,6 5/114,3/56,6 35 738 2175 06/2016
5C ELITE-K 20105 5C / Ø 78,1 – Ø 60,1 5/114,3/60,1 35 738 2175 06/2016
5C ELITE-K 20105 5C / Ø 78,1 – Ø 64,1 5/114,3/64,1 35 738 2175 06/2016
5C ELITE-K 20105 5C / Ø 78,1 – Ø 65,1 5/114,3/65,1 35 738 2175 06/2016
5C ELITE-K 20105 5C / Ø 78,1 – Ø 66,1 5/114,3/66,1 35 738 2175 06/2016
5C ELITE-K 20105 5C / Ø 78,1 – Ø 66,6 5/114,3/66,6 35 738 2175 06/2016
5C ELITE-K 20105 5C / Ø 78,1 – Ø 67,1 5/114,3/67,1 35 738 2175 06/2016
5C ELITE-K 20105 5C / Ø 78,1 – Ø 68,1 5/114,3/68,1 35 738 2175 06/2016
5C ELITE-K 20105 5C / Ø 78,1 – Ø 70,1 5/114,3/70,1 35 738 2175 06/2016
5C ELITE-K 20105 5C / Ø 78,1 – Ø70,5 5/114,3/70,5 35 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø 56,1 5/114,3/56,1 50 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø 56,6 5/114,3/56,6 50 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø 60,1 5/114,3/60,1 50 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø 64,1 5/114,3/64,1 50 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø 65,1 5/114,3/65,1 50 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø 66,1 5/114,3/66,1 50 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø 66,6 5/114,3/66,6 50 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø 67,1 5/114,3/67,1 50 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø 68,1 5/114,3/68,1 50 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø 70,1 5/114,3/70,1 50 738 2175 06/2016
5C1 ELITE-K 20105 5C1 / Ø 78,1 – Ø70,5 5/114,3/70,5 50 738 2175 06/2016
5N ELITE-K 20105 5N / ohne Ring 5/120/72,6 25 738 2175 06/2016
5N ELITE-K 20105 5N / Ø 72,6 – Ø 64,1 5/120/64,1 25 738 2175 06/2016
5N ELITE-K 20105 5N / Ø 72,6 – Ø 67,1 5/120/67,1 25 738 2175 06/2016
5N1 ELITE-K 20105 5N1 / ohne Ring 5/120/72,6 35 738 2175 06/2016
5N1 ELITE-K 20105 5N1 / Ø 72,6 – Ø 64,1 5/120/64,1 35 738 2175 06/2016
5N1 ELITE-K 20105 5N1 / Ø 72,6 – Ø 67,1 5/120/67,1 35 738 2175 06/2016
5G2 ELITE-K 20105 5G2 / ohne Ring 5/120/72,6 45 738 2175 06/2016
5G2 ELITE-K 20105 5G2 / Ø 72,6 – Ø 64,1 5/120/64,1 45 738 2175 06/2016
5G2 ELITE-K 20105 5G2 / Ø 72,6 – Ø 67,1 5/120/67,1 45 738 2175 06/2016
QUALILAB s.r.l.
QLD059 ver. 1 Via Trento, 87 - 25020 - Capriano Del Colle (BS) - www.qualilab.it Page 3 of 7
PRÜFLABORATORIUM / TEST LABORATORY KBA-P 00062-13
Test report n. 741-QL16-R01 ver.0
Eta Beta s.p.a. Unipersonale
Applicant/
Via brescia 53
Antragsteller I-25014 Castenedolo (BS)
EUT/Type PKW-Rad - Type ELITE-K 20 105
I.1. Beschreibung der Räder / description of wheels
Handelsmarke ETA BETA
trade mark
Art der Räder Einteiliges Leichtmetall Rad
type of wheels One piece wheels
Korrosionsschutz Mehrschicht Einbennlacckierung
corrosion protection Multilayer Coating , Baked Paint
Masse des Rades 12,60 kg * ohne Lackierung / unpainted
weight of wheel * weigth referes to wheel controlled under I.3
I.2. Radanschluss und Befestigungselemente / wheel attachement and fastening elements
Siehe Punkt I. Übersicht und Anhaenge
See point I. overview and enclosures
I.3. Kennzeichnung der Räder / wheel identification
An den Rädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw. eingeprägt, siehe
Beispiel Radausfuehrung 5P
The following identification will be casted or impressed on the inner and/or outer side of the wheel, see sample wheel version 5P
Außenseite / outer side Innenseite / inner side
Herstellerzeichen - ETA BETA
manufacturer sign
Radtyp - ELITE-K 20 105
wheel type
Radausführung - s.p. I Ubersicht / overview
version
Radgröße - 10,5Jx20 H2
wheel dimension
Einpreßtiefe - s.p. I Ubersicht / overview
offset
Herstellungsdatum - Monat und Jahr
date of manufacturing
Herkunftsmerkmal - Made in Italy
origin
KBA Nummer - -
KBA number
ECE Nummer - -
ECE number
Zusätzlich können auf der Radinnenseite bzw.-außenseite verschiedene Kontrollzeichen angebracht sein.
Additionally other control labels could be affixed on the outer- or inner side of the wheel.
I.4. Verwendungsbereich / application field
Die Räder sind fuer Personenkraftwagen vorgesehen.
The wheels are designated to be mounted on passenger cars.
II. Radprüfung / wheel testing
Die Dauerfestigkeit, der hier beschriebenen Räder, wurde gemäss der “Richtlinien für die Prüfung von
Sonderrädern für Kfz und ihren Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377“ vom 25.11.1998 und ECE-R
124 Änd. 00 Erg. 01geprüft.
The strength resistance of the wheels described in this report were tested in accordance with the “guidelines for the testing and inspection of special
wheels for motor vehicles and their trailers BMV/StV 13/36.25.07-20.01, VkBl S 1377” from 25th of November 1998 and ECE-R 124 Supp. 00 amend. 01
QUALILAB s.r.l.
QLD059 ver. 1 Via Trento, 87 - 25020 - Capriano Del Colle (BS) - www.qualilab.it Page 4 of 7
PRÜFLABORATORIUM / TEST LABORATORY KBA-P 00062-13
Test report n. 741-QL16-R01 ver.0
Eta Beta s.p.a. Unipersonale
Applicant/
Via brescia 53
Antragsteller I-25014 Castenedolo (BS)
EUT/Type PKW-Rad - Type ELITE-K 20 105
II.1. Felge / rim
Die Maße und Tolleranzen der Felgenkontour entsprechen der E.T.R.T.O. Norm.
Dimensions and tollerances of the rim-contour are in accordance with the E.T.R.T.O.
II.2. Werkstoffe der Räder / materials of wheels
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgefuehrt; diese Angaben wurden durch uns nicht ueberprueft.
Composition, strength values and corrosion behaviour of the materials are listed in the technical description of the manufacturer, these data are not
verified by us.

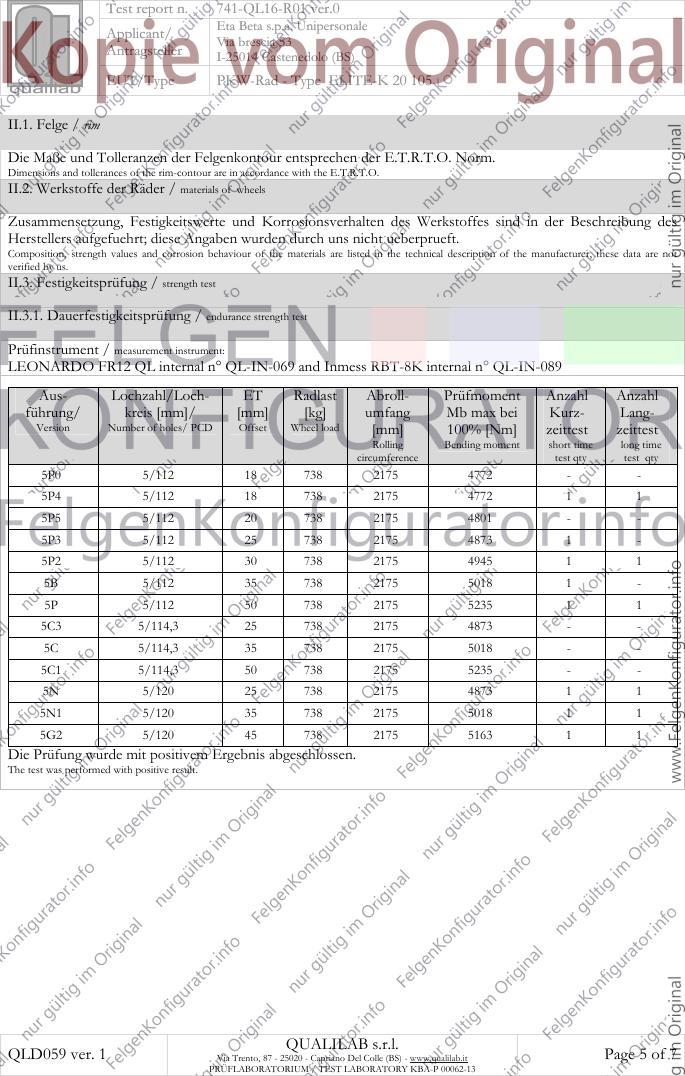

II.3. Festigkeitsprüfung / strength test
II.3.1. Dauerfestigkeitsprüfung / endurance strength test
Prüfinstrument / measurement instrument:
LEONARDO FR12 QL internal n° QL-IN-069 and Inmess RBT-8K internal n° QL-IN-089
Aus- Lochzahl/Loch- ET Radlast Abroll- Prüfmoment Anzahl Anzahl
führung/ kreis [mm]/ [mm] [kg] umfang Mb max bei Kurz- Lang-
Version Number of holes/ PCD Offset Wheel load [mm] 100% [Nm] zeittest zeittest
Rolling Bending moment short time long time
circumference test qty test qty
5P0 5/112 18 738 2175 4772 - -
5P4 5/112 18 738 2175 4772 1 1
5P5 5/112 20 738 2175 4801 - -
5P3 5/112 25 738 2175 4873 1 -
5P2 5/112 30 738 2175 4945 1 1
5B 5/112 35 738 2175 5018 1 -
5P 5/112 50 738 2175 5235 1 1
5C3 5/114,3 25 738 2175 4873 - -
5C 5/114,3 35 738 2175 5018 - -
5C1 5/114,3 50 738 2175 5235 - -
5N 5/120 25 738 2175 4873 1 1
5N1 5/120 35 738 2175 5018 1 1
5G2 5/120 45 738 2175 5163 1 1
Die Prüfung wurde mit positivem Ergebnis abgeschlossen.
The test was performed with positive result.
QUALILAB s.r.l.
QLD059 ver. 1 Via Trento, 87 - 25020 - Capriano Del Colle (BS) - www.qualilab.it Page 5 of 7
PRÜFLABORATORIUM / TEST LABORATORY KBA-P 00062-13
Test report n. 741-QL16-R01 ver.0
Eta Beta s.p.a. Unipersonale
Applicant/
Via brescia 53
Antragsteller I-25014 Castenedolo (BS)
EUT/Type PKW-Rad - Type ELITE-K 20 105
II.3.2. Abrollprüfung / rim rolling test
Prüfinstrument / measurement instrument:
Rim rolling machine GOAL QL internal n° QL-IN-068
Aus- Lochzahl/Loch ET Radlast Prüf – Reifengröße Reifenfüll- Prüf- Anzahl
führung/ -kreis [mm]/ [mm] [kg] last Tire dimension druck [bar] distanz Abroll-
Version Number of holes/ offset Wheel [daN] Tire pressure [km] test
PCD load Test Load Test Rolling-
distance Test qty
5P 5/112 50 738 1810 305/50 R20 4,5 2000 1
5G2 5/120 45 738 1810 305/50 R20 4,5 2000 1
Die Prüfung wurde mit positivem Ergebnis abgeschlossen. Alle anderen Versionen sind abgeleitet.
The test was performed with positive result. All other versions are derived.
II.3.3. Impact Prüfung / impact test
Prüfinstrument / measurement instrument:
Impact tester INMESS QL internal n° QL-IN-067
Aus- Lochzahl/Loch- ET Radlast Fallmasse Reifengröße Reifenfüll- Anzahl
führung/ kreis [mm]/ [mm] [kg] [kg] Tire dimension druck [bar] Impact-
Version Number of holes/ offset Wheel load Impact weight Tire pressure test
PCD Impact-Test
qty
5P0 5/112 18 738 - - - -
5P4 5/112 18 738 - - - -
5P5 5/112 20 738 - - - -
5P3 5/112 25 738 - - - -
5P2 5/112 30 738 623 265/35 R20 2,0 2
5B 5/112 35 738 - - - -
5P 5/112 50 738 623 265/35 R20 2,0 2
5C3 5/114,3 25 738 - - - -
5C 5/114,3 35 738 - - - -
5C1 5/114,3 50 738 623 265/35 R20 2,0 2
5N 5/120 25 738 623 265/35 R20 2,0 2
5N1 5/120 35 738 - - - -
5G2 5/120 45 738 623 265/35 R20 2,0 2
Die Prüfung wurde mit positivem Ergebnis abgeschlossen.
The test was performed with positive result.
III. Prüfergebnis / test result
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Räder an den in
Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu verwenden.
Based on the performed tests there are no technical objections to apply the wheels described above to the vehicles listed in the application certificate
under fulfillment of the mounting conditions.
QUALILAB s.r.l.
QLD059 ver. 1 Via Trento, 87 - 25020 - Capriano Del Colle (BS) - www.qualilab.it Page 6 of 7
PRÜFLABORATORIUM / TEST LABORATORY KBA-P 00062-13
Test report n. 741-QL16-R01 ver.0
Eta Beta s.p.a. Unipersonale
Applicant/
Via brescia 53
Antragsteller I-25014 Castenedolo (BS)
EUT/Type PKW-Rad - Type ELITE-K 20 105
IV. Hinweis / note
-
V. Anlagen / Enclosures
Beschreibung / Technical description : Date 14/11/2016
Radzeichnung / Drawing n° : EB.338.02 rev.0 date 08/04/2016
Radzeichnung / Drawing n° : EB.338.02.5B rev.0 date 15/04/2016
Radzeichnung / Drawing n° : EB.338.02.5C rev.0 date 15/04/2016
Radzeichnung / Drawing n° : EB.338.02.5C1 rev.0 date 15/04/2016
Radzeichnung / Drawing n° : EB.338.02.5C3 rev.0 date 15/04/2016
Radzeichnung / Drawing n° : EB.338.02.5G2 rev.0 date 15/04/2016
Radzeichnung / Drawing n° : EB.338.02.5N rev.0 date 15/04/2016
Radzeichnung / Drawing n° : EB.338.02.5N1 rev.0 date 14/11/2016
Radzeichnung / Drawing n° : EB.338.02.5P rev.0 date 15/04/2016
Radzeichnung / Drawing n° : EB.338.02.5P0 rev.0 date 05/07/2016
Radzeichnung / Drawing n° : EB.338.02.5P2 rev.0 date 15/04/2016
Radzeichnung / Drawing n° : EB.338.02.5P3 rev.0 date 15/04/2016
Radzeichnung / Drawing n° : EB.338.02.5P4 rev.0 date 15/04/2016
Radzeichnung / Drawing n° : EB.338.02.5P5 rev.0 date 14/11/2016
VI. Datum Bericht und Test /Report and test date
Ver. 0: 28/11/2016 - Test Date: from 15/10/2016 to 26/11/2016
QUALILAB s.r.l.
QLD059 ver. 1 Via Trento, 87 - 25020 - Capriano Del Colle (BS) - www.qualilab.it Page 7 of 7
PRÜFLABORATORIUM / TEST LABORATORY KBA-P 00062-13
