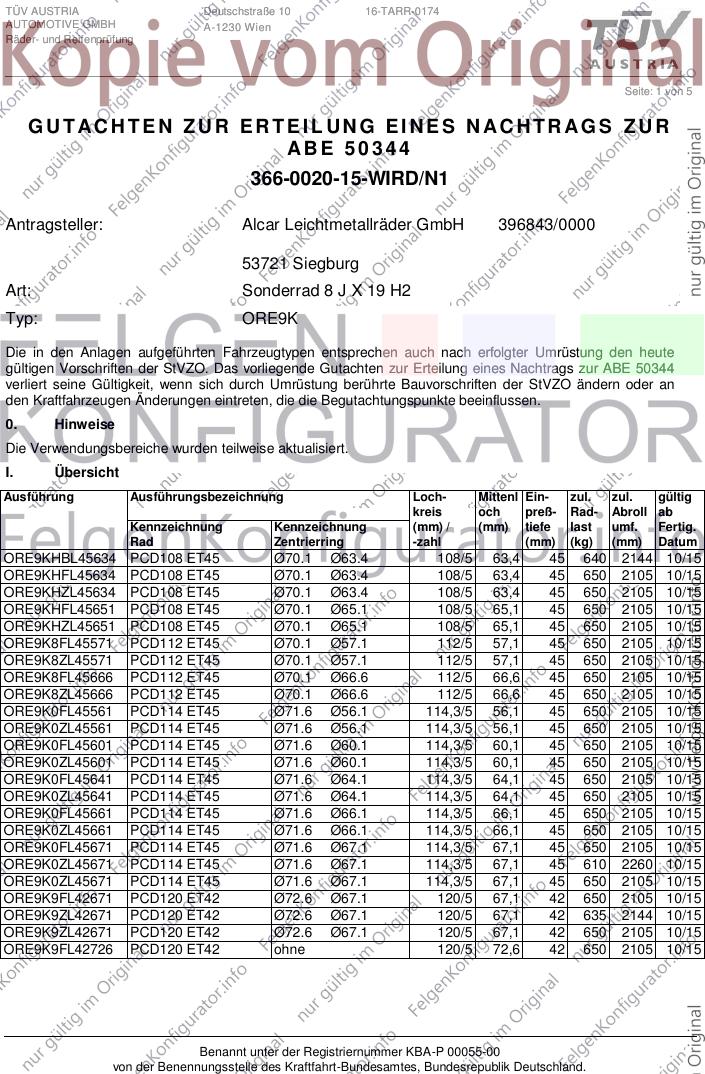

TÜV AUSTRIA Deutschstraße 10 16-TARR-0174
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 50 344
366-0020-15-WIRD/N1
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 8 J X 19 H2
Typ: ORE9K
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 50344
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
ORE9KHBL45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 640 2144 10/15
ORE9KHFL45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 650 2105 10/15
ORE9KHZL45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 650 2105 10/15
ORE9KHFL45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 650 2105 10/15
ORE9KHZL45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 650 2105 10/15
ORE9K8FL45571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 650 2105 10/15
ORE9K8ZL45571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 650 2105 10/15
ORE9K8FL45666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 650 2105 10/15
ORE9K8ZL45666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 650 2105 10/15
ORE9K0FL45561 PCD114 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 650 2105 10/15
ORE9K0ZL45561 PCD114 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 650 2105 10/15
ORE9K0FL45601 PCD114 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 650 2105 10/15
ORE9K0ZL45601 PCD114 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 650 2105 10/15
ORE9K0FL45641 PCD114 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 650 2105 10/15
ORE9K0ZL45641 PCD114 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 650 2105 10/15
ORE9K0FL45661 PCD114 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 650 2105 10/15
ORE9K0ZL45661 PCD114 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 650 2105 10/15
ORE9K0FL45671 PCD114 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 650 2105 10/15
ORE9K0ZL45671 PCD114 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 610 2260 10/15
ORE9K0ZL45671 PCD114 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 650 2105 10/15
ORE9K9FL42671 PCD120 ET42 Ø72.6 Ø67.1 120/5 67,1 42 650 2105 10/15
ORE9K9ZL42671 PCD120 ET42 Ø72.6 Ø67.1 120/5 67,1 42 635 2144 10/15
ORE9K9ZL42671 PCD120 ET42 Ø72.6 Ø67.1 120/5 67,1 42 650 2105 10/15
ORE9K9FL42726 PCD120 ET42 ohne 120/5 72,6 42 650 2105 10/15
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0020-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50344
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ORE9K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 02.03.2016
__________________________________________________________________________________________________________________

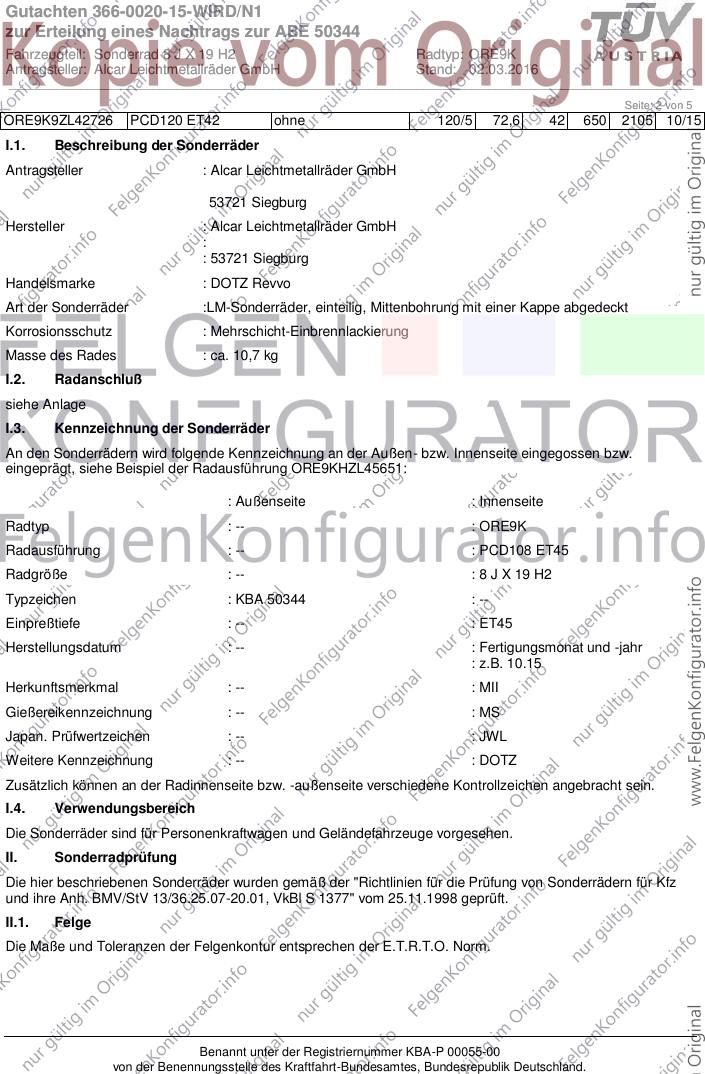

Seite: 2 von 5
ORE9K9ZL42726 PCD120 ET42 ohne 120/5 72,6 42 650 2105 10/15
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : DOTZ Revvo
Art der Sonderräder :LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,7 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung ORE9KHZL45651:
: Außenseite : Innenseite
Radtyp : -- : ORE9K
Radausführung : -- : PCD108 ET45
Radgröße : -- : 8 J X 19 H2
Typzeichen : KBA 50344 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 10.15
Herkunftsmerkmal : -- : MII
Gießereikennzeichnung : -- : MS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DOTZ
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0020-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50344
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ORE9K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 02.03.2016
__________________________________________________________________________________________________________________

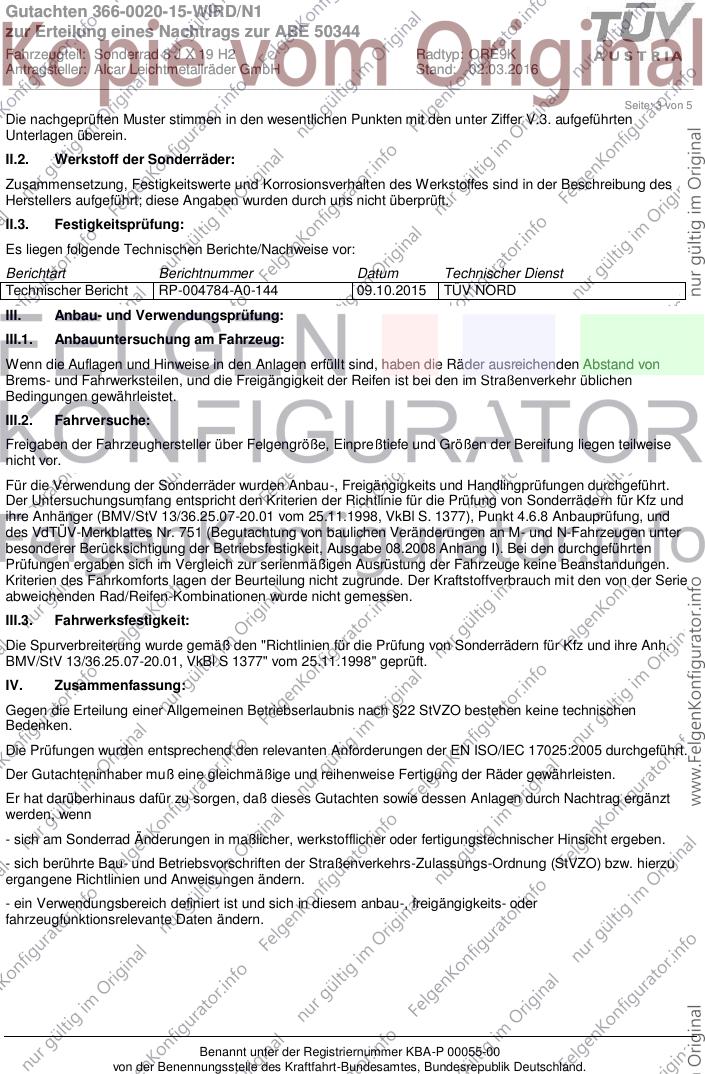

Seite: 3 von 5
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004784-A0-144 09.10.2015 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0020-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50344
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ORE9K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 02.03.2016
__________________________________________________________________________________________________________________

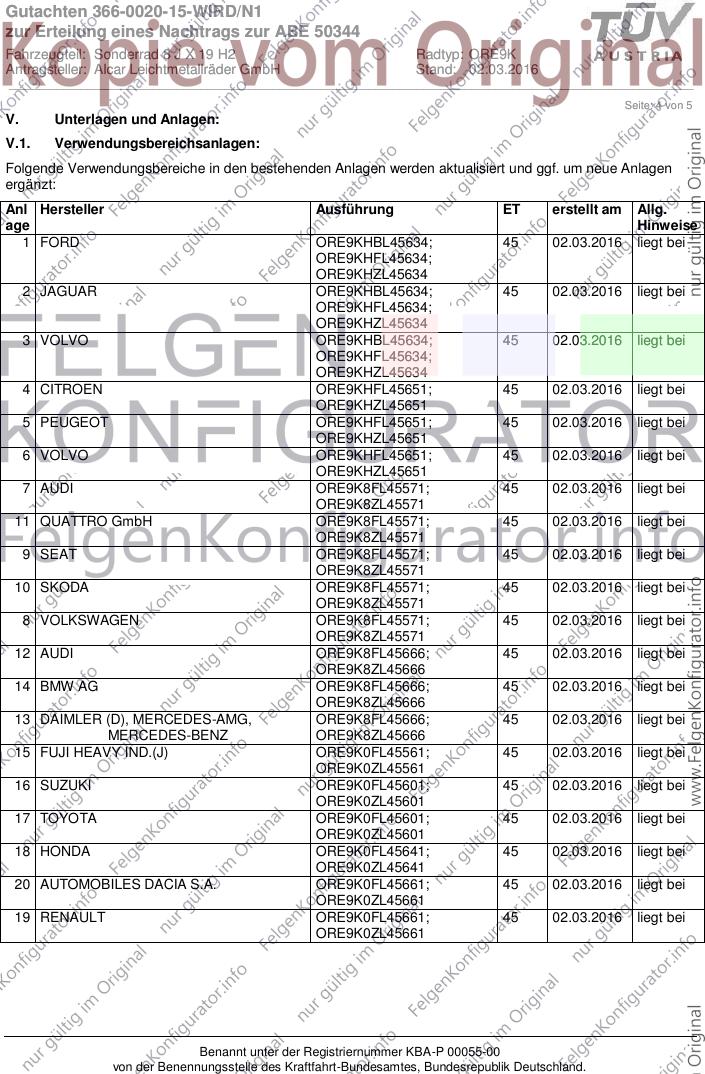

Seite: 4 von 5
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FORD ORE9KHBL45634; 45 02.03.2016 liegt bei
ORE9KHFL45634;
ORE9KHZL45634
2 JAGUAR ORE9KHBL45634; 45 02.03.2016 liegt bei
ORE9KHFL45634;
ORE9KHZL45634
3 VOLVO ORE9KHBL45634; 45 02.03.2016 liegt bei
ORE9KHFL45634;
ORE9KHZL45634
4 CITROEN ORE9KHFL45651; 45 02.03.2016 liegt bei
ORE9KHZL45651
5 PEUGEOT ORE9KHFL45651; 45 02.03.2016 liegt bei
ORE9KHZL45651
6 VOLVO ORE9KHFL45651; 45 02.03.2016 liegt bei
ORE9KHZL45651
7 AUDI ORE9K8FL45571; 45 02.03.2016 liegt bei
ORE9K8ZL45571
11 QUATTRO GmbH ORE9K8FL45571; 45 02.03.2016 liegt bei
ORE9K8ZL45571
9 SEAT ORE9K8FL45571; 45 02.03.2016 liegt bei
ORE9K8ZL45571
10 SKODA ORE9K8FL45571; 45 02.03.2016 liegt bei
ORE9K8ZL45571
8 VOLKSWAGEN ORE9K8FL45571; 45 02.03.2016 liegt bei
ORE9K8ZL45571
12 AUDI ORE9K8FL45666; 45 02.03.2016 liegt bei
ORE9K8ZL45666
14 BMW AG ORE9K8FL45666; 45 02.03.2016 liegt bei
ORE9K8ZL45666
13 DAIMLER (D), MERCEDES-AMG, ORE9K8FL45666; 45 02.03.2016 liegt bei
MERCEDES-BENZ ORE9K8ZL45666
15 FUJI HEAVY IND.(J) ORE9K0FL45561; 45 02.03.2016 liegt bei
ORE9K0ZL45561
16 SUZUKI ORE9K0FL45601; 45 02.03.2016 liegt bei
ORE9K0ZL45601
17 TOYOTA ORE9K0FL45601; 45 02.03.2016 liegt bei
ORE9K0ZL45601
18 HONDA ORE9K0FL45641; 45 02.03.2016 liegt bei
ORE9K0ZL45641
20 AUTOMOBILES DACIA S.A. ORE9K0FL45661; 45 02.03.2016 liegt bei
ORE9K0ZL45661
19 RENAULT ORE9K0FL45661; 45 02.03.2016 liegt bei
ORE9K0ZL45661
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0020-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50344
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ORE9K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 02.03.2016
__________________________________________________________________________________________________________________

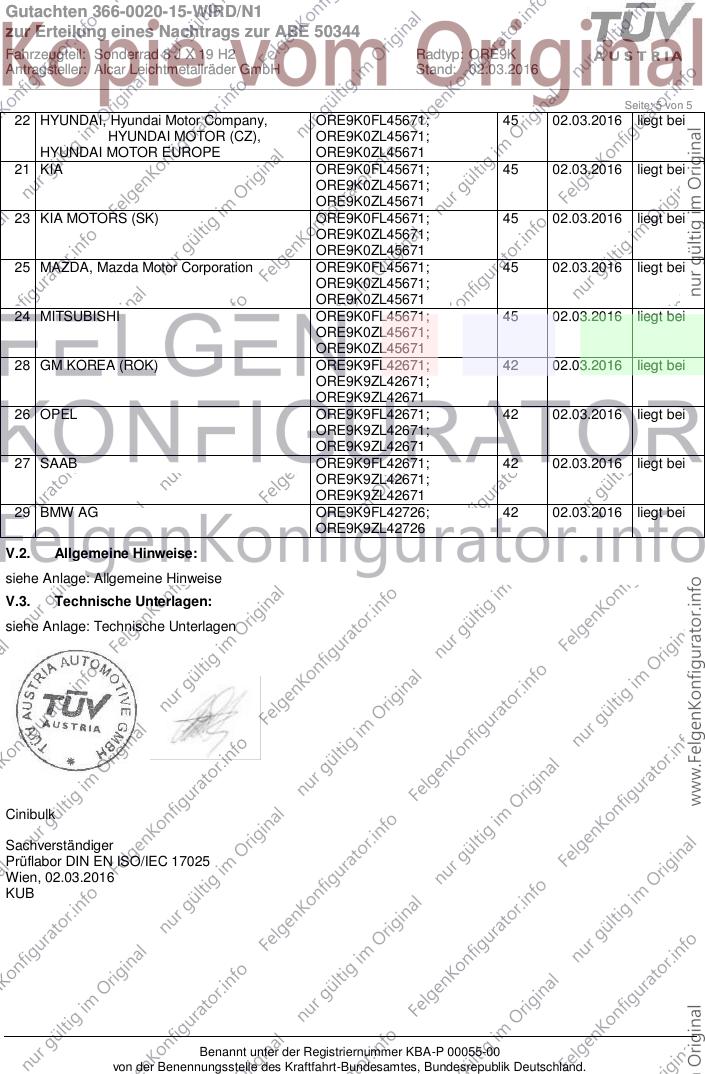

Seite: 5 von 5
22 HYUNDAI, Hyundai Motor Company, ORE9K0FL45671; 45 02.03.2016 liegt bei
HYUNDAI MOTOR (CZ), ORE9K0ZL45671;
HYUNDAI MOTOR EUROPE ORE9K0ZL45671
21 KIA ORE9K0FL45671; 45 02.03.2016 liegt bei
ORE9K0ZL45671;
ORE9K0ZL45671
23 KIA MOTORS (SK) ORE9K0FL45671; 45 02.03.2016 liegt bei
ORE9K0ZL45671;
ORE9K0ZL45671
25 MAZDA, Mazda Motor Corporation ORE9K0FL45671; 45 02.03.2016 liegt bei
ORE9K0ZL45671;
ORE9K0ZL45671
24 MITSUBISHI ORE9K0FL45671; 45 02.03.2016 liegt bei
ORE9K0ZL45671;
ORE9K0ZL45671
28 GM KOREA (ROK) ORE9K9FL42671; 42 02.03.2016 liegt bei
ORE9K9ZL42671;
ORE9K9ZL42671
26 OPEL ORE9K9FL42671; 42 02.03.2016 liegt bei
ORE9K9ZL42671;
ORE9K9ZL42671
27 SAAB ORE9K9FL42671; 42 02.03.2016 liegt bei
ORE9K9ZL42671;
ORE9K9ZL42671
29 BMW AG ORE9K9FL42726; 42 02.03.2016 liegt bei
ORE9K9ZL42726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 02.03.2016
KUB
