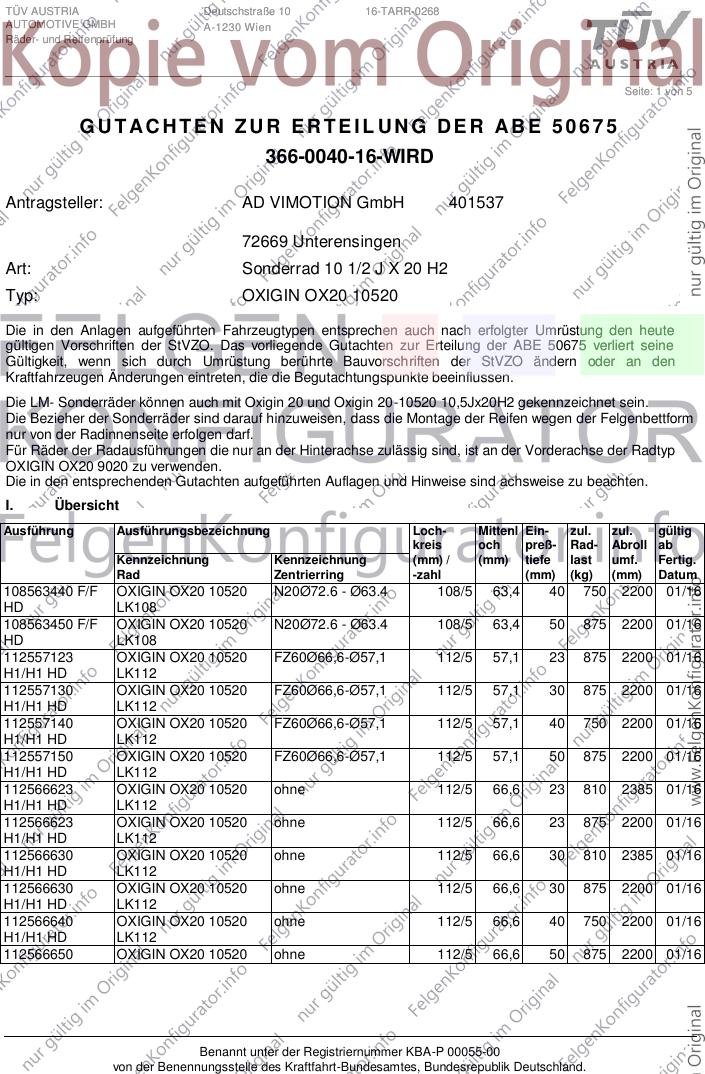

TÜV AUSTRIA Deutschstraße 10 16-TARR-0268
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG DER ABE 5067 5
366-0040-16-WIRD
Antragsteller: AD VIMOTION GmbH 401537
72669 Unterensingen
Art: Sonderrad 10 1/2 J X 20 H2
Typ: OXIGIN OX20 10520
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung der ABE 50675 verliert seine
Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den
Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Die LM- Sonderräder können auch mit Oxigin 20 und Oxigin 20-10520 10,5Jx20H2 gekennzeichnet sein.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass die Montage der Reifen wegen der Felgenbettform
nur von der Radinnenseite erfolgen darf.
Für Räder der Radausführungen die nur an der Hinterachse zulässig sind, ist an der Vorderachse der Radtyp
OXIGIN OX20 9020 zu verwenden.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
108563440 F/F OXIGIN OX20 10520 N20Ø72.6 - Ø63.4 108/5 63,4 40 750 2200 01/16
HD LK108
108563450 F/F OXIGIN OX20 10520 N20Ø72.6 - Ø63.4 108/5 63,4 50 875 2200 01/16
HD LK108
112557123 OXIGIN OX20 10520 FZ60Ø66,6-Ø57,1 112/5 57,1 23 875 2200 01/16
H1/H1 HD LK112
112557130 OXIGIN OX20 10520 FZ60Ø66,6-Ø57,1 112/5 57,1 30 875 2200 01/16
H1/H1 HD LK112
112557140 OXIGIN OX20 10520 FZ60Ø66,6-Ø57,1 112/5 57,1 40 750 2200 01/16
H1/H1 HD LK112
112557150 OXIGIN OX20 10520 FZ60Ø66,6-Ø57,1 112/5 57,1 50 875 2200 01/16
H1/H1 HD LK112
112566623 OXIGIN OX20 10520 ohne 112/5 66,6 23 810 2385 01/16
H1/H1 HD LK112
112566623 OXIGIN OX20 10520 ohne 112/5 66,6 23 875 2200 01/16
H1/H1 HD LK112
112566630 OXIGIN OX20 10520 ohne 112/5 66,6 30 810 2385 01/16
H1/H1 HD LK112
112566630 OXIGIN OX20 10520 ohne 112/5 66,6 30 875 2200 01/16
H1/H1 HD LK112
112566640 OXIGIN OX20 10520 ohne 112/5 66,6 40 750 2200 01/16
H1/H1 HD LK112
112566650 OXIGIN OX20 10520 ohne 112/5 66,6 50 875 2200 01/16
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0040-16-WIRD
zur Erteilung der ABE 50675
Fahrzeugteil: Sonderrad 10 1/2 J X 20 H2 Radtyp: OXIGIN OX20 10520
Antragsteller: AD VIMOTION GmbH Stand: 10.03.2016
__________________________________________________________________________________________________________________
Seite: 2 von 5
H1/H1 HD LK112
114567124 J/J OXIGIN OX20 10520 N25Ø72.6 - Ø67.1 114,3/5 67,1 24 875 2200 01/16
HD LK114
114567150 J/J OXIGIN OX20 10520 N25Ø72.6 - Ø67.1 114,3/5 67,1 50 875 2200 01/16
HD LK114
120572625 OXIGIN OX20 10520 N40Ø76,9-Ø72,6 120/5 72,6 25 875 2200 01/16
K1/K1 HD LK120
120572635 OXIGIN OX20 10520 N40Ø76,9-Ø72,6 120/5 72,6 35 875 2200 01/16
K1/K1 HD LK120
120572640 OXIGIN OX20 10520 N40Ø76,9-Ø72,6 120/5 72,6 40 875 2200 01/16
K1/K1 HD LK120
120572625 OXIGIN OX20 10520 N41Ø76,9-Ø74,1 120/5 74,1 25 850 2269 01/16
K1/K1 HD LK120
120572625 OXIGIN OX20 10520 N41Ø76,9-Ø74,1 120/5 74,1 25 875 2200 01/16
K1/K1 HD LK120
120572635 OXIGIN OX20 10520 N41Ø76,9-Ø74,1 120/5 74,1 35 850 2269 01/16
K1/K1 HD LK120
120572635 OXIGIN OX20 10520 N41Ø76,9-Ø74,1 120/5 74,1 35 875 2200 01/16
K1/K1 HD LK120
120574140 OXIGIN OX20 10520 N41Ø76,9-Ø74,1 120/5 74,1 40 865 2220 01/16
K1/K1 HD LK120
120574140 OXIGIN OX20 10520 N41Ø76,9-Ø74,1 120/5 74,1 40 875 2200 01/16
K1/K1 HD LK120
130571643 M/M OXIGIN OX20 10520 ohne 130/5 71,6 43 835 2306 01/16
HD LK120
130571643 M/M OXIGIN OX20 10520 ohne 130/5 71,6 43 875 2200 01/16
HD LK120
I.1. Beschreibung der Sonderräder
Antragsteller : AD VIMOTION GmbH
72669 Unterensingen
Hersteller : AD VIMOTION GmbH
:
: 72669 Unterensingen
Handelsmarke : OXIGIN ATTRACTION
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 108563440 F/F HD:
: Außenseite : Innenseite
Hersteller : -- : AD VIMOTIO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0040-16-WIRD
zur Erteilung der ABE 50675
Fahrzeugteil: Sonderrad 10 1/2 J X 20 H2 Radtyp: OXIGIN OX20 10520
Antragsteller: AD VIMOTION GmbH Stand: 10.03.2016
__________________________________________________________________________________________________________________
Seite: 3 von 5
Radtyp : -- : OXIGIN OX20 10520
Radausführung : -- : OXIGIN OX20 10520 LK120
Radgröße : -- : 10 1/2 J X 20 H2
Typzeichen : KBA 50675 : --
Einpreßtiefe : -- : ET35
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 01.16
Herkunftsmerkmal : -- : Made in Europa
Weitere Kennzeichnung : -- : Designed in Germany
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht 366-0040-16-WIRD-TB 10.03.2016 TÜV AUSTRIA AUTOMOTIVE
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0040-16-WIRD
zur Erteilung der ABE 50675
Fahrzeugteil: Sonderrad 10 1/2 J X 20 H2 Radtyp: OXIGIN OX20 10520
Antragsteller: AD VIMOTION GmbH Stand: 10.03.2016
__________________________________________________________________________________________________________________
Seite: 4 von 5
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 JAGUAR 108563440 F/F HD 40 10.03.2016 liegt bei
2 JAGUAR 108563450 F/F HD 50 10.03.2016 liegt bei
5 DAIMLER (D) 112566640 H1/H1 HD 40 10.03.2016 liegt bei
3 DAIMLER BENZ, DAIMLER (D), 112566623 H1/H1 HD; 23 10.03.2016 liegt bei
MERCEDES-BENZ 112566623 H1/H1 HD
4 AUDI, DAIMLER BENZ, DAIMLER (D), 112566630 H1/H1 HD; 30 10.03.2016 liegt bei
MERCEDES-BENZ 112566630 H1/H1 HD
6 BMW, BMW AG 120572625 K1/K1 HD 25 10.03.2016 liegt bei
7 BMW, BMW AG 120572635 K1/K1 HD 35 10.03.2016 liegt bei
8 BMW, BMW AG 120572640 K1/K1 HD 40 10.03.2016 liegt bei
9 BMW AG 120572625 K1/K1 HD; 25 10.03.2016 liegt bei
120572625 K1/K1 HD
10 BMW AG 120572635 K1/K1 HD; 35 10.03.2016 liegt bei
120572635 K1/K1 HD
11 BMW AG 120574140 K1/K1 HD; 40 10.03.2016 liegt bei
120574140 K1/K1 HD
12 PORSCHE, VOLKSWAGEN 130571643 M/M HD; 43 10.03.2016 liegt bei
130571643 M/M HD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0040-16-WIRD
zur Erteilung der ABE 50675
Fahrzeugteil: Sonderrad 10 1/2 J X 20 H2 Radtyp: OXIGIN OX20 10520
Antragsteller: AD VIMOTION GmbH Stand: 10.03.2016
__________________________________________________________________________________________________________________
Seite: 5 von 5
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 10.03.2016
HPS
